Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3630 : Февраля 17, 2022, 00:17:10 »
sliver1, что именно непонятно?
у тебя так в отсечкие работает одна катушка, а будет работать другая. там разница крохотная -- но есть, чуть ближе к бриджу снимается струна, чуть дальше..

можешь попробовать не пропаивать сразу красный и зеленый, а собрать на соплях и послушать, как будет звучать в обоих вариантах.

Оффлайн sliver1

  • Новичок
  • *
  • Сообщений: 29
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3631 : Февраля 17, 2022, 08:17:43 »
Спасибо, с этим разобрался.
У меня еще вопрос. Есть страт HSS и переключатель 5позиционный китайский, 2 потенциометра. Мне хочется чтоб громкость общая была, а тон регулировался только у некового датчика. Правильно ли я нарисовал схему?

Оффлайн racecarwrecker

  • Ветеран форума
  • ******
  • Сообщений: 3447
    • Моноскоп N
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3632 : Февраля 17, 2022, 08:27:21 »
Цитата: sliver1 от Февраля 17, 2022, 08:17:43
Спасибо, с этим разобрался.
У меня еще вопрос. Есть страт HSS и переключатель 5позиционный китайский, 2 потенциометра. Мне хочется чтоб громкость общая была, а тон регулировался только у некового датчика. Правильно ли я нарисовал схему?


Контакты 4 и 5 соединяешь между собой. 8 контакт не заземляется, на него как раз и подключается нековый тон. Остальное верно. Схемы с китайскими переключателями выскакивают по запросу "strat wiring import switch"

Оффлайн sliver1

  • Новичок
  • *
  • Сообщений: 29
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3633 : Февраля 17, 2022, 08:42:25 »
Цитата: racecarwrecker от Февраля 17, 2022, 08:27:21
Контакты 4 и 5 соединяешь между собой. 8 контакт не заземляется, на него как раз и подключается нековый тон. Остальное верно. Схемы с китайскими переключателями выскакивают по запросу "strat wiring import switch"

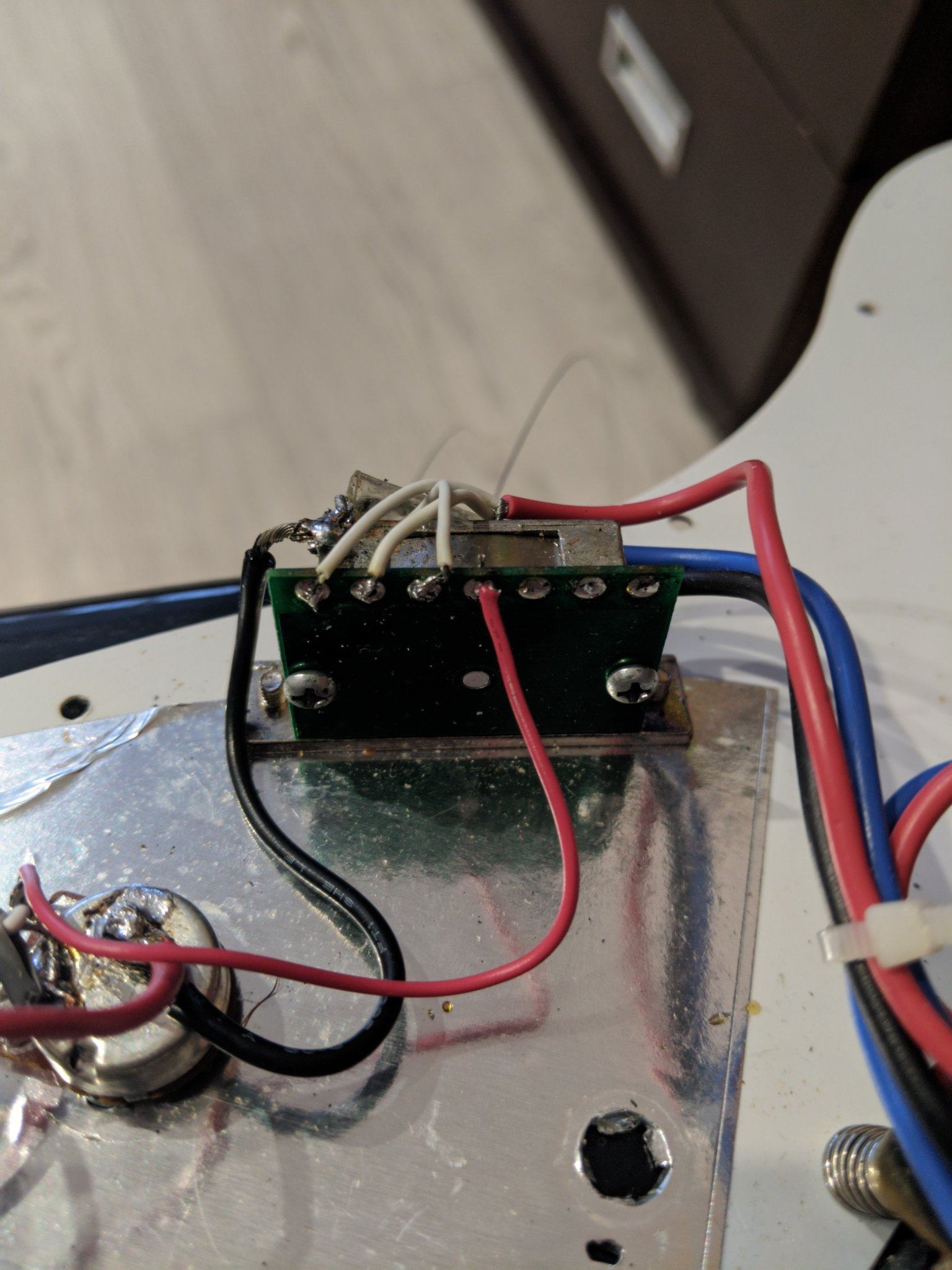

На моем китайском 7 контактов, выход (который обычно 4,5) тут просто 4. Землю, что я нарисовал, это корпус переклюка, у меня он заземлен.

Оффлайн racecarwrecker

  • Ветеран форума
  • ******
  • Сообщений: 3447
    • Моноскоп N
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3634 : Февраля 17, 2022, 08:44:10 »
sliver1, в таком случае все верно

Оффлайн Thomson

  • Завсегдатай
  • ***
  • Сообщений: 356
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3635 : Февраля 18, 2022, 13:08:26 »
приветствую всех, подскажите схему как распаять вот так

Оффлайн rocknrollplayer

  • Эксперт
  • *****
  • Сообщений: 2257
  • Кот ДаВинчи
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3636 : Февраля 18, 2022, 16:49:44 »

Оффлайн Thomson

  • Завсегдатай
  • ***
  • Сообщений: 356
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3637 : Февраля 18, 2022, 17:31:19 »
Цитата: rocknrollplayer от Февраля 18, 2022, 16:49:44
Thomson, https://www.seymourduncan.com/images/wiring-diagrams/2H_3B_1V_mtSPL.jpg

если что, здесь ещё и другие варианты https://www.seymourduncan.com/resources/pickup/wiring-diagrams
а у меня Dimarzio,там по другому провода и вообще я в электронике нуб) но припаять по схеме могу))


... и добавил:

а вот такая подойдет?
https://d2emr0qhzqfj88.cloudfront.net/s3fs-public/diagrams/1h1dp1631v1ppsplittone_3w_all_0.pdf
« Последнее редактирование: Февраля 19, 2022, 11:58:55 от Thomson »

Оффлайн rocknrollplayer

  • Эксперт
  • *****
  • Сообщений: 2257
  • Кот ДаВинчи
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3638 : Февраля 19, 2022, 23:05:43 »
Цитата: Thomson от Февраля 18, 2022, 17:31:19
а вот такая подойдет?
https://d2emr0qhzqfj88.cloudfront.net/s3fs-public/diagrams/1h1dp1631v1ppsplittone_3w_all_0.pdf
та может и подойти. Смотря какие датчики, смотря какая гитара (а точнее, какие регуляторы есть)

Оффлайн Thomson

  • Завсегдатай
  • ***
  • Сообщений: 356
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3639 : Февраля 20, 2022, 13:49:37 »
Цитата: rocknrollplayer от Февраля 19, 2022, 23:05:43
та может и подойти. Смотря какие датчики, смотря какая гитара (а точнее, какие регуляторы есть)
звук и тон, 3 позиционный переключатель телекастерного типа,2 хамба димарзио эволюшн

Оффлайн rocknrollplayer

  • Эксперт
  • *****
  • Сообщений: 2257
  • Кот ДаВинчи
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3640 : Февраля 20, 2022, 20:25:39 »
Цитата: Thomson от Февраля 20, 2022, 13:49:37
звук и тон, 3 позиционный переключатель телекастерного типа,2 хамба димарзио эволюшн
Да - тогда эта схема, что выше, как раз подойдет

Оффлайн Thomson

  • Завсегдатай
  • ***
  • Сообщений: 356
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3641 : Февраля 21, 2022, 16:09:22 »
Цитата: rocknrollplayer от Февраля 20, 2022, 20:25:39
Да - тогда эта схема, что выше, как раз подойдет
:good:

Оффлайн prora

  • Новичок
  • *
  • Сообщений: 96
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3642 : Февраля 23, 2022, 13:42:55 »
+
« Последнее редактирование: Февраля 24, 2022, 13:15:34 от prora »

Оффлайн IS IT

  • Новичок
  • *
  • Сообщений: 33
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3643 : Марта 10, 2022, 22:45:01 »
Привет всем!)
Прошу помощи у форумчан. Распайка хамба. Что куда.
Как распаять с отсечкой и без нее... чего куда кидать...
Заранее благодарствую :)

Оффлайн NT

  • Глобальный Модератор
  • *****
  • Сообщений: 10051
  • Контрабазабр
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3644 : Марта 12, 2022, 10:36:52 »
красный на переключатель,
черный с белым вместе на точку отсечки
синий с экраном на землю.

... и добавил:
