Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3780 : Ноября 08, 2022, 09:40:33 »
nicowa, на переклюк и паять. Там же все нарисовано. А трансики - надо измерять индуктивности обмоток.

КОРСАКОВ, ВД-кой некоторые японские поты можно и убить. Лучше прикупить Контакт 61. А так, пшикаем в сторону подковы и прокручиваем пот пару раз. Помогает на некоторое время. Лучше поты промывать и уже потом смазывать. Надо стараться не трогать смазку оси, иначе будет слишком легко крутиться.

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3781 : Ноября 08, 2022, 09:44:17 »
А там как паять 100ком резистор, если там ещё провод идёт параллельно?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3782 : Ноября 08, 2022, 09:48:21 »
Там не провод параллельно, а секция переключателя. В крайнем положении резистор перемыкается и получаем схему без фильтра.

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3783 : Ноября 08, 2022, 09:57:02 »

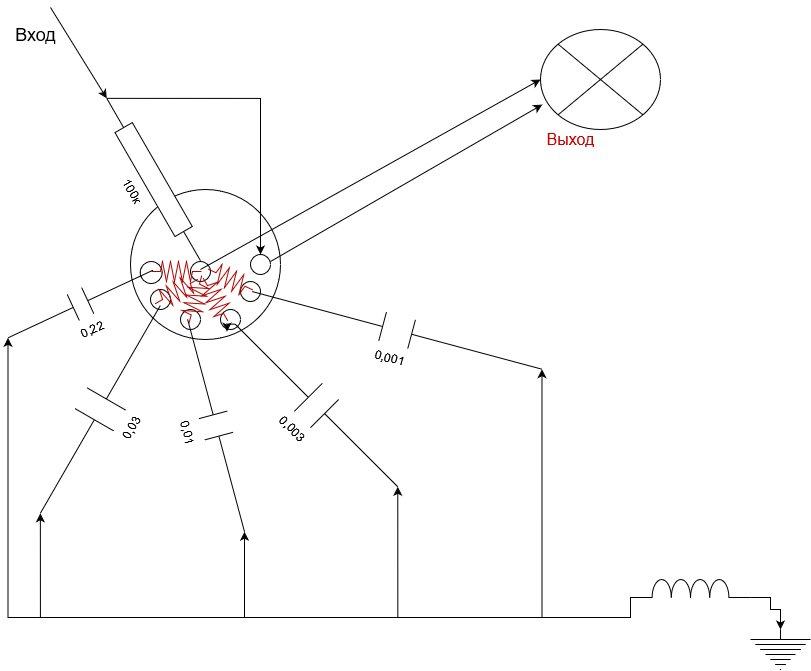

Можете показать как примерно должно это выглядеть, я не очень понимаю :0

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3784 : Ноября 08, 2022, 10:00:15 »
nicowa, Обучать схемотехнике? ну ну...

А так, просто резистор распаивается между подвижным контактом переключателя и контактом первой позиции. На этот контакт так же паяется выход с переключателя датчиков.

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3785 : Ноября 08, 2022, 10:03:05 »
Получается провод на переключатель и 100ком идут последовательно по сути?

... и добавил:

Как тут отвечать, а то я тут вчера только зарегистрирован? :0

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3786 : Ноября 08, 2022, 11:05:57 »
Справа есть Цитировать. Если надо просто вставить ник, то щелкаете на него.

Да, последовательно когда подключаются фильтры.

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3787 : Ноября 08, 2022, 11:22:57 »
Цитата: AZG от Ноября 08, 2022, 11:05:57
Справа есть Цитировать. Если надо просто вставить ник, то щелкаете на него.

Да, последовательно когда подключаются фильтры.

А вот вопрос, а можно ли использовать меньшую индукцию, но большую ёмкость? Например на 200mH и 2F выходит та же частота примерно как и 1.5H 0.2uF
Просто я в этом не очень шарю, просто данный набор пока имеется, просто судя по калькулятору, который я скинул выше единственное, что отличаются сопротивления

... и добавил:

И почему на схеме все таки рисуют 100ком и провод на переключатель параллельно будто, и что имеенно влияет на звук больше 100ком или 10мом резисторы?
« Последнее редактирование: Ноября 08, 2022, 11:31:13 от nicowa »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3788 : Ноября 08, 2022, 11:36:26 »
nicowa, 10Мом резисторы на звук вообще не влияют. Это подтяжки чтобы переключатель не щелкал при перемещении. А так, надо пересчитывать фильтры и тогда получится и с другой индуктивностью.Но реально, куда проще намотать самому и не страдать. Самое простое броневой сердечник.

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3789 : Ноября 08, 2022, 11:43:32 »
Цитата: AZG от Ноября 08, 2022, 11:36:26
nicowa, 10Мом резисторы на звук вообще не влияют. Это подтяжки чтобы переключатель не щелкал при перемещении. А так, надо пересчитывать фильтры и тогда получится и с другой индуктивностью.Но реально, куда проще намотать самому и не страдать. Самое простое броневой сердечник.
А на что влияет 100ком резистор?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3790 : Ноября 08, 2022, 11:54:24 »
Цитата: nicowa от Ноября 08, 2022, 11:43:32
А на что влияет 100ком резистор?

На частоту фильтра

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3791 : Ноября 08, 2022, 11:56:22 »
Цитата: AZG от Ноября 08, 2022, 11:54:24
На частоту фильтра
А что будет если поставить больше/меньше, как это будет влиять на звук?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3792 : Ноября 08, 2022, 12:17:40 »
Цитата: nicowa от Ноября 08, 2022, 11:56:22
А что будет если поставить больше/меньше, как это будет влиять на звук?

Качаем книгу Шкритека - там все написано в доступной форме.

Оффлайн nicowa

  • Новичок
  • *
  • Сообщений: 30
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3793 : Ноября 08, 2022, 16:10:40 »
Цитата: AZG от Ноября 08, 2022, 11:54:24
На частоту фильтра
А можете подсказать, где люди делают графики частотные для разных компонентов гитары? Я просто когда читал про тот же варитон, там люди скидывали графики всех 6 положений

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #3794 : Ноября 08, 2022, 17:11:58 »
Цитата: nicowa от Ноября 08, 2022, 16:10:40
А можете подсказать, где люди делают графики частотные для разных компонентов гитары? Я просто когда читал про тот же варитон, там люди скидывали графики всех 6 положений

Ну чаще всего в симуляторах. Их много. типа LTSpice и т.п.
