Ну чаще всего в симуляторах. Их много. типа LTSpice и т.п.

Хорошо, спасибо вам:)

На 10М и выход надо с центрального контакта переклюка. 10М надо на все конденсаторы вешать индивидуально.

nicowa, ДА, резистор 100к тоже удобно прямо на выводы переклюка.

Но выход только с центрального контакта переклюка.

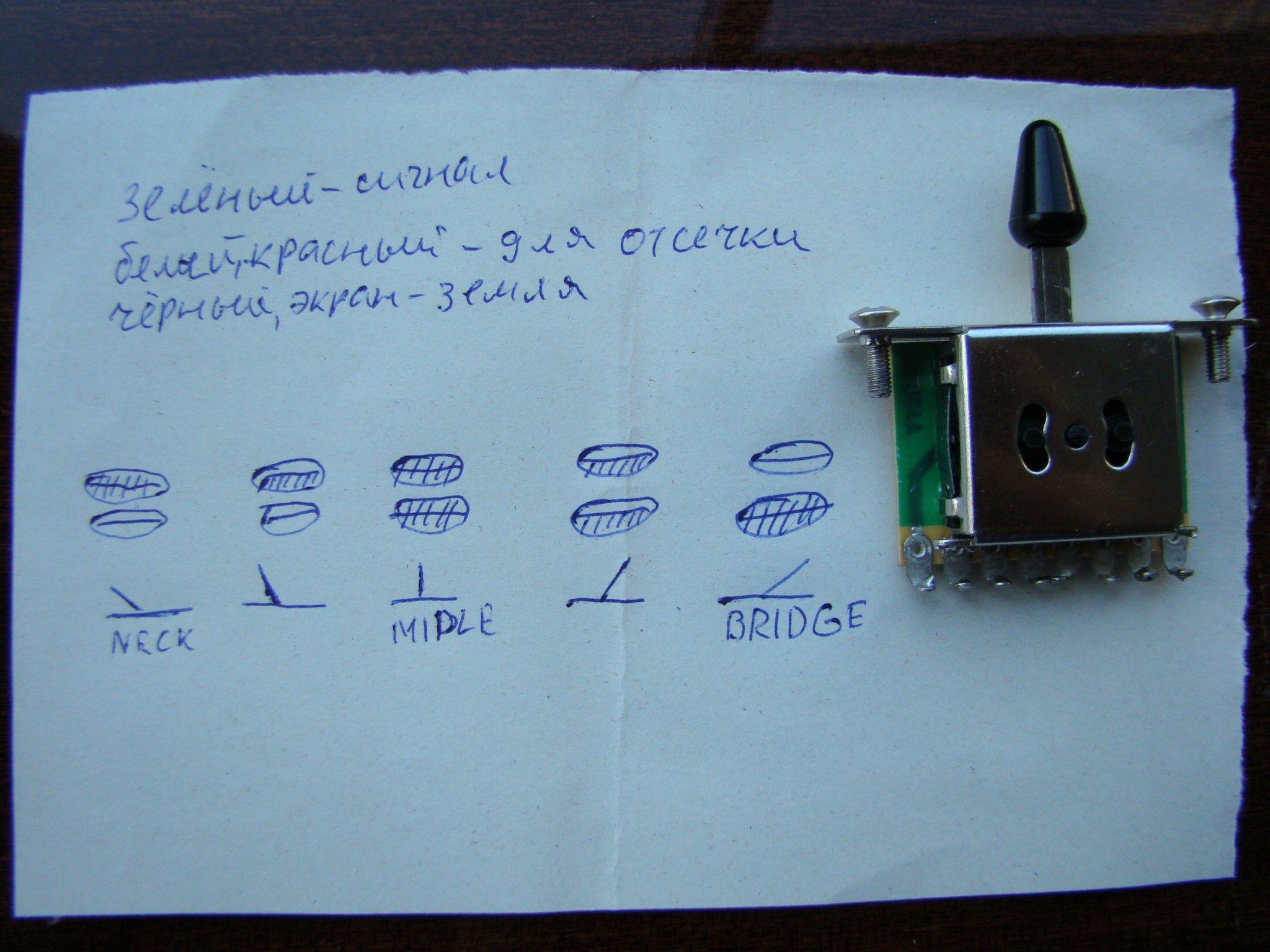

Переключателя звукоснимателей?

варитона

Нарисовано два провода. А по факту один.

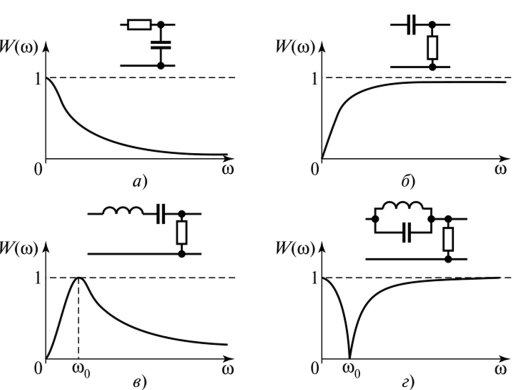

Ну да, при пропускании сигнала через кондёр, будет резаться низ.
Чем меньше ёмкость кондёра - тем выше будет частота среза и соответственно больше будет отрубаться низ, только по сравнению с фильтрами верха, ёмкость этого "проходного" конденсатора должна быть на порядки больше, если не хотите получить комаринный писк. Номинал не скажу - надо рассчитывать в зависимости от импеданса всей цепочки, то есть с учётом датчиков. Или подбирать эмпирически... Габариты таковых могут оказаться довольно приличными - ну смотря сколько свободного места в темброблоке.

Ну да, при пропускании сигнала через кондёр, будет резаться низ.
Чем меньше ёмкость кондёра - тем выше будет частота среза и соответственно больше будет отрубаться низ, только по сравнению с фильтрами верха, ёмкость этого "проходного" конденсатора должна быть на порядки больше, если не хотите получить комаринный писк. Номинал не скажу - надо рассчитывать в зависимости от импеданса всей цепочки, то есть с учётом датчиков. Или подбирать эмпирически... Габариты таковых могут оказаться довольно приличными - ну смотря сколько свободного места в темброблоке.

Ёмкость должна быть больше чего?

... и добавил:

nicowa, ДА, можно резать низ. Обычно номинал из диапазона 1н - 10н выбирают. Подбирать под свои цели. Конденсатор последовательно.

А как рассчитать, чтобы можно было вырезать скажем в диапазоне 100hz? Это надо по формуле rc цепи?

Всём добрый день!
Если кто-то сможет помочь - буду очень признателен.

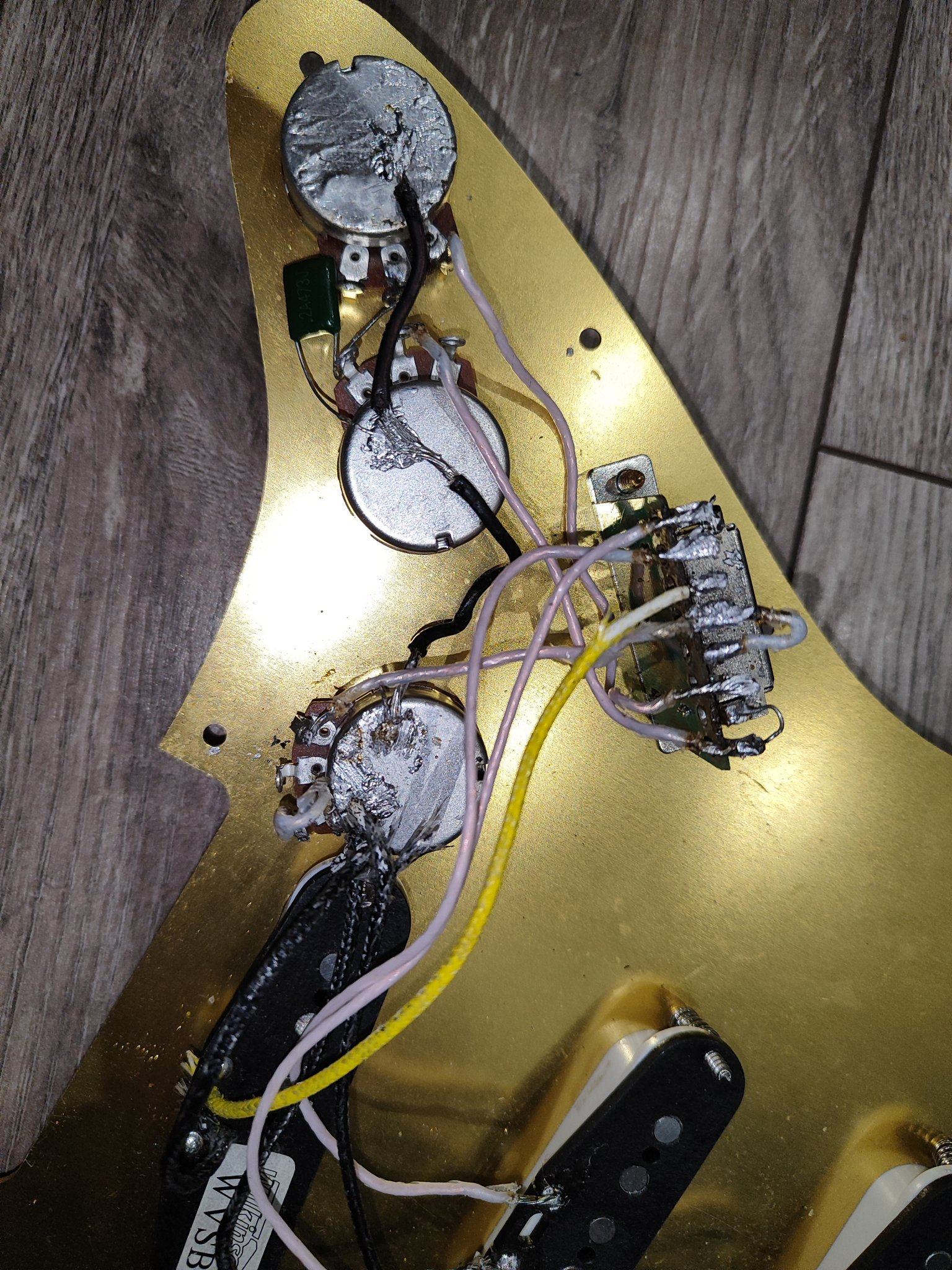

У меня случилась небольшая проблема после замены звукоснимателей на Squier sss.
Началось всё с того, что купил бу Squier и решил поменять на нём звучки. Заменил на Alexander Pribora и пол года играл и радовался, но потом решил продать гитару на старых звучках, и вот после замены на них всё перестало работать. В итоге после 20+ дней потраченых на перепайку всего, лучший результат это неработающая ручка тона для некового датчика ( которая дальняя от ручки звука) и очень тихий звук в 2 и 4 положении переключателя, уже не знаю, что можно сделать, помогите, пожалуйста.
