Re: Мастерская Александра Журавлёва
« Ответ #105 : Октября 12, 2019, 12:48:08 »
оберег от фона :)

Оффлайн Александр Журавлёе Автор темы

  • Частый посетитель
  • **
  • Сообщений: 159
  • Репутация: +29/-0
Re: Мастерская Александра Журавлёва
« Ответ #106 : Октября 12, 2019, 13:36:51 »
Роман Князев, в том-то и дело, что не как у всех. Я бы понял, если бы был небольшой фон, особенно на перегрузе - всё-таки синглы и т.д. Но фон ОЧЕНЬ сильный.

Василий Буслаев, хотелось бы, но гитара ультра-бюджетная, сделанная под конкретные дешёвые китайские комплектующие, что скопились за годы в мастерской.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-401
    • Bandcamp
Re: Мастерская Александра Журавлёва
« Ответ #107 : Октября 12, 2019, 13:37:55 »
Цитата: DmitryM от Октября 12, 2019, 09:09:28
без фото распайки гадать нет смысла ??? Фон сильный? Может кабель наводки ловит инструментальный?

а то меня как то стороной обошли :D

Оффлайн Александр Журавлёе Автор темы

  • Частый посетитель
  • **
  • Сообщений: 159
  • Репутация: +29/-0
Re: Мастерская Александра Журавлёва
« Ответ #108 : Октября 12, 2019, 15:00:45 »
DmitryM, не обошёл - просто пока лень снимать струны и фальшпанель. Обязательно сфотографирую и выложу.

Оффлайн Александр Журавлёе Автор темы

  • Частый посетитель
  • **
  • Сообщений: 159
  • Репутация: +29/-0
Re: Мастерская Александра Журавлёва
« Ответ #109 : Октября 15, 2019, 16:37:44 »
Всем добрый день!

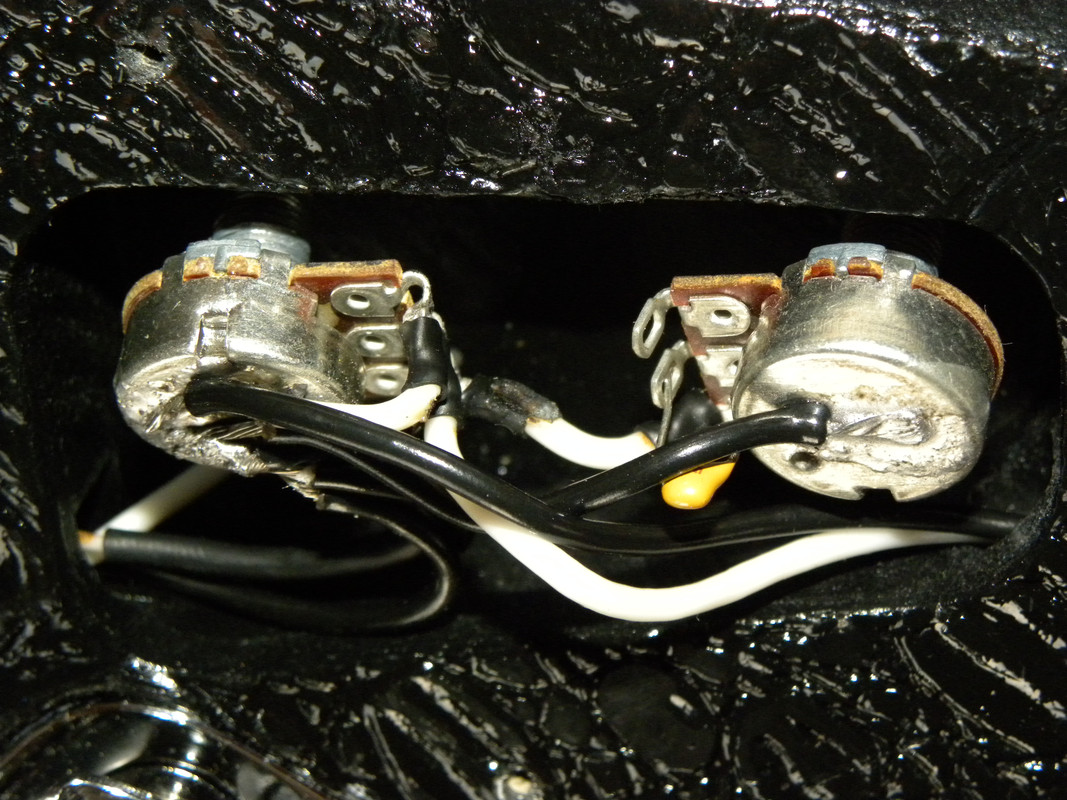

Продолжение темы о проблеме с электроникой "крАкодила". Наконец-то выкладываю фото. За качество пайки не судите. Надеюсь, на фотографии удастся разобраться, что к чему. Схема стандартная, общая громкость и тон, одна из первых картинок по поиску в гугле. Если нужно, сфотографирую, как распаян 3-позиционный переключатель. Белый провод - сигнал, чёрный - земля.

Как я уже описывал - присутствует ощутимый фон, особенно, конечно, на перегрузе. При касании любой металлической детали фон уходит. При выкрученной в ноль (на полный срез верхов) ручке тона фон тоже уходит, причём совсем. Может, кому-то эта информацию поможет при вынесении диагноза.

Заранее спасибо.




« Последнее редактирование: Октября 15, 2019, 16:39:31 от Александр Журавлёе »

Оффлайн SLK

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +169/-10
  • simakera guitars
Re: Мастерская Александра Журавлёва
« Ответ #110 : Октября 15, 2019, 16:50:34 »
начать нужно с того, что определить тип датчиков.

поскольку это синглы - убрать полностью фон не удастся. совет один - экранировать все полости электроники.
тем более, монтаж выполнен неэкранированным проводом. станет ощутимо тише

еще один совет - проверить полярность магнитов звучков. если сделать противоположную - в среднем положении фон уйдет практически полностью

Оффлайн Александр Журавлёе Автор темы

  • Частый посетитель
  • **
  • Сообщений: 159
  • Репутация: +29/-0
Re: Мастерская Александра Журавлёва
« Ответ #111 : Октября 15, 2019, 17:53:16 »
SLK, я и не ожидаю, что синглы не будут шуметь совсем. Но ТАКОЙ фон... Полости экранированы - под краской графитовый спрей, на фальшпанели медная фольга.

Магниты звукачей приклеивал суперклеем, ибо отвалились. При приклейке ориентировался на следы магнитоводов на магнитах, поэтому вроде не перепутал, не перевернул. Внизу к каждому магниту не знаю зачем приклеил полоску изоленты - почему-то не хотел, чтобы звукачи прямо на краску ложились магнитами.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-401
    • Bandcamp
Re: Мастерская Александра Журавлёва
« Ответ #112 : Октября 15, 2019, 19:29:40 »
сбегал на сайт seymourdunkan'а :hitrez:, схему максимально похожую подобрал (ну ту, что после переклюка). На ней перемычки "земли" между корпусами потов нет. Они и так через экран тембрблока заземлюятся. Это как вариант вырезания лишнего из схемы. Фона может и не убавит, но мало ли (я не эксперт в электрике :pozor:). Можно кондёр ещё перепаять на новый.

Оффлайн Роман Князев

  • Эксперт
  • *****
  • Сообщений: 1980
  • Репутация: +515/-5
Re: Мастерская Александра Журавлёва
« Ответ #113 : Октября 15, 2019, 19:55:21 »
Цитата: DmitryM от Октября 15, 2019, 19:29:40
сбегал на сайт seymourdunkan'а :hitrez:, схему максимально похожую подобрал (ну ту, что после переклюка). На ней перемычки "земли" между корпусами потов нет. Они и так через экран тембрблока заземлюятся. Это как вариант вырезания лишнего из схемы. Фона может и не убавит, но мало ли (я не эксперт в электрике :pozor:). Можно кондёр ещё перепаять на новый.
Насчет земляной петли согласен. Попробуй вытащить один потц, чтобы земли не касался.
И вот еще вопрос

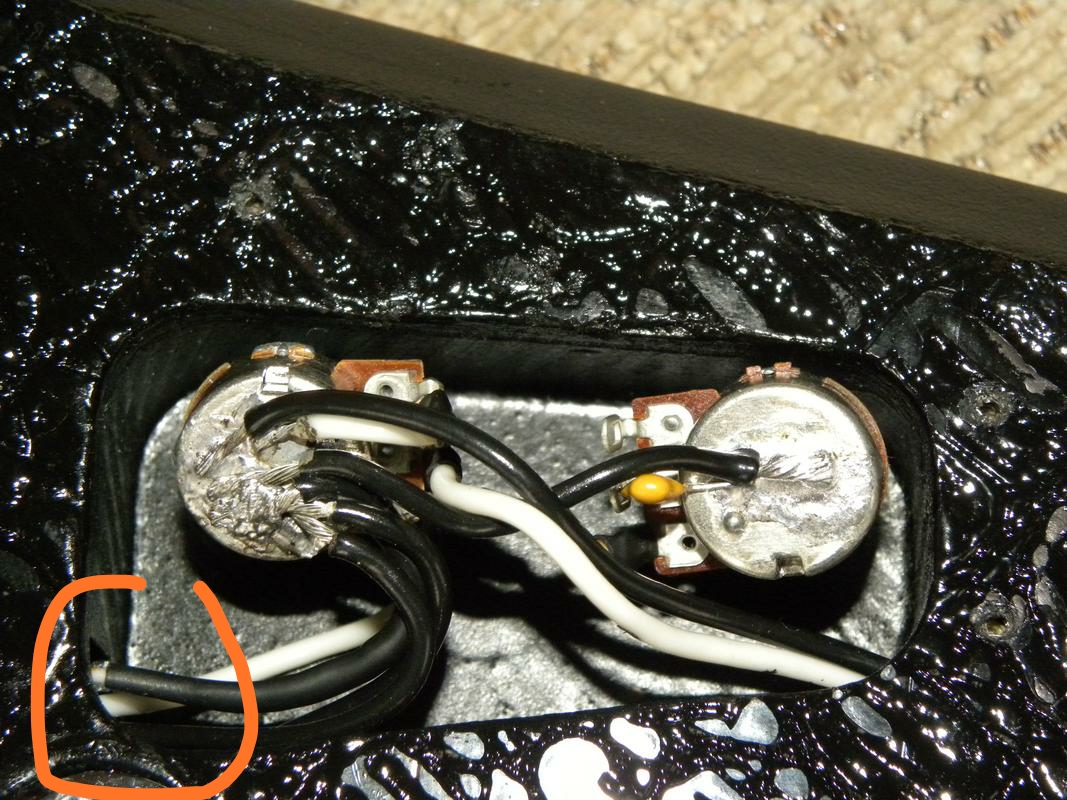

В указанном месте не контактирует случаем? Плохо видно.
И еще вопрос, на чем крышка держится?

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Мастерская Александра Журавлёва
« Ответ #114 : Октября 15, 2019, 20:10:08 »
А петля ли не из-за перемычки, которая соединяет корпуса 2х потенциометров? Ведь они и так корпусами "сидят" на графитовом покрытии  :hmmm:

Оффлайн Александр Журавлёе Автор темы

  • Частый посетитель
  • **
  • Сообщений: 159
  • Репутация: +29/-0
Re: Мастерская Александра Журавлёва
« Ответ #115 : Октября 15, 2019, 20:27:50 »
То есть вы предлагаете попробовать убрать перемычку между потами?

Не уверен, что поты и перемычка касаются дна полости под темброблок (на фото темброблок перевёрнут для наглядности), полость вроде достаточно глубокая. А если и так, то графит-то под краской, т.е. технически поты касаются краски. Или это не имеет значения? Может, чем-то изолирующим проложить?

Роман, в указанном вами месте ничего не контактирует - там полностью изолированные провода.

Сейчас фальшпанель снята, и фон теперь не уходит полностью даже при выкручивании тембра. Видимо, из-за того, что полость не закрыта экранированной фальшпанелью. Но поты теперь вися в воздухе и ничего не касаются. А сильный фон по-прежнему есть.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-401
    • Bandcamp
Re: Мастерская Александра Журавлёва
« Ответ #116 : Октября 15, 2019, 20:28:33 »
Цитата: AntonVIP от Октября 15, 2019, 20:10:08
А петля ли не из-за перемычки, которая соединяет корпуса 2х потенциометров? Ведь они и так корпусами "сидят" на графитовом покрытии  :hmmm:

если пот тона при определенной позиции фон "убирает", то явно от него надо скакать. Я бы кондёр перепаял другой и перемычку убрал

... и добавил:

Цитата: Александр Журавлёе от Октября 15, 2019, 20:27:50
То есть вы предлагаете попробовать убрать перемычку между потами?

Не уверен, что поты и перемычка касаются дна полости под темброблок (на фото темброблок перевёрнут для наглядности), полость вроде достаточно глубокая. А если и так, то графит-то под краской, т.е. технически поты касаются краски. Или это не имеет значения? Может, чем-то изолирующим проложить?

Роман, в указанном вами месте ничего не контактирует - там полностью изолированные провода.

Сейчас фальшпанель снята, и фон теперь не уходит полностью даже при выкручивании тембра. Видимо, из-за того, что полость не закрыта экранированной фальшпанелью. Но поты теперь вися в воздухе и ничего не касаются. А сильный фон по-прежнему есть.

кабель инструментальный другой надо бы попробовать для интереса, а схему перепаять немного. Перемычки нема у СД на схемах
« Последнее редактирование: Октября 15, 2019, 20:30:24 от DmitryM »

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Мастерская Александра Журавлёва
« Ответ #117 : Октября 15, 2019, 20:36:58 »
Цитата: Александр Журавлёе от Октября 15, 2019, 20:27:50
Не уверен, что поты и перемычка касаются дна полости под темброблок (на фото темброблок перевёрнут для наглядности), полость вроде достаточно глубокая. А если и так, то графит-то под краской, т.е. технически поты касаются краски. Или это не имеет значения? Может, чем-то изолирующим проложить?

Ну, фиг его знает, что оно там касается или не касается ??? Тут же, по сути, идёт "вычитывание" по фотографии  ;D Тогда уж надо прозванивать. Отпаять перемычку и глянуть, что между потами: "бесконечка" или же всё-таки какое-то сопротивление есть, мож внатуре, какая-то утечка через графит сквозь покрытие.

Оффлайн Роман Князев

  • Эксперт
  • *****
  • Сообщений: 1980
  • Репутация: +515/-5
Re: Мастерская Александра Журавлёва
« Ответ #118 : Октября 15, 2019, 21:25:55 »
Да можно не отпаивать. Просто вытащить потц тона, чтобы не касался графита

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-401
    • Bandcamp
Re: Мастерская Александра Журавлёва
« Ответ #119 : Октября 15, 2019, 21:40:57 »
Цитата: Роман Князев от Октября 15, 2019, 21:25:55
Да можно не отпаивать. Просто вытащить потц тона, чтобы не касался графита

Ну так поты наоборот должны касаться экрана. Не должно быть лишних проводов в распайке, и номинал кондёра неплохо бы озвучить, да и запасной подкинуть в схему
