Оффлайн Александр Журавлёе Автор темы

  • Частый посетитель
  • **
  • Сообщений: 159
  • Репутация: +29/-0
Re: Мастерская Александра Журавлёва
« Ответ #135 : Октября 16, 2019, 18:40:33 »
То есть можно оклеить фольгой полость под темброблок, ввинтить шуруп и от него пробросить провод на дно пота громкости?

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-402
    • Bandcamp
Re: Мастерская Александра Журавлёва
« Ответ #136 : Октября 16, 2019, 19:04:58 »
Цитата: Александр Журавлёе от Октября 16, 2019, 18:40:33
То есть можно оклеить фольгой полость под темброблок, ввинтить шуруп и от него пробросить провод на дно пота громкости?

если оклеить, то не надо ничего ввинчивать

... и добавил:

пот об экран заземлится с "лицевой" стороны

Оффлайн Александр Журавлёе Автор темы

  • Частый посетитель
  • **
  • Сообщений: 159
  • Репутация: +29/-0
Re: Мастерская Александра Журавлёва
« Ответ #137 : Октября 16, 2019, 19:15:09 »
Я так понимаю, для этого надо фольгу с припуском приклеивать, чтобы она загибалась из полости на внешнюю сторону корпуса? Так она будет касаться фольги, которой оклеена фальшпанель.

А если я заново напылю графит, то тогда ввинчивать, правильно?

И ещё глупый вопрос - полости под датчики и переключатель, получается, экранировать не надо?

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-402
    • Bandcamp
Re: Мастерская Александра Журавлёва
« Ответ #138 : Октября 16, 2019, 22:35:15 »
Цитата: Александр Журавлёе от Октября 16, 2019, 19:15:09
Я так понимаю, для этого надо фольгу с припуском приклеивать, чтобы она загибалась из полости на внешнюю сторону корпуса? Так она будет касаться фольги, которой оклеена фальшпанель.

А если я заново напылю графит, то тогда ввинчивать, правильно?

И ещё глупый вопрос - полости под датчики и переключатель, получается, экранировать не надо?

со стороны где шток потенциометр контактирует с экраном, ничего не надо ни с какими припусками наклеивать. Ввинчивать не надо ничего если графит напылен без дальнейшего покрытия


... и добавил:

p.s.  у меня полости без экрана нормально живут.

Оффлайн Роман Князев

  • Эксперт
  • *****
  • Сообщений: 1980
  • Репутация: +515/-5
Re: Мастерская Александра Журавлёва
« Ответ #139 : Октября 16, 2019, 22:48:13 »
Цитата: Александр Журавлёе от Октября 16, 2019, 19:15:09
Я так понимаю, для этого надо фольгу с припуском приклеивать, чтобы она загибалась из полости на внешнюю сторону корпуса? Так она будет касаться фольги, которой оклеена фальшпанель.

А если я заново напылю графит, то тогда ввинчивать, правильно?

И ещё глупый вопрос - полости под датчики и переключатель, получается, экранировать не надо?

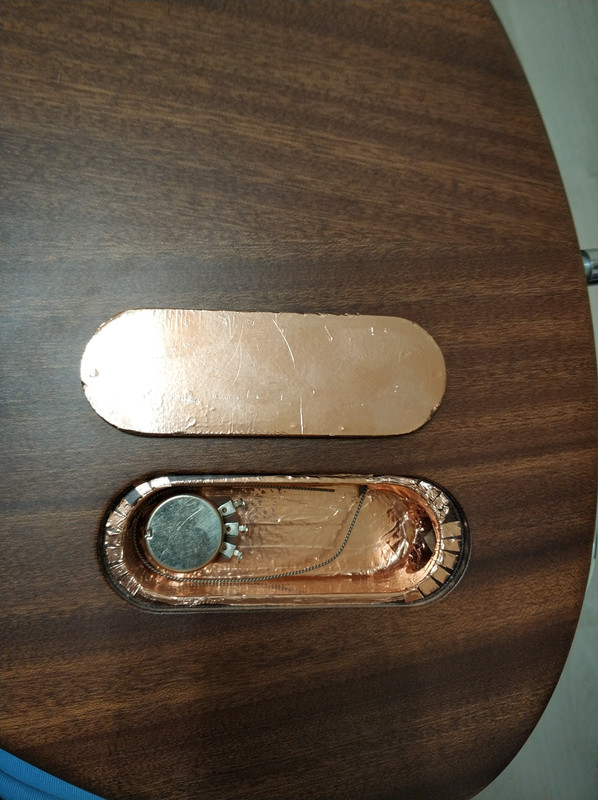

Я делал так

Оффлайн Александр Журавлёе Автор темы

  • Частый посетитель
  • **
  • Сообщений: 159
  • Репутация: +29/-0
Re: Мастерская Александра Журавлёва
« Ответ #140 : Октября 17, 2019, 06:22:31 »
Спасибо всем за советы. Буду пробовать.

Оффлайн SLK

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +169/-10
  • simakera guitars
Re: Мастерская Александра Журавлёва
« Ответ #141 : Октября 17, 2019, 07:44:42 »
Цитата: Александр Журавлёе от Октября 16, 2019, 19:15:09
И ещё глупый вопрос - полости под датчики и переключатель, получается, экранировать не надо?

экранировать нужно максимально ВСЕ плоскости, где проложены сигнальные провода.
даже полость джека на страте экранированная ловит гораздо меньше

Оффлайн ba3a

  • Эксперт
  • *****
  • Сообщений: 1057
  • Репутация: +124/-4
  • for love and rock-n-roll
    • Моя жжшечка
Re: Мастерская Александра Журавлёва
« Ответ #142 : Октября 17, 2019, 12:01:43 »
И, если экранировать фольгой, то хорошо либо пропаивать, либо соединять проводом стыки, не надеяться на токопроводимость клея.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Мастерская Александра Журавлёва
« Ответ #143 : Октября 17, 2019, 12:58:55 »
Цитата: ba3a от Октября 17, 2019, 12:01:43
И, если экранировать фольгой, то хорошо либо пропаивать, либо соединять проводом стыки, не надеяться на токопроводимость клея.

Для медной фольги актуально.
Алюминиевую на стыках проколоть в нескольких местах иголкой. Это работает, проверено. Оно даже и без этого работает, но как бы для надёжности  ???

Оффлайн Роман Князев

  • Эксперт
  • *****
  • Сообщений: 1980
  • Репутация: +515/-5
Re: Мастерская Александра Журавлёва
« Ответ #144 : Октября 17, 2019, 13:13:27 »
Цитата: ba3a от Октября 17, 2019, 12:01:43
И, если экранировать фольгой, то хорошо либо пропаивать, либо соединять проводом стыки, не надеяться на токопроводимость клея.
У меня работает без пропайки. Причем разные - от димарзио и с алишки

Оффлайн Александр Журавлёе Автор темы

  • Частый посетитель
  • **
  • Сообщений: 159
  • Репутация: +29/-0
Re: Мастерская Александра Журавлёва
« Ответ #145 : Октября 17, 2019, 16:04:24 »
Всем добрый день! Обклеил полость под темброблок медной фольгой, и фон ушёл! Теперь всё отлично!

Оффлайн SLK

  • Эксперт
  • *****
  • Сообщений: 1279
  • Репутация: +169/-10
  • simakera guitars
Re: Мастерская Александра Журавлёва
« Ответ #146 : Октября 17, 2019, 16:46:29 »
Цитата: Александр Журавлёе от Октября 17, 2019, 16:04:24
Всем добрый день! Обклеил полость под темброблок медной фольгой, и фон ушёл! Теперь всё отлично!

поздравляю. советую все же места нахлеста прихватить точками пайки

Оффлайн Александр Журавлёе Автор темы

  • Частый посетитель
  • **
  • Сообщений: 159
  • Репутация: +29/-0
Re: Мастерская Александра Журавлёва
« Ответ #147 : Октября 17, 2019, 17:57:52 »
SLK, понял, спасибо.

Оффлайн Роман Князев

  • Эксперт
  • *****
  • Сообщений: 1980
  • Репутация: +515/-5
Re: Мастерская Александра Журавлёва
« Ответ #148 : Октября 17, 2019, 19:55:47 »
Цитата: SLK от Октября 17, 2019, 16:46:29
поздравляю. советую все же места нахлеста прихватить точками пайки

А зачем? Как раз в месте нахлеста ничего не окислится.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Мастерская Александра Журавлёва
« Ответ #149 : Октября 17, 2019, 20:03:24 »
Цитата: Роман Князев от Октября 17, 2019, 19:55:47
А зачем? Как раз в месте нахлеста ничего не окислится.

Ну, всё же контакт через клеящий слой  ??? Пропаять надёжнее
