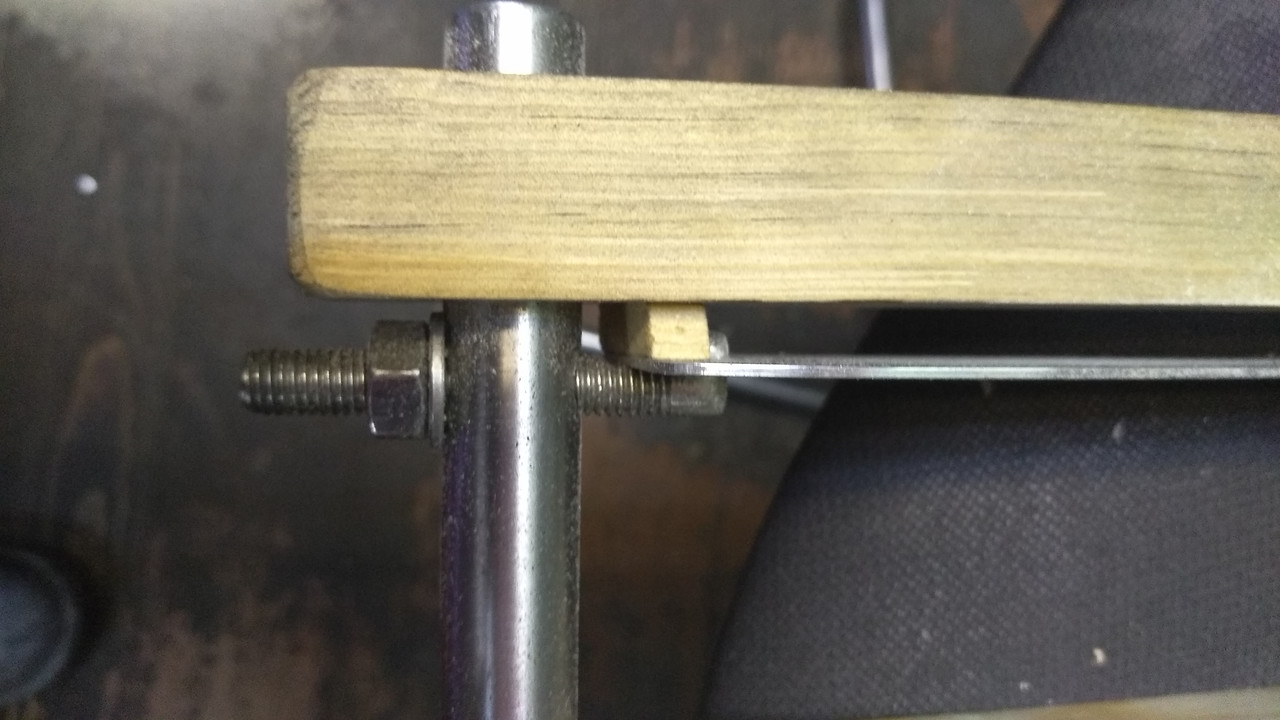

Обе рейки подвижные. Сейчас высталена толщина 7мм подкладыванием свёрел по концам пилы, но лучше что-то менее скользкое, а то часто выпадают. Толщину отпиливаемого пласта можно выставить до 20 мм, а общую толщину распиливаемой доски до 110мм. За счёт натяжения пилы рейки не сдвигаются, стоят жёстко. Рез полметра сделал за полчаса. Ширина доски - 190мм. Но рекомендую сразу продумать какую-то ручку для удобства.
« Последнее редактирование: Января 19, 2020, 09:15:26 от Анатольич »

Оффлайн Kaldos

  • Новичок
  • *
  • Сообщений: 16
Мысль интересная, но мне кажется жёсткости полотна маловато будет, и на больших длинах заготовки его будет уводить. То есть толщина отрезаемой части будет меняться в ту или в иную стороны.
Что показали натурные испытания?
« Последнее редактирование: Января 19, 2020, 14:14:34 от Kaldos »

Оффлайн Анатольич

  • Новичок
  • *
  • Сообщений: 32
  • Делай хорошо! Плохо само получится.
Увод присутствует и немалый. Я предполагал, что он возможно будет поэтому настроил на 7 мм вместо 5. Так оно и вышло с 7мм вышел на 5 за полметра. Но я думаю, что увод спровоцирован скорее заточкой пилы. После металла она была уже изрядно уставшая. Делал второпях, подправил на болгарке на 1мм круге и без переворота пилы. Новая пила возможно пилила бы ровнее. Позже переточу или другую поставлю.

Оффлайн Kaldos

  • Новичок
  • *
  • Сообщений: 16
Может надо края полотна (где болты) более жёстко фиксировать. Выбрать люфт качания. А может даже регулировку угла с обоих концов предусмотреть. И натягивать сильнее.
« Последнее редактирование: Января 20, 2020, 20:42:43 от Kaldos »

Оффлайн Анатольич

  • Новичок
  • *
  • Сообщений: 32
  • Делай хорошо! Плохо само получится.
Пилу переточил. Нужный размер, параллельность пилы и направляющей рейки выставил подкладкой подходящих брусочков. Пилу больше не уводит. На длине 360 мм перекос нулевой. 2 реза за 25 минут. Но рукоятка очень желательна, хотя бы от напильника, но лучше как на ножовке.







« Последнее редактирование: Января 21, 2020, 20:49:58 от Анатольич »

Оффлайн Kaldos

  • Новичок
  • *
  • Сообщений: 16
Вот эти брусочки, наверное всё и решили.
Какая ширина полотна?

Оффлайн Анатольич

  • Новичок
  • *
  • Сообщений: 32
  • Делай хорошо! Плохо само получится.
Ширина полотна 40 мм. Брусочки свою функцию конечно выполняют, но на их месте были свёрла с той же целью. Так что проблема была в однобокой заточке полотна. Не зря говорят, что "тарапица нинада".

Оффлайн Urich

  • Опытный
  • ****
  • Сообщений: 547
  • Wood! Not metall!

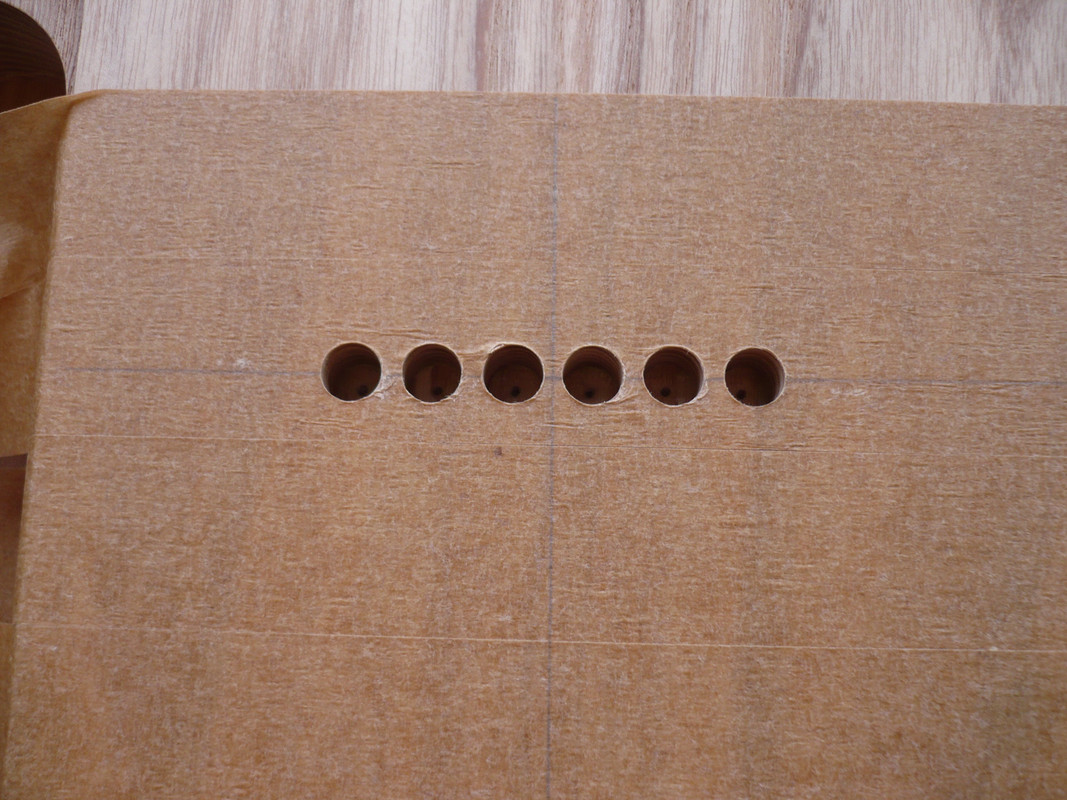

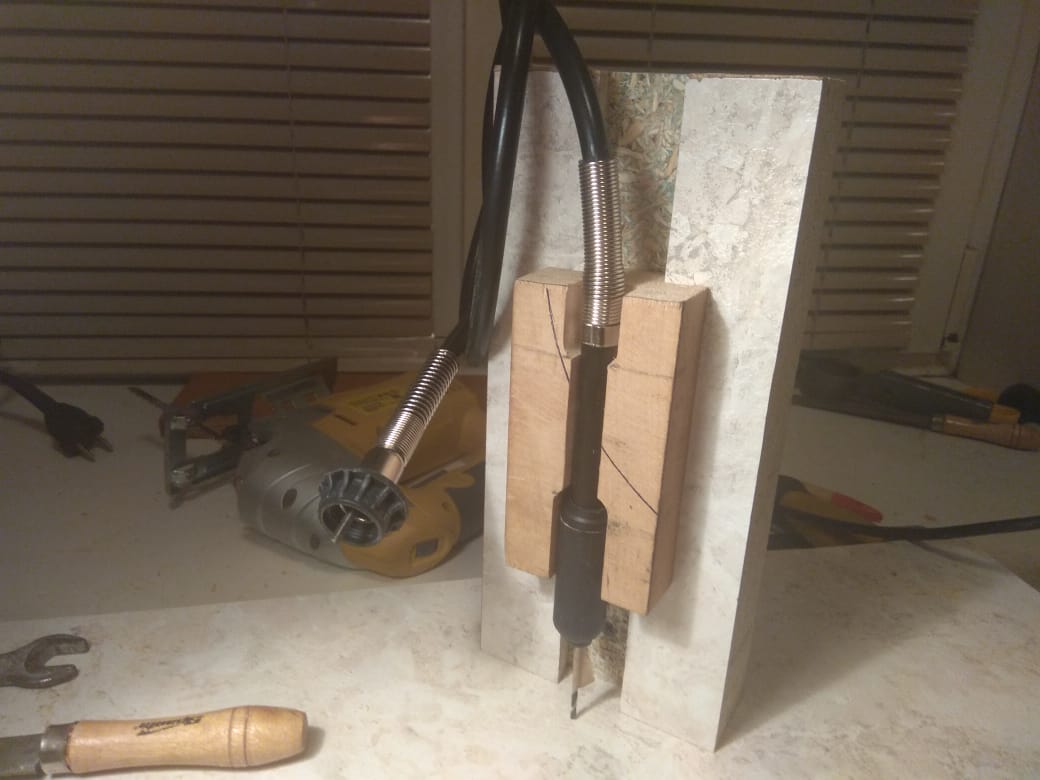

Здрассти умельцы. Не знаю,  было ли что-то подобное в обсуждении?  Общим,  кондуктор  для  "вертикального"  сверления.  Думаю,  многие  сталкивались  с  проблемой  напр.  при  сверлении  насквозь  в  телеке  или  под  машинку  страта,  где  6  винтов  вряд  и  максимально  точно  по  вертикали.   Идея и принцип на фотках. Остальное  дело  индивидуальное.  Мож кому  пригодится...



« Последнее редактирование: Января 26, 2020, 00:07:33 от Urich »

Оффлайн Василий Буслаев

  • Завсегдатай
  • ***
  • Сообщений: 268

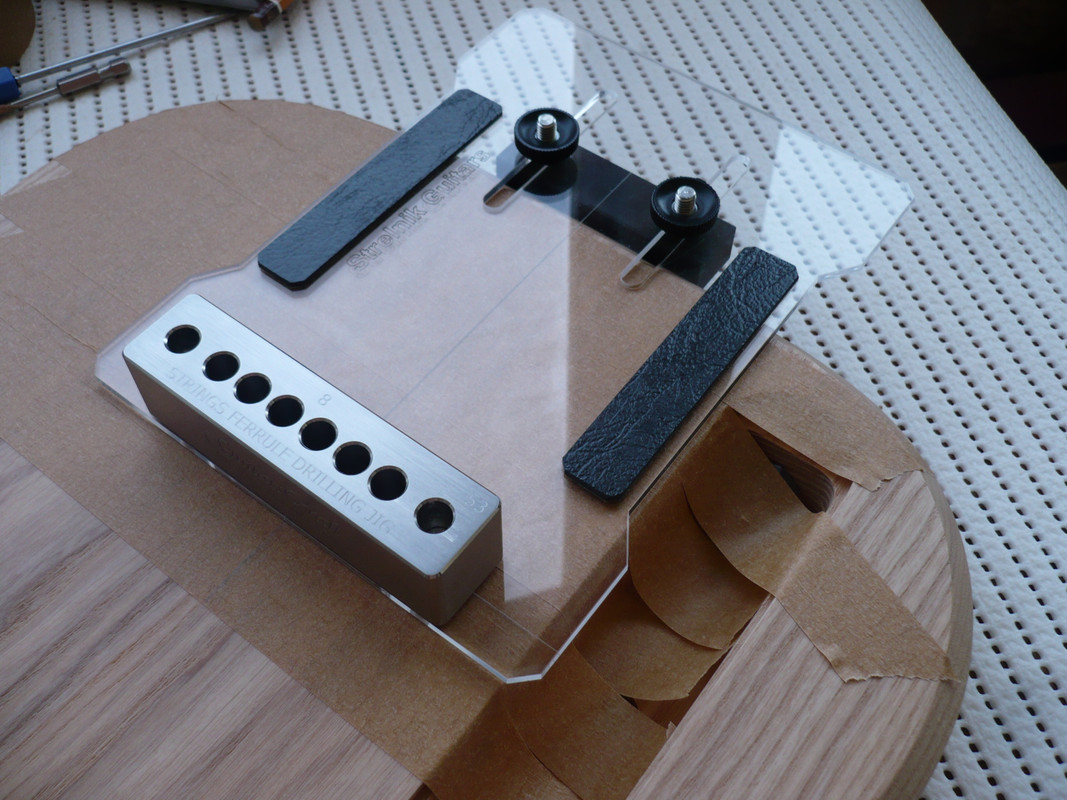

Для втулок есть готовый кондуктор. Подходит для большинства бриджей. Изготовлен на высокоточном оборудовании из закаленной конструкционной стали
Кому интересно - пишите в личку. Количество ограничено









Оффлайн Kaldos

  • Новичок
  • *
  • Сообщений: 16
Здрассти умельцы. Не знаю,  было ли что-то подобное в обсуждении?  Общим,  кондуктор  для  "вертикального"  сверления.  Думаю,  многие  сталкивались  с  проблемой  напр.  при  сверлении  насквозь  в  телеке  или  под  машинку  страта,  где  6  винтов  вряд  и  максимально  точно  по  вертикали.   Идея и принцип на фотках. Остальное  дело  индивидуальное.  Мож кому  пригодится...


Тоже неплохо. Бывают ситуации когда, даже при наличии сверлильного станка, невозможно либо подлезть, либо ещё чё.
Учтёмс.

Оффлайн Ромич

  • Частый посетитель
  • **
  • Сообщений: 116
Василий Буслаев, Василий Буслаев, А сверло в комплекте специальное под кондуктор или можно обычное по дереву?

Оффлайн Василий Буслаев

  • Завсегдатай
  • ***
  • Сообщений: 268
Цитировать
А сверло в комплекте специальное под кондуктор или можно обычное по дереву?
Я использовал сверло Star-M, но можно и обычное по дереву, на 8мм

Оффлайн Ромич

  • Частый посетитель
  • **
  • Сообщений: 116
японские это вроде как, высокоточные!


... и добавил:

стоимость кондуктора такого можешь в личку прислать?
« Последнее редактирование: Января 26, 2020, 19:10:59 от Ромич »

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19803
  • Тут каг бе подпись.
Можно фрезером обычным сверлить.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 13729
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Для втулок есть готовый кондуктор. Подходит для большинства бриджей. Изготовлен на высокоточном оборудовании из закаленной конструкционной стали
Кому интересно - пишите в личку. Количество ограничено

Жаль, что для семёрок-восьмёрок не подходит. Про мультимензуру вообще молчу - там всё сложно.
