Re: Выкладываем Чертежи Гитар.
« Ответ #1335 : Августа 26, 2017, 19:43:22 »
Цитата: Vladimirzuz76 от Августа 26, 2017, 08:08:52
Всем привет! Ни у кого нет чертежа тревел -гитары?

так этих тревелов разных форм и мензур пруд пруди

Оффлайн Стефан

  • Частый посетитель
  • **
  • Сообщений: 161
  • Доминион Альдмери
Re: Выкладываем Чертежи Гитар.
« Ответ #1336 : Сентября 18, 2017, 21:59:06 »

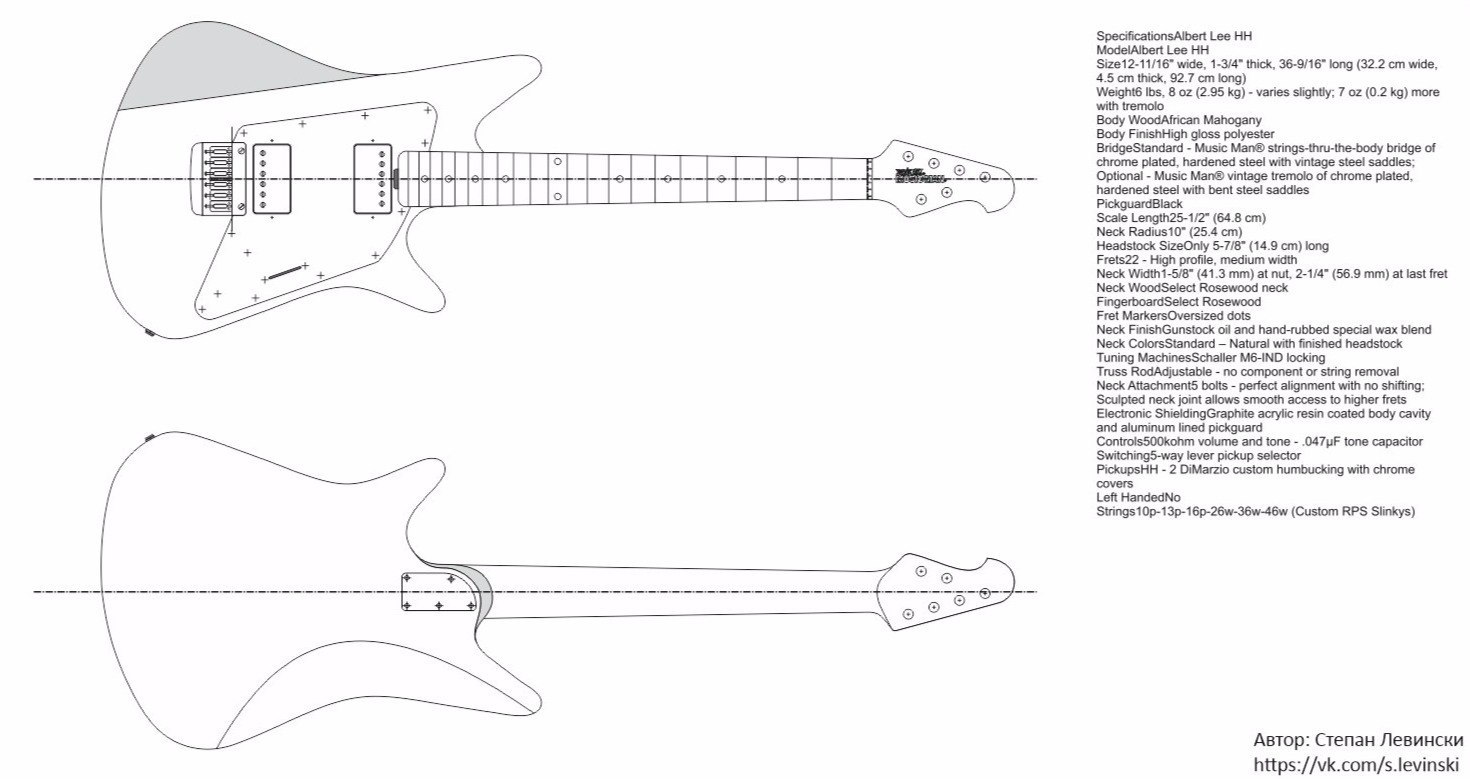

Чертеж Music Man Albert Lee (формат .cdr x16) https://yadi.sk/d/BXqSDQrY3Lv5yj

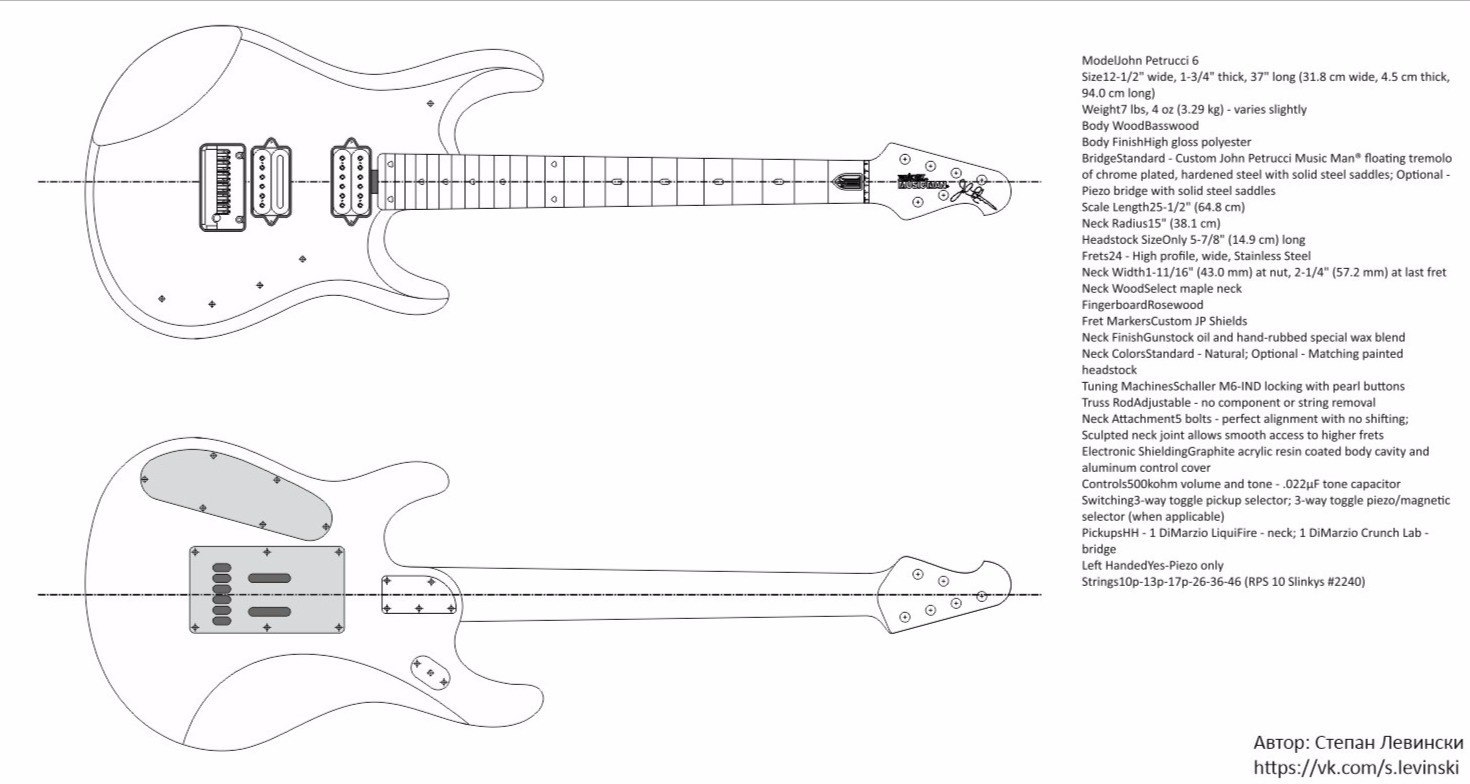

Чертеж Music Man John Petrucci 6 (формат .cdr x16) https://yadi.sk/d/8K1DSmA03Lv5yR




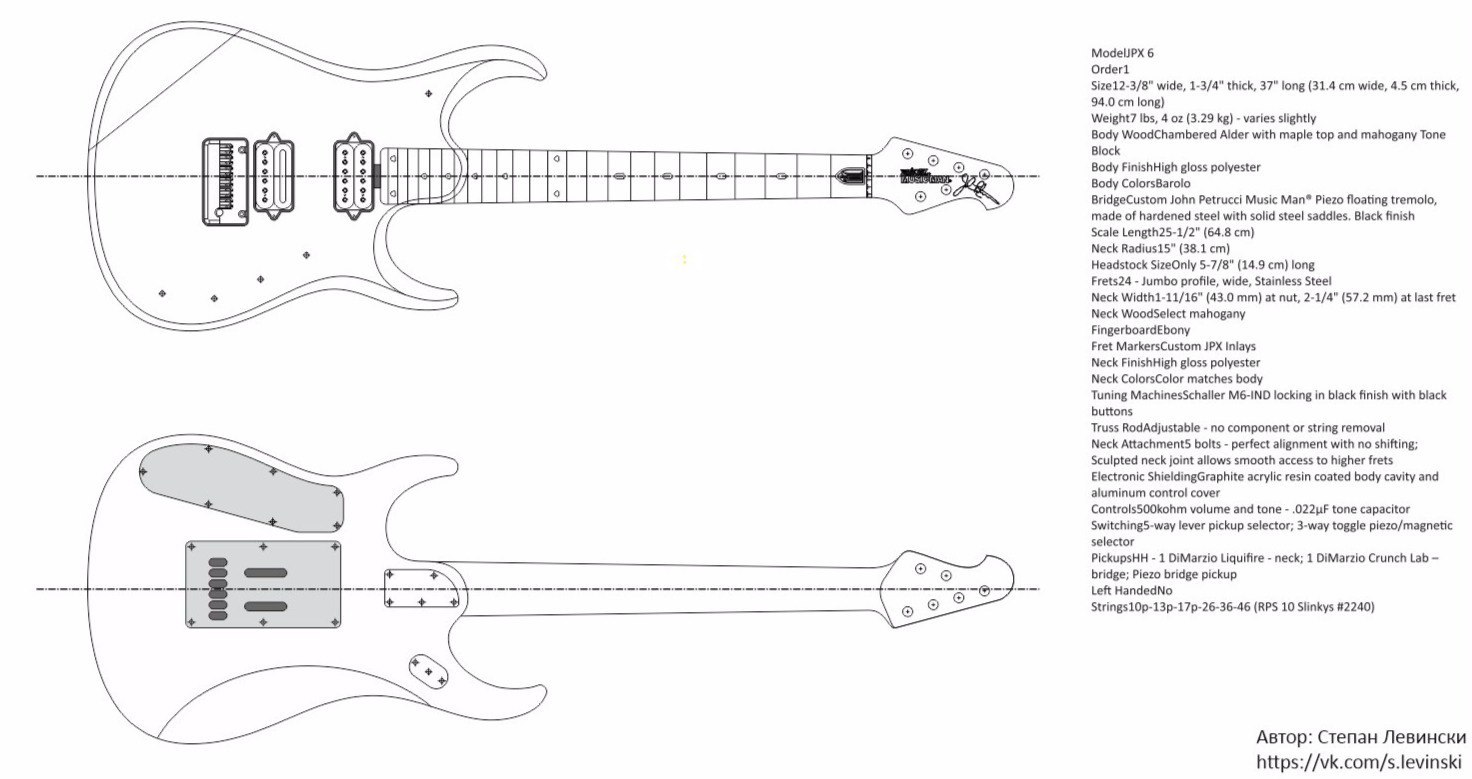

Чертеж Music Man JPX (формат .cdr x16) https://yadi.sk/d/2_lva49D3Lv5yy

Оффлайн Влад Теремшонок

  • Завсегдатай
  • ***
  • Сообщений: 430
Re: Выкладываем Чертежи Гитар.
« Ответ #1337 : Сентября 26, 2017, 16:42:00 »

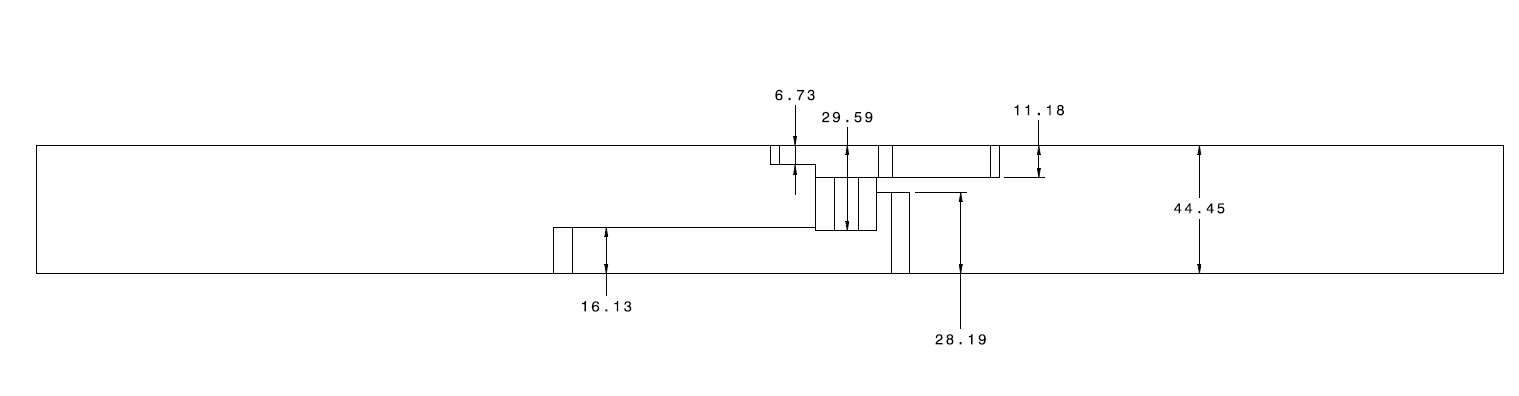

Оставлю тут, может кому пригодится. Собрался заказывать себе новый киль, чертежей не нашел, так что обчертил свой старый с небольшим изменением...  Размеры снимал с блока от тремоло Gotoh 101T
Ну и если кому будет надо могу скинуть модель в парасолиде

Оффлайн varmint

  • Частый посетитель
  • **
  • Сообщений: 224
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #1338 : Октября 30, 2017, 17:45:57 »
Может у кого есть чертежи Archtop guitar

Оффлайн Александр Журавлёв

  • Новичок
  • *
  • Сообщений: 13
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #1339 : Ноября 26, 2017, 12:41:03 »

Всем привет а подскажет кто размеры глубин под флойд желательно под gotoh ge1996t

Оффлайн Ромич

  • Частый посетитель
  • **
  • Сообщений: 116
Re: Выкладываем Чертежи Гитар.
« Ответ #1340 : Ноября 26, 2017, 13:18:16 »

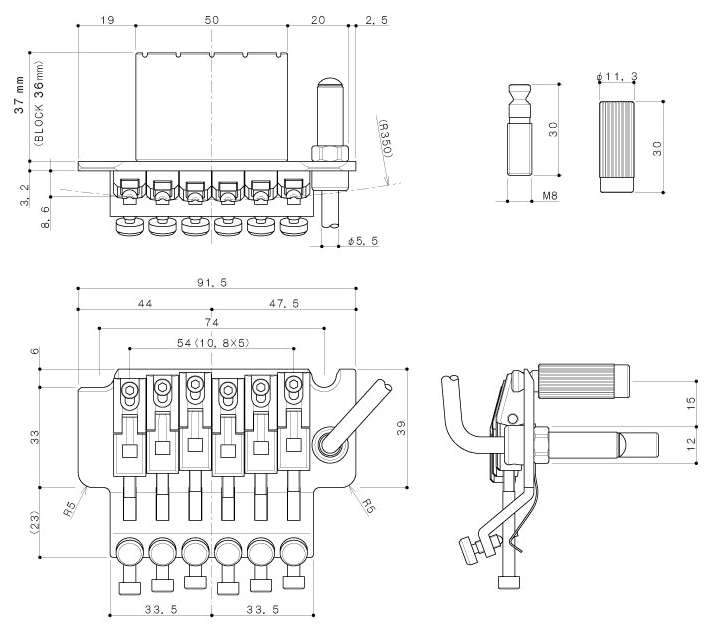

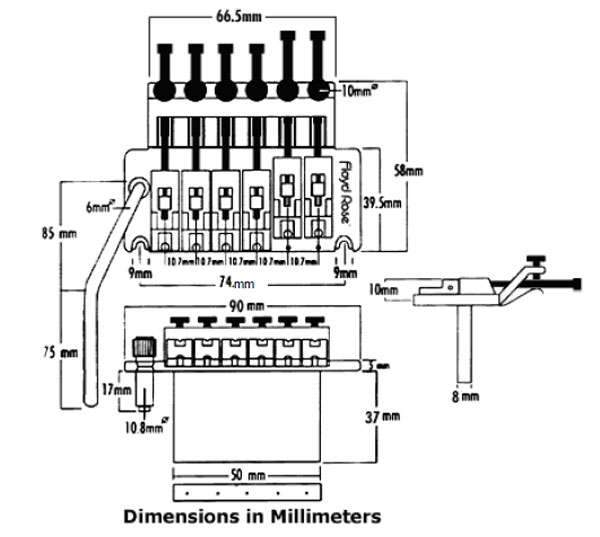

Посмотри на сайте размеры флойдов, чертеж от шаллера только, размеры от готох есть. http://guitarparts5150.ru/floyd-rose-original-tremolo-polnyj-komplekt-toploka-sustejn-blok-32353742-hrom-p-1534.html    и   http://guitarparts5150.ru/gotoh-1996t-black-klassicheskij-chernyj-tremolo-floyd-rose-toploka-sustejn-blok-p-3542.html

Оффлайн Александр Журавлёв

  • Новичок
  • *
  • Сообщений: 13
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #1341 : Ноября 26, 2017, 13:29:11 »
во, спасибо огромное

Оффлайн Atman

  • Частый посетитель
  • **
  • Сообщений: 235
Re: Выкладываем Чертежи Гитар.
« Ответ #1342 : Ноября 27, 2017, 23:52:12 »
Попробую ещё раз, хотя, наверное, рассчитывать на чудо не стоит. Может, у кого-нибудь имеется такой же детальный чертёж всего грифа PRS Custom 24 (профиль Wide Thin)? Буду очень благодарен.

Оффлайн varmint

  • Частый посетитель
  • **
  • Сообщений: 224
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #1343 : Ноября 28, 2017, 08:00:14 »
Есть на 22

Оффлайн Tornvald

  • Эксперт
  • *****
  • Сообщений: 1044
Re: Выкладываем Чертежи Гитар.
« Ответ #1344 : Ноября 28, 2017, 08:02:53 »
Strandberg никто не делал? Сижу в солиде 3D на его примере осваиваю)

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7987
    • Bandcamp
Re: Выкладываем Чертежи Гитар.
« Ответ #1345 : Ноября 28, 2017, 08:09:51 »
Цитата: Tornvald от Ноября 28, 2017, 08:02:53
Strandberg никто не делал? Сижу в солиде 3D на его примере осваиваю)

была тут пара тем

... и добавил:

чертеж мой сейчас далеко, так что картинку скину


когда хотел ваять вервую гитару, была идея с декой от стрендберга, вполне сойдет на подложку для очерчивания.
« Последнее редактирование: Ноября 28, 2017, 08:11:36 от DmitryM »

Оффлайн varmint

  • Частый посетитель
  • **
  • Сообщений: 224
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #1346 : Ноября 28, 2017, 11:25:49 »

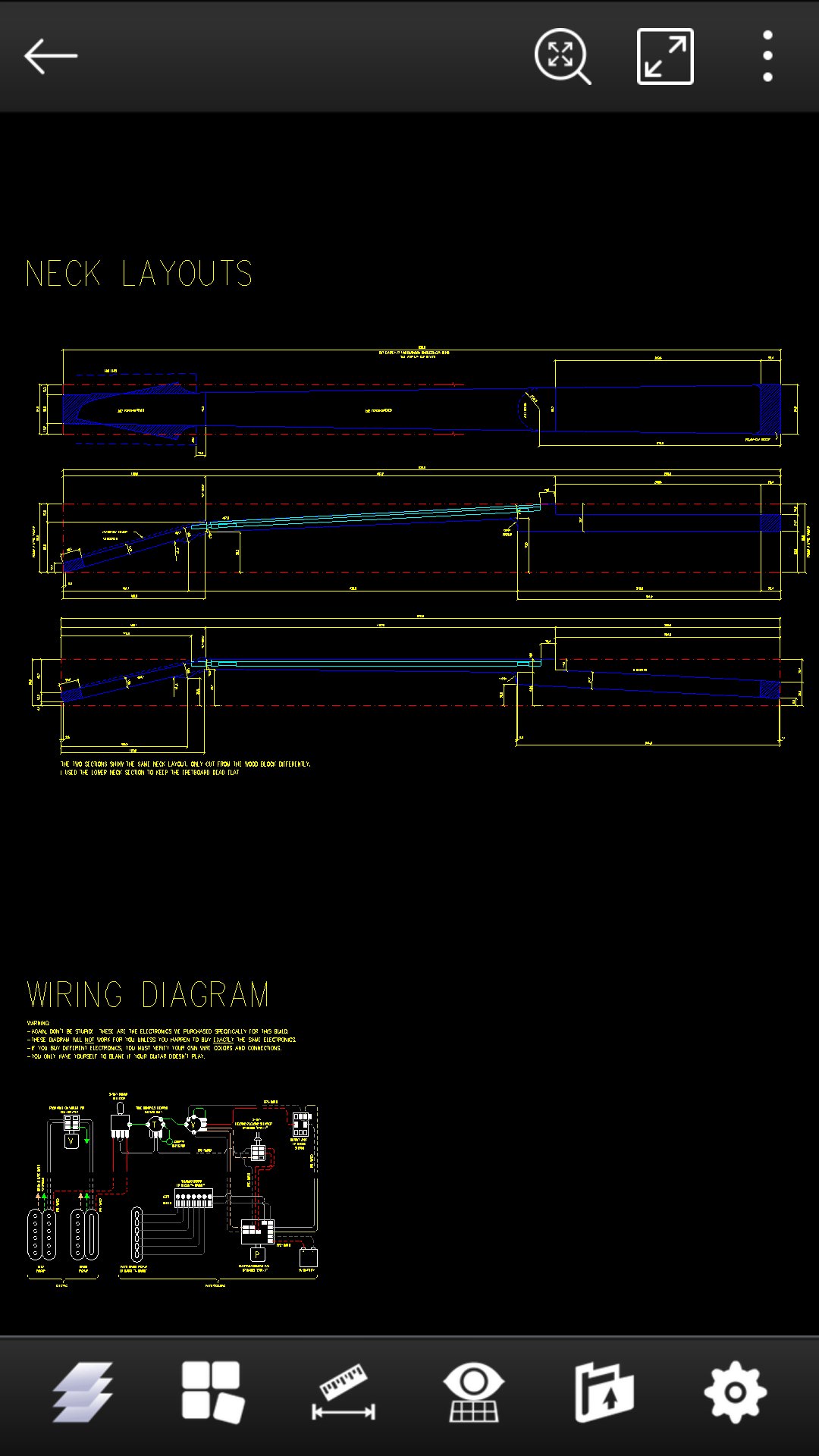

22

Оффлайн Angel

  • Опытный
  • ****
  • Сообщений: 769
Re: Выкладываем Чертежи Гитар.
« Ответ #1347 : Ноября 28, 2017, 12:02:01 »
Цитата: Tornvald от Ноября 28, 2017, 08:02:53
Strandberg никто не делал? Сижу в солиде 3D на его примере осваиваю)

Я в процессе.  :)

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7987
    • Bandcamp
Re: Выкладываем Чертежи Гитар.
« Ответ #1348 : Ноября 28, 2017, 12:04:03 »
Цитата: Angel от Ноября 28, 2017, 12:02:01
Я в процессе.  :)

фотоотчет будет?

Оффлайн Angel

  • Опытный
  • ****
  • Сообщений: 769
Re: Выкладываем Чертежи Гитар.
« Ответ #1349 : Ноября 28, 2017, 13:56:22 »
Цитата: DmitryM от Ноября 28, 2017, 12:04:03
фотоотчет будет?

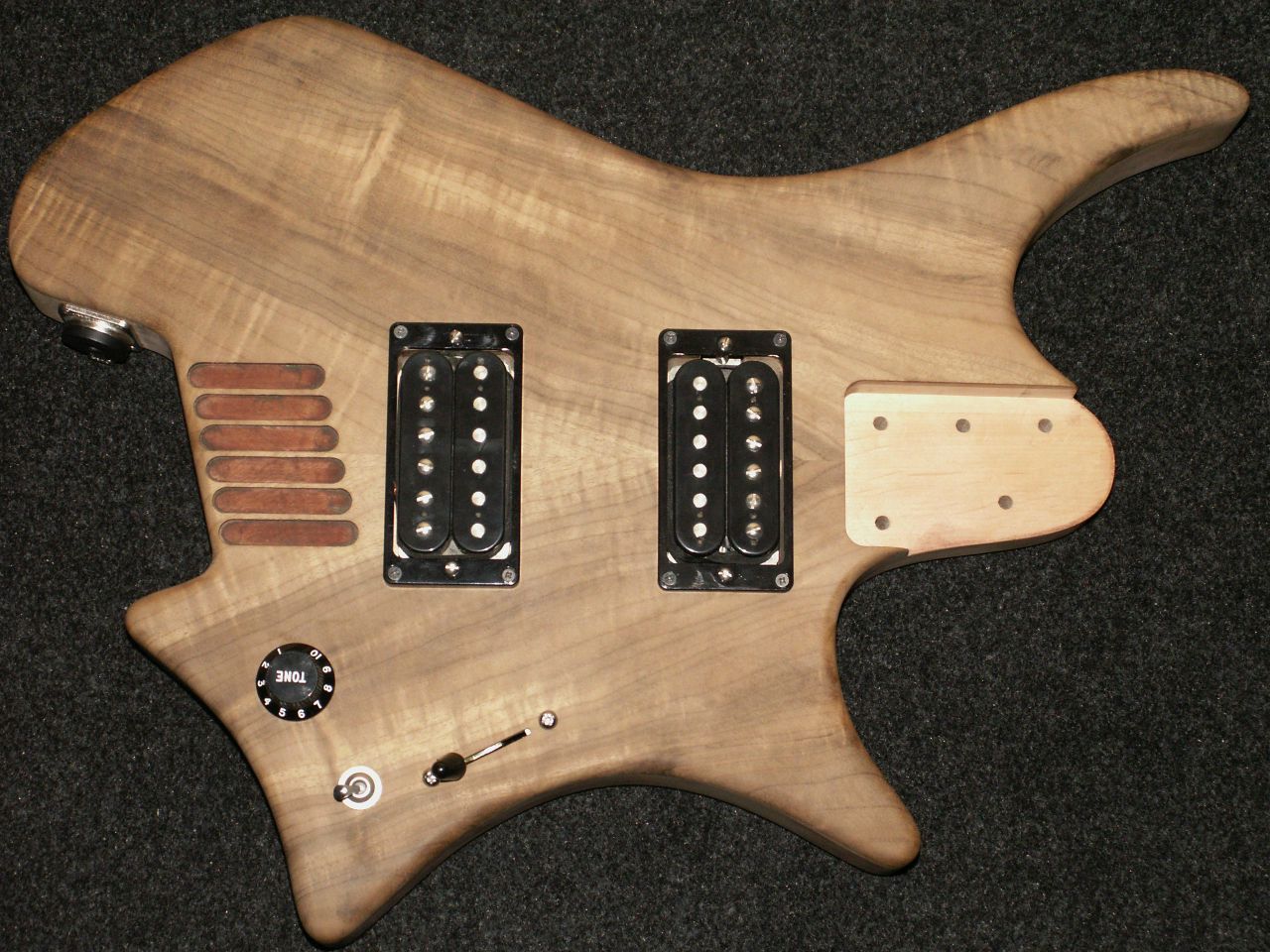

Может быть сделаю тему, но процесс движется крайне медленно, вот в таком виде года два уже находится.
« Последнее редактирование: Ноября 28, 2017, 13:59:51 от Angel »
