Оффлайн bor1234

  • Новичок
  • *
  • Сообщений: 8
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #945 : Декабря 15, 2013, 15:01:26 »

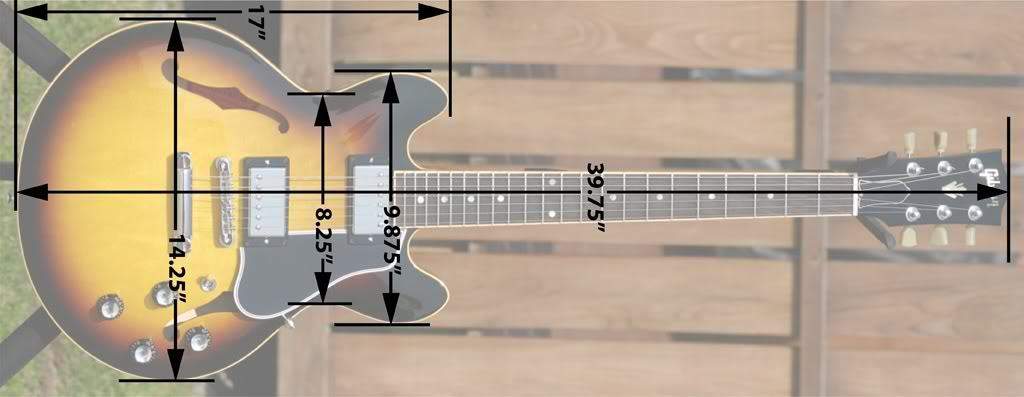

чертежей нету я  вот такие нашел но они без данных размера

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5387
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Выкладываем Чертежи Гитар.
« Ответ #946 : Декабря 15, 2013, 15:24:18 »
Цитата: bor1234 от Декабря 15, 2013, 15:01:26
чертежей нету я  вот такие нашел но они без данных размера

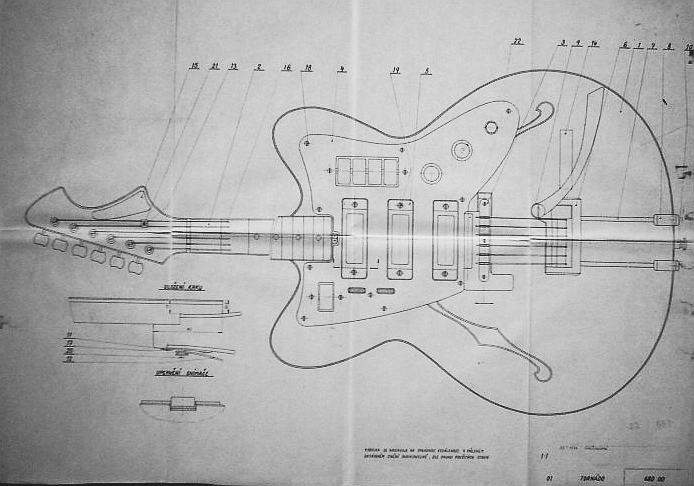

а эта синька тебе чем не чертёж? отмасштабируй сам, для торнады (как и всех остальных банок) расстояние от торца грифа до торца банки 410мм, ширина банки в самом широком месте 400, мензура 635.  ;)

зы: а чего, новоделить будешь? интересненько...
« Последнее редактирование: Декабря 15, 2013, 15:28:06 от GeorgeM »

Оффлайн bor1234

  • Новичок
  • *
  • Сообщений: 8
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #947 : Декабря 15, 2013, 15:50:28 »
ну она вот такая будет в размерах

... и добавил:

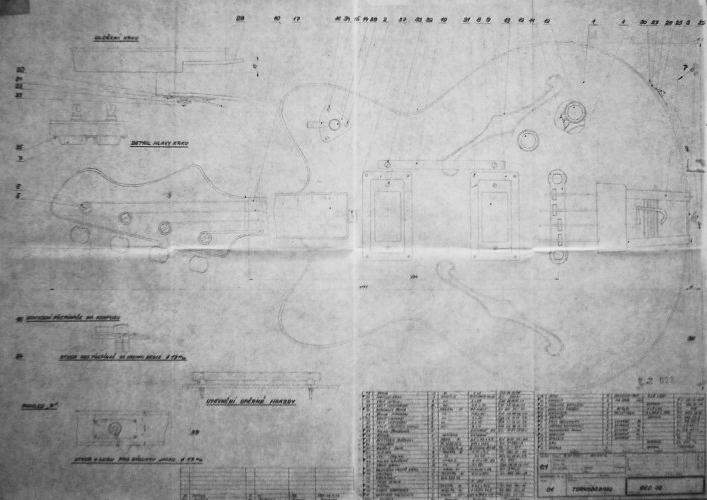

Eterna de Luxe а вот такой нигде нет . попробую сделать копию и торнадо и музима , все равно будет свои размеры делать где бы ее обвести по гитаре
« Последнее редактирование: Декабря 15, 2013, 15:55:50 от bor1234 »

Оффлайн Тимерлан Баймуратов

  • Новичок
  • *
  • Сообщений: 62
  • Репутация: +2/-0
  • Bass forever!!!
Re: Выкладываем Чертежи Гитар.
« Ответ #948 : Декабря 16, 2013, 21:55:05 »
У кого нибудь есть чертеж баса формы эксплорер?

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Выкладываем Чертежи Гитар.
« Ответ #949 : Декабря 16, 2013, 22:35:01 »
Скажу как раньше- берешь чертеж простого Экспа и пририсовываешь гриф от баса.

Оффлайн Woolfer

  • Новичок
  • *
  • Сообщений: 22
  • Репутация: +3/-0
  • Группа НОРМА БЕЗУМИЯ
Re: Выкладываем Чертежи Гитар.
« Ответ #950 : Декабря 17, 2013, 17:10:12 »
Чертёж Экспа я на предыдущей странице выкладывал, пользуйся.

Оффлайн Тимерлан Баймуратов

  • Новичок
  • *
  • Сообщений: 62
  • Репутация: +2/-0
  • Bass forever!!!
Re: Выкладываем Чертежи Гитар.
« Ответ #951 : Декабря 19, 2013, 16:29:39 »
Я решил взять фотку карвина и перерисовать на дереве. За трушностью не буду гнаться. Фендер первый телек из сосны сделал. Бас из сосны проканает? Гриф клен ессно

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5193
  • Репутация: +739/-20
Re: Выкладываем Чертежи Гитар.
« Ответ #952 : Декабря 19, 2013, 22:25:51 »

Оффлайн Андрей Школик

  • Эксперт
  • *****
  • Сообщений: 1326
  • Репутация: +119/-0
  • Svet guitars
    • Svet guitars - гитарная мастерская
Re: Выкладываем Чертежи Гитар.
« Ответ #953 : Января 14, 2014, 02:19:45 »
Товарищи, есть у кого поподробнее чертеж Джексон Келли? Или только что тут выкладывали где 3 джекса в одном файле? Есть сомнения в правильности того чертежа...

Оффлайн Андрей Школик

  • Эксперт
  • *****
  • Сообщений: 1326
  • Репутация: +119/-0
  • Svet guitars
    • Svet guitars - гитарная мастерская
Re: Выкладываем Чертежи Гитар.
« Ответ #954 : Января 16, 2014, 00:02:17 »
Ну чтож... пришлось рисовать самому. За 100% аутентичность не отвечаю - с оригиналом не сравнивал, но судя по тому, что все найденые в сети чертежи совершенно разные, то этот можно воспринимать как компиляцию :)

* kelly.pdf (415.87 КБ - загружено 422 раз.)

ЗЫ: оригинальное положение датчика, ручки громкости и переключателя нарисовано серым.

Оффлайн elf2000

  • Опытный
  • ****
  • Сообщений: 757
  • Репутация: +50/-1
Re: Выкладываем Чертежи Гитар.
« Ответ #955 : Января 16, 2014, 09:01:50 »
Андрей Школик, А красным и серым что обозначено?
В любом случае спасибо. Когда смотрел, подошёл сын и сказал, что хочет такую. Ещё вчера просил сделать ему Эксплорер :crazy: Я уже и шаблончик выпилил...

Оффлайн apach70

  • Опытный
  • ****
  • Сообщений: 962
  • Репутация: +43/-0
  • Simakera guitars
Re: Выкладываем Чертежи Гитар.
« Ответ #956 : Января 16, 2014, 10:23:29 »
Андрей Школик,  Оч. похоже.Только на оригинале волюта отсутствует.

Оффлайн Андрей Школик

  • Эксперт
  • *****
  • Сообщений: 1326
  • Репутация: +119/-0
  • Svet guitars
    • Svet guitars - гитарная мастерская
Re: Выкладываем Чертежи Гитар.
« Ответ #957 : Января 16, 2014, 17:28:36 »
elf2000, повнимательнее :)
Цитата: Андрей Школик от Января 16, 2014, 00:02:17
оригинальное положение датчика, ручки громкости и переключателя нарисовано серым.

А так да. форма гораздо эргономичнее экспа, хотя-бы компактнее.

apach70, да, есть такое, но без нее я грифы не делаю, так что пришлось нарисовать. Она тут явно не лишняя учитывая толщину грифа и наклон пера.

Оффлайн Zhuk S

  • Завсегдатай
  • ***
  • Сообщений: 352
  • Репутация: +18/-2
Re: Выкладываем Чертежи Гитар.
« Ответ #958 : Января 16, 2014, 18:14:25 »

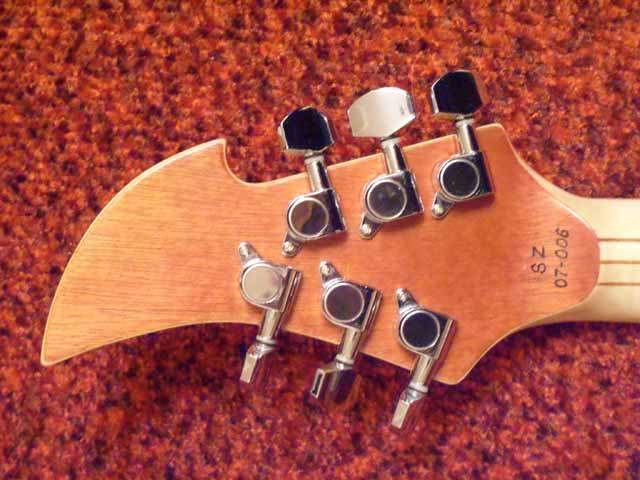

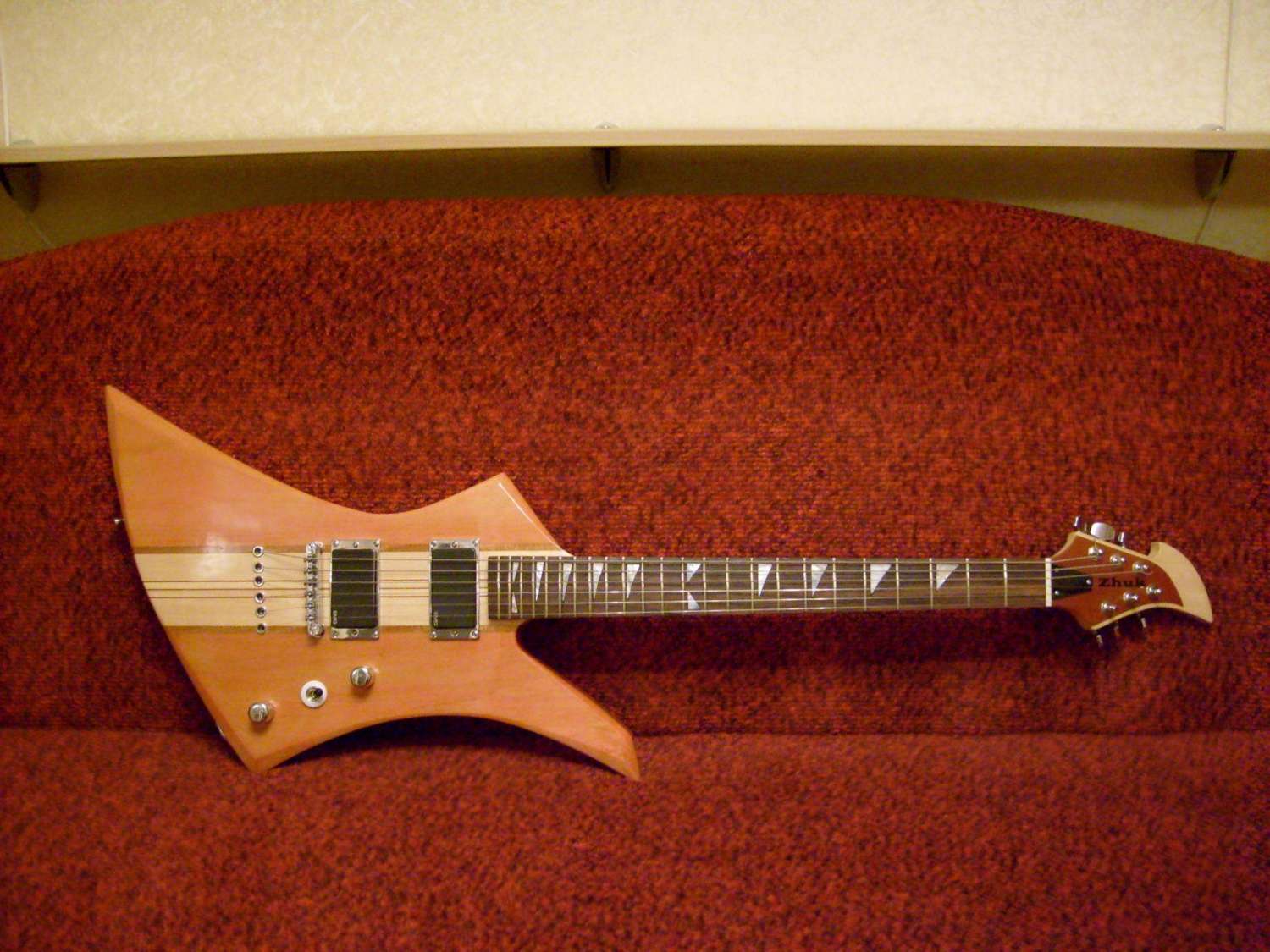

Делал как то Kelli,и тоже с волютой.Так прочнее,вообще предпочитаю головы цельные с волютой и под углом.
А форма действительно из всех эксплоэроподобных самая удачная.

Оффлайн Woolfer

  • Новичок
  • *
  • Сообщений: 22
  • Репутация: +3/-0
  • Группа НОРМА БЕЗУМИЯ
Re: Выкладываем Чертежи Гитар.
« Ответ #959 : Января 24, 2014, 15:12:41 »
Цитата: Андрей Школик от Января 16, 2014, 17:28:36
форма гораздо эргономичнее экспа, хотя-бы компактнее

Компактнее Экспа есть Эксп PRO ))
