Snazamanaz, Спаисбо)))


Qwass,  Последняя часть чертежей)))



[вложение удалено администратором]

Artur Mihalas, спасибо за желание помочь, но это всё у меня есть. Там в основном нарисованы компрессионники, и профили не везде правильные. Просто раньше не задумывался о том как это устроено... есть анкер и есть, крутишь туда-сюда, всё работает, а стал сам делать - дошёл до вставки анкера и задумался...
Анкер у меня такой:

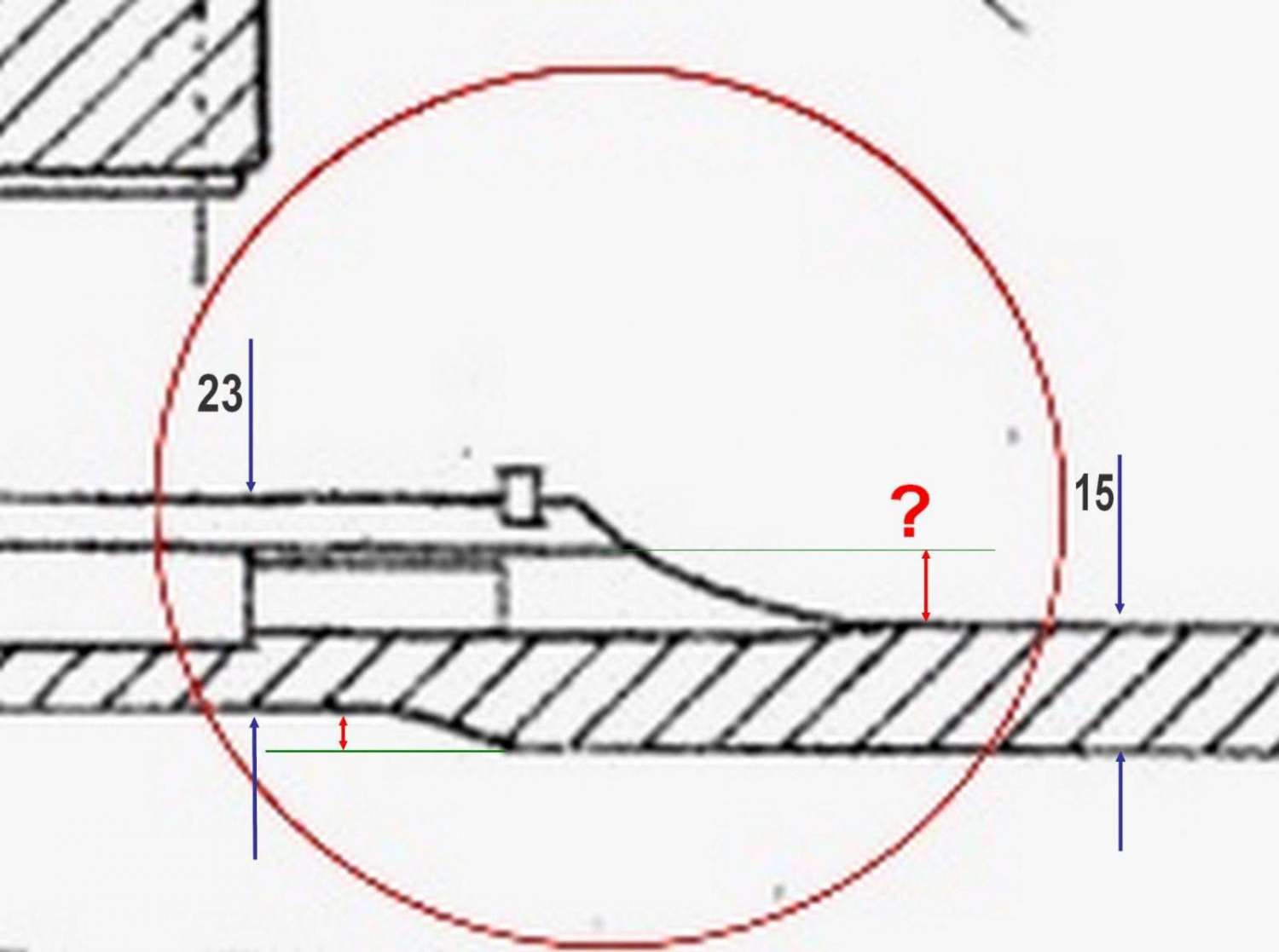

т.е. паз под него глубиной 10,5 мм, плюс гильза диаметром 9мм - полчается ещё почти 1,5 мм вниз, вот на том чертеже, что я выкладывал нарисовано по другому, там наоборот сначала тоньше, потом отверстие больше, и край его ниже плоскости пера. А как это сделать по чертежу непонятно...

только в голову приходит продолжить в этом месте анкерный канал фрезой на 9мм, а потом вклеить вставку... хоть это и неспортивно...

т.е. паз под него глубиной 10,5 мм, плюс гильза диаметром 9мм - полчается ещё почти 1,5 мм вниз, вот на том чертеже, что я выкладывал нарисовано по другому, там наоборот сначала тоньше, потом отверстие больше, и край его ниже плоскости пера. А как это сделать по чертежу непонятно...

УФ... я не уверен что я понял что именно ты имеешь ввиду... ты хочешь знать как сделан паз для самой "пули"
Так он делается не фрезером с обратной стороны, а сверлом со внешней...
ща попробую отыскать видео какие нибудь или фотки.. Кстати очень полено смотреть всякие видео по постройке инструмента твоего типа... много непонятных мелочей можно понять...

Посмотри тут на 9:15


One Piece Neck Build Part 4: Drilling Trussrod Holes



... и добавил:

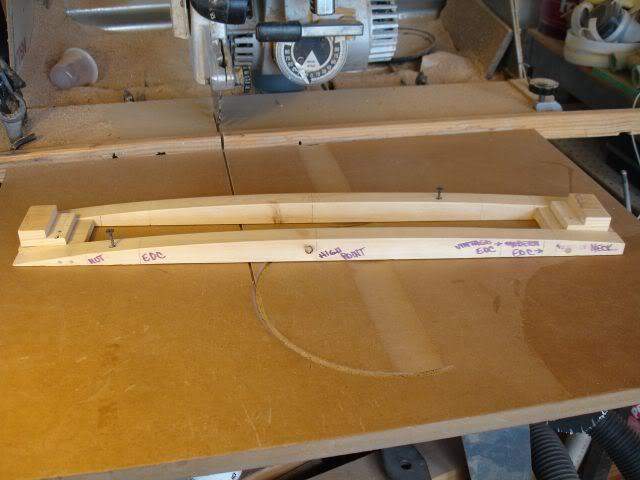

А для того чтобы выпилить паз, нужна такая приспособа, как на фото ниже:

если пулю в пятку вывести, все получится с прямым пазом. в противном случае нужно голову под углом. если ничего не путаю. либо анкер двойного действия перевернуть пулей вверх.
прости, твой анкер не могу разглядеть с телефона...

Про пятку сам думал, но не хочется что-то, потом трудности с регулировкой, или надо делать углубление в деке и вырез в пикарде...
Переворачивать анкер тоже вроде как не кошерно, хоть гитара и для личного пользования, но отходить от "стандартов" не хочется, ведь придётся при настройке прогиба крутить в другую сторону...
Artur Mihalas, спасибо за наколку, что-то про видео я сам не догадался, (посмотрю вечерком и пороюсь на ютубе, с работы никак  ) Просто надеялся, что у кого-нибудь есть в наличии чертёжик с профилем в разрезе и с размерами что и как...

Если есть у кого чертеж балалайки как у белова из парка горького,киньте чертежик

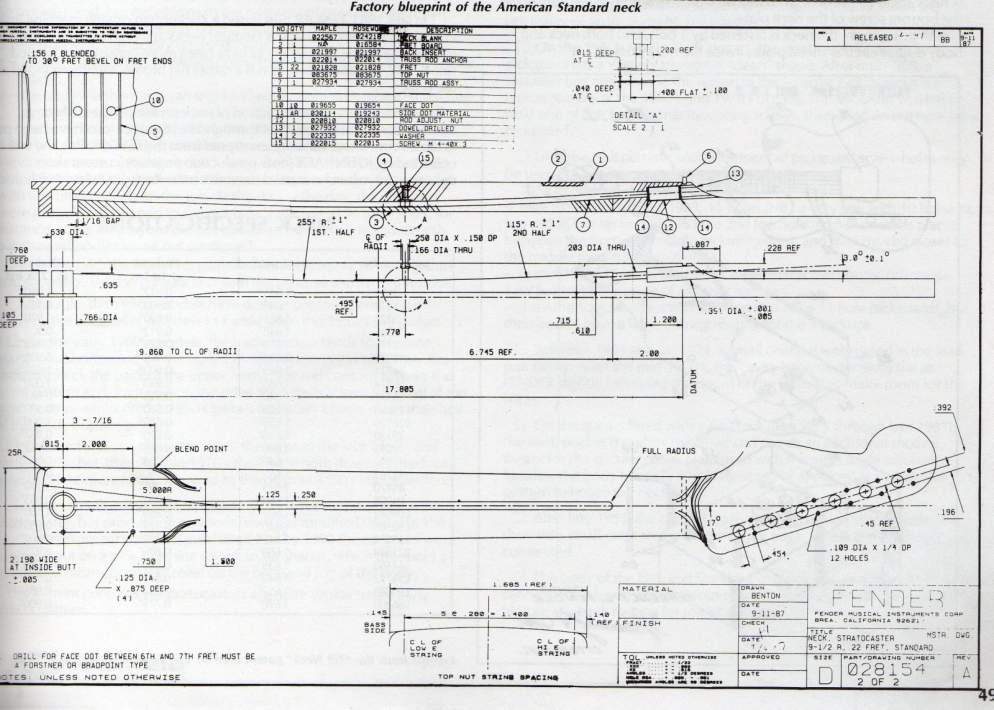

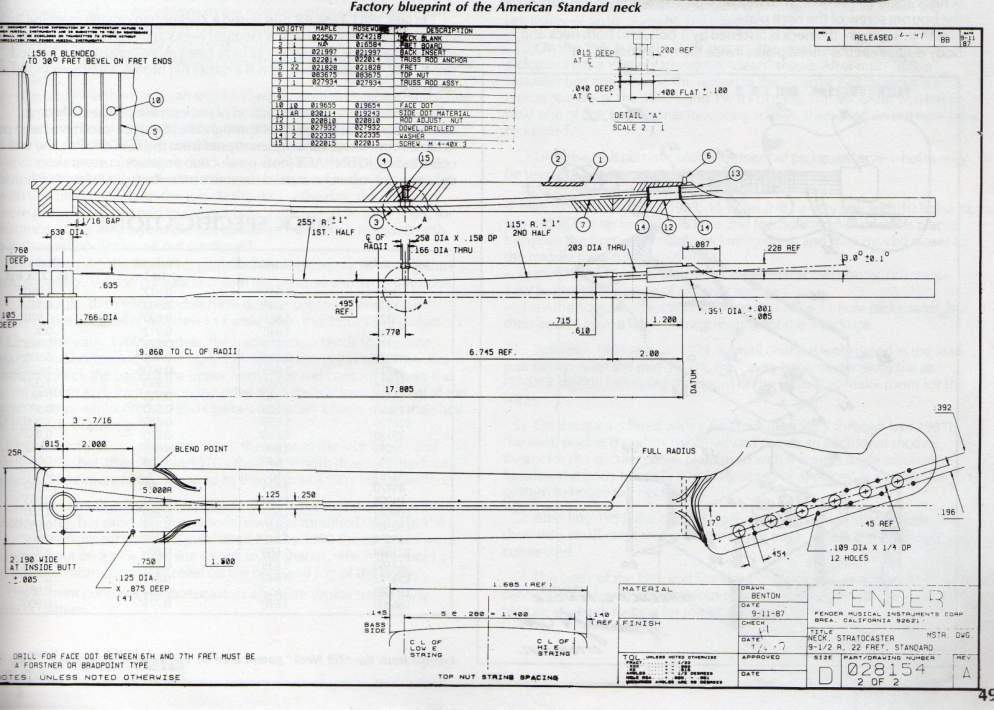

может чем поможет:
http://www.vintagekramer.com/company48.htm

Подскажите как прекрепить к сообщению dwg .Балалайка 1:1 ,мензура гибсоновская

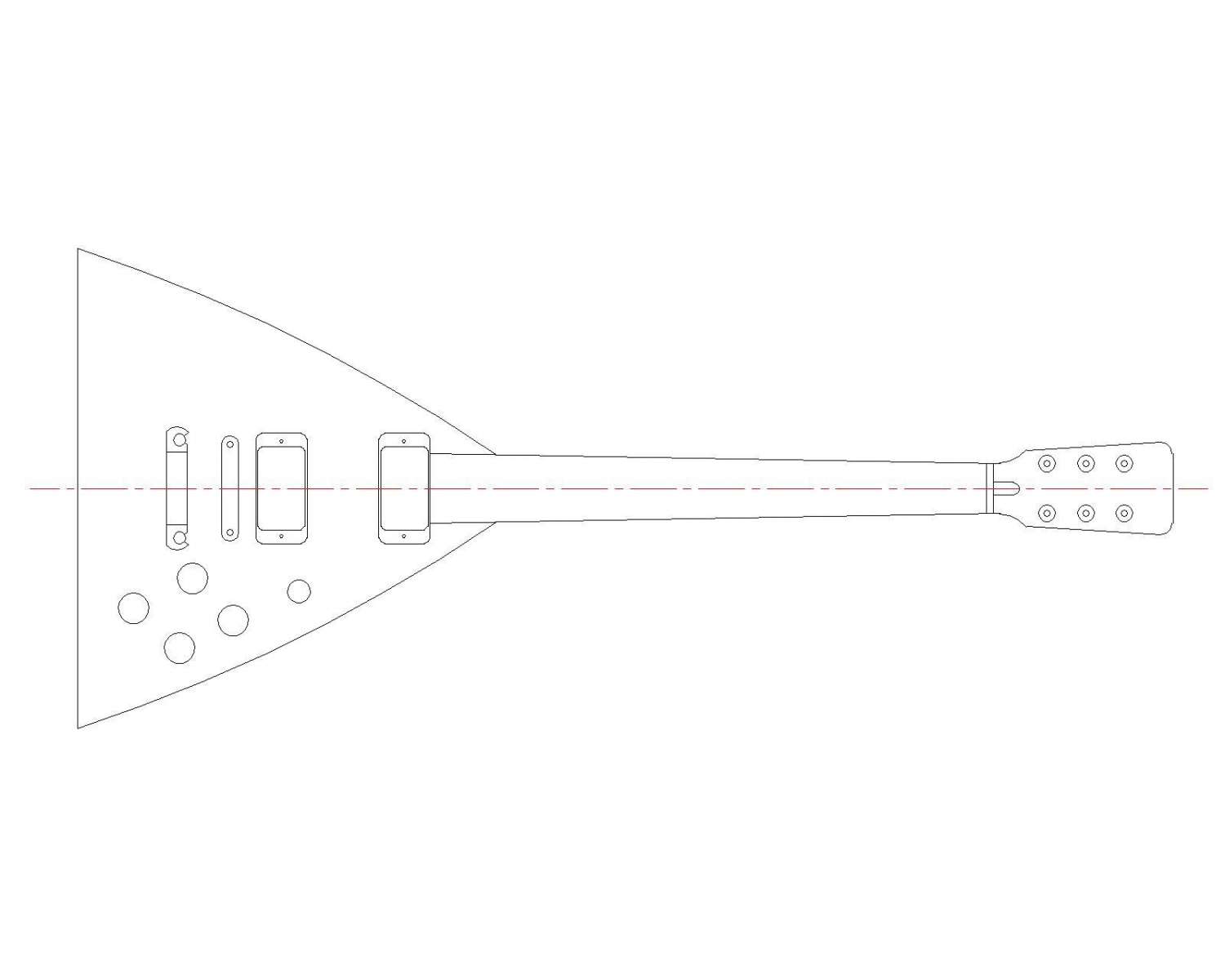

Чертеж балалайки в автокаде 1:1
