Re: Выкладываем Чертежи Гитар.
« Ответ #855 : Августа 09, 2013, 17:56:21 »
в примерах - очень "редкие" формы, нигде не найти...

Оффлайн gfan

  • Новичок
  • *
  • Сообщений: 78
  • Репутация: +2/-10
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #856 : Августа 09, 2013, 18:10:02 »
Странно, я думал эта форма гитары одна из самых популярных. Даже ничего подобного нет? Я конечно хочу сделать такую же головку грифа, но и с другой головкой чертеж мог бы подойти...  В любом случае, спасибо за ответ.

Оффлайн Алексей Бородай

  • Новичок
  • *
  • Сообщений: 1
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #857 : Августа 20, 2013, 02:55:34 »
Может есть у кого в кореле чертеж пикгарда Cort G110 или Корт серии G думаю пикгарды подходят. Нужно HSS или HSH.  Пробовал сам нарисовать не получаеться у меня, не умею я в кореле работать. А для того чтоб отдать на порезку, то нужен макет в кореле. Спасибо

Оффлайн Андрей Люлько

  • Частый посетитель
  • **
  • Сообщений: 234
  • Репутация: +12/-0
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #858 : Августа 27, 2013, 21:40:08 »
Спасибо всем кто потрудился. Основательная информация ;)
« Последнее редактирование: Августа 27, 2013, 21:42:40 от Андрей Люлько »

Оффлайн zhigarev

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач
Re: Выкладываем Чертежи Гитар.
« Ответ #859 : Августа 27, 2013, 21:58:23 »
Приветствую!
А есть у кого чертеж колка в dwg, в реальном размере? Желательно hipshot, но для планировки сойдет любой)

Оффлайн Dark-Syberia

  • Эксперт
  • *****
  • Сообщений: 1742
  • Репутация: +425/-4
  • Улыбайся и живи)
Re: Выкладываем Чертежи Гитар.
« Ответ #860 : Августа 27, 2013, 23:16:32 »
zhigarev, легче разобрать один)

Оффлайн ficus1987

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: Выкладываем Чертежи Гитар.
« Ответ #861 : Августа 28, 2013, 12:28:51 »
Вот посмотри, может пойдет, исправил расширение для автокада
« Последнее редактирование: Августа 28, 2013, 18:23:24 от ficus1987 »

Оффлайн zhigarev

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач
Re: Выкладываем Чертежи Гитар.
« Ответ #862 : Августа 28, 2013, 15:23:54 »
Цитата: ficus1987 от Августа 28, 2013, 12:28:51
Вот посмотри, может пойдет

Спасибо. А чем открывать? У меня только компас и автокад под рукой)

Оффлайн ficus1987

  • Эксперт
  • *****
  • Сообщений: 2050
  • Репутация: +68/-0
  • Process engineer...
Re: Выкладываем Чертежи Гитар.
« Ответ #863 : Августа 28, 2013, 18:24:07 »
Я сообщение подправил, второй архив для автокада вроде ???

Оффлайн zhigarev

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач
Re: Выкладываем Чертежи Гитар.
« Ответ #864 : Августа 28, 2013, 18:58:24 »
ficus1987, спасибо, то, что надо!!!

Оффлайн zhigarev

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач
Re: Выкладываем Чертежи Гитар.
« Ответ #865 : Августа 30, 2013, 17:49:58 »
а кто-нибудь проектировал семиструнные односторонние головы? не могу поймать угол головы, при котором струны идут прямо и параллельно друг другу. все время веер получается....

Оффлайн maxvinnie

  • Опытный
  • ****
  • Сообщений: 611
  • Репутация: +132/-1
  • vinnieguitars
    • building the custom handmade guitars and basses
Re: Выкладываем Чертежи Гитар.
« Ответ #866 : Августа 30, 2013, 19:21:45 »
958134-0

Оффлайн zhigarev

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач
Re: Выкладываем Чертежи Гитар.
« Ответ #867 : Августа 30, 2013, 19:24:26 »
maxvinnie, круто! уже спасибо)
а угол линии колков какой брать? я прикинул 17 градусов, но чего-то не то...

Оффлайн maxvinnie

  • Опытный
  • ****
  • Сообщений: 611
  • Репутация: +132/-1
  • vinnieguitars
    • building the custom handmade guitars and basses
Re: Выкладываем Чертежи Гитар.
« Ответ #868 : Августа 30, 2013, 19:26:11 »
16,29 градусов

Оффлайн zhigarev

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач
Re: Выкладываем Чертежи Гитар.
« Ответ #869 : Августа 30, 2013, 19:27:55 »
Цитата: maxvinnie от Августа 30, 2013, 19:26:11
16,29 градусов

хах! я почти угадал)

П.С. вы своими ответами вносите неоценимый вклад в гитару моей мечты! спасибо вам, парни)

... и добавил:

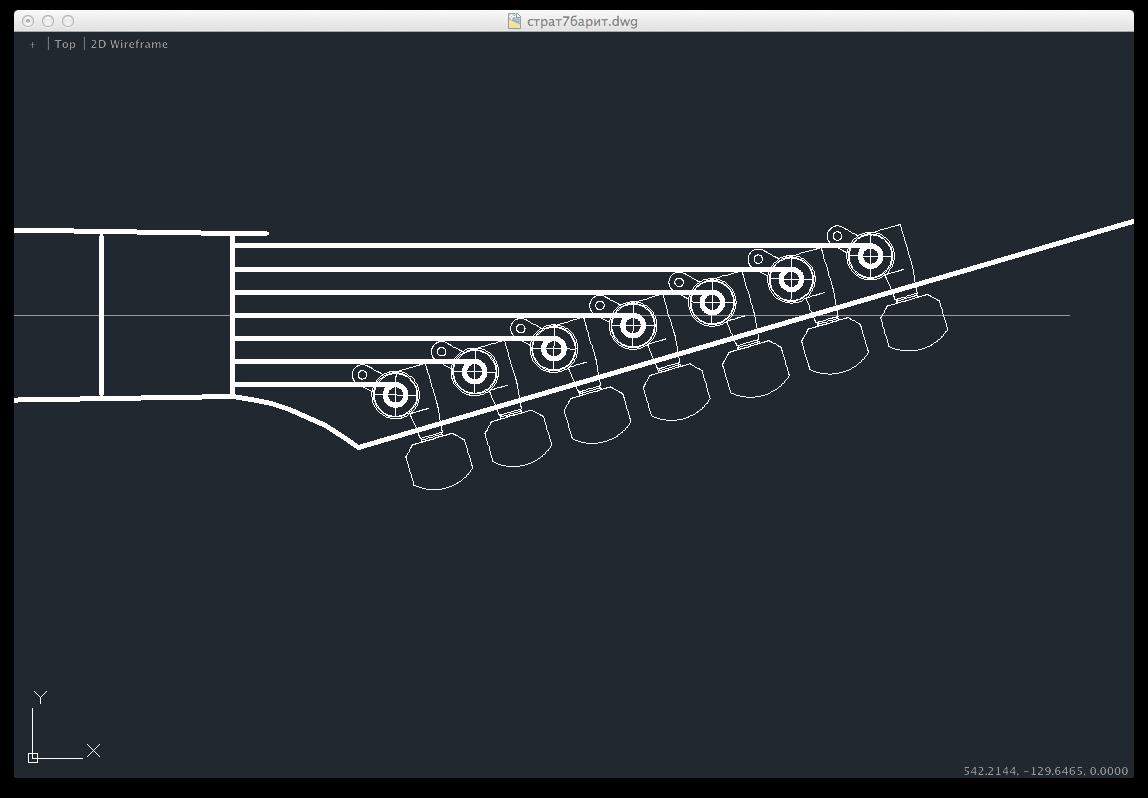

вот что вышло

а на какую глубину сажать колки? от кромки головы до штока колка имею ввиду.

maxvinnie, под какую ширину порожка расчет? я брал ибанезовский гриф 48мм.

... и добавил:

сколько отступать от порожка до первого колка?

Надеюсь не засыпал секретными вопросами)
« Последнее редактирование: Августа 30, 2013, 19:54:16 от zhigarev »
