Автор Тема: Клуб "Старьёвщиков" - собираем и реставрируем  (Прочитано 255727 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7805
  • Репутация: +2276/-17
  • Atypique
Re: Клуб "Старьёвщиков" - собираем и реставрируем
« Ответ #2295 : Января 14, 2022, 17:54:50 »
В момент покупки осенью 1973-го, мой литой монстр стоил в магазине 45 рублей, а весной 75-го, когда у меня в руках уже была повестка в армию, неожиданно пришёл один приятель и сказал, что есть чувак, который хочет мою педаль со всеми её прибамбасами выкупить за 90.
Предложение было неожиданное, и я призадумался.
Приятель, однако, был настойчив, и привёл убедительный аргумент: "впереди 2 года, и ты не знаешь, что будет после. А если захочешь, то ты легко сможешь собрать себе такую же. Не думай, продавай!" И я продал.
И приятель как в воду глядел: в армии, успешно пройдя кастинг как гитарист, я получил в своё полное распоряжение казённую Торнадо, из битых Альпинистов через пару месяцев я собрал свою привычную схему, а ребята-старослужащие из ансамбля пожертвовали мне педаль от органа Юность, куда я схему успешно переселил.
И жизнь продолжилась! ;D

R.S. Фото с довольной физиономией на моей обложке сделано ровно через год службы, когда я был поощрён недельным отпуском и, наконец, вынул из-за шкафа скучающую там свою гитару.

Тем временем, облезлый корпус советского жестяного квака готов обрести новое дно: я нашёл в закромах подходящую крышку от Нокиевского автомобильного бустера и намереваюсь использовать её незамедлительно:
https://disk.yandex.ru/i/2Vx-J7HOOABRfw

Оффлайн Geo1 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2399
  • Репутация: +1774/-17
  • Нас гитаристов двое----- Я да Хендрикс
Re: Клуб "Старьёвщиков" - собираем и реставрируем
« Ответ #2296 : Января 14, 2022, 22:53:38 »
Нет, моя педаль была стандартной лаконичной геометрии и она была выкрашена светло-серой молотковой эмалью.
Площадка управления потенциометром была монструозно массивна и имела чёрный ребристый резиновый вкладыш.

Тумблеры изначально находились на левой стороне. Я увеличил их число до 3: (вкл/выкл), (уа/уи), (чистый/перегруз).
Наращивания хвостовика требовал переключатель чистый/перегруз.

Ну ты заинтриговал !
Давай вспоминай ! Что за модель была  :)
Вот фузяку Анта подшаманил кое чего окультурил , вроде ниче … по моему мнению ее  немного не назначению использовали (больше двух струн звучать не должно иначе каша получается ) и к страту ее цепять надо , так что не судите строго , она еще не допилена до конца  :selfmade2:


https://youtu.be/6d2cz6N63yU
« Последнее редактирование: Января 15, 2022, 00:38:09 от Geo1 »

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7805
  • Репутация: +2276/-17
  • Atypique
Re: Клуб "Старьёвщиков" - собираем и реставрируем
« Ответ #2297 : Января 15, 2022, 01:39:36 »
Цитировать
Ну ты заинтриговал !
Давай в поминай ! Что за модель была
Предельным напряжением памяти из неё было извлечено такое: "армянская педаль арарат". Но это не помогло в поисках, увы...

Цитировать
больше двух струн звучать не должно иначе каша получается
Я это осознал давно! Квинта, кварта, квинтокварта, квартоквинта, квартоквинтокварта - эти интервалы звучат отлично с любым перегрузом.
Терция же, большая или малая, звучит прилично либо на тонких струнах либо с многокаскадными перегрузами.

Мой примус был устроен так: 3-х каскадный германиевый "Усилитель с непосредственной связью", автор Большов - на выходе у него я добавил диодную пару Д18 (они формируют шикарно виолончельный звук с продолжительным сустейном, и никакая унылая кремнятина с ними не сравнится), затем шёл Т-квак с переключаемыми конденсаторами моста 2х10 нФ/ 2х2,2 нФ - ("уа/уи").
В режиме "уи" получался плавный перелив звука, весьма напоминавший эффект Лесли, а с перегрузом он звучал вообще фантастически.
Примерно в 1/3 от положения полного открытия звука в режиме "уи" получался режуще-ледяной беспесочный звук, как у раннего Блэкмора.
С Т-кваком была тонкость - обычно его ругают за ненатуральность, и это правда - у него получается не "уа", а "уас".
Как это перебороть? Я обнаружил, что если в конце хода потенциометра 4,7 кОм поставить ограничитель хода 51 или 100 Ом, то проблема исчезает!
Это было моё ноу-хау, и я активно использовал его с 1974-го.
Через много-много лет я обнаружил естественный "ограничитель хода АЧХ" в Т-кваках Морли - там сопротивление фоторезистора моста в полностью засвеченном состоянии строго нормировалось документацией.
 ;)

Оффлайн Mallek

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • Лучше - враг хорошего.
Re: Клуб "Старьёвщиков" - собираем и реставрируем
« Ответ #2298 : Января 27, 2022, 07:13:24 »
Добрый день. С прошлого века остался вот такой аппарат. Roland - RA-50.Состояние и работоспособность отличное.Без ремонтов и вмешательств.Если у Вас есть желание и возможность,можете приобрести для музея. Возможно кому то будет интересно. . Не дорого.Находится г. Минск. Р.Б.. Мой mail.    jurgenp59@rambler.ru




Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5385
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Клуб "Старьёвщиков" - собираем и реставрируем
« Ответ #2299 : Января 27, 2022, 08:37:47 »
щаз кого то за оффтоп то нахлобучат...  ;D

Оффлайн ivanches

  • Частый посетитель
  • **
  • Сообщений: 227
  • Репутация: +69/-9
  • GuitarPlayer.Ru fan!
Re: Клуб "Старьёвщиков" - собираем и реставрируем
« Ответ #2300 : Февраля 07, 2022, 07:33:09 »
Есть у меня одна страсть :'( Не могу спокойно пройти мимо старинных вещей, книг,картин... Собираю всякое г...
Тут вообще, дали здание в центре Москвы 1904 года постройки(внутри все ломать будет) на разграбление. Я собрал команду "мародеров"  из друзей художников, реставраторов и прочих халявщиков, и теперь как дурак (нет чтобы дома сидеть :)) отрываем подоконники (старинные дубовые которым лет 100точно, художникам на багет), отвинчиваем бронзовые ручки, спиливаем старинную (шикарную) плитку, простукиваем стены (на предмет закладки) а вдруг Клад!! Пипец, лечиться мне надо.Есть тут такие :lupa:

От модератора: просьба в данной теме придерживаться тематики раздела, т.е. музыкального и звукового оборудования.
Ну, это Вам скорее в тему "чёрных копателей" надо. Скоро весна, снег как сойдёт со своими "миноисктелями" по полям пойдут :D
Я тут как то себе пару лет назад то же "миноисктель" взял. Нашёл два куска проволоки и старый , ржавый ковш от трактора какого то ;D Проволока не нужна, а ковш тяжёлый, трактор нужен. Так и оставил все свои находки на местах их пребывания ;D

... и добавил:

Вообще если тяга к вещам, то это чего то не здоровое. Типа нашёл монетку какю то и оргазм наступает от обладания ею ;D Если что то восстанавливать, оживлять т.с., вникая в старые технологии, сидеть - творить! То это достойно уважения.

... и добавил:

Сама по себе вешь, без человека, не интересна! даже какая археологическая раскопка мне ничего не скажет. А вот знающий человек если её историю рассказывать начнёт, то уже интересно будет! Уже некая магия появляется.

... и добавил:

Mallek, на помойку несите. Археологи подберут, уверяю ;D Или жаба душит сердцем и всем существом к этой вещице прилипли что оторвать только за деньги можно, т.с. компенсировать сердечную рану ;D
« Последнее редактирование: Февраля 07, 2022, 07:50:40 от ivanches »

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5385
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Клуб "Старьёвщиков" - собираем и реставрируем
« Ответ #2301 : Февраля 07, 2022, 09:40:41 »
Заполучил в свои загребущие руки капсулу времени из 79того года, аж в заводской коробке... 1ЭПУ73С

Это ЭПУ интересно тем, что хоть и выглядит как винил-киллер второго класса из "проигрыватель школьный", на самом деле вполне взрослая штука, с приводом пассик-ролик, механической(!) подстройкой скорости вращения, безрезонансным тонармом с регулировкой веса и антискейтинга, отключаемым фулл-авто на механике, и при должной отстройке способна выдать 0,07% детонации при паспортных 0,15%. Не зря их ставили в высшего класса системы.

Состояние с одной стороны - ой. Смазка окаменела, резинки сденатурировали (включая запасные, что были приложены с завода в том же самом 79том году)... Но с другой стороны - подшипники и посадочные не раздрючены многодесятилетней эксплуатацией, демпферы тонарма не разбиты, 2,5килограммовый блин хорошо сбалансирован, автоматика работает как часы, и даже с усилиями гораздо меньше ожидаемых. Осталось перебрать, смазать, и померять что оно реально умеет. И послушать. А там уже думать над плинтом и прочими мелочами.

Полный комплект кроме головы (но их то у меня есть), всё заводское, даже ниточка что б тонарм не болтался при перевозке. И он реально никогда не включался, это то видно
Автоматика при этом пашет, и даже усилия не конские. Я думал хуже будет.
На данный момент скачана и изучена библия по ремонту и настройке "виктории 003", механика, кроме демпфера, перебрана и перемазана, движок раскоксован, смазан и на пробу запущен (включеный - я его не слышу), резинки заказаны.











« Последнее редактирование: Марта 27, 2023, 14:38:07 от GeorgeM »

Оффлайн Geo1 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2399
  • Репутация: +1774/-17
  • Нас гитаристов двое----- Я да Хендрикс
Re: Клуб "Старьёвщиков" - собираем и реставрируем
« Ответ #2302 : Февраля 07, 2022, 10:55:29 »
GeorgeM,
Вещь!
Поздравляю !

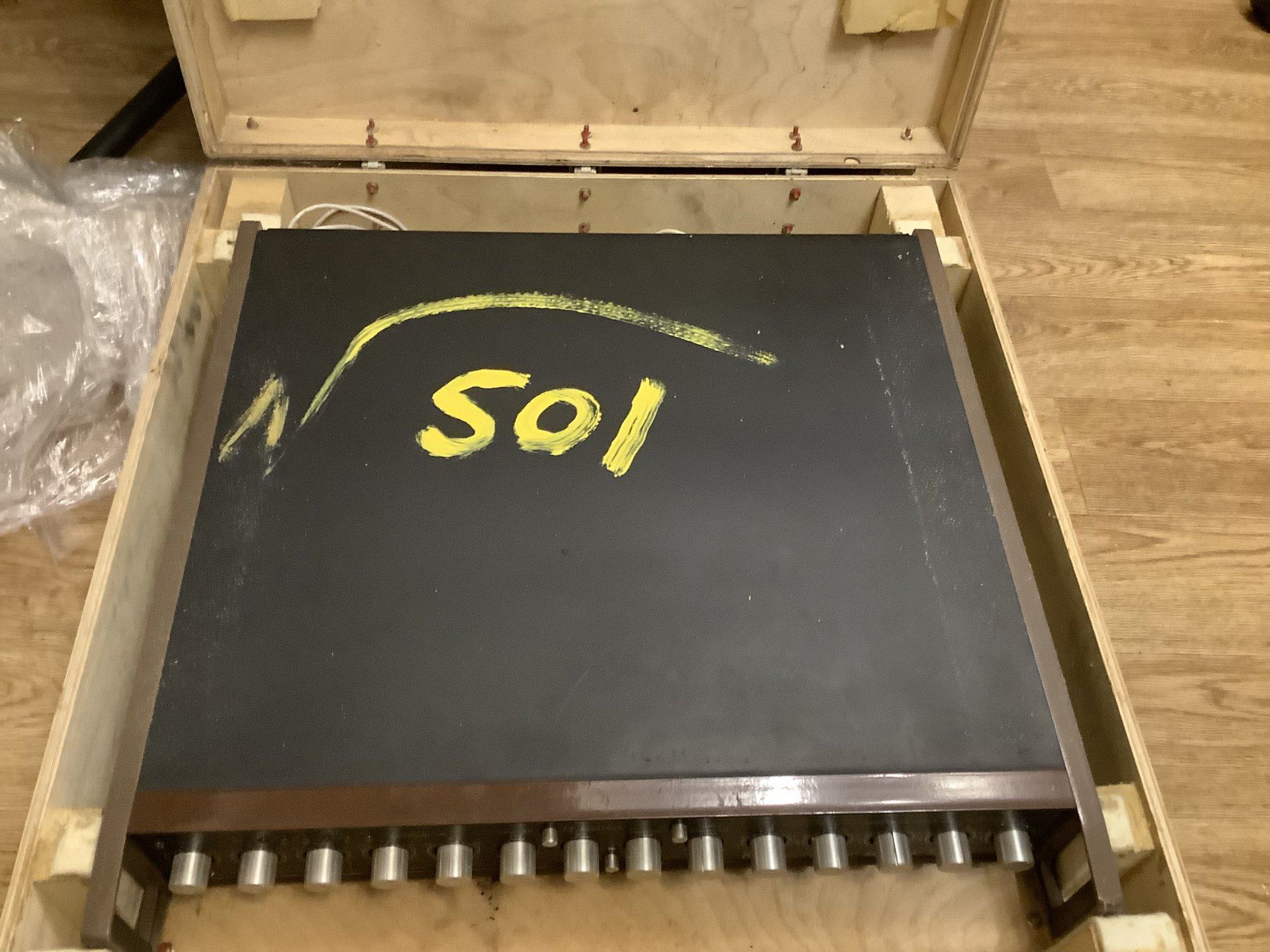

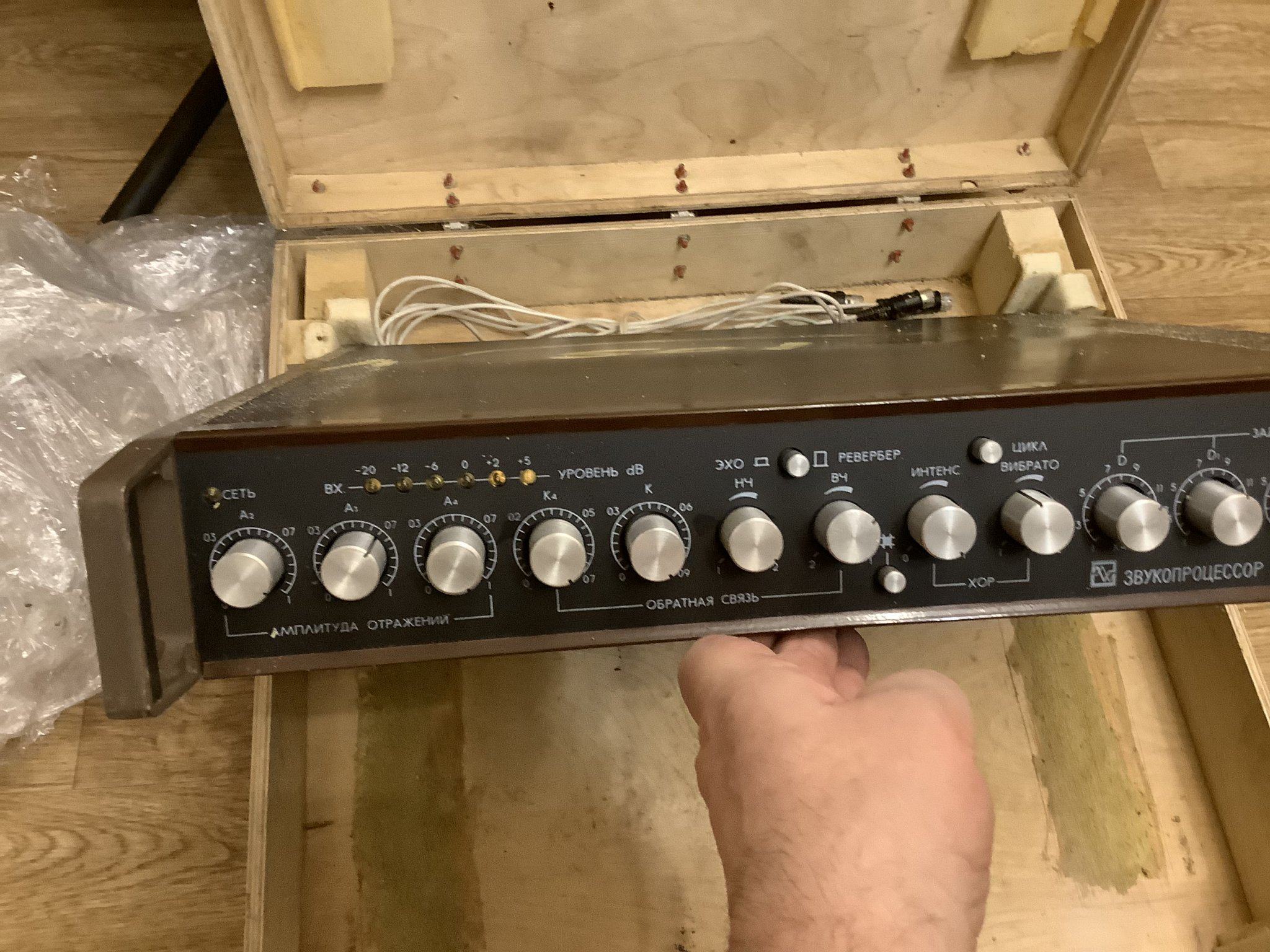

Я тут тоже очередное кое чего редкое в хорошем состоянии приобрел  :)
Очень интересный аппарат с качественным звуком .

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5385
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Клуб "Старьёвщиков" - собираем и реставрируем
« Ответ #2303 : Февраля 07, 2022, 11:11:21 »
О, венец звп-1  ;)
Всегда хотел его послушать, насколько взрослый прибор... Идея у него по тем временам прямо ух!
« Последнее редактирование: Февраля 07, 2022, 11:20:12 от GeorgeM »

Оффлайн Geo1 Автор темы

  • Эксперт
  • *****
  • Сообщений: 2399
  • Репутация: +1774/-17
  • Нас гитаристов двое----- Я да Хендрикс
Re: Клуб "Старьёвщиков" - собираем и реставрируем
« Ответ #2304 : Февраля 07, 2022, 16:43:09 »
О, венец звп-1  ;)
Всегда хотел его послушать, насколько взрослый прибор... Идея у него по тем временам прямо ух!

Верно , чуть поправлю …  ЗВП 081
Прибор реально взрослый , звучит достойно , как всегда нет нормальных видосов , но в нашем деле это хорошо , ибо как появляется отличные примеры звука , так сразу ценник взлетает до небес ! А учитывая что сделали их очень мало , хрен потом такой купишь
Так что пусть на тубике в них пердят типа Рассс , разз… ддддваасьььь … в китайские шурики  :)

Оффлайн GunFighter

  • Живу на форуме
  • *******
  • Сообщений: 19904
  • Репутация: +7020/-48
  • Мечты всегда рядом. Просто соберись с духом.
Re: Клуб "Старьёвщиков" - собираем и реставрируем
« Ответ #2305 : Февраля 15, 2022, 19:22:23 »
о, был у меня такой венец. в те годы реально хорошая штука. годика три четыре у меня отработал пока не был продан

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1356
  • Репутация: +343/-1
  • Если нельзя, но очень хочется, то можно
А я на днях выхватил комбоусилитель Советского производства "ЭЛЕКТРОН 10" ! Не скажу, что он прямо алмаз в куче музыкальных усилителей, но он был у меня в школе самый первый. Вечно хрипели регуляторы, фонил, внешний вид был как у анахроника. Но играл! Через год купили современные транзисторные усилители, но вот именно его давно хотел иметь.











Для 50 летнего аппарата состояние не самое ушатанное. При включении даже работал. Никто в него не лазил, все родное. Даже лампы 1970 года и все рабочие, хотя видно, что поработали изрядно. Все 4 динамика 4ГД-28 в отличном состоянии.





Начал восстановление. Разобрал на молекулы. Корпус шлифанул от старого покрытия, снял тупую и акустически точно непрозрачную ткань. Ее предыдущий хозяин заменил.
Первым начал реанимировать блок предварительного усилителя. Увы, все пленочные конденсаторы пришлось поменять на новые. Может Roderstein и Epcos и не самые похожие на те К 40П-3 и БМТ-2 , но их емкость улетела от схемной в 2-2,5 раза.






Ну и детали, которые новые точно не найду - это переменные резисторы с длинным штоком. Попробую восстановить. Если нормально не заработают, то придется точить удлинители к современным.



Выложу схему комбика. Первым этапом планирую оставить лампы 6н2п-ев и новую четверку 6п14п. Это чтобы послушать и так сказать вспомнить как это было. Но скорее всего гитарный вход переделаю на 12АХ7 или подобную. Поэтому внимательно рассмотрю предложения по изменению схемы. Может кто уже делал такого старичка.  ;)




Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7805
  • Репутация: +2276/-17
  • Atypique
Цитировать
внимательно рассмотрю предложения по изменению схемы

Резистор на входе преампа (R1 33 кОм) определённо напрашивается на существенно бОльший номинал ;)

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1356
  • Репутация: +343/-1
  • Если нельзя, но очень хочется, то можно
Geezer, Это наверно чтобы ни в коем случае не получить перегруженный звук  :D . Вчера выпаивал его при замене гнезда, но не промерил. Но на всех вариантах схемы, что есть у меня он 33к. Послушаю с такими номиналами, потом скорей всего заменю на типовые 1м-68к. Спасибо!

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7805
  • Репутация: +2276/-17
  • Atypique
Цитировать
наверно чтобы ни в коем случае не получить перегруженный звук

Низкоимпедансный вход тупит резонансный пик АЧХ звукоснимателя, что сглаживает шлепки и скрежет медиатора.
При игре с ним на чистом звук заметно мутнеет, но для последующего перегруза это целесообразно.
Здесь вопрос индивидуальных и стилевых предпочтений ;)
