Жестокие бездушные жители соседнего поселка оставили на помойке почти новенький теплый ламповый Рекорд В312     Кажись даже рабочий. Ладно еще прошлой зимой, там же , откопал, и приютил в своем домике Панасовскую плазму , рабочую, без пульта, и в идеальном состоянии, а теперь жара, и , видимо некоторые окончательно теряют берега

Подскажитя люди добрые куды ( в какой каскад ) подключить низкочастотный видео сигнал  ( с тюльпанного выхода видака или двд ), хочу пару раз отностальгировать любимую,  еще спокойнойночималыши  по такому смотрела

Отличный телик!   Я таких два принес с помойки и оба работали после смены ламп. 10 лет пользовался!



Возможно что никуда видеосигнал не подключить.  Там ещё пал секам не совпадает.

И проблема номер два:
Если ваш видик умеет запускать сигнал в антенный штеккер, то это будет в дмв диапазоне, а у вас на телике только мв.
То есть нужна приставка дмв->мв  . На авита ещё продают, тк такая приставка нужна и дачникам и жителям села, ибо современные DVT2  приемники также сигнал загоняют в дмв диапазон, а старые телики у дачников только мв.

Я таких два принес с помойки и оба работали после смены ламп. 10 лет пользовался

В начале 90-х дело было - у отца на работе выдали масштабную премию, и родители купили большой Сони Тринитрон.
К тому моменту дома было 2 телевизора - огромная и тяжеленная цветная "Радуга", и такого же класса ч/б "Рекорд".
После приобретения японского телевизора стало ясно, что "в борьбе двух систем" капитализм одержал убедительную победу, и нашей архаичной технике место на свалке истории.
В один из выходных дней мы с отцом выволокли "Радугу" из подъезда, погрузили её на санки и отволокли на ближайшую помойку.
Вернувшись домой, перевели дух, и решили, что ч/б гробу место на свалке тоже, и решили не откладывать дело в дальний ящик - оттащили его на помойку тоже.
Притащив туда второй телевизор, были несказанно удивлены: первый телевизор, огромный и неподъёмный, бесследно исчез!

поставлю на радиолу
ригонда
урал
кто там еще был



В ходе раскопок курганов на чердаке был обнаружен культурный слой начала конца прошлого века.
Многие артефакты удалось идентифицировать самому, кое что с помощью ИИ и всяких пока ещё доступных гуглов.
Но без помощи клуба полностью раскрыть тайны предков не удалось.

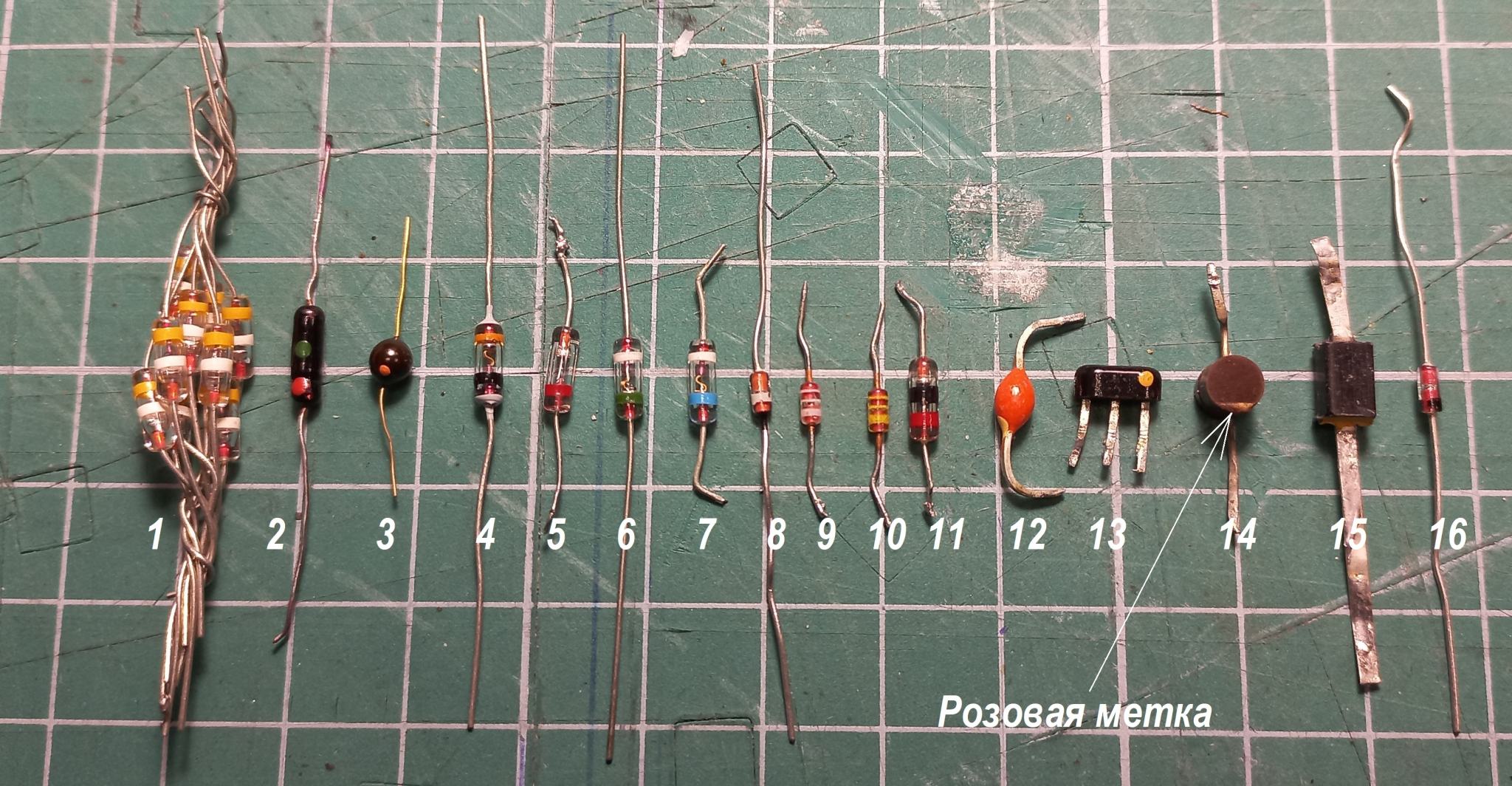

по сему прошу помощи клуба:
Мои предположения:
1. КС156А (хотя кольца, как мне кажется, не оранжевые, а желтые. И у меня есть с реально оранжевыми полосами, а эти - как будто выцвели)
2. Д9Ж (мультик показывает падение напряжения в районе 250мВ, хотя у гермашек, вроде как , должно быть больше)
3. КВ104Д
4.  - ? - звонится как диод, падение 0,6В
5. Д9В
6. КС139А
7. КС133А
8. КС215Ж
9. КД521Г
10. КД521В
11. КС168А
12. КД209В или КД221Б
13. КС111А или КДС111А - варикап
14.  ? - звонится как диод, падение 0,445В
15. КД105Б.
16. ? по виду очень похож на 1N4148 , похоже это КД522Б.
По стабилитронам для уверенности, нужно, конечно просто промерить напряжения стабилизации, и я это сделаю вскорости.
Но пока - если есть ещё такие динозавры, которые помнят, что раньше были  бумажные справочники - прошу подтвердить или опровергнуть на соответствие.

Спасибо, на компе завтра посмотрю

den-ssdd, спасибо!!!!!

... и добавил:

Пункты 8 и 16. Два очень схожих прибора, но похоже, что это не КС175Ж и КС213Ж.
п.8 (предположительно КС175Ж).

Стекло, черная метка с торца и белая полоса.
По справочнику это - Д818А, и это похоже на правду. Не звонится в режиме мультиметра ни в одну сторону.
При замере - 9 вольт при 10мА.
п.16 (Предположительно КС213Ж).

 Стекло, одна черна полоса у одного из торцов.
Звонится как диод. При проверке в режиме стабилитрона Uст=8В, при 5мА. По справочнику маркировка и показания совпадают с стабилитроном Д814А1.
Не исключено, что какая то из полосок со временем отлетела, как это произошло с 2С156А, полоска просто сама отпала, пока я его разглядывал.

yoric, спасибо за табличку  !

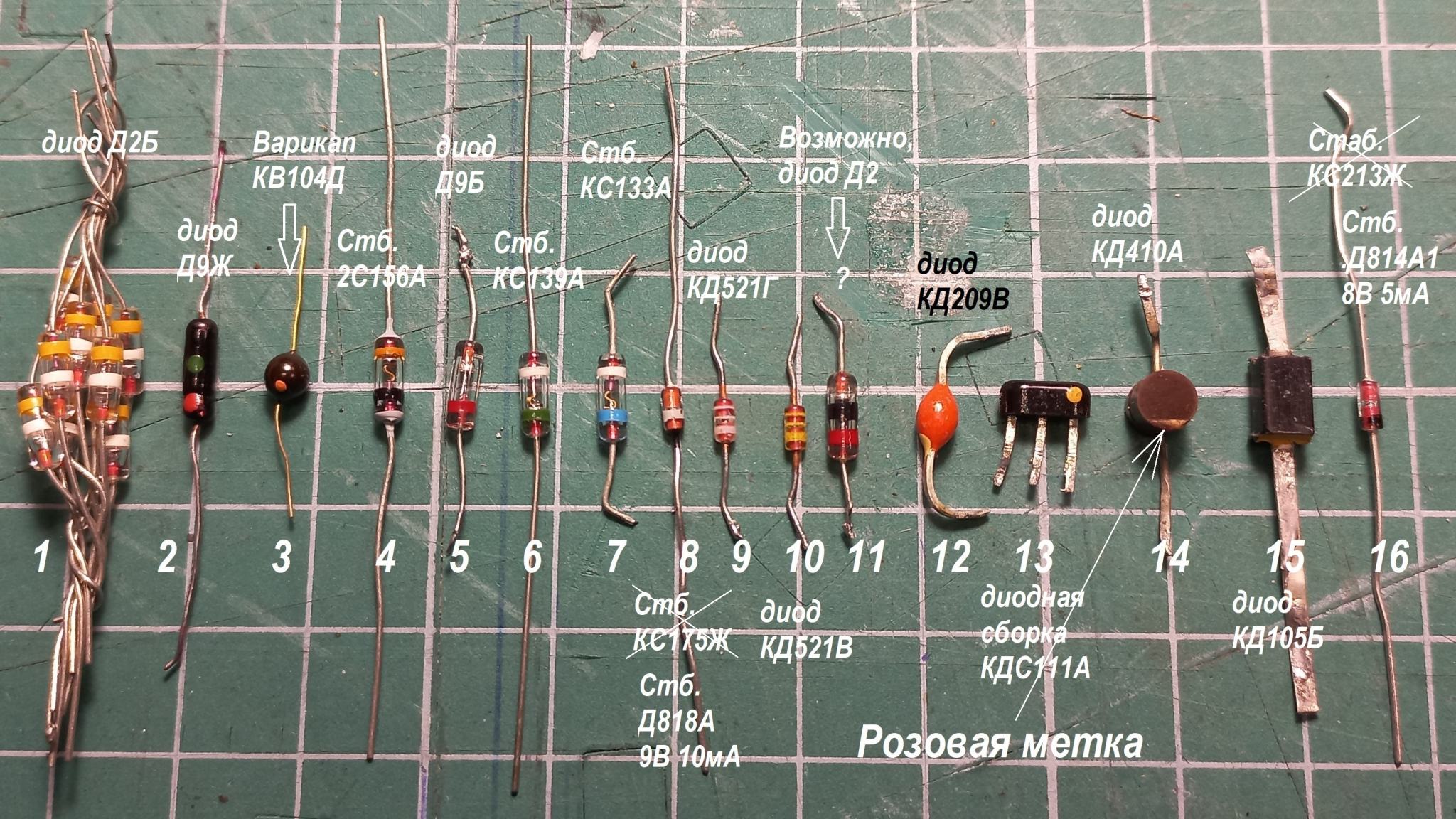

Картинка с исправлениями после замеров, может кому пригодится:
 den ssdd с исправлениями.jpg

Принес с помойки , отреставрировал , 1980г.в. Вот теперь винтажные трансы рассчитывать будем с ним

А что за реставрация?
где-то лежал вроде похожий... Припоминаю что-то от кнопок не те команды приходили...
