dekra, мне кажется или там на сетки обеих выходных ламп идёт провод от точки G? Должно быть на одну от точки G, на другую от F.

dekra, мне кажется или там на сетки обеих выходных ламп идёт провод от точки G? Должно быть на одну от точки G, на другую от F.

Rolly, мне кажется или на той картинке выпрямитель мостовой?

... и добавил:

Leronchik, он УЖЕ запутался

... и добавил:

Я бы даже сказал, что запутался ещё до начала сборки

... и добавил:

В общем, как всегда. Очень интересно посмотреть на монтаж

bottle, я не проверял всё, может и так, но гудит - значит работает.

А я вот захотел проверить, но ничего не понял

dekra, мне кажется или там на сетки обеих выходных ламп идёт провод от точки G? Должно быть на одну от точки G, на другую от F.

Кстати не, тут ошибки нет, там левее ещё пара ламп нарисована. Лейаут от 100 Вт

А, о, слона и не приметил.

Ну может проблема в этом и есть: схема одного усилителя, рабочая документация от другого, нарисовано хз как, мне 60, я ничего не понимаю, мне тяжело, но вы мне объясните, т.к. старость надо уважать.

... и добавил:

О, а фотки-то есть, на 130 странице, ща позырим Красиво всё, зацапонлачено

... и добавил:

На фотках 100 Вт.
dekra, ты какой усилок строишь?

... и добавил:

В общем, на фотках видно, что монтаж выполнен аккуратно, но чё куда не определишь.
Цапонлак на пайках для того, чтобы разнообразить процесс наладки: в одном месте щуп ткнёшь, одно покажет, в другом - другое, чуть поковыряешь, третье

Монтаж действительно аккуратный,  даже что то не вериться что паял совсем далекий от радиотехники человек. Не похоже на первую конструкцию...
Колитесь!

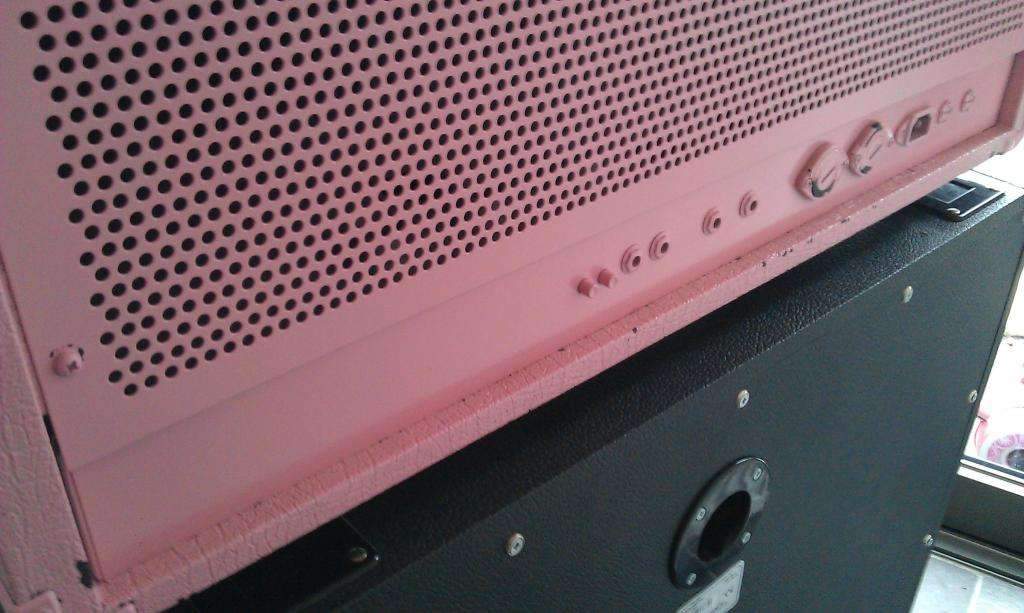

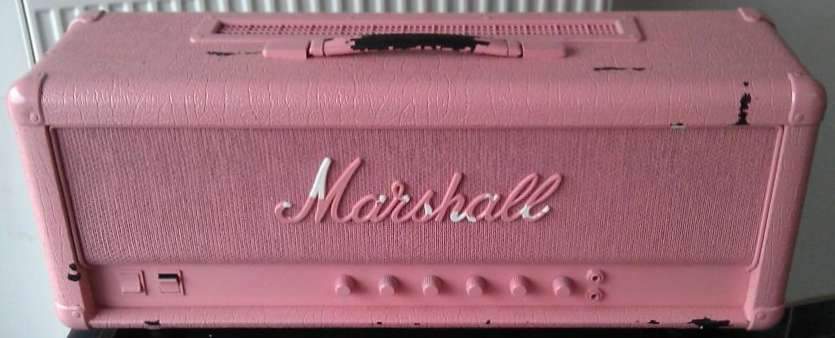

Однажды, случайно увидел, как собрал усилитель какой-то американец и перевёл кто-то из наших. Мне очень понравилось. Потом увидел схему, нарисованную, как для детей. Я посмотрел и решил сделать. На eBay в Бельгии я увидел розовый усилитель, как оказалось манекен. Подробно описано в конце 93 страницы. https://guitarplayer.ru/index.php?topic=112456.1380 Я его купил, ободрал краску и сделал всю механическую часть. Нарисовал все детали усилителя и припаяв один проводок по скаченной с Интернета схеме, рисовал этот провод ок и так до самого конца. Вот и всё!

Однажды, случайно увидел, как собрал усилитель какой-то американец и перевёл кто-то из наших. Мне очень понравилось. Потом увидел схему, нарисованную, как для детей. Я посмотрел и решил сделать. На eBay в Бельгии я увидел розовый усилитель, как оказалось манекен. Подробно описано в конце 93 страницы. https://guitarplayer.ru/index.php?topic=112456.1380 Я его купил, ободрал краску и сделал всю механическую часть. Нарисовал все детали усилителя и припаяв один проводок по скаченной с Интернета схеме, рисовал этот провод ок и так до самого конца. Вот и всё!

Нихера не понял.  Сдается мне нас тупо тролят.

 Я так и не понял, последнее включение с лампами было или без?
[/quote]


Re: Строю JCM800
« Ответ #1976 : Июля 14, 2016, 15:05:02 »
Цитировать Изменить
Сообщаю результаты запуска усилителя. Что-то там сгорело. Включаю питание все лампы греются, при включении стендбай, что-загудело и всё. Предохранители целые, но при включении стендбай, никакой реакции. Лампы все греются. Схему всю проверял с четырех утра, всё соответствует. Что и из-за чего это произошло, не знаю. Вот такие дела.
