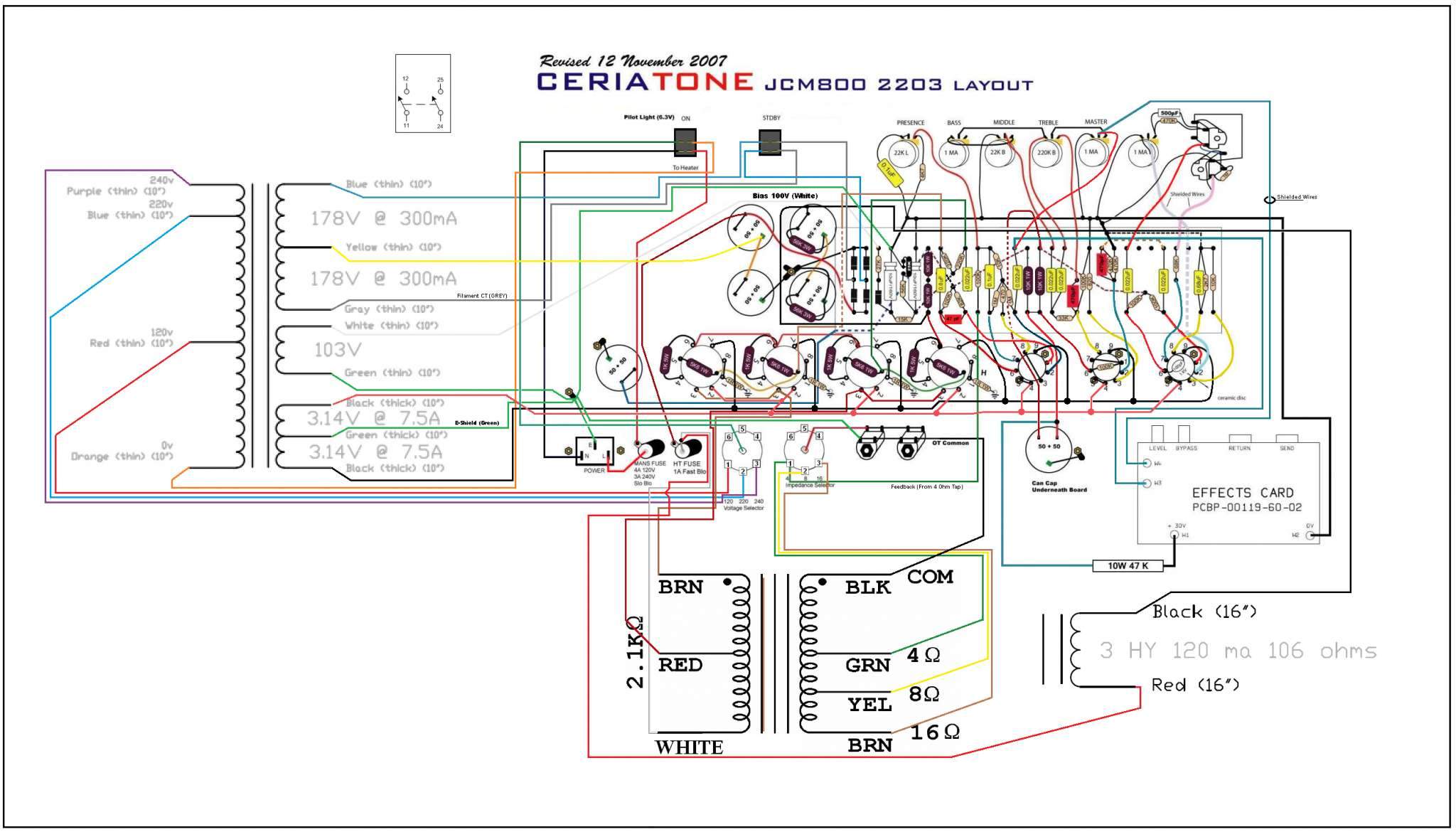

Re: Строю JCM800
« Ответ #2085 : Июля 28, 2016, 20:16:30 »
Цитата: Leronchik от Июля 28, 2016, 19:50:24
Да в ошибках монтажа, как впрочем всегда. Напутан  номинал резистора  в цепи анодного питания преампа, неправильно подключены обмотки выходника (центральная на анод лампы), были неточности в распайке входных разьемов и т.д. Тяжело конечно было все это размотать на расстоянии, по скайпу, но вроде получилось. Час назад прошел испытания гитарой. Хозяин приведет усилок в товарный вид, приберет оставшиеся хвосты проводов, все закрепит и в принципе  :i_am_so_happy:

Всем спасибо огромное, кто принимал участие в запуске усилителя!!! Особая благодарность и низкий поклон Leronchik!!!!!!! После удаления всех "соплей", сделаю подробный отчет с фотографиями!

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • Репутация: +43/-0
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2086 : Июля 29, 2016, 00:43:37 »
новых корявостей не привнеси (полезно сфоткать дотого)

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2266/-69
  • не шарю ваще
Re: Строю JCM800
« Ответ #2087 : Июля 30, 2016, 22:44:02 »
dekra,  :poz:
я вообще все эти сопротивления с полосками тупо меряю перед тем как припаивать :D вот млт наши - нормальные - написано 100к - значит и есть 100к. а полосатые эти :pozor:

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2088 : Августа 01, 2016, 19:12:36 »
Цитата: akl от Июля 30, 2016, 22:44:02
dekra,  :poz:
я вообще все эти сопротивления с полосками тупо меряю перед тем как припаивать :D вот млт наши - нормальные - написано 100к - значит и есть 100к. а полосатые эти :pozor:

Не буду оправдываться, просмотрел, виноват.

... и добавил:

Сегодня закончил убирать "сопли". Усилитель работает, но на двух лампах. Одна лампа коротнула, не знаю рабочая или нет? Как проверить не знаю. Надо похоже покупать новые, подобранный квартет. Завтра сделаю снимки и выложу их здесь. Сегодня уже поздно у нас уже 23:22.
« Последнее редактирование: Августа 01, 2016, 19:22:17 от dekra »

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 976
  • Репутация: +204/-0
Re: Строю JCM800
« Ответ #2089 : Августа 01, 2016, 21:32:10 »
Цитата: dekra от Августа 01, 2016, 19:12:36
Одна лампа коротнула, не знаю рабочая или нет? Как проверить не знаю.
Нулевое - проверить герметичность лампы, глянув на геттер - должен быть зеркальный налет на лампе, если он побелел - лампе каюк.
Первое - проверить накал. (ножки 2 и 7) Если смотреть тестером - сопротивление будет низким - в районе нескольких Ом.
Второе - проверить, нет ли замыкания катода на подогреватель - (не должно быть замыкания между ножкой 8 и любой из накальной - 2 или 7)
Следующее - проверить, нет ли провисания сеток и замыкания их на анод, катод и между собой (прозвонить между собой ножки 1,3,4,5,7 во всех комбинациях). Если замыкания нет - лампа потенциально годная. Дальше проверять на стенде (которого у Вас нет) или в аппаратуре.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #2090 : Августа 02, 2016, 09:03:10 »
По выводах мы пробегали, вроде не коротит, но что на самом деле внутри  ??? Ее хитро прошило, выводы внизу подкаптились. Возможно просто между выводов прострел случился, не в балоне? Попробовать ее через отдельный предохранитель подключить, что ли?
Но там еще есть проблемка. Все лампы имеют очень разный ток покоя. Вот, из моих записей:
1 - 28 мА;
2 - 33 мА;
3 - 39 мА;
4 - 54 мА.

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2091 : Августа 02, 2016, 10:52:13 »

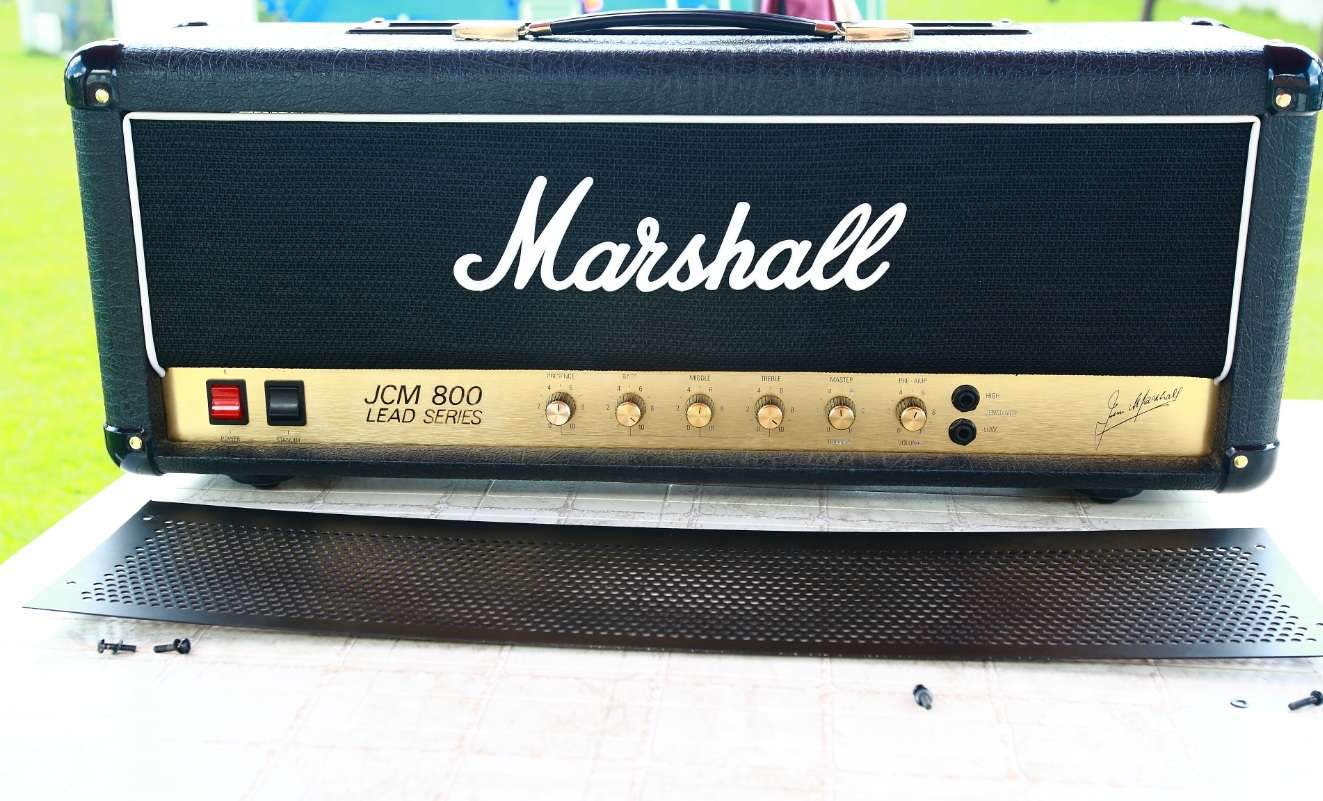

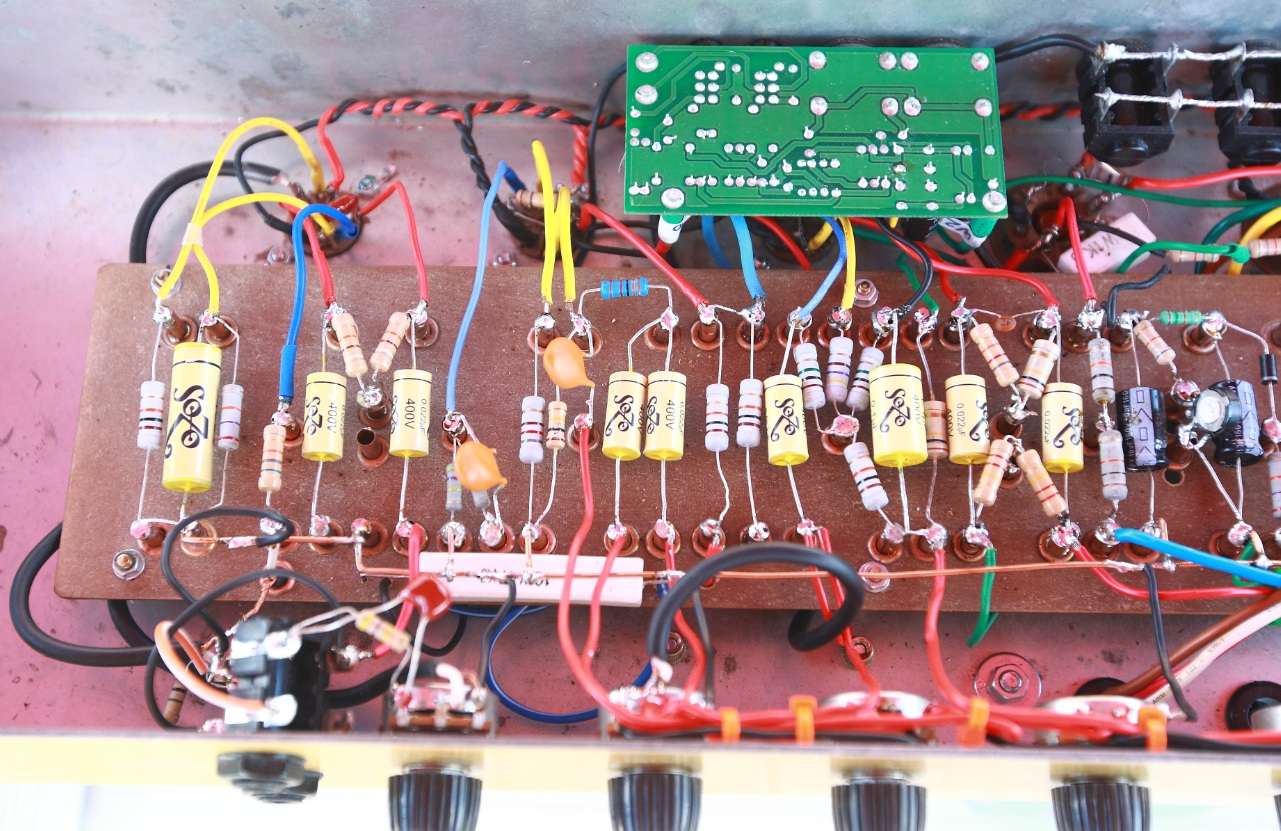

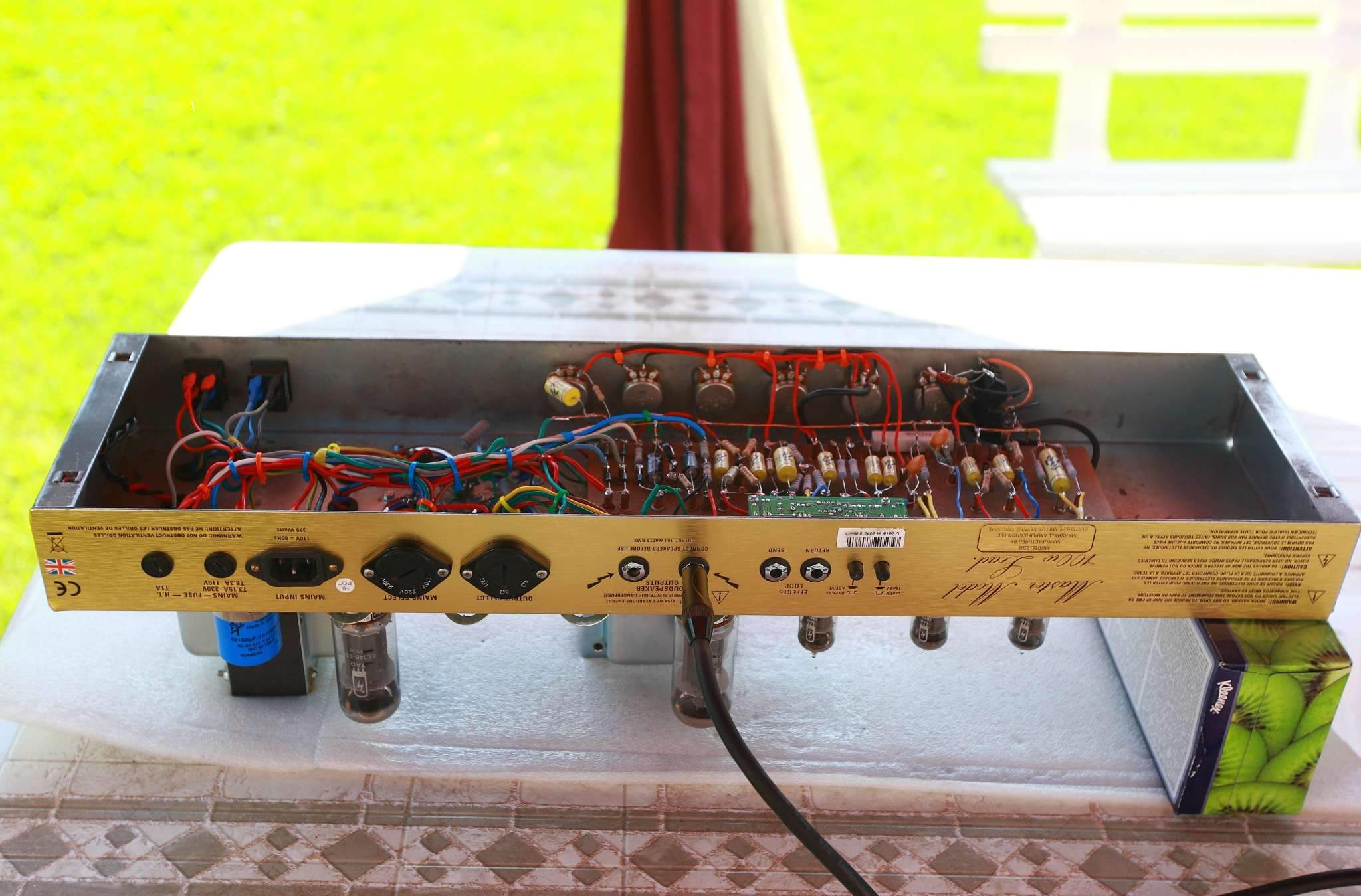

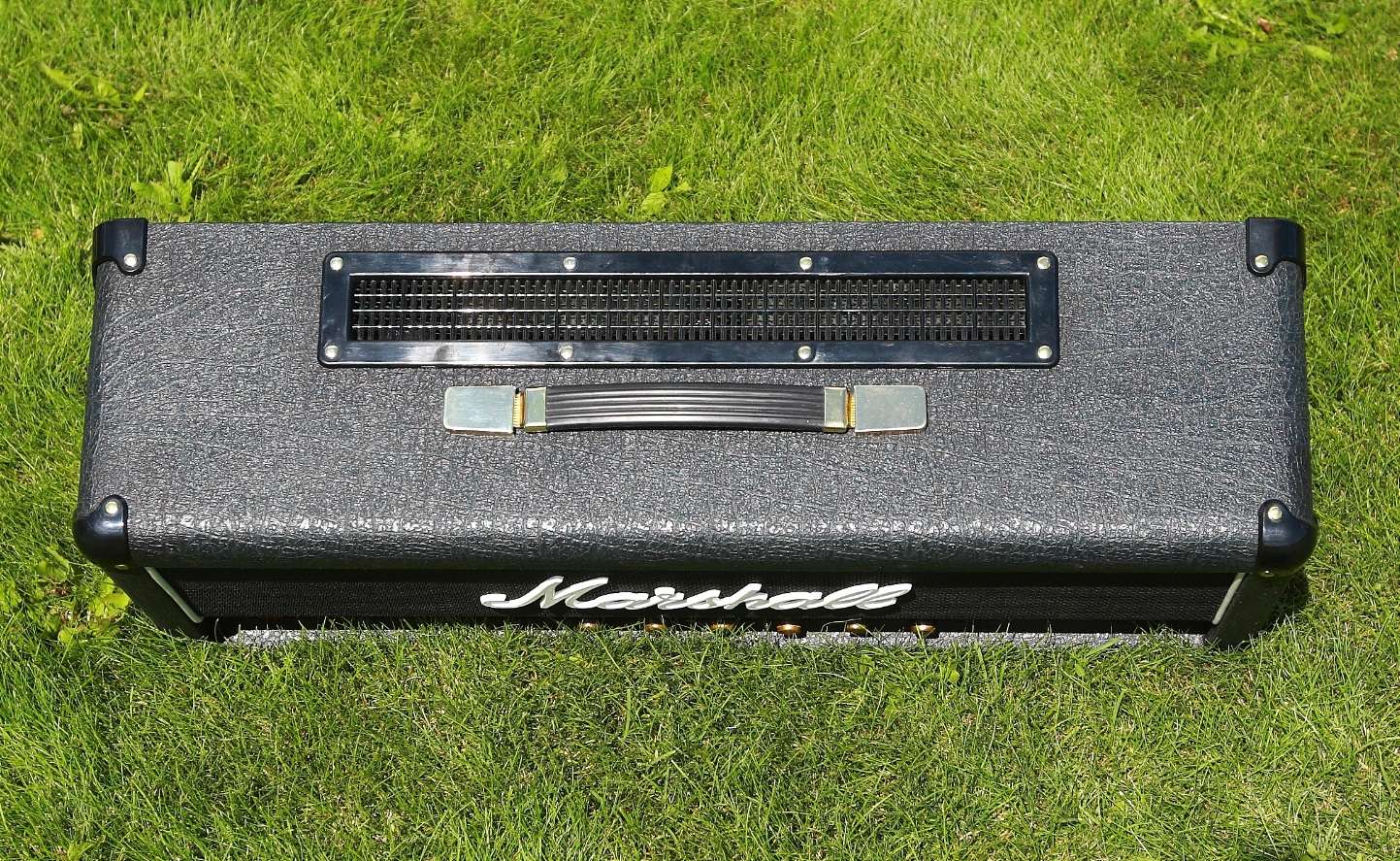

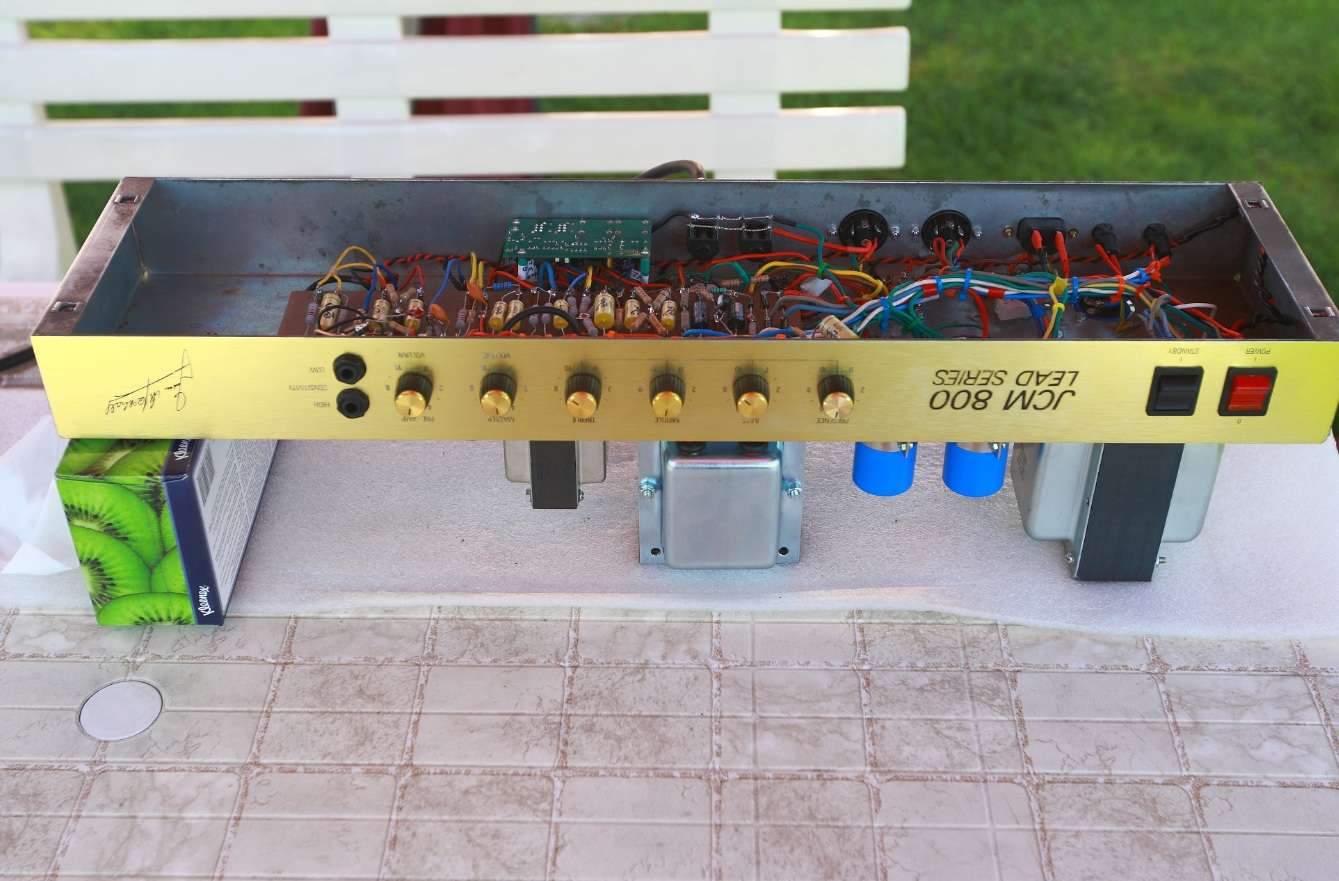

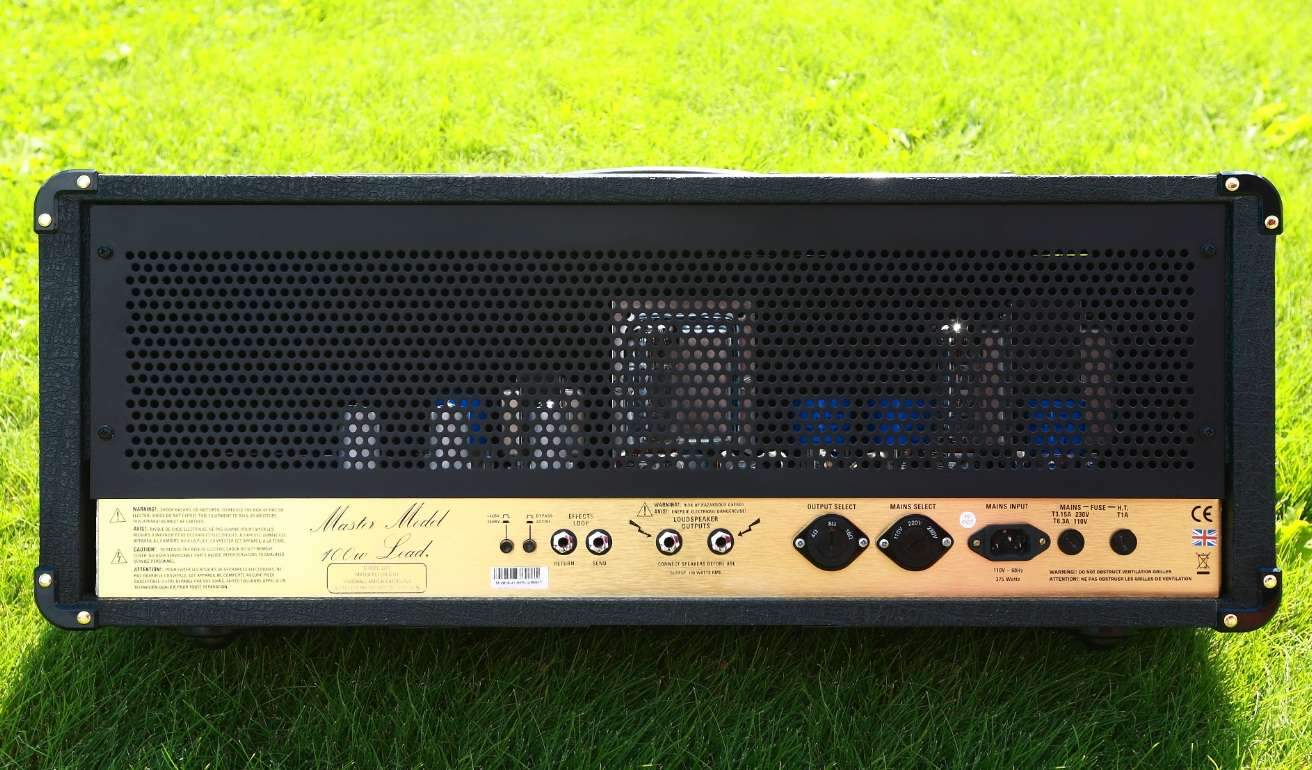

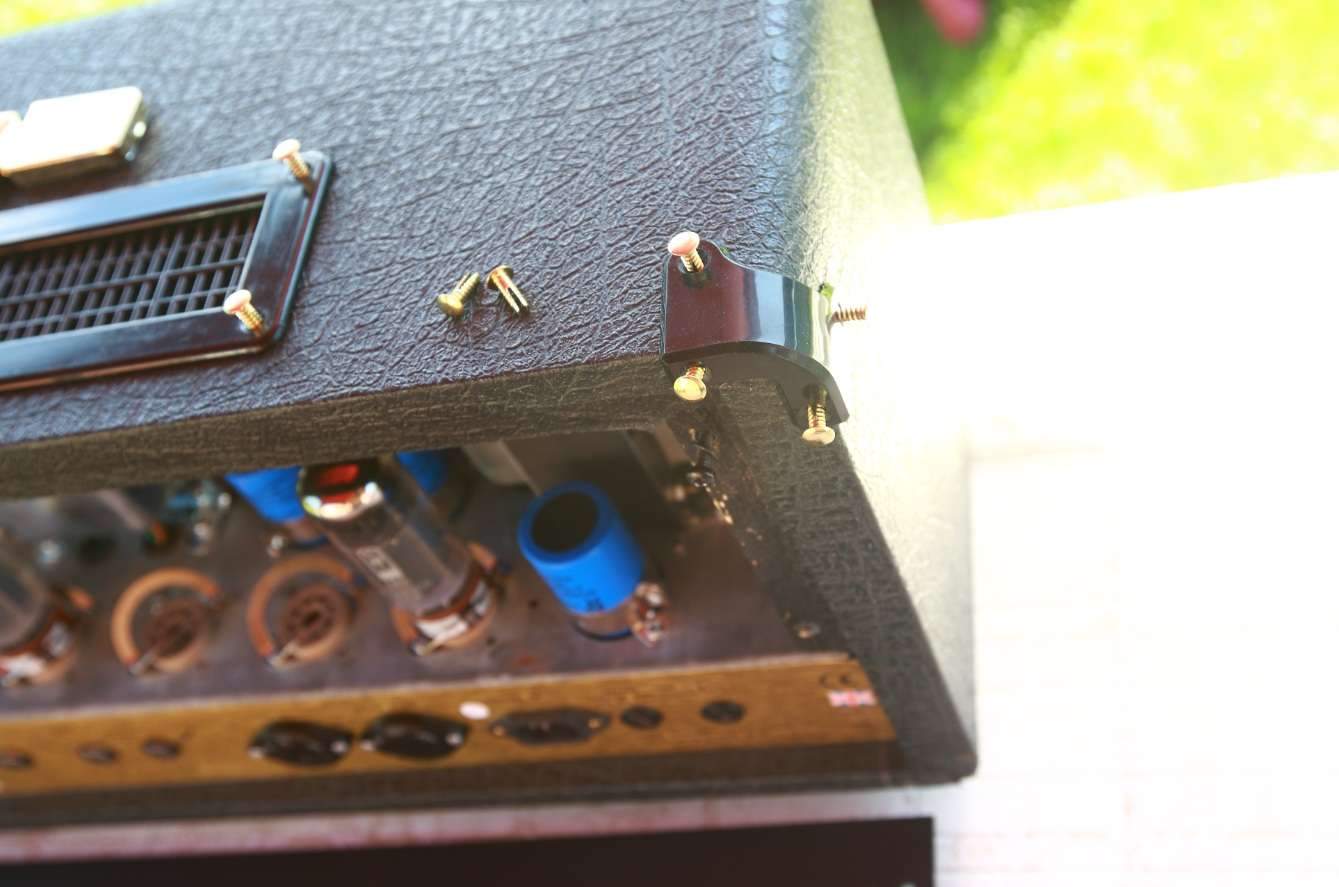

Вот, как обещал, выкладываю снимки. По поводу ламп, я решил покупать новые подобранный квартет. Спасибо Oldvist за совет, обязательно воспользуюсь.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8256
  • Репутация: +1848/-248
  • Мнение - не повод получить пулю сразу.
Re: Строю JCM800
« Ответ #2092 : Августа 02, 2016, 11:05:30 »
 :)

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #2093 : Августа 02, 2016, 11:56:45 »
dekra  :i_am_so_happy:  А как петля? , ведь мы ее не испытывали, работает?
По поводу того, что я хотел с тобой посоветоваться. Решил вопрос кардинально, заказал у профи  ;)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Строю JCM800
« Ответ #2094 : Августа 02, 2016, 12:15:56 »
Так вы что, новую плату собрали?

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #2095 : Августа 02, 2016, 12:27:54 »
Цитата: runing от Августа 02, 2016, 12:15:56
Так вы что, новую плату собрали?
А как космические аппараты собирают, один для запуска, второй на земле, на всякий случай  ;D . А то все говорят космические корабли, бороздят просторы ...
Ну вопрос конечно к самому dekra .

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2096 : Августа 02, 2016, 14:15:42 »
Цитата: Leronchik от Августа 02, 2016, 11:56:45
dekra  :i_am_so_happy:  А как петля? , ведь мы ее не испытывали, работает?
По поводу того, что я хотел с тобой посоветоваться. Решил вопрос кардинально, заказал у профи  ;)

Привет, Leronchik! Effects Loop? Если ты про него, то я поменял провод на экранированный, наводки прекратились, но испытать его не знаю как. Что в него включать? У меня процессор HD500, эффектов хватает. Конечно хотелось бы проверить, нарисуй схемку что и куда? На Ютюбе вчера смотрел, только разговоры, а что, куда никто не показал. По поводу совета по твоей проблемке, я всё понял.



... и добавил:

Цитата: runing от Августа 02, 2016, 12:15:56
Так вы что, новую плату собрали?

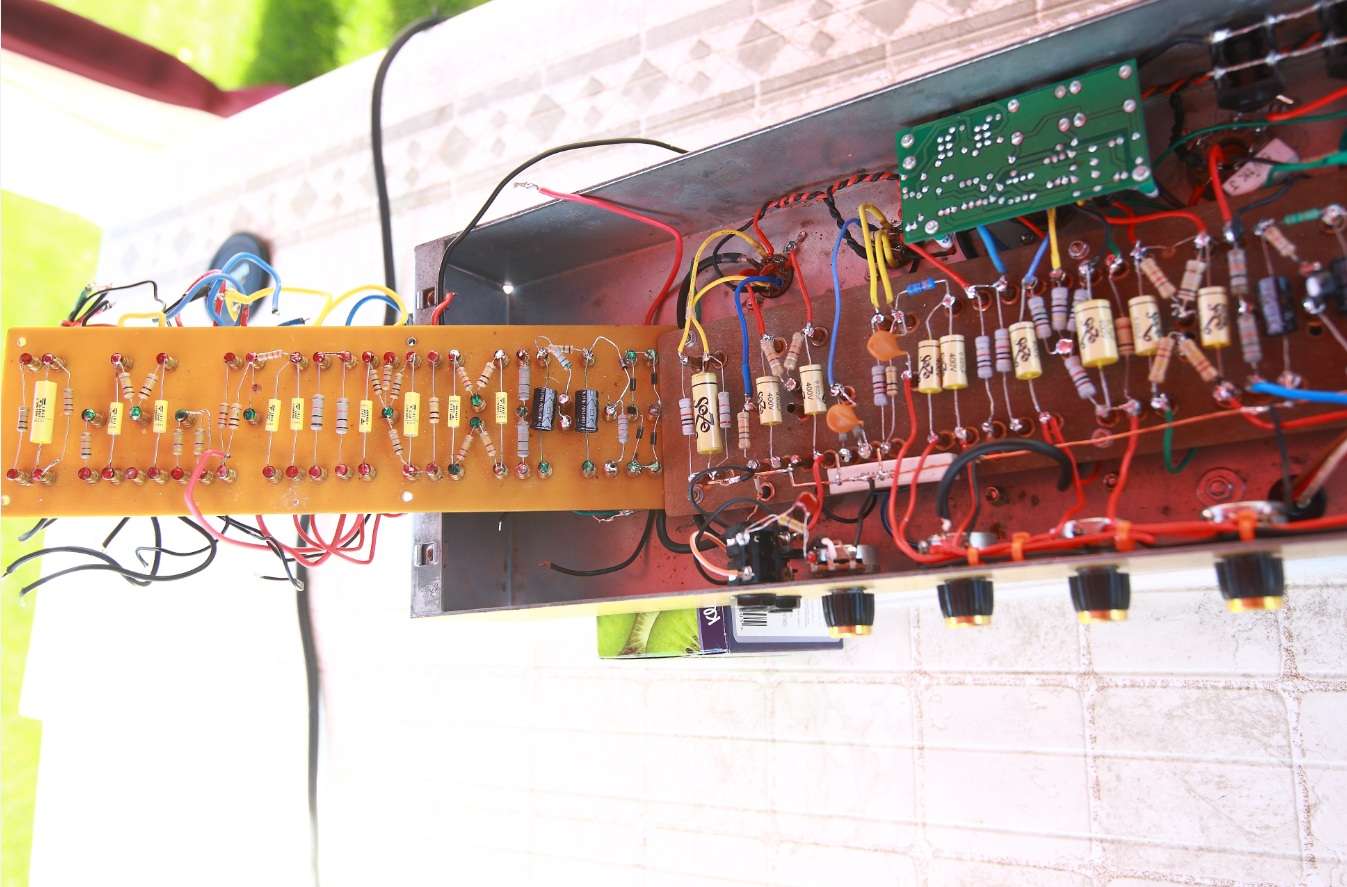

Да, собрал. Найти поломку в той плате я бы не смог. Пришлось сделать новую, временную. Потом вернусь к той, предыдущей.
« Последнее редактирование: Августа 02, 2016, 14:56:11 от dekra »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Строю JCM800
« Ответ #2097 : Августа 02, 2016, 18:49:17 »
Привет! Вот так с педалью:
 2137236-0
Проц по идее подключаешь прямо в return, это если не использовать преамп усилка. У меня проца принципиально нет, поэтому нюансов его подключения не знаю. Может кто более точно подскажет.
 Может тут еще что почерпнешь :
https://guitarplayer.ru/index.php?topic=174974.0#post_usingownamp

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #2098 : Августа 02, 2016, 19:49:58 »
Цитата: Leronchik от Августа 02, 2016, 18:49:17
Привет! Вот так с педалью:
  (Ссылка на вложение)
Проц по идее подключаешь прямо в return, это если не использовать преамп усилка. У меня проца принципиально нет, поэтому нюансов его подключения не знаю. Может кто более точно подскажет.
 Может тут еще что почерпнешь :
https://guitarplayer.ru/index.php?topic=174974.0#post_usingownamp

Хорошо, спасибо за инфу!!! Завтра подключусь и попробую.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Строю JCM800
« Ответ #2099 : Сентября 27, 2016, 21:35:28 »
Товарищи, вот собираюсь делать Маршал JCM 800 (2204) - 50 Вт с парой EL34 в выходнике. Сейчас подбираю трансы. Думаю может купить их у Ерасова, на Украину может доставят. Вот эти трансы подойдут? - https://www.yerasov.ru/catalog/transformatory/transformator-silovoy-ts-150  , https://www.yerasov.ru/catalog/transformatory/transformator-classictone-40-18025  ? Хотелось бы все Classic Tone , но нашёл только выходник
« Последнее редактирование: Сентября 27, 2016, 21:42:04 от High Hopes »
