runing,
Спасибо! Как раз то, что надо.
А риcунки на панели только в jpeg есть или может и в corel тоже?

JoeDominges,
грузи в корел,  AutoTrace + 15 мин работы мышкой и будет готова выкройка "в кривых".

на цериатоне лайот расходится со схемой. например, отсутствует конденсатор 1нф на сетку второго триода(см схему). Так что всё нужно проверять!

Кстати, полезный конденсатор Все работает и без него, но этот кондер типа тонкомпенсация, т.е. при уменьшении гейна, звук остается ярким и "прозрачным", без него он слегка "мутнеет".
В этом месте лучше ставить "сильвер мику" на 1000пик, ну или хорошую многослойную керамику.

... и добавил:

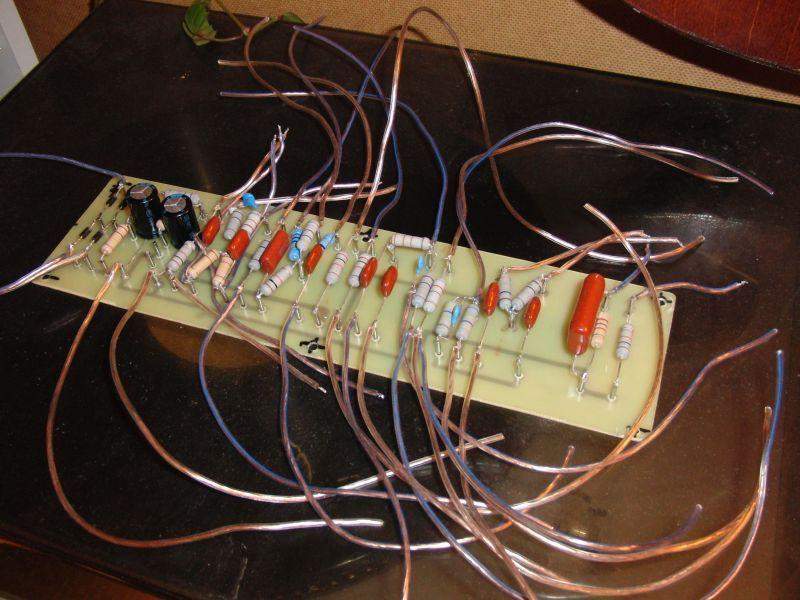

Отакой 55вт девайс по 2204

А у тебя все по схеме 800-го или с какими то модификациями?

Я вот рассматривал схему Кранка Чедвика, преамп очень похож, но добавлено дополнительно две крутилки, которые без труда можно интегрировать в 800-й

Вот оно:

Без модов, толкьо с кондером тонкомпенсации. В чадвике еще в катодах другие кондеры (470 нан против 680 у маршалла)

Ну в катодах кондеры можно и не трогать. А кстати, с 470нан я так понимаю больше "высоких" получается или как?

Заменился 5вт резистором:)

JoeDominges, можешь по репбазам поискать, в принципе. Вроде бы, довольно популярный аппарат.
Список репбаз на МФ нормальный есть. Я б кстати тоже послушал жсм, я вообще считай ни разу живой нормальный усилок не слышал

Хочу сделать маскимально близко по внешнему виду "копию". Вы не подумайте, не для того, чтобы продать задорого, а чтоб, так сказать, проверить силы и возможности
Потому и ищу оригинал.

Finisterra, а что это за кондеры у тебя? Что-то красные аж светятся =)
