runing, был, если верить схемам со схематикхевена =)

Итак, спустя почти год я доделал этот усилитель
Ура!

Только вот усиливает он сейчас не полезный сигнал, а фон.
То есть фон усиливается действительно так, как должен идти полезный сигнал, а гитара звучит так, как обычно по громкости идет фон...
В связи с этим несколько вопросов:

1) Может ли это быть из-за некачественных ламп? Пару EL34 брал подобранную в Слами за 1.5к, а вот 12AX7 брал в Митино по 200рэ. Они у меня уверенность в качестве не вызывают...
2) На схеме усилителя указаны некоторые напряжения. Если у меня анодка на 10 вольт ниже, это не страшно?
3) Дросселя нет, пока что соединено напрямую. Это может быть причиной сильных помех?


Кстати, вынес для себя несколько уроков:
1) Следующий усилок буду делать жестко на турретах.
2) Использовать буду провод МГШВ, причем с кембриками на концах. Задолбался.
3) Пора уже собраться и закупить набор сверел, а то делать дырки для ламп и прочих надоело дедовским способом.

И все же, что думаете про шум?...

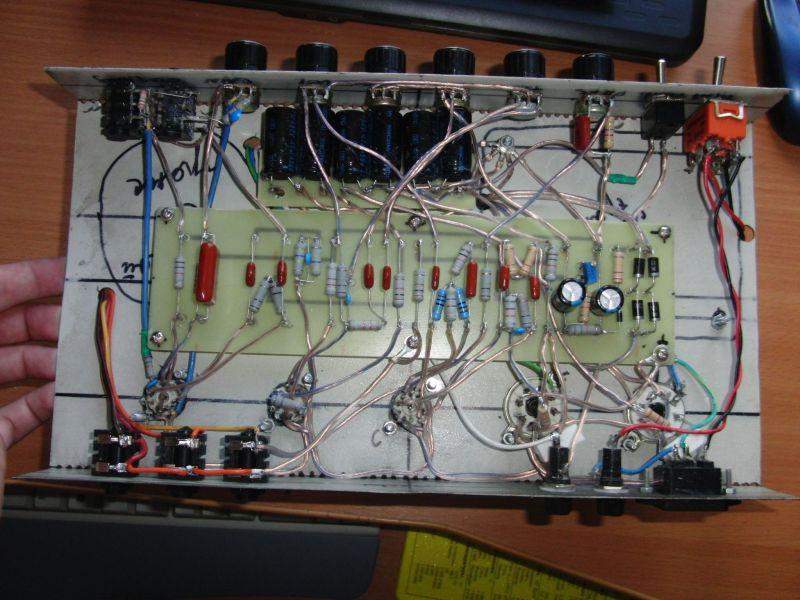

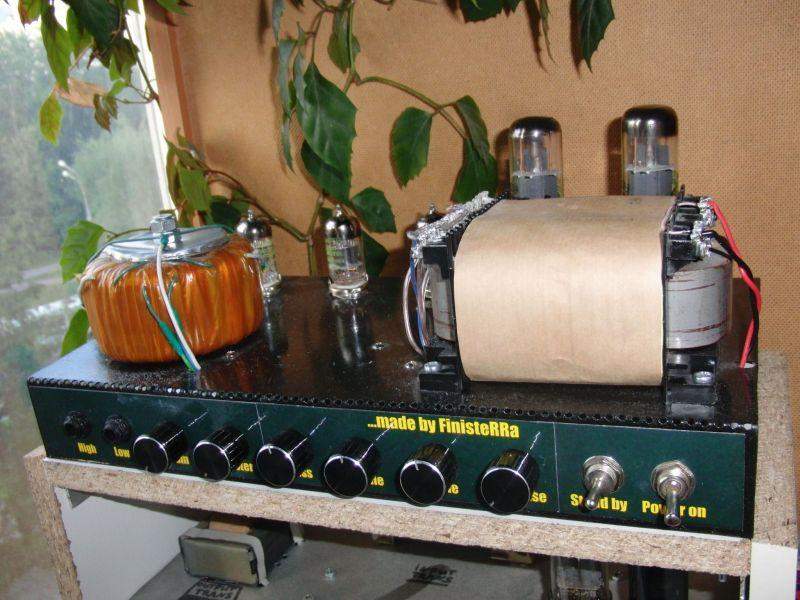

(несколько фоток сборки)

послушай отдельно преамп и оконечник, вопросы имхо отпадут.

во какой смайл полезный нашел:

Finisterra, накальные провода свивать надо, чтбы наводили они меньше.Накал не обязательно делать со средней точкой, можно(нужно) просто один провод соединить с землей.

Привет Уважаемый

Я у тебя ещё в феврале спрашивал:

Отчего провод накала не свил?

На что ты мне ответил:

runing, не свит, потому что он сдвоен. Прикинул, подумал, откуда берутся наводки и решил, что не так критично, свит он или сдвоен. Если провод далеко, то наводки и так маленькие, а если рядом, то и то, что он свит, не поможет.

Так что, пришло время когда ты начнёшь делать по науке?

Проведи накал свитым проводом, сделай искусственную среднюю точку резисторами по 100ом, только не на "землю" а вот по такой схеме:



Поможет от фона и облегчит жизнь лампе в КП.

..п.с. лампы в экран! Они и так возле силовика стоят!..

я так понял что тор - это выходник

п.п.с. И что ты натворил с землей? Думаешь все земли на шасси это лучшее решение? Все земли на "-" первого конденсатора фильтра анодки! От туда же, земля шасси!

C подключением "земли" не всё так страшно у него. Земля "звездой", пять проводов сходятся по одну гайку на шасси. Если на пути каскадных "земель" ничего не напутал, то такое решение вполне приемлемо.

У меня всегда шина, на которую цепляются земли каскадов и потенциометров в порядке прохождения сигнала и входа к усилителю мощности. Катоды выходных ламп, "земля" выходного транса и электролиты фильтров идут по своим отдельным проводам.
При таком подходе не нужны "земляные" провода больших сечений, достаточно 0,5-0,75 кв.мм. Никаких проблем при таком подходе ни разу не было.
