Demonoid, а зачем столько предохранителей?

... и добавил:

как подвал закрывать, кстати, будешь?

 На первый уже ответили раньше меня  Для перестраховки, один на первичке второй на анодке. Мало ли, береженого бог бережет, тем более делаю не себе, хочу обезопасить по максимуму.

 Подвал будет закрыватся точно так же, как это сделано в оригинале, верхней пловиной задней стенки кобма

ExtremisT, я так думаю один предохранитель в первичке, другой - для анодного

 именно так



... и добавил:

Demonoid, супер! очень красиво и аккуратно! +1

 Большое спасибо, стараюсь

1) под однотакт и EL84
2) похоже на то

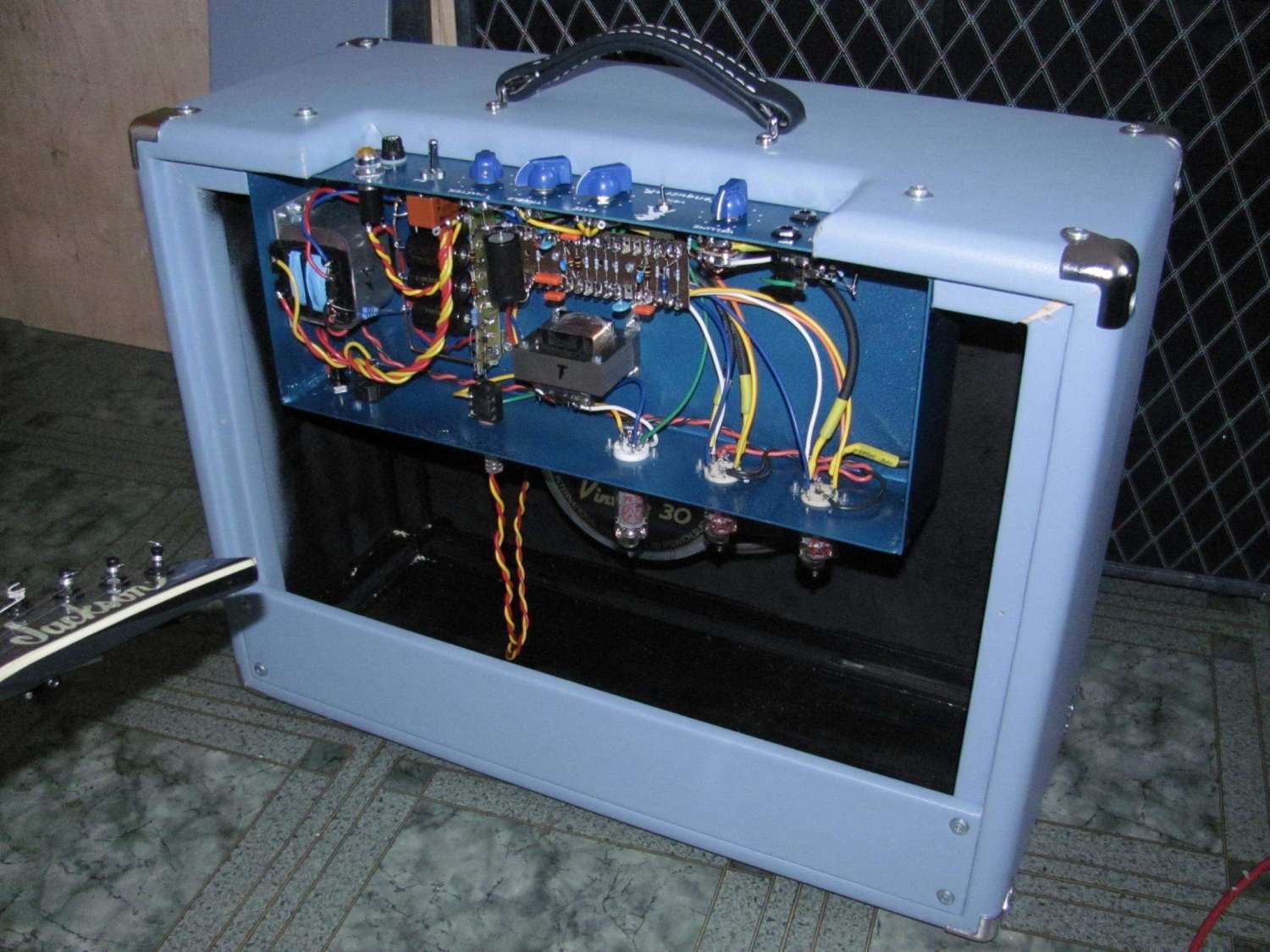

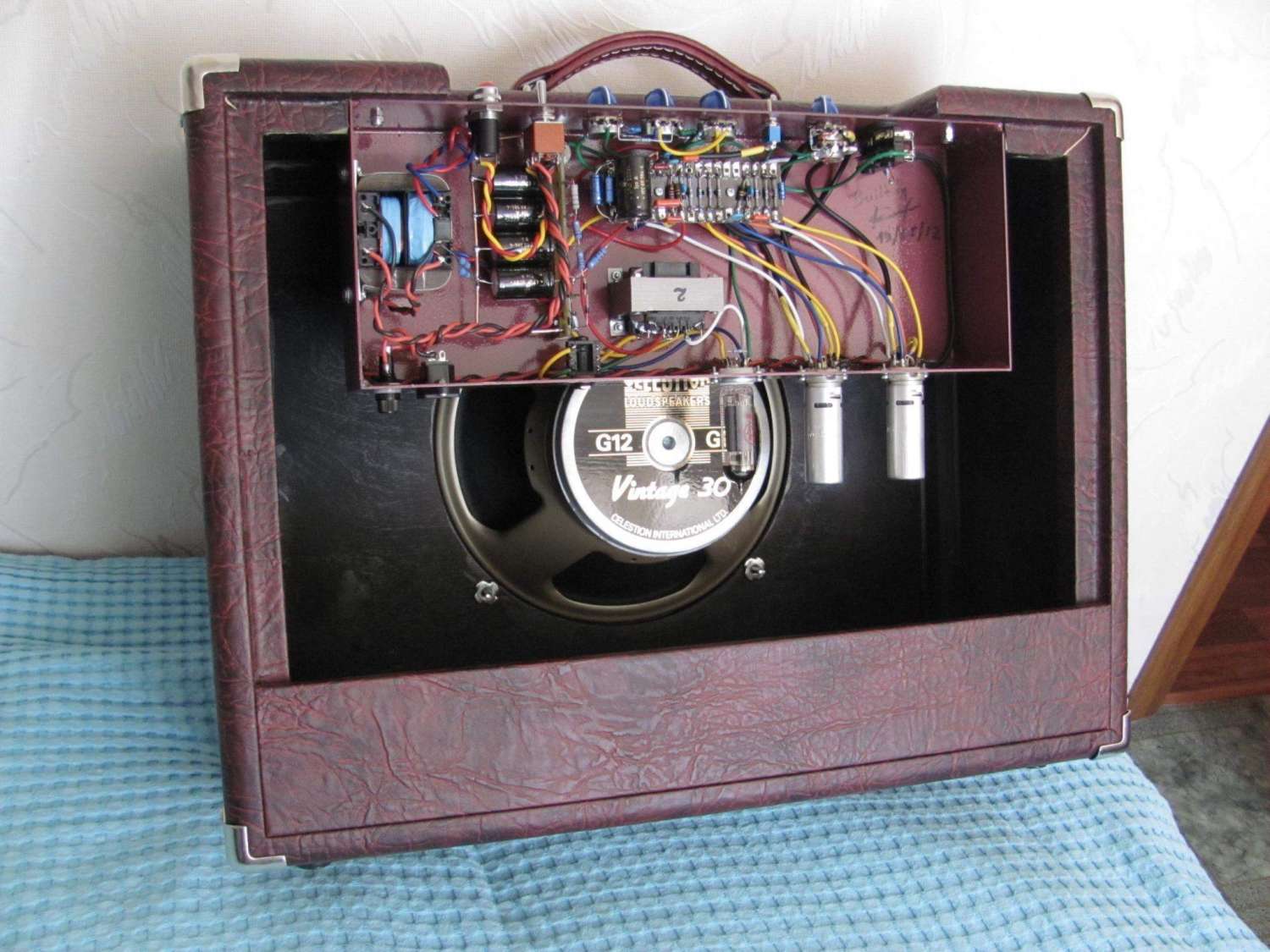

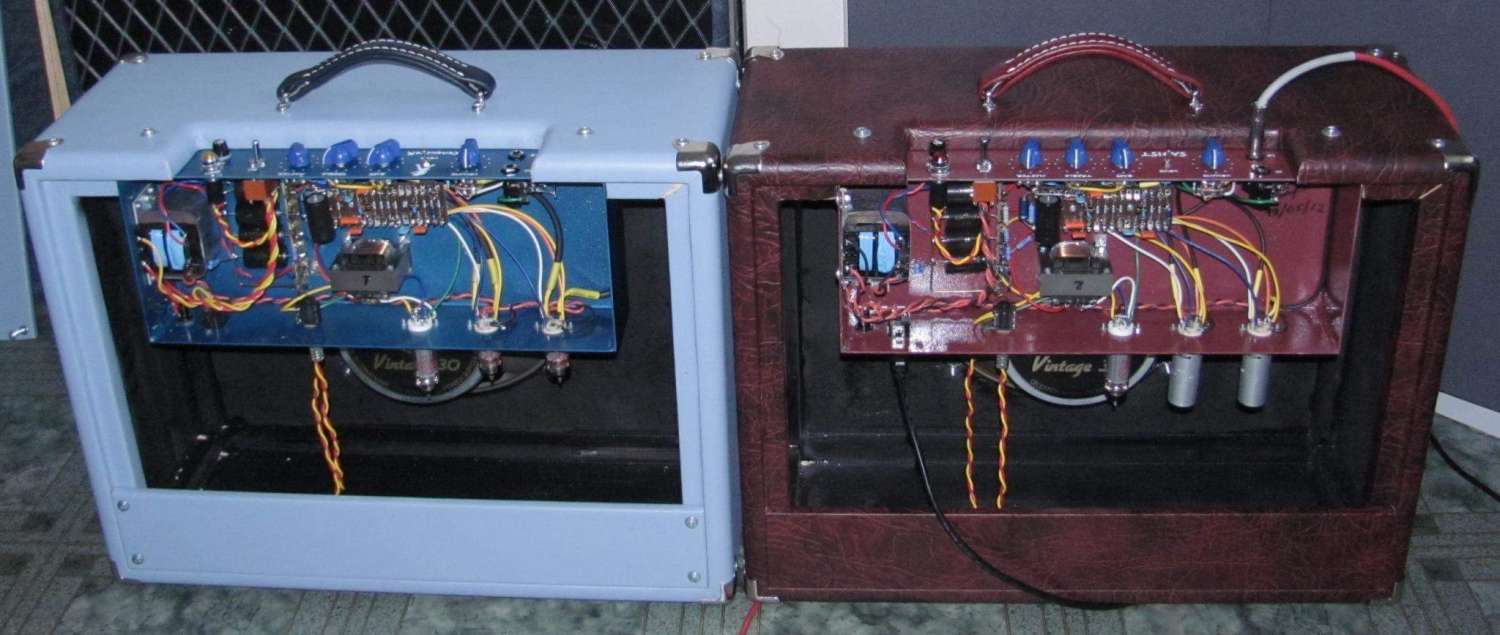

Вобщем все почти готово)) уже поют оба. Остались мелочи всякие


 Звук просто бомба... Слов нет. Не знаю запишу ли толково, наверное времени на это не будет. Еще много чего на очереди сборки. Но возможно это сделают их владельцы .

 п.с. на фотик могу видео записать, но по нему будет не разобрать всех красот

Было бы очень интересно найти владельца оригинала, и поиграть на том и на другом для сравнения. Сильно ли будет отличатся звук. Ведь собирал с таким учетом чтобы в плане звука получить максимальное сходство. Даже в выпрямителе не смотря на все недостатки были использованы диоды 1N4007 как в оригинале.

Demonoid, давай на фотик. В катоде выходной лампы какой резистор?

 На днях сделаю. 330 Ом.  220 это резик был на старой модели, раннего выпуска с малым лого. Сейчас на всех ставят 330.

п.с. - спасибо за плюсы Рад что вам понравилось. Мне честно говоря их и отдавать не хочется)

... и добавил:

Demonoid, дай ссылку на самую последнюю и максимально точную схему

http://radikal.ru/F/s005.radikal.ru/i212/1108/1a/c1b28a5825c1.jpg.html


 Вот верная, моя схемка. Финальный вариант.

 А вот есть лейаут, проверен. Еще когда я собирал поглядывал на фотки монтажа оригинала, пытался копировать топологию расположение проводов, на сколько это было вообще возможно.




Demonoid, а где покупал эти штуки?

кто что может сказать про ти трансформаторы:
http://www.tube-town.net/ttstore/product_info.php/info/p5332_Otputtransformer-SE-2k5-5k---4-8-16.html
http://www.tube-town.net/ttstore/product_info.php/info/p5331_Powertransformer-230---325---6-3---G5-V3.html
