Demonoid, Ну была у меня схема харрикейна в загашнике, там 150 ом было. В целом я не фанат корнфордов. Других версий схем не изучал.
Чтоже - если есть вариант с 220 ом в катоде, то силовик от 102ой ригонды, или ригонды-стерео должен выдюжить такой вариант харрикейн без проблем. Токи анодов по идее не должны быть больше 30мА
А можешь поделится этой самой схемой? Оч инетересно глянуть, может это просто старый вариант нашей схемы, когда не знали какой катодник выходной лампы.
Я где-то уже слышал про 150-180 Ом в Харикейне, только вот не помню где, фотки с таким резиком точно не видел
Вот тут обсуждалось по поводу резистора харрикейна:
http://music-electronics-forum.com/t30046/07-13-2012, 01:51 PM #8
"The early Hurricane had a TECM 323C power transformer that gave 30v more on the secondaries than the later TECM 323E. The later models had a 150R cathode resistor, so 220R seems reasonable for the early model.
Thought this info may be usefull to somebody in the future."
еще повеселило:
"I know that Cornford schematics are rarer than hens teeth"
" я знаю что схемы корнфордов, более редкие чем куриные зубы")))
т.е. он пишет что ранние модели имели 220 Ом в катоде, при силовом трансформаторе
TECM 323C , в котором было напряжение выше на 30 вольт чем у нового
TECM 323E, с которым катодник был уже 150 Ом.
Причем я даже подозреваю что компоновка новых и старых Харикейнов , собственно как и Арлекинов, менялась, так , в например в старых моделях силовик был вынесен наружу, а выходник был внутри шасси, слева внутри, в новых моделях они поменяли местами силовик и выходник, силовик запихали во внутрь корпуса а выходник высадили наружу...
Вот старый силовик (слева) и новый (справа) на фото:
Вот контора которая их делает по заказу Корнфорда:
http://www.transformer-equipment.co.uk/products.htmTECM 323A который был в варианте усилителя, собранного лично его разработчиком , Мартином Киддом.
Следуя простой логике имеет следующие параметры:
1.
Ранний вариант (проверенный): Трансформатор
TECM 323C ,
TECM 323A (вариант владельца chilidoggy) с параметрами вторички
295 вольт 130 мА ( в моем варианте с запасом 180 мА), накальная 6,3 вольта 3А + катодный резистор выходных ламп
220 Ом1.
Поздний вариант (непроверенный, со слов форумчан): Трансформатор
TECM 323E с параметрами вторички
265 вольт 130 мА, накальная 6,3 вольта 3А + катодный резистор выходных ламп
150 Ом сегодня сделаю на схеме и на лейке пометку по этому поводу, выложу сюда... т.к. это довольно важный ньюанс, это существенно влияет на звук.
Все зависит от того какое напряжение дает силовой трансформатор, исходя из этого нужно подобрать катодник
Ну и еще как правильно выше написал
Bulldozerrr, данный выходник больше покатит с 220 Омным резистором, при котором ток будет пониже.
п.с. на счет вариантов компоновки Харикейна:
компоновка №1, предположительно ранний вариант
(дата создания 03/03/07) (выходник внутри корпуса, силовик снаружи, катодник выходных ламп 220):

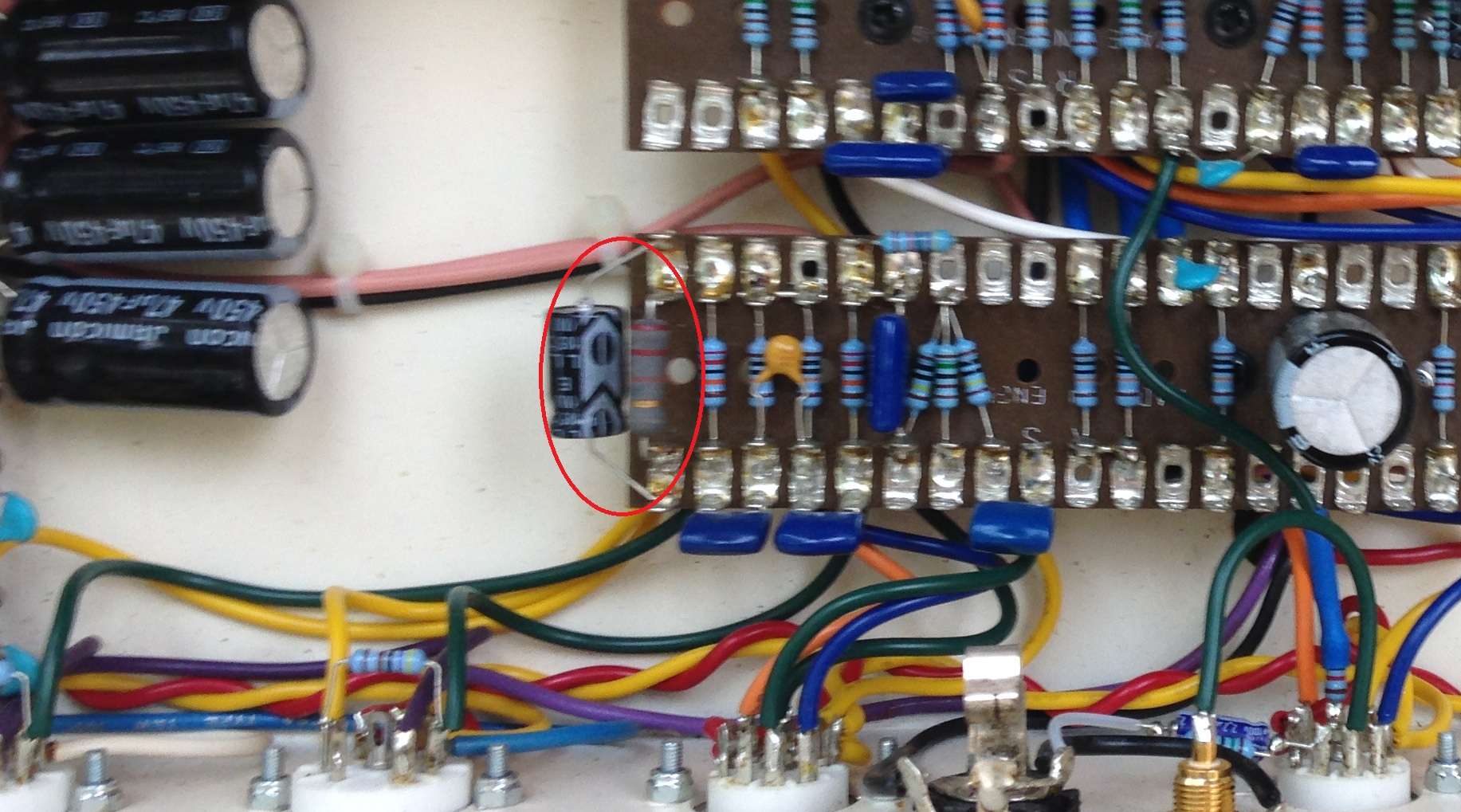

компоновка №2, также предположительно ранний вариант
(дата создания 13/07/01) но компоновка другая (силовик внутри корпуса, выходник снаружи, так же катодник 220):
В принципе все в духе корнфордов, разлеты в номиналах, в сборке, в комплектухе, в компоновке, да во всем, буквально, каждый отдельно взятый усилитель - отдельный звук.
