Например:
10uF-10H-10uF - оочень высокая добротность, питание "звенит"
10uF-1H-10uF   - добротность норм, подавление пульсаций плохое
47uF-5H-47uF   - это где-то около оптимума.  можно уменьшить первый кондер (после моста) до 10-22uF, чтоб сильнее просаживалось.

Интересно, что такие результаты получились и у меня опытным путём. Точно так же применяю в большинстве случаев третий вариант. Дроссели любые Дхх-5-iii где iii - значение номинального тока обмотки в амперах,  хх - номер разработки (размеры магнитопровода).
Первый кондёр, в моём случае после кена, получился 10мкф даже без каких либо рассуждений. Просто у большинства кенов в даташите написано "НЕ более 10мкф"

если чешется модить усилитель (звучание будет уже не оригинальное) - то так:



номиналы С2,3,4 оставить оригинальные 47uF

Лёха2009, Естественно после. Ей фильтрация нужна ещё больше, чем анодному напряжению.

Совсем забыл сразу проверить, при выключение из сети пока усилитель ещё звучит фон пропадает. Получается из сети лезет а не я чего то с монтажом нарукопопил?

Я выше написал насчет экранной обмотки, вернее, ее отсутствия в ТАНах.

есть возможность подкинуть анодку с нормального силовика?

Лёха2009, "На ходу" отцепи накал и послушай пока лампы горячие. Я обычно с этого начинаю если есть фон.

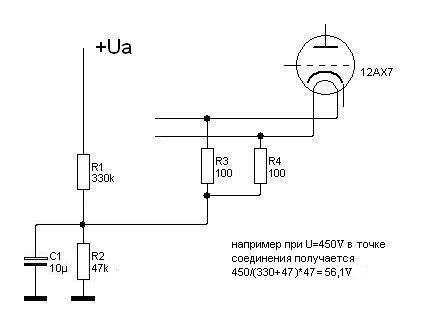

Balandin, сейчас средняя точка на катоде выходной лампы.

R1 - 220ком Ua - 310в  на средней точке 54в получается,  правильно?
Как я тут в теме читал должно быть около 60в вроде.

А в какую точку анодного это подключать лучше, или после моста сразу?

Все советы на днях попробую, а то блин жалко даже разбирать, звучит то неплохо.

Все советы на днях попробую, а то блин жалко даже разбирать, звучит то неплохо.

К этому нужно прийти. К пониманию того, что труд, ряд использованных железок они ценны - но какой-нибудь ТАН похерит весь проект. Увы, я в свое время ровно также удлинял провода, поднимал накал, питал ради эксперимента накал постоянным напряжением от 6.4в акб ибп и т.д. и т.п. Потом отчаялся и тупо забил.

Кабы не пандемия, м.б. и вообще не стал бы переделывать. Замена на самонамотанный силовик, посчитанный в программке и сделанный аккуратно, с экраном, пропиткой послойно решила все проблемы с зудом и нч гулом. Впрочем, можно было бы и заказать готовый, нормальный. Но на тот момент просто хотелось отвлечься, закрыть гештальт и т.д. По-ходу и проект несколько перетряхнулся - можно было бы и для реле и смещения обмотки накрутить/заказать. Я к чему, - лучше хорошенько все просчитать в софте/на бумаге, весь проект. Затарить хорошие, правильные железки и аккуратно собрать. Вот тогда оно сто пудов по кайфу все

Кажись победил!
Выходной сместил на другой край шасси от силовика, поставил дроссель. Питание так,  после моста 33мкф, далее дроссель, после дросселя родная схема питания Harlequin.

Питание чуточку просело, сетка 291в, анод288, катод 9,6в.
Поднять как выше писал не проблема, есть еще две обмотки по 12,6в на ТАНе.
И вот на эту тему хотел спросить, было 11,2в, сейчас 9,6в, в каких пределах норма на катоде тут будет?
