Что-бы темы не плодить, есть серия вопросов. Собираю по этой схеме:


Есть лампы - 6П6С, 6V6GT, 6Ж8, 6ц5с.
1) 6V6GT смотрится добротнее, думаю её поставить, разницы вроде нет?
2) Заземление везде на корпус делать?
3) На схеме 2 входа, один с заземлением один получается без, т.е. разъемы пластиковые использовать, что-бы на корпус не заземлялись, я правильно понимаю?
4) На схеме 8 конденсаторов, номиналом:
8mfd 450 v 8 микрофарад?
25 mfd 25 v 25 микрофарад?
.02 mfd 600v 0,02 микрофарад?
.05 mfd 600v 0,05 микрофарад?
Правильно я понял номиналы и какие использовать электролитические, а какие остальные, что лучше для звука?
5)На сколько принципиальны типы сопротивлений? И если на схеме пишется 500, то это имеется ввиду 500 ом? k - соответственно килоом и meg - мегаом?
6) Можно ли в схему врезать пружинный ревербератор и где? Если сложно, то где в схеме можно сделать разрыв для цифрового ревербератора?
7) По динамику, есть интересная замена Celestion? Кто-нибудь 10" Greenback использовал, как он?

Заранее спасибо!

Есть лампы - 6П6С, 6V6GT, 6Ж8, 6ц5с.
1) 6V6GT смотрится добротнее, думаю её поставить

Правильно думаешь.

2) Заземление везде на корпус делать?

НЕТ! Делаешь "шину", на которую сходятся все "земли" начиная от входного джека, заканчивая катодом выходной лампы. Затем с одного конца эту шину соединяешь с шасси в районе силового трансформатора.

3) На схеме 2 входа, один с заземлением один получается без, т.е. разъемы пластиковые использовать, что-бы на корпус не заземлялись, я правильно понимаю?

Правильно

4) На схеме 8 конденсаторов, номиналом:
8mfd 450 v 8 микрофарад?
25 mfd 25 v 25 микрофарад?
.02 mfd 600v 0,02 микрофарад?
.05 mfd 600v 0,05 микрофарад?
Правильно я понял номиналы и какие использовать электролитические, а какие остальные, что лучше для звука?

Номиналы правильно прочитал.
Для звука лучше качественные конденсаторы. Из отечественных возьми К71-7, из импортных Sprague Orange Drop.

5)На сколько принципиальны типы сопротивлений? И если на схеме пишется 500, то это имеется ввиду 500 ом? k - соответственно килоом и meg - мегаом?

По номиналам верно. По поводу типов... Для чампа лучше угольные "Carbon Composition"

7) По динамику, есть интересная замена Celestion? Кто-нибудь 10" Greenback использовал, как он?

У меня есть такой, но он ближе к маршаллу, чем к фендеру.

Т.е. шина это просто кусок провода (видимо толстенького) к которому подходят все заземляющие проводки? Основной смысл как я понимаю, земля с корпусом соединяется в непосредственной близости к питанию? И нигде больше?


... и добавил:
Дроссель как я понимаю это (извиняюсь за неграмотность)катушка? С какими параметрами лучше купить?

1) Да.
2) Именно. Индуктивность от 5 до 10 Гн, ток... смотря какие лампы.

Pribora, с деталями попробуй напрячь Остапа

Т.е. шина это просто кусок провода (видимо толстенького) к которому подходят все заземляющие проводки? Основной смысл как я понимаю, земля с корпусом соединяется в непосредственной близости к питанию? И нигде больше?

Купи кусок медного одножильного провода сечением 1,5-2 кв.мм залуди его паяльником и будет тебе "шина".

а какой тип конденсаторов и где в Москве можно найти (интернет магазин или точка продаж, рядом есть царицинский рынок, но поход вчерашний хороших точек не выявил, именно с музыкальными деталями, продали 73-е) Если достать сложно, что ещё можно использовать?

Я в Москве был один раз в жизни  , поэтому "где купить в Москве" не подскажу. Полагаю на рынке купить конденсаторы К71-7 не составит труда.
Тебе то нужно всего 2-е штуки на 22нанофарада. Был бы ты в Киеве, я бы тебе подарил пару

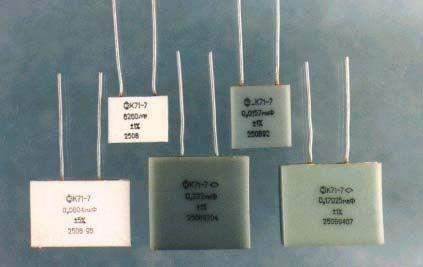

Вот так они выглядят:

Он пожирнее будет? (greenback)

Если намазать солидолом то конечно будет "Жирность" не только от динамика зависит.

Дроссель как я понимаю это (извиняюсь за неграмотность)катушка? С какими параметрами лучше купить?

На том же радиорынке поспрашивай от старого лампового телевизора дроссель ДР-5-0,08. Лучшего тебе и не нужно.

... и добавил:

Дроссель на что влияет?

На отсутствие фона от сети.

Обязательно с ним надо, а то бюджет раздувается))

Можно без него, можно вообще без Чампа, сэкономишь кучу денег, а то ты выбрал дорогое занятие

Посмотрел здесь дроссели - что-то наподобии D300AM нужен, или маловато 300мА для этих ламп 6V6GT, 6Ж8, 6ц5с?

Тебе хватит на 60мА, т.е. почти в шесть раз слабее по току.

runing,
расскажи пожалуйста где в Киеве купить более-менее нормальную комплектуху, ато даже К71 не встречал

Pribora, а зачем тебе 2 накальные? одной хватит

Ранее в теме были эти данные.

Спасибо, уже купил на 300мА))) Пригодится.
По силовому трансформатору, буду заказывать в аудиоинструменте, какие параметры дать?
Этого достаточно?
1 обмотка 300 вольт (не менее 40ма)
2 обмотка 300 вольт ( не менее 40ма)
3 обмотка 6.3 вольт ( не менее 1.5А)
4 обмотка 6.3 вольт ( не мнее 1 А)

Вот можешь дать им вот эту картинку и всё:



... и добавил:

runing,
расскажи пожалуйста где в Киеве купить более-менее нормальную комплектуху, ато даже К71 не встречал

Понятия не имею. Какого то засекреченного радиорынка не знаю Я всё что мне нужно покупаю "за океаном".
К71-7 когда то купил у старика на радиорынке возле метро "Харьковская". Но на "Кардачах" они мне тоже попадались. Походи поспрашивай. Вообще отличные конденсаторы, не хуже оранж дропов.
