runing,  За схемку тремоло спс

Подскажите пожалуйста, в чём может быть проблема. Собрал чамп на 6п1п и 6н2п с диодным мостом. После включения несколько секунд звук есть, после чего резко обрывается. Если выкрутить после этого громкость на максимум, появляется писк.  Не знаю даже с чего диагностику начать. После перезапуска ситуация повторяется.

На сетках тоже напряжения померяй, мало ли.

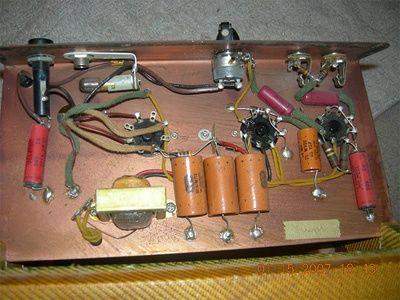

tiretrak, а какой бы чамп бы ты себе купил, такой как на твоей картинке за 400$ или вот такой за 1400$?

А я бы себе сам собрал, даже лучше

это само собой, тут комплектуха привлекает

Можно и такой собрать, на ибее такое продаётся. Только не думаю, что электролиты за столько лет хорошо сохранились ...

Преодолев депрессию после неудачи, спокойно попытался разобраться.

Похоже, я слишком понадеялся на силовой трансформатор. Он слабенький, выдаёт 220 без нагрузки. Собственно поэтому выходная лампа 6п1п.
Звук оказывается не пропадает. Он есть только при максимальной громкости. Но звук жуткий, без сустейна, грязный, как у фузза на германиевых транзисторах, когда те запираются.
А свист появляется наоборот, когда громкость нулевая.
Таким образом на первом конденсаторе всего 250 вольт, на втором 230, а на третьем 210.
После анодных резисторов вообще 125 и 160 (когда громкость на полную, на средних значениях тоже порядка 125 и звука нет).
На сетку, что после потенциометра громкости приходит 40 вольт, опять таки на максимальной громкости.
Сколько на аноде выходной лампы не знаю, конструкция не позволяет подлезть.
На катодах триодов напряжения 1.1 и 1.4, у выходной лампы 8 В.
Я так понимаю можно попробовать анодные резисторы со 100К уменьшить, а лучше сразу трансформатор менять..
Для наглядности:

Из изменений только разделительный конденсатор после первого триода и резистор смещения выходной лампы. Ну и получившиеся жуткие напряжения
