Задумал я собрать что-то простое, для баса. С полевиками уже дело имел, с лампой - тоже, да и место, куда будет интегрироваться преамп - не сильно много - с лампой (а точнее с ее питанием) не особо развернешься.
Сразу скажу - это проект, где имеется двухполярное, симметричное питание. У меня такое питание приходит непосредственно с оконечного усилителя - там есть выводы +/-15В, нестабилизированные. Соответсвенно - на плате нужно разместить еще пару стабилизаторов с обвязкой.
Немного пообщавшись с более опытными людьми из соседней темы была нарисована такая вот схема.
Два двойных оу - на одном организовано - первый каскад усиления, и выходной буфер, на втором оу организован EQ - три полосы - верх и низ по классической схеме Baxandall, cередина - отдельно, полосовым фильтром на ОУ. Технически ее можно достаточно просто сделать параметрической, но у меня не стояло такой задачи.
Просимулировав схему по различным параметрам - в итоге был получен такой график АЧХ при регулировках в разных положениях крутилок EQ - минимум - по середине - максимум. видно что глубины регулировок более чем достаточно.
Так же было проверено - как преамп будет работать с большими входными сигналами (где размах амплитуды может быть до 4-5в), при разном уровне гейна.
Как видно из графика ниже - при различных значениях гейна (минимум - середина - максимум) и ручках EQ по середине - у нас на выходе (синяя линия) все еще ровный сигнал, без признаков ограничения, даже при входной амплитуде (зеленая линия) в 2в. Плюс к этому ощутимый запас (почти до напряжения питания: +\-11В) на кручение ручек ТБ.
Выходной резистор в 10К - будет заменен на потенциометр мастер-громкости - т.к. оконечник вряд ли переварит по входу амплитуду в 6в, и уйдет в защиту.

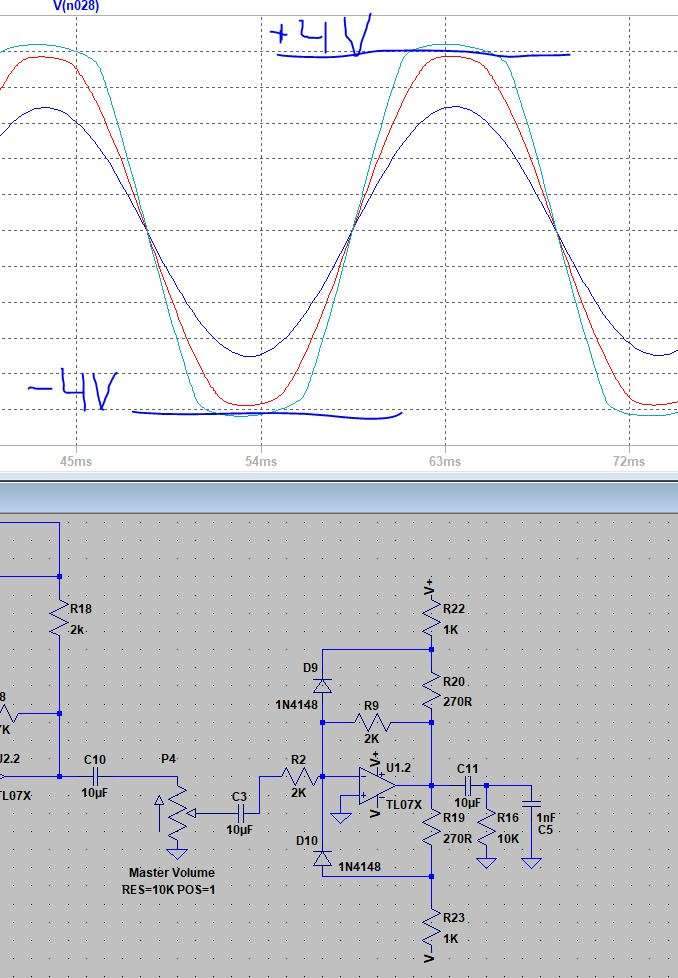

Что бы еще очень тут пригодилось - какой-то простой лимитер или АРУ после мастер-громкости, если вдруг сигнал будет слишком большой - чтобы оконечник не уходил в защиту по входу. Может просто дать цепочку встречно-параллельных диодов 3+3 или 4+4 которые будут резать сигнал, при превышении порога? так, как это часто делают в гитарных перегрузах (там правда стоит чаще 1+2 или 1+1, но и амплитуды сигнала там поменьше). можно даже светодиодов - у них напряжение при котором наступает ограничение - чуть повыше будет.
UPDATE:Было решено отказаться от перегрузов в преампе - и сделать его максимально чистым. По выходу - добавлися лимитер. Так же - были подкорректированы различные номиналы элементов и добавленны доп-переключатели.
Финальная схема:
И разведенная плата:
opamp_full_preamp.zip (44.9 КБ - загружено 78 раз.)
