Re: Блок питания для примочек(DC)
« Ответ #75 : Июня 02, 2010, 15:33:45 »
JoeDominges, Так я и написал "приблизительно" :) Всё собирается исходя из конкретных условий.

Оффлайн tifo

  • Эксперт
  • *****
  • Сообщений: 1202
  • Репутация: +39/-12
Re: Блок питания для примочек(DC)
« Ответ #76 : Июня 02, 2010, 15:36:03 »
Цитата: kante от Июня 02, 2010, 14:47:50
А что можете сказать насчёт полей  :crazy: ну вот если засунуть ТОР внутрь гаинтовского корпуса, сделать всю эту лабуду и поместить около педалей - фонит оно не будет? И как быть с корпусом, его заземлять нужно?
с1 - от сотни мкФ и до бесконечности
с2 - нафиг
с3 - по уму нафиг не нужен.что я ставлю и почему я уже писал  ;)
с4 - любая пленка или керамика

в железный корпус бп совать совсем не обязательно - примочки то в экранах сами по себе.
« Последнее редактирование: Июня 02, 2010, 15:39:33 от tifo »

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
  • Репутация: +126/-1
Re: Блок питания для примочек(DC)
« Ответ #77 : Июня 02, 2010, 15:46:51 »
Я уже где-то писал, но если ставите C3, то не ставьте большой.

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Блок питания для примочек(DC)
« Ответ #78 : Июня 02, 2010, 16:37:47 »
Бп лучше совать в железный корпус, т.к. при возгорании (тьфу - тьфу) больше шансов что все закончится благополучно.
с1 все таки не стоит до бесконечности - не больше 3000 т.к. при зарядке кондера транс какое то время находится в перегрузе, в серьезных по емкости фильтрах (7 - 10 т. мкф) ток заряда конденсаторов ограничивают. Если этого не сделать первичка будет подгорать.

... и добавил:

стабы крепить на отдельные не связанные друг с другом радиаторы

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
  • Репутация: +126/-1
Re: Блок питания для примочек(DC)
« Ответ #79 : Июня 02, 2010, 16:47:32 »
Ну если стаб из серии LM78XX, то для примочек наверно вполне достаточно рассеивания тепла без радиатора. А у 78LXX (до 100 мА) вообще не предусмотрено охлаждение радиатором.

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Блок питания для примочек(DC)
« Ответ #80 : Июня 02, 2010, 17:00:06 »
для 2х - 3х транзисторных может и пойдет без радиатора, а так сгорит нафиг.

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3358
  • Репутация: +5140/-39
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Блок питания для примочек(DC)
« Ответ #81 : Июня 02, 2010, 17:09:02 »
Цитата: shlema от Июня 02, 2010, 17:00:06
для 2х - 3х транзисторных может и пойдет без радиатора, а так сгорит нафиг.
При превышении температурного барьера - сработает защита, но для надежности неоходимо микросхему-стабилизатор снабдить эффективным теплоотводом.

Оффлайн tifo

  • Эксперт
  • *****
  • Сообщений: 1202
  • Репутация: +39/-12
Re: Блок питания для примочек(DC)
« Ответ #82 : Июня 02, 2010, 18:22:59 »
Цитата: shlema от Июня 02, 2010, 17:00:06
для 2х - 3х транзисторных может и пойдет без радиатора, а так сгорит нафиг.
ну сколько можно снабжать народ недостоверной информацией?
сядь лучше изучи возможности теплоотвода то220 и тепловыделение 78хх
« Последнее редактирование: Июня 02, 2010, 18:30:37 от tifo »

Оффлайн HighVoltageLP

  • Опытный
  • ****
  • Сообщений: 722
  • Репутация: +25/-0
  • Папа Римский
    • Моя страничка
Re: Блок питания для примочек(DC)
« Ответ #83 : Июня 02, 2010, 19:04:41 »
хз, я подключал модемный БП к педали дигитек гранж напрямик и все работало

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Блок питания для примочек(DC)
« Ответ #84 : Июня 02, 2010, 19:26:55 »
 :7:

Оффлайн streel-ec93

  • Новичок
  • *
  • Сообщений: 36
  • Репутация: +1/-0
Re: Блок питания для примочек(DC)
« Ответ #85 : Июня 02, 2010, 20:57:32 »
всем привет, у меня есть БП 9в 350мА подключаю его вместо кроны к литл джему(http://runoffgroove.com/littlegem.html)- микросхема греется, подключаю к педальке грйс (http://www.runoffgroove.com/grace.html), вообще не работает, даже светодиот не горит (а от кроны работает),и микросхема не греется, кто знает почему? и вообще, подходит ли этот БП для педалек?
« Последнее редактирование: Июня 02, 2010, 20:59:15 от streel-ec93 »

Оффлайн tifo

  • Эксперт
  • *****
  • Сообщений: 1202
  • Репутация: +39/-12
Re: Блок питания для примочек(DC)
« Ответ #86 : Июня 02, 2010, 21:53:45 »
полярность надо соблюдать

бп то подходит,но для нормального питания нужен хороший стабилизированый,иначе будет фонить
« Последнее редактирование: Июня 02, 2010, 21:59:38 от tifo »

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1599
  • Репутация: +106/-0
Re: Блок питания для примочек(DC)
« Ответ #87 : Июня 02, 2010, 22:03:54 »
streel-ec93, Какая микросхема греется? 386-я?

Оффлайн tifo

  • Эксперт
  • *****
  • Сообщений: 1202
  • Репутация: +39/-12
Re: Блок питания для примочек(DC)
« Ответ #88 : Июня 03, 2010, 00:42:22 »
я уже написал в чем проблема - неправильная полярность

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
  • Репутация: +126/-1
Re: Блок питания для примочек(DC)
« Ответ #89 : Августа 14, 2010, 15:33:21 »

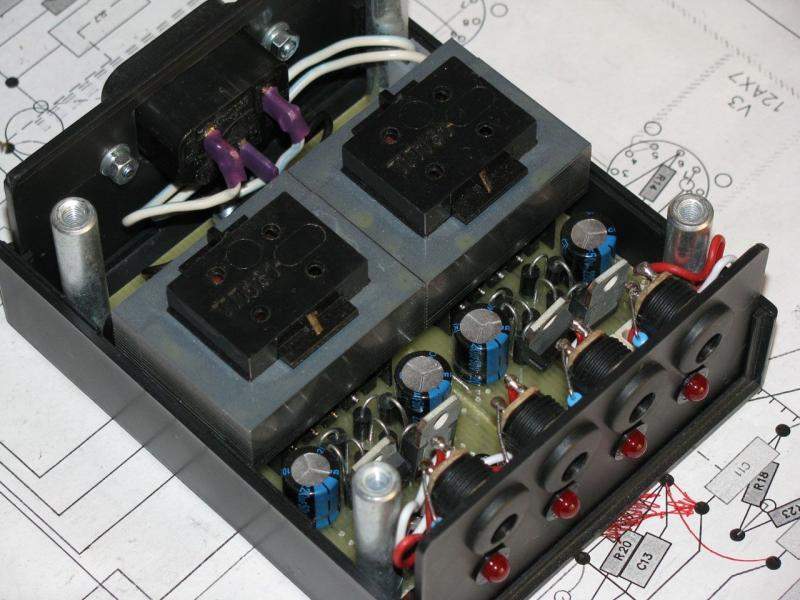

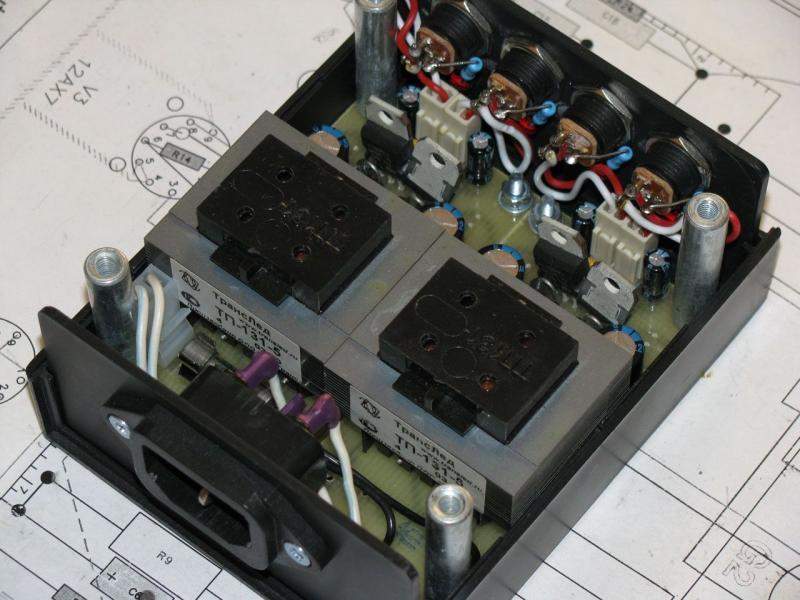

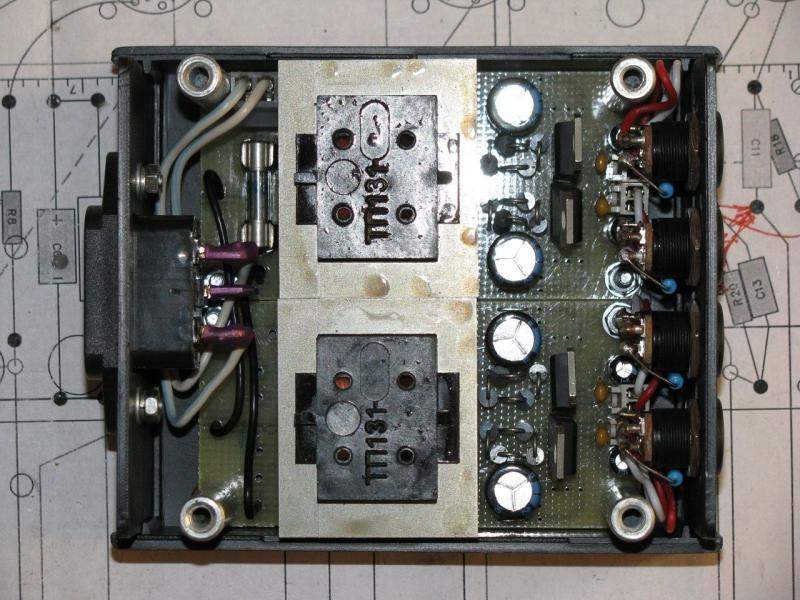

Собрал тут один БП.
4 изолированных стабилизированных выхода по 9 В @ 200 мА.
Диоды HER208.
Принцип индикации такой: СД под соответствующим входом горит, пока в него ничего не воткнуто.
На ХХ ничего не греется (в собранном корпусе отверстий нет вообще). Под нагрузкой еще не проверял.
« Последнее редактирование: Августа 14, 2010, 19:14:42 от JoeDominges »
