Автор Тема: Блок питания для примочек(DC)  (Прочитано 22881 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Алекандр_Ч** Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • Репутация: +0/-0
  • мистер Ч**
Блок питания для примочек(DC)
« : Октября 23, 2009, 15:56:32 »
Никогда не заморачивался блоками питания для педалей(использовал батарейки). Но на работе нашел несколько БП переменнго тока (9v, 1А) от модемов. Вопрос: можно ли его переделать, чтоб он выдавал постоянный ток? Или же спаять выпрямитель??? или же проще купить новый))))?

Оффлайн jer

  • Частый посетитель
  • **
  • Сообщений: 147
  • Репутация: +5/-1
Re: Блок питания для примочек(DC)
« Ответ #1 : Октября 23, 2009, 16:08:09 »
Зависит от того насколько много в корпусе осталось места и как ты дружишь с паяльником ;)

Оффлайн Алекандр_Ч** Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • Репутация: +0/-0
  • мистер Ч**
Re: Блок питания для примочек(DC)
« Ответ #2 : Октября 23, 2009, 16:15:39 »
Зависит от того насколько много в корпусе осталось места и как ты дружишь с паяльником ;)

корпус не проблема, с паяльником налаживаю отношения  8) как я понял начит сделать реально?

Оффлайн research

  • Эксперт
  • *****
  • Сообщений: 1113
  • Репутация: +173/-2
  • СПб
Re: Блок питания для примочек(DC)
« Ответ #3 : Октября 23, 2009, 16:37:35 »
купить новый стабилизированный параметрический и не лохматить бабку.
.5А хватит почти на все что угодно

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1123
  • Репутация: +125/-1
Re: Блок питания для примочек(DC)
« Ответ #4 : Октября 23, 2009, 16:54:14 »
Алекандр_Ч**,
А вы уверены ,что тот, который вы нашли, переменного тока? Обычно у таких БП на выходе постоянка вроде.

Оффлайн Вальмар

  • Опытный
  • ****
  • Сообщений: 555
  • Репутация: +79/-0
  • Ты делаешь выбор, даже не делая выбора!
Re: Блок питания для примочек(DC)
« Ответ #5 : Октября 23, 2009, 18:37:02 »

                  Сделать блок стабилизированного питания 9 вольт для примочек из адаптера от модемов возможно. Это просто для человека, знакомого с радиотехникой.

                  Судя по постановке вопроса, в Вашем случае ПРОЩЕ КУПИТЬ готовый стабилизированный блок питания 9 вольт (если примочки на это напряжение).

                  Адаптеры для модемов, действительно, в большинстве случаев, на выходе выдают выпрямленное НЕСТАБИЛИЗИРОВАННОЕ напряжение.

Оффлайн Weiss

  • Эксперт
  • *****
  • Сообщений: 1263
  • Репутация: +125/-3
  • ну... как-то так
Re: Блок питания для примочек(DC)
« Ответ #6 : Октября 23, 2009, 22:39:09 »

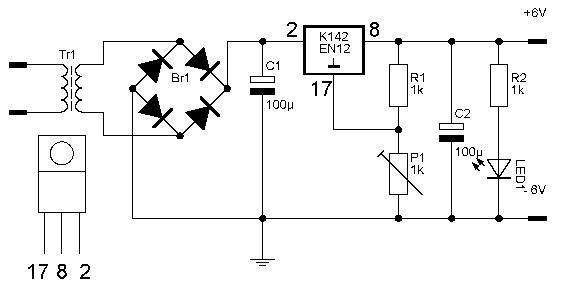

В приципе вот схемка.Микросхему-стабилизатор можно поставить на 9 вольт,тогда средняя нога пойдёт на землю,а резисторы R1 и P1 ставить не нужно.

... и добавил:

Адаптеры для модемов, действительно, в большинстве случаев, на выходе выдают выпрямленное НЕСТАБИЛИЗИРОВАННОЕ напряжение.

Оно там не просто НЕ СТАБИЛИЗИРОВАННОЕ,но ещё и НЕ ВЫПРЯМЛЕННОЕ бывает
« Последнее редактирование: Октября 23, 2009, 22:42:53 от Weiss »

Оффлайн jer

  • Частый посетитель
  • **
  • Сообщений: 147
  • Репутация: +5/-1
Re: Блок питания для примочек(DC)
« Ответ #7 : Октября 24, 2009, 14:24:30 »
Что за -6  +6  вольт в схеме?  :o на выходе должно быть +12 и 0.

кстати, если у него блок на 9v и выход не стабилизирован, то после кренки 9-ти вольтовой он просядет еще на 2 вольта.  ;)
« Последнее редактирование: Октября 24, 2009, 14:26:54 от jer »

Оффлайн Вальмар

  • Опытный
  • ****
  • Сообщений: 555
  • Репутация: +79/-0
  • Ты делаешь выбор, даже не делая выбора!
Re: Блок питания для примочек(DC)
« Ответ #8 : Октября 24, 2009, 23:08:29 »

                Нужно взять адаптер от модема, подать на него пониженное напряжение 210 вольт (до такого напряжения бывают просадки в сети, и даже ниже), проверить напряжение под нагрузкой на выходе. Если на выходе будет напряжение 9 вольт плюс 2,5 вольта - то есть около 12 вольт, тогда можно делать приведённую выше схему и получать на выходе 9 вольт стабилизированные.

                Если напряжение на выходе адаптера будет 10 вольт, тогда в стабилизаторе следует применить микросхему 142ЕН22а - она допускает работу при разности входного и выходного напряжения не менее 0,6 вольт.
                В противном случае, при просадках напряжения в сети, микросхема выйдет из режима стабилизации, и из колонки услышите фон и гул.

                Поэтому, лучше купить готовый блок, чем делать его человеку, далёкому от электроники.

Оффлайн jer

  • Частый посетитель
  • **
  • Сообщений: 147
  • Репутация: +5/-1
Re: Блок питания для примочек(DC)
« Ответ #9 : Октября 25, 2009, 00:44:13 »
               Если на выходе будет напряжение 9 вольт плюс 2,5 вольта - то есть около 12 вольт, тогда можно делать приведённую выше схему и получать на выходе 9 вольт стабилизированные.


ТОчно. Вот я типа такого хотел донести до автора, тока я написал коряво  :pozor:   ;D


Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3352
  • Репутация: +4970/-38
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Блок питания для примочек(DC)
« Ответ #10 : Октября 25, 2009, 01:52:19 »
Если автор действительно "дружит" с паяльником, то КР142ЕН8А или 7809 в стандартном включении элементарно исправить ситуацию. Только перед всеми манипуляциями замерять реальное значение выходного напряжения с БП.

Оффлайн Weiss

  • Эксперт
  • *****
  • Сообщений: 1263
  • Репутация: +125/-3
  • ну... как-то так
Re: Блок питания для примочек(DC)
« Ответ #11 : Октября 25, 2009, 09:40:42 »
Что за -6  +6  вольт в схеме?  :o на выходе должно быть +12 и 0.

кстати, если у него блок на 9v и выход не стабилизирован, то после кренки 9-ти вольтовой он просядет еще на 2 вольта.  ;)

чем тебе схема то не угодила?ты даташит на эту микросхему удосужился посмотреть?

Оффлайн cerr

  • Опытный
  • ****
  • Сообщений: 863
  • Репутация: +26/-2
Re: Блок питания для примочек(DC)
« Ответ #12 : Октября 25, 2009, 18:13:07 »
чем тебе схема то не угодила?ты даташит на эту микросхему удосужился посмотреть?
Ну тогда вопрос интересный возникает: есть +6 В и -6В. А где ноль?

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3352
  • Репутация: +4970/-38
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Блок питания для примочек(DC)
« Ответ #13 : Октября 25, 2009, 18:46:09 »
cerr, не придерайтесь по пустякам..Схема однополярного источника питания, в данном случае, здесь минус -  он же общий провод, о чем указывает соответствующее УГО. ;) Установить соответствующее выходное напряжение можно подстроечным резистором.

Оффлайн Weiss

  • Эксперт
  • *****
  • Сообщений: 1263
  • Репутация: +125/-3
  • ну... как-то так
Re: Блок питания для примочек(DC)
« Ответ #14 : Октября 26, 2009, 00:31:35 »
Ну тогда вопрос интересный возникает: есть +6 В и -6В. А где ноль?

Схема отрисована правильно.Единственная очепятка-это +6 (заменить на +9) и -6 вообще не должно там быть подписано.Для тех,кто в танке:диапазон микросхемы К142ЕН12 1,2-37В
