Mikhail Soin, на твоем рисунке, то что красное - земля. Если так спаяешь, то звука не будет, потому что посадишь сигнал на землю.
Что тут не понятного? Какой "полюс и минус"? Это же не батарейка.... блин... упорно не хочешь читать ничего... абсолютно нету тяги к знаниям и пониманию простых вещей....
Регулятор громкости идет вообще после первого каскада, зачем вход на него вешать?

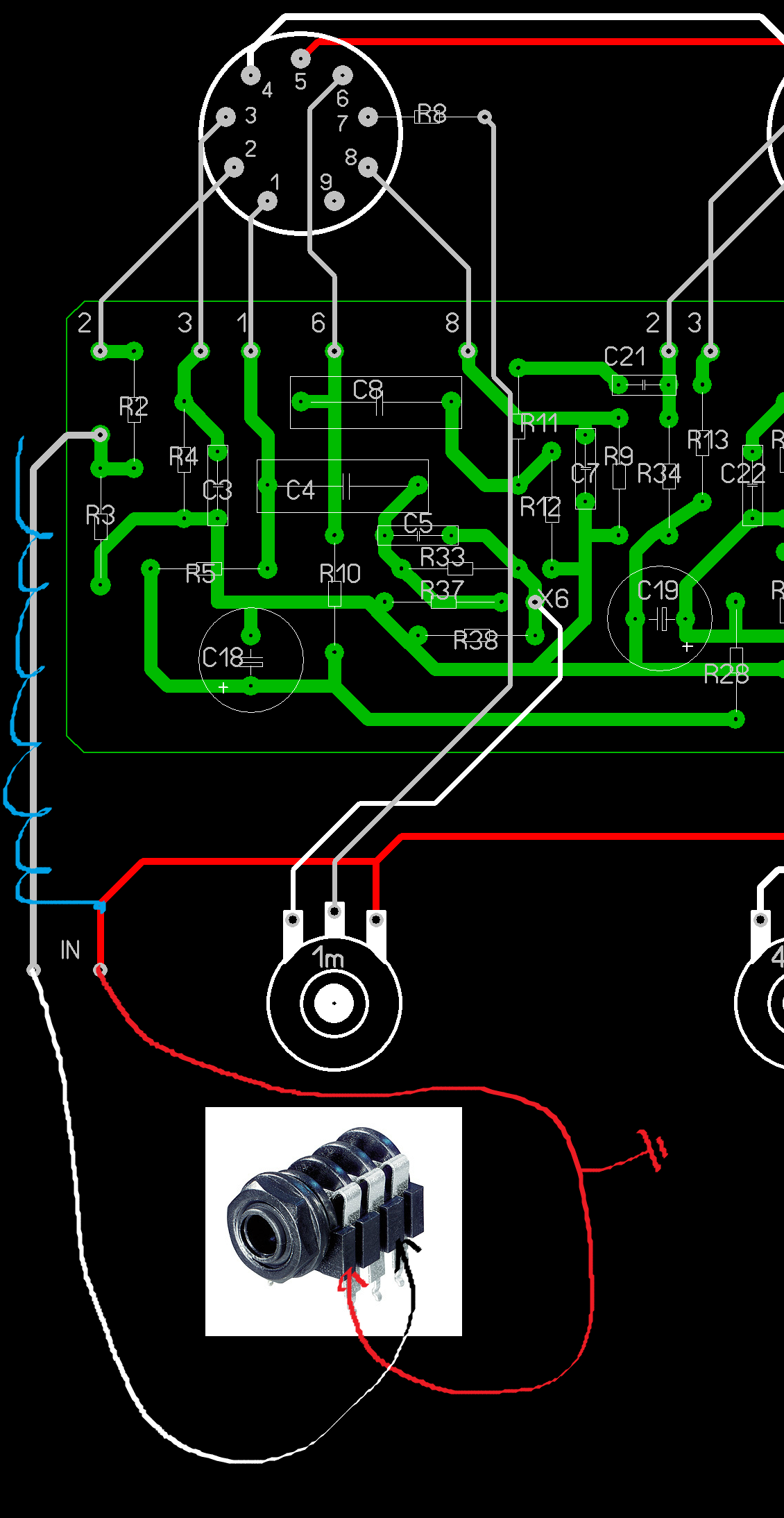

Провод паяется от входа сразу на плату. Если он экранирован, то среднюю жилу -
сигнал, паяешь на дальний контакт джека, с одной стороны, а с другой стороны паяешь на плату, как на фото. Второй провод -
экран, паяешь на ближний контакт джека, на землю, но только с
ОДНОЙ стороны, со стороны гнезда. С другой стороны его паять никуда не нужно.
Естественно,
земля на гнездо входа должна приходить отдельным проводом и соединяться с общей земляной шиной.
Вот так:
... и добавил:Покажи фотки своей "кучи".

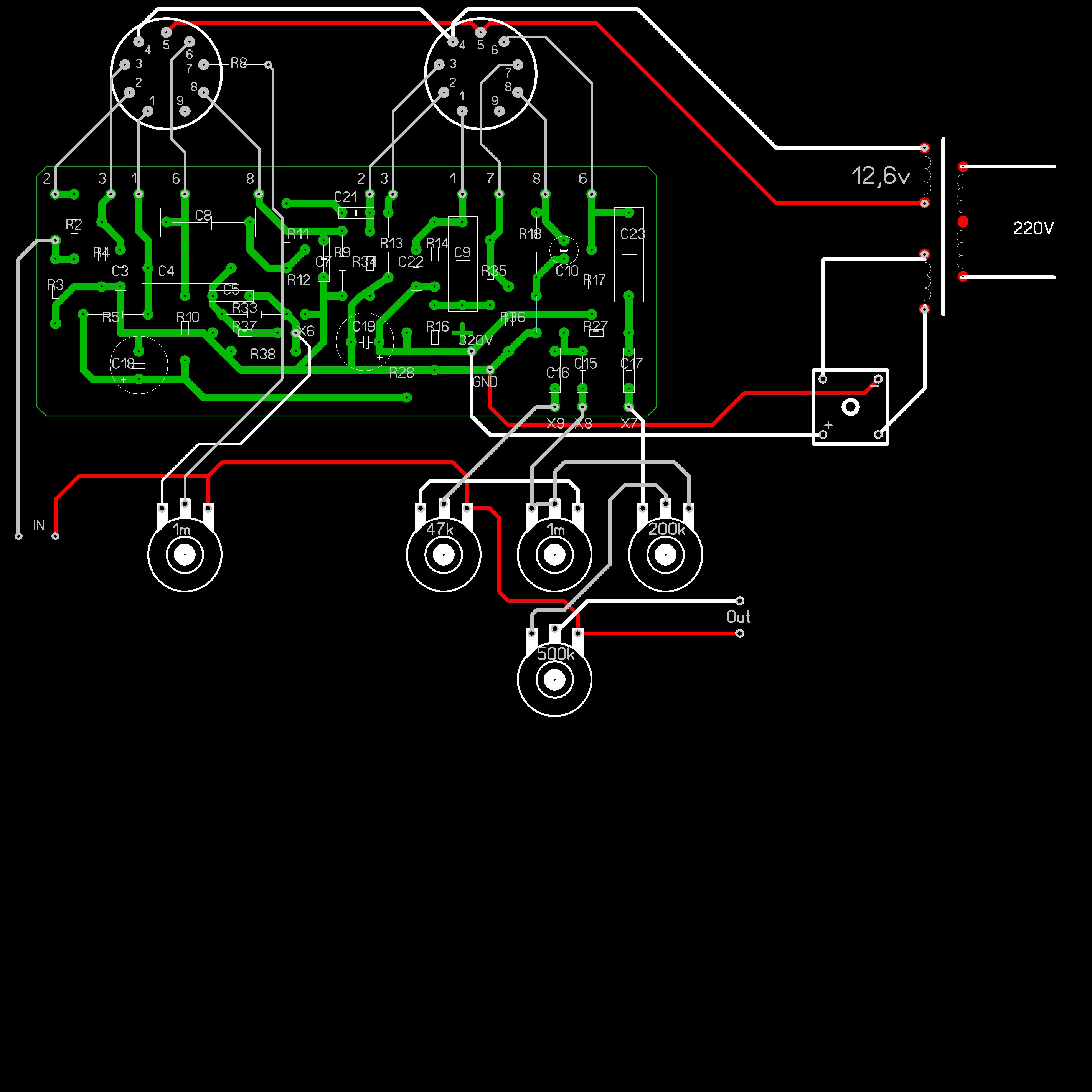

Хотелось бы взглянуть, есть хоть отдаленное сходство с тем, что ты собирался делать, типа того, что сделано в первом посте. Слабо верится что у тебя что-то похожее получилось...
