У меня то работает.Чудеса.

Кто-то подскажет зачем нужен повторитель на IRF?

Есть идея у меня по поводу реализации чистого канала на плате тов. Лёха2009
Вставил реле которое будет подключено к фут свитчу. Прошу кто сможет проверить правильность и дать или не дать добро, ибо в планах еще развести платы под гнездо футсвитча, тембр блока и для выходных ламп (50Вт голова будет)

Ссылка на печатку http://yadi.sk/d/ZE9fbR7976f2O

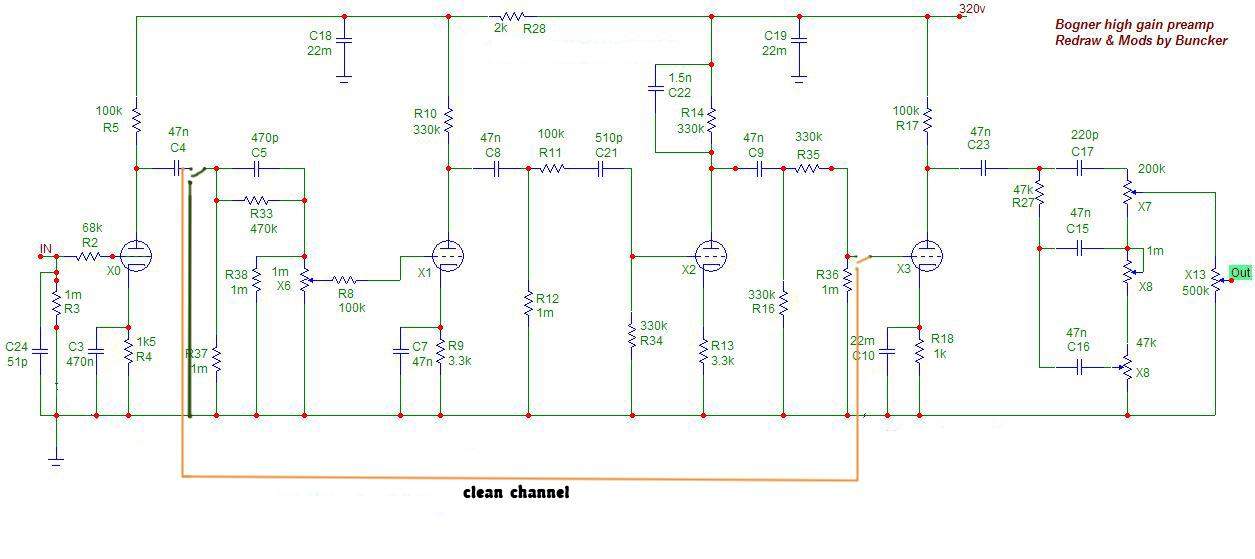

Вот нагляднее показал я этот разрыв, я такую фишку видел когда собирал, а потом модил АХ84 хай октан.
Инфу найти не могу посему разорвал по своим соображениям.

Я так понимаю звук будет чистым, тембр блок остается с настройками канала шарп.
Вопрос о правильности остается открытым.
И еще не будет ли канал шарп сильно громче клина? Как лучше урегулировать громкости?

Делал когда-то по схеме Lok@Tar

можно сюда прикрепить картинки платы и касаемо ее,схемы с номиналами?
сделайте пжлста

поделитесь печаткой именно под эту схему,буду очень признателен

спасибо,нашел програму для таких файлов
не подскажите,сделать ручку бленд в схеме -это будет микс между выходом с первого баллона и общим мастером ,или как то еще?

Ksandr-, модификация очень простая, так что есть смысл собрать оригинал и сравнить лично с модом.
