фон богнера просто убивает меня

Если вместо кабеля воткнуть на вход усилка пустой джек с резистором 10...20 кОм между массой и сигналом - фон исчезает?

Mick_20, По фону этот преамп намного более чувствительный. Но если все сделать правильно, будет тишина.

Да вроде и так все, что здесь советовали сделал.

у меня шарп в напольнике вообще не фонит.
Вот например одна из компоновок для "попробовать" пока оставил как есть потом может на нормальный текстолит переделаю.

фон богнера просто убивает меня...

50гц ?  Фон остается:

а) в первые секунды при отключении анодного питания ?
б)в первые секунды при отключении накала или запитке его от аккумулятора?
в) при удалении преда от силовика на 30-40см ? Можно силовик кастрюлей магнитоположительной, подключенной к главной  земляной точке    для чистоты экскремента накрыть.

Мине именно  случай  в) не так давно вставил ( правда с другим хай-гейн-предом ) не по децки, ибо даже микроскопический фон впринциппе не выношу.

 Чаво тока мну не делал, пока силовик не поменял  на точно такой силовик 1:1, тока ток ХХ у них разнился всего то на на каких то несколько добрых десятков мА

ps

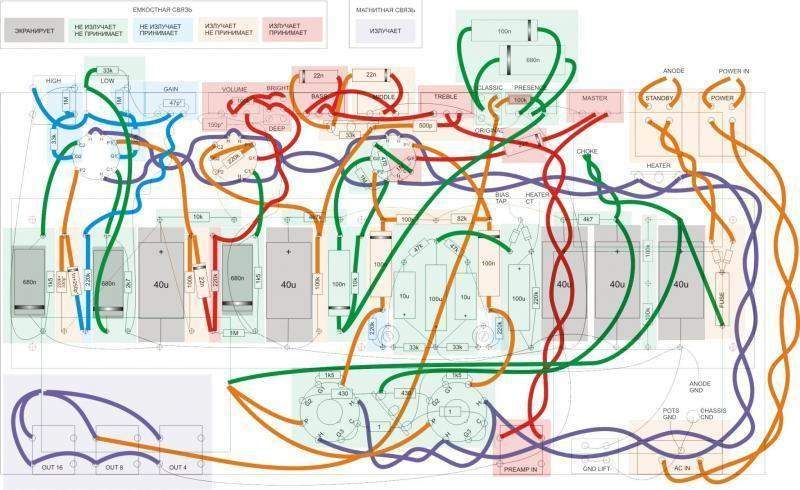

В экране должны быть пары проводов (сигнал и земля ) идущие от входного гнезда и гейнов . Экран соединяется только с землей соответствующего каскада,. Со стороны входного гнезда и пота гейна этот экран к земляному проводу не подключается.

Внимание к особенностям земления крышек потов, электролитов основных и каскадных фильтров, расположению электролитов каскадных фильтров.


Особенности монтажа Земля. Питание. Накал. Провода : https://www.google.ru/url?sa=t&source=web&rct=j&url=http://www.tehnari.ru/attachments/f243/131122d1365527210-aeaaa-12-iniaaiiinoe-iiioaaea.pdf&ved=2ahUKEwjp25eRtdrsAhWMy6QKHUb9BxwQFjAAegQIARAB&usg=AOvVaw3M_6nRQrCQKqSSC1c9AWug

Мдя. А что с 9ми ногами 6н2п. Они каким-то образом употреблены?

Читал, шо из за того проводники печатной платы расположены в одной плоскости,  по факту неудачной разводки, может получиться подобие рамочной антены, которая будет хорошим подспорьем в ловле наводок.

Мож покаскадную инквизицию устроить?  После 1го триода фон есть?

ps


https://youtu.be/eYnO5buKr-Q


https://youtu.be/MxZsmeZ7k2M

Очевидно же, что зеленым цветом провода земли)
Черные толстые это экранированные. от них тоже идут зеленые с оплетки на землю.
Джеки пластиковые.
Потенциометры на корпус не посажены.

Схема и печатка Бункера без изменений.

т.е. у тебя земля на плате соединяется с остальными одним проводом? До земли питания?
Потом от земли питания идет на "звезду" между платами. И только от-туда попадает на землю выхода/потов/входа?

А чо ж ты тогда хотел, конечно будет фонить по страшному. Проследи возвратный ток с входного гнезда.

Хотя, кому я рассказываю. Если б мог проследить, так бы точно не сделал.
Прочитай хотя-бы немного теории о земле. Есть же хорошая статья, там все оч доходчиво. И перевод где-то был даже, если так тяжело
http://www.valvewizard.co.uk/Grounding.pdf
