Re: Booster. Изготовление. Схемы.
« Ответ #105 : Октября 05, 2011, 00:46:55 »
Цитата: Pefren от Октября 05, 2011, 00:33:19
у меня постоянно мысль была кнопку 3дпт так спаять, чтобы был тру байпас и батарейка подавала питание когда нажимаешь на кнопку, а не когда штекер в гнездо вставляешь, почему так никто не делает? Ведь не удобно економя батарейку постоянно доставать штекер из примочки   :hmmm:

При включении питания, схема не начинает работать молниеносно, необходимы какие то доли секунды, что бы зарядились электролиты и т.д.
Поэтому если во время исполнения музыкальной композиции, нажать на такую кнопку, будет сильный хлопок, треск и другие не музыкальные звуки.

Оффлайн daruma

  • Новичок
  • *
  • Сообщений: 7
  • Репутация: +0/-0
Re: Booster. Изготовление. Схемы.
« Ответ #106 : Октября 12, 2011, 22:12:00 »
Привет всем.Прочитал ветку и тоже собрал  на коленке Zvex SHO.Воистину ,все гениальное-просто,один транзистор,а возможностей -куча. Особенно понравилось включение бустера после тубскримера и сансампа-звучание становится более детальным,сочным,сильно уменьшаются искажения при игре чёсом на перегрузе.Кстати,вот "альтернативная" схема SHO:

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
  • Репутация: +4/-0
Re: Booster. Изготовление. Схемы.
« Ответ #107 : Февраля 16, 2016, 22:58:05 »
Дрбрый вечер. Скажите пожалуйста. Сигнальные провода на бустере я делаю с экраном (то есть использую экранированый провод). Вопрос вот в чем. Нужно ли экран подпаивать на общюю землю? Извините если вопрос тупой. Спасибо тем кто откликнется.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Booster. Изготовление. Схемы.
« Ответ #108 : Февраля 17, 2016, 00:00:26 »
Цитата: vovian от Февраля 16, 2016, 22:58:05
Сигнальные провода на бустере я делаю с экраном (то есть использую экранированый провод).

В смысле внутри коробки экранированные провода? Не нужно этого делать. Корпус педали у тебя металлический? Если да, то он и является общим экраном.


Цитата: vovian от Февраля 16, 2016, 22:58:05
Вопрос вот в чем. Нужно ли экран подпаивать на общюю землю?

При использовании экранированного провода, экран (оплётка) паяется в земле с одной стороны провода.

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
  • Репутация: +4/-0
Re: Booster. Изготовление. Схемы.
« Ответ #109 : Февраля 17, 2016, 19:28:16 »
Runing спасибо. А можно ли экран использовать как ground между кнопкой и платой. Или это будет создавать фон?

... и добавил:

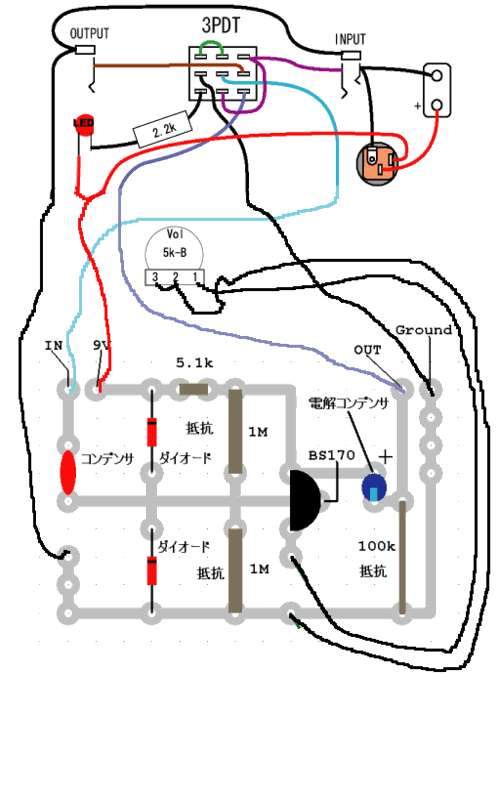

layout
« Последнее редактирование: Февраля 17, 2016, 19:43:04 от vovian »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Booster. Изготовление. Схемы.
« Ответ #110 : Февраля 17, 2016, 21:16:03 »
Цитата: vovian от Февраля 17, 2016, 19:28:16
Runing спасибо. А можно ли экран использовать как ground между кнопкой и платой. Или это будет создавать фон?

Ничего не понял. Что значит "экран между кнопкой и платой"? В смысле использовать оплётку вместо провода?
Это же не удобно и к тому же, если она будет касаться металлического корпуса, будет плохо.
Я говорю, что в корпусе вообще не нужны экранированные провода. Разводишь всё обычным проводом и в одной точке "землю" цепляешь к металлическому корпусу. Если джеки у тебя металлические, то значит что они и так имеют контакт с корпусом. В таком случае в входному джеку паяешь земляной провод с платы, а к выходному нет, только сигнал.
Если джеки пластиковые, то от любого одного джека кидаешь землю на корпус. Корпус это и есть экран.

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
  • Репутация: +4/-0
Re: Booster. Изготовление. Схемы.
« Ответ #111 : Февраля 18, 2016, 22:30:58 »
Спасибо.

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
  • Репутация: +4/-0
Re: Booster. Изготовление. Схемы.
« Ответ #112 : Февраля 20, 2016, 19:12:40 »
Можно еще кое что спросить? Сейчас хочу себе спаять Zvex Super Duper 2in1.  Там в схеме стоят на Гейне потенциометры 5кОм (сейчас такого нет). Скажите пожалуйста,  какой разброс реален в данном случае (от и до)?
вот схема
http://1.bp.blogspot.com/-ffxJwQk4zok/TyEiPb_eyLI/AAAAAAAAAuk/HL3-cV2rMyU/s1600/Super-Duper+2+n+1.gif
« Последнее редактирование: Февраля 20, 2016, 19:15:08 от vovian »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Booster. Изготовление. Схемы.
« Ответ #113 : Февраля 20, 2016, 20:01:32 »
Цитата: vovian от Февраля 20, 2016, 19:12:40
какой разброс реален в данном случае (от и до)?

Никакой. Кроме того сюда нужен потенциометр с хар-кой антилогарифм C5K, иначе регулировка будет кривая.

Оффлайн vidoka

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Booster. Изготовление. Схемы.
« Ответ #114 : Апреля 10, 2016, 22:12:33 »
Добрый вечер. Сделали мне (так как я в этом дуб дубом) бустер по такой схеме
Звук усиливает нормально, но на пятой и особенно на шестой струне звук грязный (хрюкающий). Можно ли как то это исправить, не меняя полностью схему? Заранее спасибо!


Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Booster. Изготовление. Схемы.
« Ответ #115 : Апреля 10, 2016, 22:17:18 »
Цитата: vidoka от Апреля 10, 2016, 22:12:33
Можно ли как то это исправить, не меняя полностью схему?

Если без бустера ничего не хрюкает, тогда конденсатор С1 уменьши в десять раз.

Оффлайн vidoka

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Booster. Изготовление. Схемы.
« Ответ #116 : Апреля 10, 2016, 23:40:52 »
Спасибо, попробую.

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Booster. Изготовление. Схемы.
« Ответ #117 : Апреля 19, 2016, 12:44:54 »
Доброго времени суток. Меня тут попросили ренжмасте собрать. Все есть, только вот классическая схема с плюсом на корпусе, что не очень хорошо для педалборда. Есть схемы с использованием NPN транзистора - но насколько сильно отличается звук от классического ренжмастера? второй вопрос - какой транзистор (есть доступ к современному германию, плюс лежит коробка совкового - МП, ГТ и тд). Какой КУ должен быть у транзистора?

... и добавил:

вариант схемы - тут - http://www.generalguitargadgets.com/pdf/ggg_geb_npn_sc.pdf

... и добавил:

Рекомендованный заменитель NPN видел несколько раз 2n388 - у него Ку - от 60 до 180... разброс большой...
« Последнее редактирование: Апреля 19, 2016, 12:50:09 от Tander »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Booster. Изготовление. Схемы.
« Ответ #118 : Апреля 19, 2016, 12:56:54 »
Большой КУ не нужен. Около 85-110 достаточно.
Настраиваешь около 7 - 7,2 вольта на коллекторе, при питании 9в.
Транзистор нужно отбирать по минимальному шуму.

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Booster. Изготовление. Схемы.
« Ответ #119 : Апреля 19, 2016, 12:57:56 »
ок. у меня питание 12в. какойе напряжение тогда должно быть на коллекторе?
