Автор Тема: Booster. Изготовление. Схемы.  (Прочитано 31012 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Booster. Изготовление. Схемы.
« Ответ #120 : Апреля 19, 2016, 13:05:10 »
у меня питание 12в. какойе напряжение тогда должно быть на коллекторе?

Так не могу сказать.
Лучше всего конечно по осциллографу - по симметричному ограничению поступающего сигнала.

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Booster. Изготовление. Схемы.
« Ответ #121 : Апреля 19, 2016, 13:23:55 »
осцилл есть... можно попрбовать. нужно глянуть что у меня за ГТ с МП лежать дома. )) чтобы не оказались что все ПНП. ))

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Booster. Изготовление. Схемы.
« Ответ #122 : Апреля 19, 2016, 13:51:45 »
Не вижу проблем с PNP. Делаешь питание только от батарейки и всё. Хватать её будет очень надолго :)
Ну или от отдельного источника питания.

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Booster. Изготовление. Схемы.
« Ответ #123 : Апреля 19, 2016, 13:57:34 »
ГТ404Е, Ж, И - вроде хорошо подходят. )
питаине с батарейкой - не лучший вариант - т.к. корпус мелкий - батарейку не всадишь. а городить огород - смысла не вижу пока большого, при условии что адекватной разницы я чот не услышал... по крайней мере по ютьюбу...

... и добавил:

Кстати - а почему бы просто не "развернуть" схему?
как тут:
2109126-0
« Последнее редактирование: Апреля 19, 2016, 14:09:25 от Tander »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Booster. Изготовление. Схемы.
« Ответ #124 : Апреля 19, 2016, 14:30:24 »
Кстати - а почему бы просто не "развернуть" схему?


Вот и мне всегда было непонятно, что мешает так делать)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Booster. Изготовление. Схемы.
« Ответ #125 : Апреля 19, 2016, 14:55:29 »
2109141-0

Оффлайн anDDRew

  • Эксперт
  • *****
  • Сообщений: 1221
  • Репутация: +919/-27
  • котавр
Re: Booster. Изготовление. Схемы.
« Ответ #126 : Апреля 19, 2016, 22:43:26 »
Так не могу сказать.
Лучше всего конечно по осциллографу - по симметричному ограничению поступающего сигнала.

Вроде у буржуев читал, что как раз фишка рэнжмастера - это лёгкая асиммертия в пиках.

... и добавил:

например
http://www.harmonycentral.com/reviews/product/dallas-arbiter-rangemaster-treble-booster/356527

I think the low boost enhancement of sound comes from the somewhat ideosyncratic biasing of the single germanium device inside the box. It appears to be sitting at a bias point that adds just a bit of asymmetrical nonlinearity to even very soft notes. The nonlinearity builds up as you hit notes harder, with a bit of touch sensitivity that adds a lot of interest even to nominally "clean" notes.
« Последнее редактирование: Апреля 19, 2016, 22:46:10 от anDDRew »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Booster. Изготовление. Схемы.
« Ответ #127 : Апреля 19, 2016, 22:54:00 »
Вроде у буржуев читал, что как раз фишка рэнжмастера - это лёгкая асиммертия в пиках.

Тем более, учитывая рекомендации буржуев, лёгкую асимметрию проще и нагляднее настроить с помощью прибора.
Потому что "на глаз" может получиться тяжёлая асимметрия ;)
Но поскольку германиевые транзисторы очень не стабильные при изменении температуры, то можно сильно не заморачиваться.

Оффлайн anDDRew

  • Эксперт
  • *****
  • Сообщений: 1221
  • Репутация: +919/-27
  • котавр
Re: Booster. Изготовление. Схемы.
« Ответ #128 : Апреля 19, 2016, 23:13:20 »
Дык яж против прибора ничего не имею. Я по поводу симметричного ограничения 5 копеек вставил.
Кстати, встречал компенсацию температурного дрейфа при помощи германиевого же диода включённого реверсно в переход база-эмиттер.

http://fuzzcentral.ssguitar.com/rangemaster.php

... и добавил:

Там как раз и npn во второй схеме.
« Последнее редактирование: Апреля 19, 2016, 23:15:31 от anDDRew »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Booster. Изготовление. Схемы.
« Ответ #129 : Апреля 19, 2016, 23:24:11 »
Кстати, встречал компенсацию температурного дрейфа при помощи германиевого же диода включённого реверсно в переход база-эмиттер.

Да, это известный и не работающий костыль ;)
Я уже не помню, что там, но когда то давно, около десяти лет назад, тоже встречал это способ решения. И на тех же буржуйских форумах находил отрицательные отзывы такого способа.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7992
  • Репутация: +2352/-17
  • Atypique
Re: Booster. Изготовление. Схемы.
« Ответ #130 : Апреля 20, 2016, 07:53:09 »
А пробовал ли кто замерить реальный дрейф напряжения на коллекторе Рэнджмастера?
Скажем, в играбельном интервале температур 20...30 град.С ?
И с какими транзисторами что получилось?
  :)

Оффлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 240
  • Репутация: +53/-0
Re: Booster. Изготовление. Схемы.
« Ответ #131 : Апреля 20, 2016, 09:30:47 »

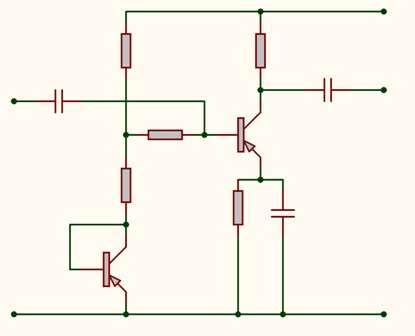

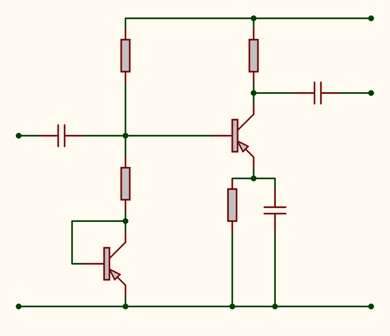

Вот пара  вариантов термокомпенсации для этого конкретного случая.
Транзисторы ставятся одинаковые.
И, как вариант - базу термокомпенсационного транзистора не подсоединять к коллектору, использовать только переход база-эмиттер. Как лучше - не знаю.
« Последнее редактирование: Апреля 20, 2016, 09:36:25 от Сынишка »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Booster. Изготовление. Схемы.
« Ответ #132 : Апреля 20, 2016, 09:47:07 »
А что, проблема температурного дрейфа настолько актуальна, что требует к себе внимания? Диапазон температур по сути довольно небольшой, от +10(реально некомфортно играть) до +35(уже гитару потом жалко поливать, пекло). Итого максимальный диапазон 25 градусов. Из них реальные колебания в лучшем случае градусов десять.

Оффлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 240
  • Репутация: +53/-0
Re: Booster. Изготовление. Схемы.
« Ответ #133 : Апреля 20, 2016, 10:49:36 »
  Итого максимальный диапазон 25 градусов.
Мне тоже кажется, что проблема ухода рабочей точки применительно к бустеру надуманна.
Настроил при комнатной температуре и играй себе  на здоровье, где хочешь

... и добавил:

Интересно бы озаботиться уходом рабочей точки при уменьшении напряжения батарейки при её разряде.
Хотя при автосмещении это может и совсем не так страшно.
Если честно - я это никогда не исследовал.
« Последнее редактирование: Апреля 20, 2016, 11:03:16 от Сынишка »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Booster. Изготовление. Схемы.
« Ответ #134 : Апреля 20, 2016, 14:02:10 »
Ну питание германиевых гитарных гаджетов вообще тема скользкая. Звекс вообще, помнится, в мануале к какому-то   фуззу писал, что использовать только угольные кроны, алкалиновые, мол, не дают нужного звука.
