Всем доброго дня, собрал данную педаль, нашел в сети только модифицированную схему с переключателем, который своего рода как бы переключает каналы, с менее гейнистого на более гейнистый. Так вот собрал сначала на макетке с кучей проводов к переключателю, в итоге девайс прилично фонил, но это ладно, на менее гейнистом канале присутствовал какой то треск, похожий на клиппинг. Звук педали мне понравился и я развел печатную плату и пересобрал ее, в итоге фона нет, но клиппинг на клин канале так же присутствует, однако только при уровне гейна от 7 до 10 часов, далее клиппинга нет, в чем может быть причина? Конденсатор С20 менял на 1U, проблема остается, единственное помогает его убрать замена резистора R20 на более низкий номинал, но при этом прилично падает уровень сигнала данного канала, вплоть да того что он становится тише байпаса, что естественно неприемлемо. Какие соображения на этот счет? Транзисторы 2n5457

Geezer, спасибо что откликнулись! на R4 и R11 0,18 и 0,08в соответственно, конденсаторы попробую поменять

Померял, в направлении от входа к выходу по порядку показания напряжений 4.15, 4.33, 4,27, 4.35

... и добавил:

Конденсаторы заменил на пленку 0,22, улучшений не наблюдается, однако заметил что если уровень сигнала с гитары прибрать ручкой громкости немного, треск пропадает, подключил сингловый телек, тут несколько иная картина, при минимальном гейне треска нет, но когда гейн на 12 часов, все таки потрескивает

Померял, при вращении гейна показания напряжения никак не изменяются

Тут и в транзисторах дело может быть.
Там что стоит, классические совецкие полевики или с али подделки за 3 копейки? Или стандартные mmbfj201/5457 или оригинальные 4393?

Geezer, благодарю за исследования, однозначно +++ к карме!! Попробую сменить транзисторы на 2n5458 или bf245

Тут и в транзисторах дело может быть.
Там что стоит, классические совецкие полевики или с али подделки за 3 копейки? Или стандартные mmbfj201/5457 или оригинальные 4393?

транзисторы не с али, покупал в diy-tubes.ru, так что уверенность в них есть, в других уже отработанных схемах работают как надо, с алика действительно проблеммные экзкмпляры, сколько не покупал на пробу, сплошной шлак, однажды только 2sk170 купил абсолютно номальные

Proks206, Тогда странно, 2 мю каскада довольно просты в постройке

Возможные моды:

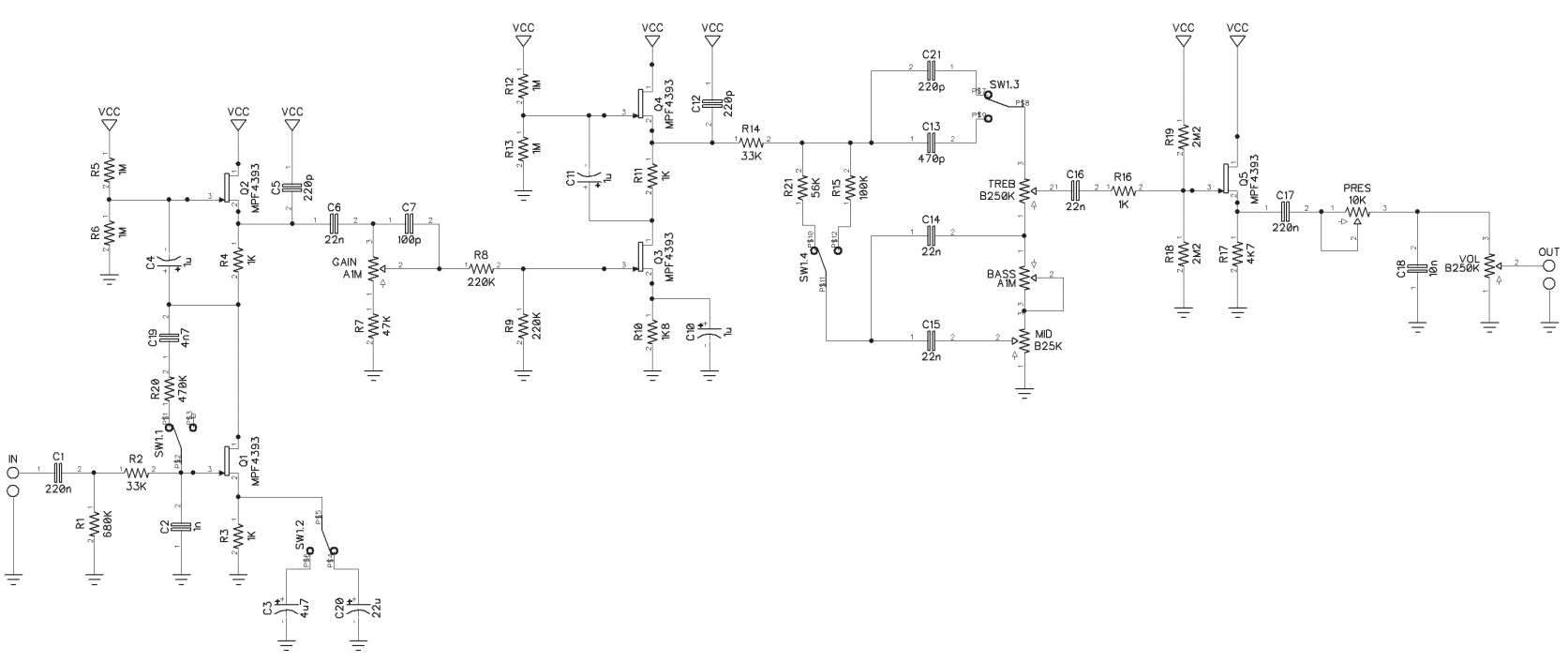

https://yadi.sk/i/Ct--VKo6GHq0cw
Сплошная линия - это исходная АЧХ схемы (имеется в виду только рассматриваемый узел на Q1 и Q2), пунктирная - предлагаемые моды.
Если хочется осветлить низы, то уменьшаем С4; если хочется сделать более яркими верха, то уменьшаем С2.
Приведённые величины демонстрируют степень их влияния на звук, и вполне возможно попробовать вместо них и другие номиналы.

Поэкспериментировал с транзисторами первых двух каскадов, ставил BF245C еще более тупые чем КП303Е Vp/Idss порядка 8/16, с ними перегруз вобще практически пропал на всем диапазоне гейна, поставил 2n5458 c Vp/Idss 0.5/2.5, на клин канале в минимальном гейне добился нормального Клина без подгруза на минимуме гейна, однако злополучный треск так и не пропал, но заметил что он присутствует вобщем то только на 6 струне, может быть немного на первых ладах на 5-й, я так подумал что возможно С1 пропускает слишком много НЧ и проблема в этом? Попробую его уменьшить, хотя почему проблемы нет на втором канале и вобще при увеличении гейна, может все таки она уже за ручкой гейна, попробую еще поменять транзисторы в 3- 4 каскадах на 2n5458. Так же экспериментировал с резистором R20, уменьшая его уменяшается и уровень треска, но и громкость сильно падает, если его уменьшать и дальше она станет тише байпаса, что тоже неприемлемо. Еще убирал совсем конденсатор С4, уровень гейна сильно падает, на обоих каналах уже практически во всем диапазоне ручки гейна - клин, ну и еще заметил что низов стало прилично меньше, по моему после замены C4 на 220n
