Re: Champ для бас-гитары
« Ответ #30 : Февраля 13, 2013, 20:53:27 »
В схеме из первого поста антизвонника во второй сетке нет, а есть резистор фильтра питания на 1К.
Пару КОм в первой сетке снизит шумы немножко

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Re: Champ для бас-гитары
« Ответ #31 : Февраля 13, 2013, 21:02:48 »
Антизвонник - это дроссель чтоли? ) или как это там должно быть?

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Champ для бас-гитары
« Ответ #32 : Февраля 13, 2013, 23:06:10 »
Примерно так:


Резистор в цепи второй сетки немного усмирит ее токи

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Re: Champ для бас-гитары
« Ответ #33 : Февраля 14, 2013, 01:35:06 »

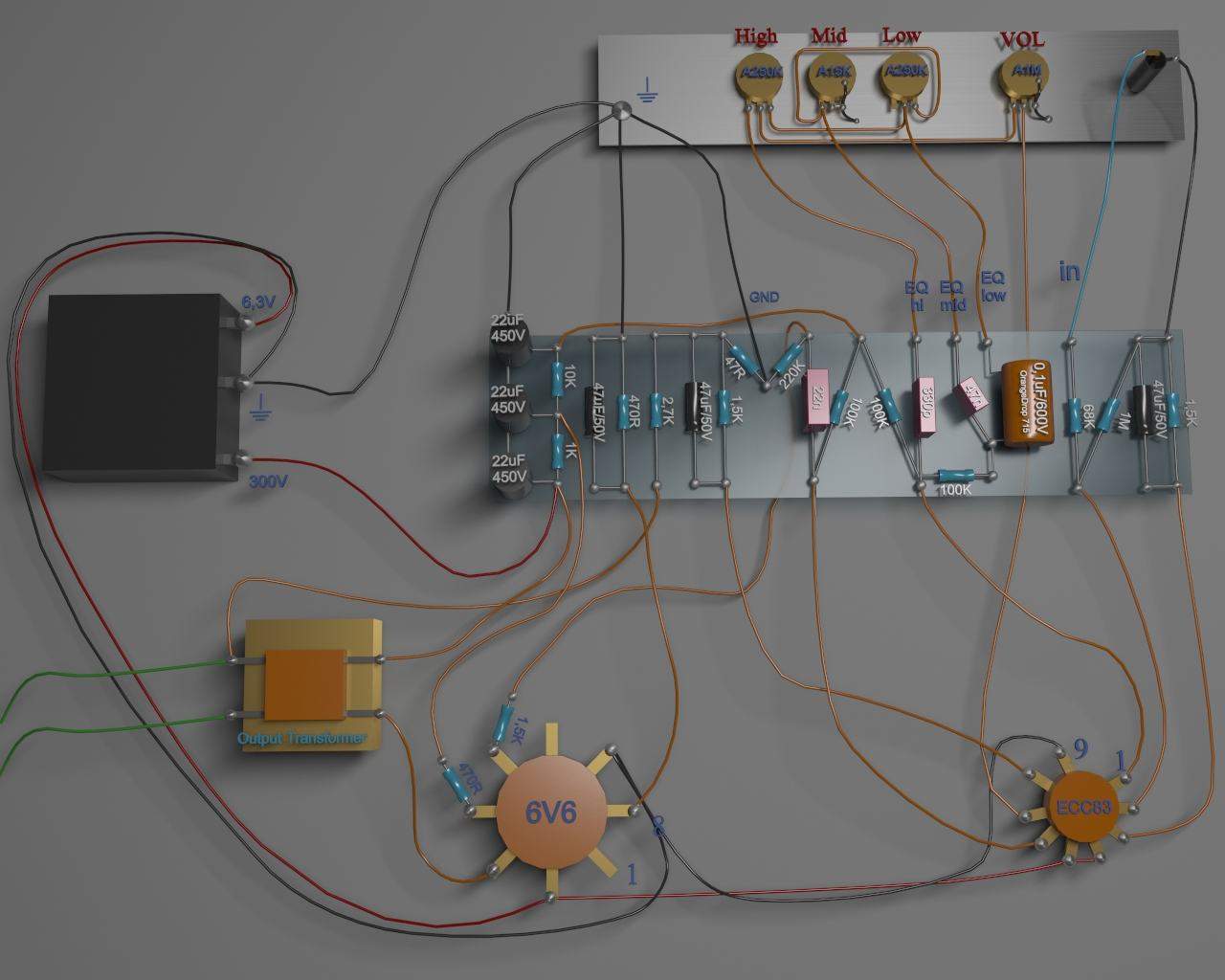

Ок. так понятно. Накидал немного расстановку деталек. Выглядит следующим образом:
895543-0

Блок питания не разрисовывал детально, там вроде и так все понятно. можете проверить, чтобы я нигде ничего не напутал? )))

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: Champ для бас-гитары
« Ответ #34 : Февраля 14, 2013, 11:18:52 »
Tander, накал зря по земле пустил, тем более раздельными проводами. Будет фонить.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Re: Champ для бас-гитары
« Ответ #35 : Февраля 14, 2013, 13:45:43 »
ммм? как? с блока питания выходит только анод, накал и земля - других проводов нету...

... и добавил:

Плюс накал постоянный, стабилизированный - чо он фонить будет то?

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: Champ для бас-гитары
« Ответ #36 : Февраля 14, 2013, 14:20:02 »
Tander, ну посмотришь, че он фонить будет.  ???

... и добавил:

Стабить накал в чампе, имхо, лишнее.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Re: Champ для бас-гитары
« Ответ #37 : Февраля 14, 2013, 14:57:44 »
Цитата: kynep от Февраля 14, 2013, 14:20:02
Tander, ну посмотришь, че он фонить будет.  ???

... и добавил:

Стабить накал в чампе, имхо, лишнее.
Ну - когда под рукой валяються куча стабилизаторов - то можно и застабилить, кто знает что из этого чампа выростет потом...
В плане "Посмотришь, чон он фонить будет"? я ж не говорю что не хочу сделать лучше, я просто не понимаю как. Обьясни?  :)

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Champ для бас-гитары
« Ответ #38 : Февраля 14, 2013, 15:04:04 »
подогреватель 12ax7 как-то криво подключен :hmmm:

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: Champ для бас-гитары
« Ответ #39 : Февраля 14, 2013, 15:26:54 »
Tander, 9ю ногу ECC соедини проводом с 7й ногой 6V6. Оба провода свей косой. 7ю ногу 6V6 соедини с выходом земли из блока питания, а не с электролитом.

... и добавил:

Оба провода пусти по нижнему краю, чтоб они не пересекали другие провода.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Re: Champ для бас-гитары
« Ответ #40 : Февраля 14, 2013, 20:18:17 »
9 нога ЕСС - это экран, он не связан с подогревателем.
Подогреватель - 4 и 5 нога, но в целом понял. Щас покажу...

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: Champ для бас-гитары
« Ответ #41 : Февраля 14, 2013, 20:35:15 »
Tander,  :rolleyes: сори. Но как не связан, если связан, на 4ю ногу перемычка идет.  ;)

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Champ для бас-гитары
« Ответ #42 : Февраля 14, 2013, 20:45:09 »
9 нога ЕСС - это средняя точка нагревателя при 12в включении. Ты путаешь с 6н2п.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Re: Champ для бас-гитары
« Ответ #43 : Февраля 14, 2013, 21:08:02 »
ага, точно... в мануал смотрел от 6н2п...


... и добавил:

так чтоль?
« Последнее редактирование: Февраля 14, 2013, 21:10:11 от Tander »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: Champ для бас-гитары
« Ответ #44 : Февраля 14, 2013, 21:34:26 »
Tander, да.
