а). Я надеюсь, что этот усь не последний в моей жизни. Что проще - один раз изготовить инструмент или каждый раз лепить скотч?
 б). При заказе шасси на стороннем производстве с окраской эмалями или порошком в 95% случаев скотч лепить никто не будет - технолог тебя пошлет лесом или за маску выставит негуманный ценник. Даже кузовщина на автопроизводствах красится сплошняком а в нужных местах чистится или юзаются шайбы-звездочки.
 в). Ну и можно заказывать шасси из коррозионно-стойких сталей Но только полный раскрой с отверстиями, ибо распространенные сорта крайне какашкаво обрабатываются вручную. А я в 3D-CAD к своему стыду чертить не научился - по старинке три еврея  Ватман, Кульман и Рейсмус. Пробовал освоить бесплатный freeCAD, но он пока сырой, а в блендер - слишком убойный инструмент

Ты упустил из виду еще один вариант — шасси из люминия

Да, именно такая схема. Только конденсаторы сменю на пленочные. Недостатком ее обсуждали не очень стабильное напряжение при больших нагрузках, но это ИМХО решаемо увеличением емкости после гасящего резистора.

Гулять напруга все равно будет и кондер тут ничего особо не решит. Другое дело, что она и от обычной обмотки гуляет и гуляет в правильную сторону — при уменьшении анодного уменьшается пропорционально и смещение. Я бы не парил мозг и забил — такое смещение у большого количества маршалов, работают и не жужжат. А электролит правильно заменил, надежней будет, единственное, посмотри не выходишь ли ты за допустимый ток пульсаций для этого солена — хотя я в этом сомневаюсь с учетом мизерного тока в его нагрузке.  Но проверить надо

Ты упустил из виду еще один вариант — шасси из люминия

Алюминиевый сплав АМГ-5М, полностью лишен этих недостатков. Высокая стойкость к коррозии, великолепно обрабатывается в домашних условиях.

Так не труЪ же Стальное дешевле и проще найти изготовителя.
Так то да, про алюминий я забыл.

Я пользуюсь обычным корелом. Для того, что бы нарисовать развёртку шасси, нужно выучить всего несколько приёмов в нём.

   По некоторым причинам пользую Жму/Пинукс и свободный софт. Ждем, когда допилят openCasCADe и софт на ее базе.

Гулять напруга все равно будет и кондер тут ничего особо не решит. Другое дело, что она и от обычной обмотки гуляет и гуляет в правильную сторону — при уменьшении анодного уменьшается пропорционально и смещение. Я бы не парил мозг и забил — такое смещение у большого количества маршалов, работают и не жужжат. А электролит правильно заменил, надежней будет, единственное, посмотри не выходишь ли ты за допустимый ток пульсаций для этого солена — хотя я в этом сомневаюсь с учетом мизерного тока в его нагрузке.  Но проверить надо

Спасибо, приму к сведению. Все что я нагуглил на Solen, это фразы Extremely Low ESR и Non-inductive. Ну а раз у них ESR экстримли лоу, то и max. peak/ripple current должен быть экстримли хай Вывезут, куда денутся.

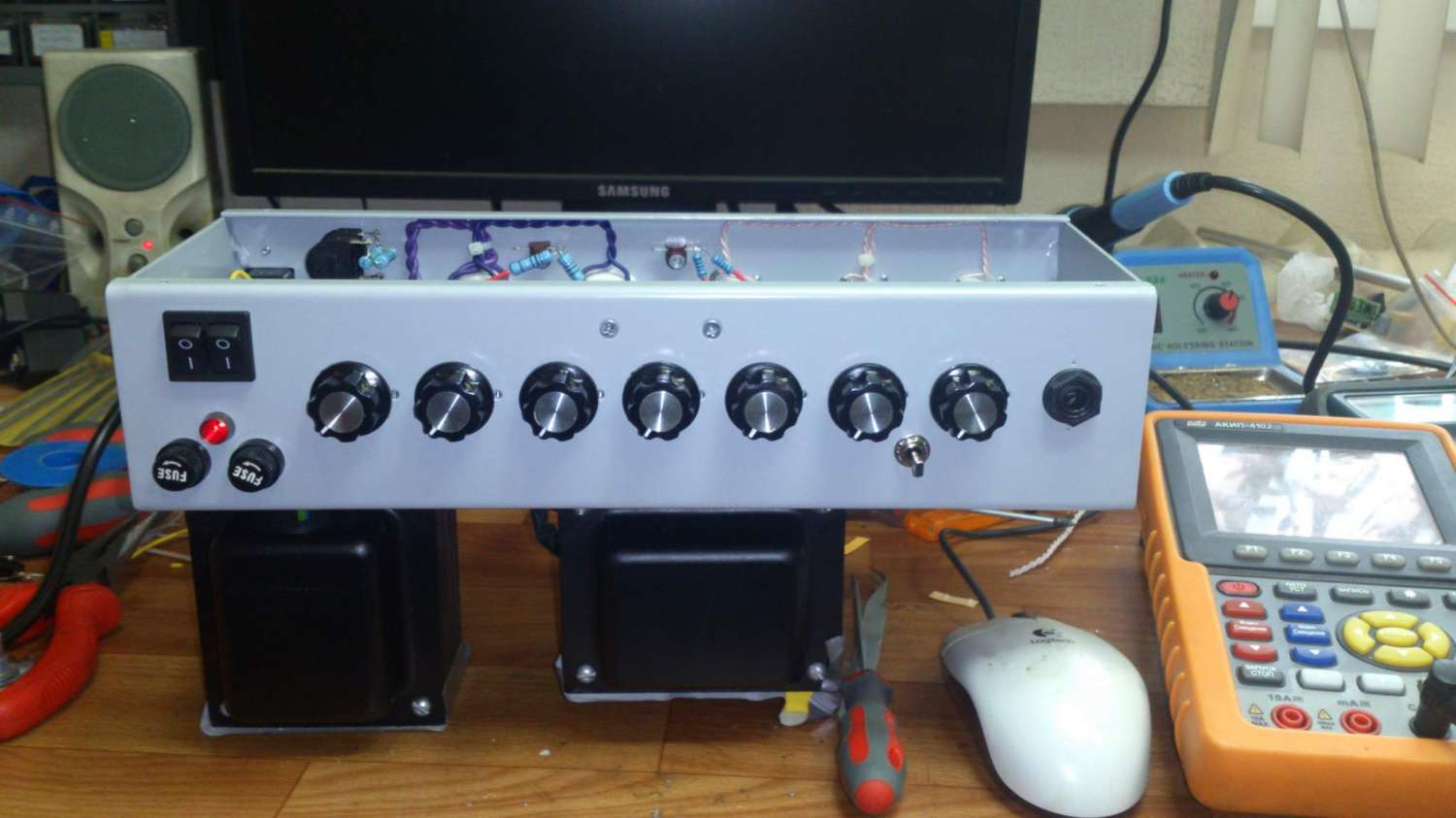

Что-то вырисовывается...

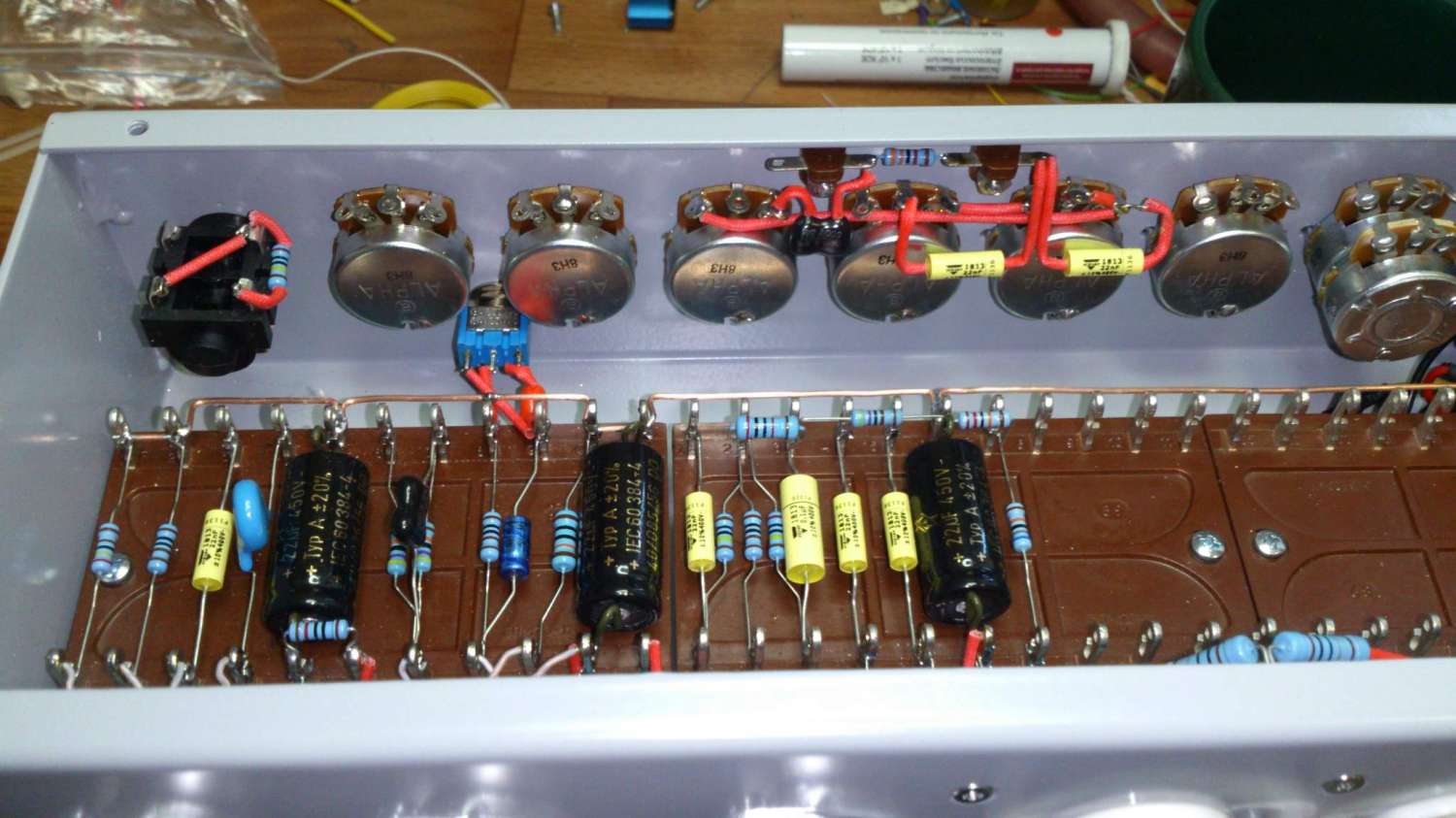

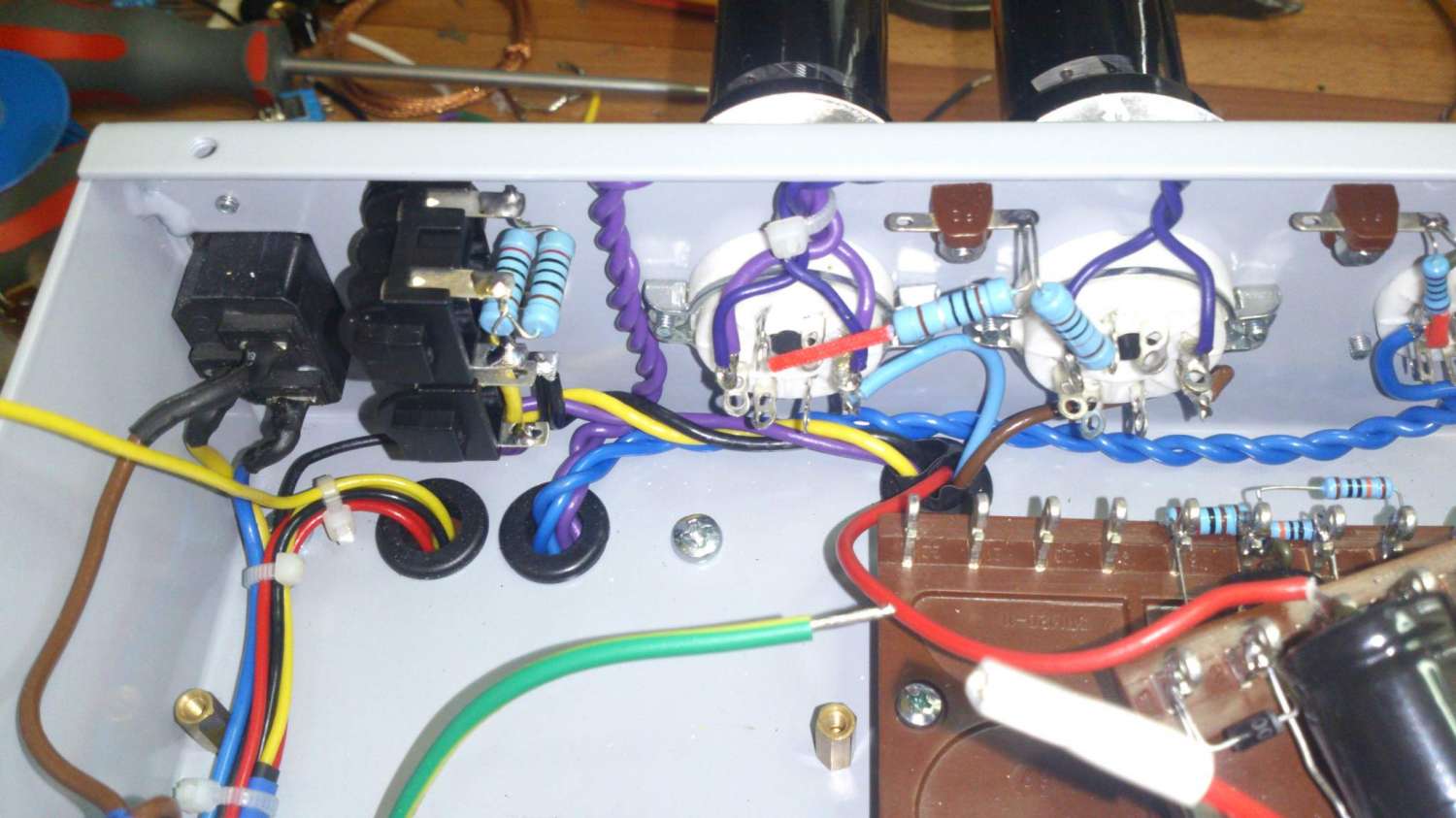

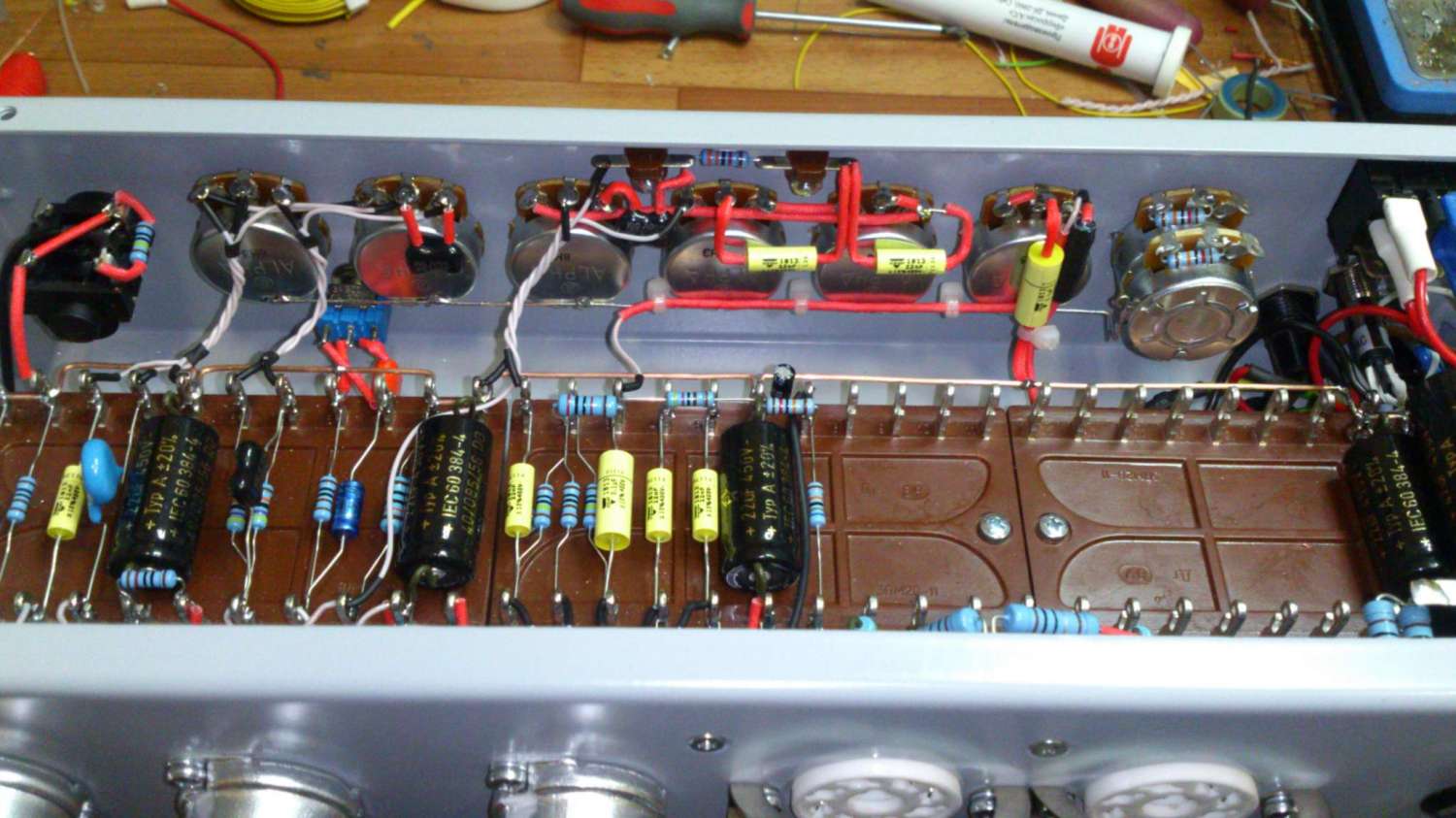

Распаял темброблок, кинул шину земли да лампы согласно схемы распаял.


... и добавил:

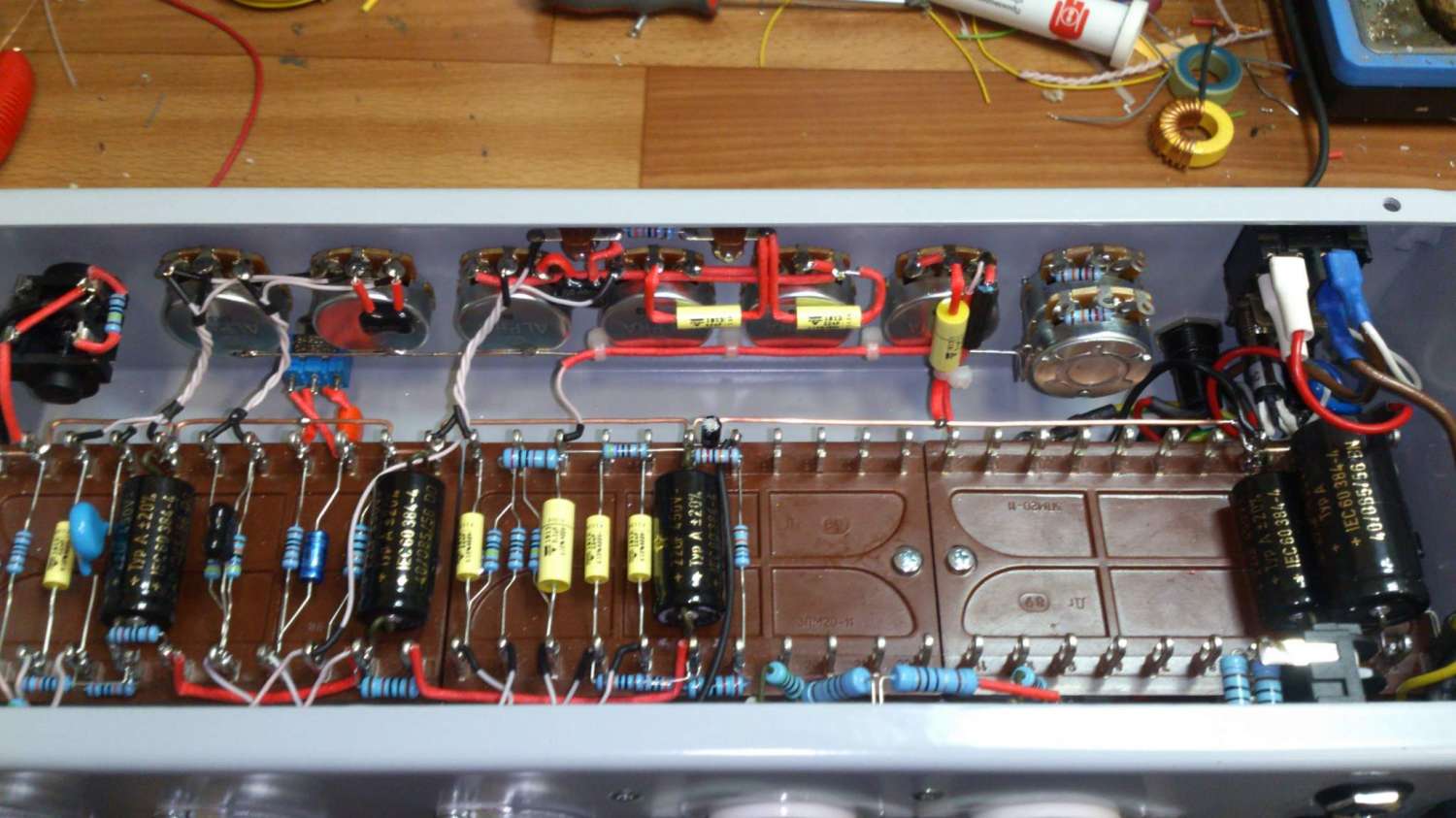

Ну что, осталось дождатьсы посылку с парой мелких деталей и приниматься за наладку. Потом предстоит каб, а со столяркой в отличие от слесарки у меня всегда было не айс

Sofa_Guitarrero, а как будет выполнено крепление к кабу, я так понимаю что конструкцию ты делаешь в стиле что-то вроде "Твид Делюкса"? В боковые стенки будешь вкручивать болты?

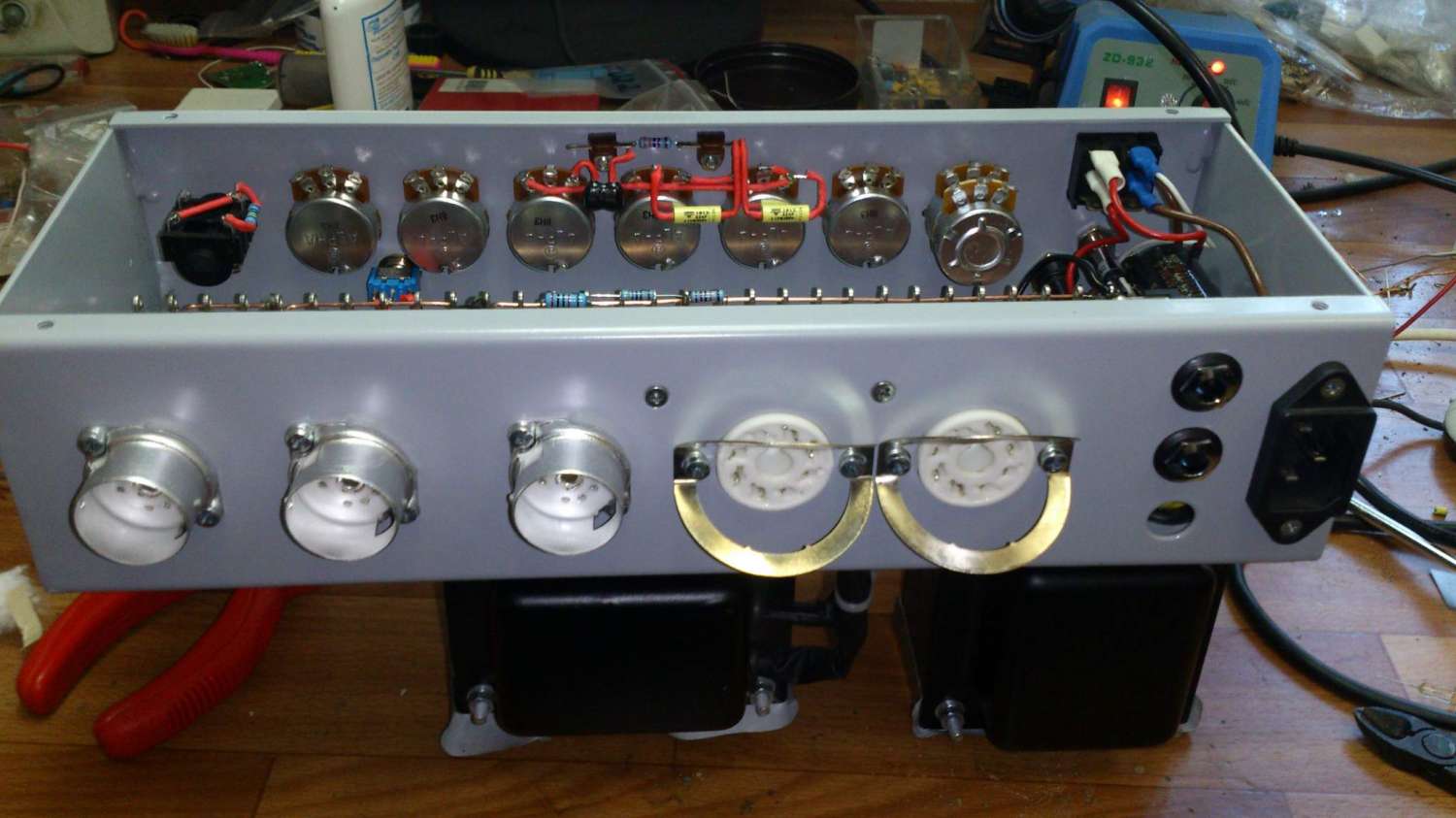

  Два уголка с торцов шасси для крепления к верхней стенке каба и 4 отверстия, что видно на фото, для крепления к задней.
 Или второй вариант - трехточечное крепление. Также уголки по бокам и пластина под болты выходного транса для крепления к верхней стенке. Ясно будет когда каб запилю, трансы адово тяжелые.
  Так-то усь в стадии "запускай хоть щас с автосмещением" но нужно сделать сразу по уму с фиксированным - жду детальки.

   Камрады, не могу определиться с размерами каба. Дано - плекси-стайл амп и диамик Vintage30. Ориентир звука - старперы рок-н-ролла всякие Ушел флудить в ветку про каб 1х12.

   Недостатком ее обсуждали не очень стабильное напряжение при больших нагрузках, но это ИМХО решаемо увеличением емкости после гасящего резистора.

Тут момент один есть, если постоянная времени питания анода будет меньше постоянной времени смещения, при включении питания усилитель будет без смещения на эту разницу.

Работа хорошая! Ловите плюс, ждем продолжения!

P.S. чукча не писатель) 200 сообщений нет, поэтому плюс заочный))

Тут момент один есть, если постоянная времени питания анода будет меньше постоянной времени смещения, при включении питания усилитель будет без смещения на эту разницу.
Работа хорошая! Ловите плюс, ждем продолжения!

   Спасибо!
Думаю, что учитывая дичайшую индуктивность в цепи выходных ламп ток через них будет устанавливаться весьма меееее-е-е-ее-едленно и ничего им не грозит.

Соглашусь с Log_out тоже запиливал с Арлекина https://guitarplayer.ru/index.php?topic=98537.1755

  Склонился к такому конструктиву. Сейчас определяюсь из чего делать. То-ли труЪ-щит, толи не труЪ-березовая фанера, то-ли вообще еретическая "фанера хвойная", оказывается в маге неподалеку от меня есть и такая с раскроем. Гораздо легче березовой.

Насколько помню  Фанера берёзовая ФК 15мм http://podolsklestorg.ru/products/fanera-berezovaya-fk-15mm

Из неё же и короб под голову.

если заказ два метра экранированного провода, то не надо слать два куска по 1 м. ))

Как заказал, так и прислали. У них там на витрине метровые куски. Ты заказал два штуки
