А теперь измерения по диодам.
Ниже представлена таблица с перечнем тестируемых диодов, включающая некоторые их параметры. В конце таблицы занимаемое место по мощности выброса.
В некотором отрыве на 1 месте находится 16 амперный Hexfred с минимальной амплитудой, а 1N4007 явный аутсайдер, у которого наблюдается обратный выброс, и даже просматриваются два последующих "заброса" на диаграмме тока.

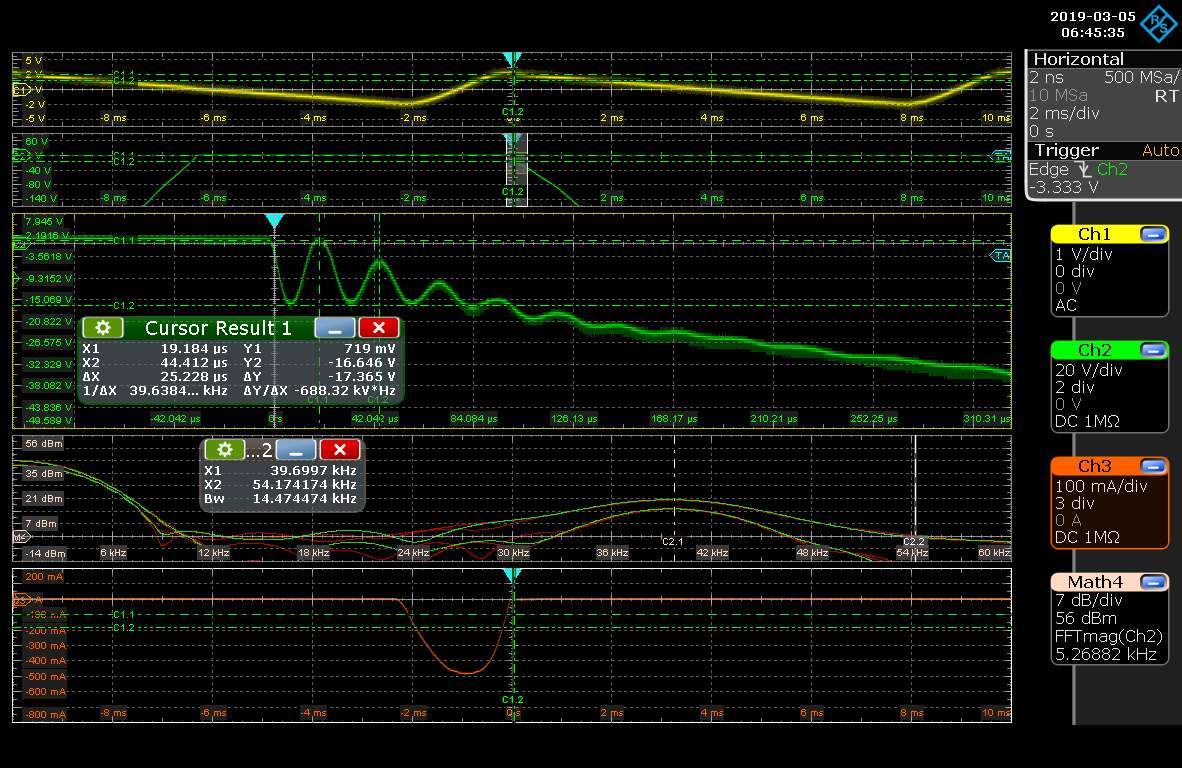

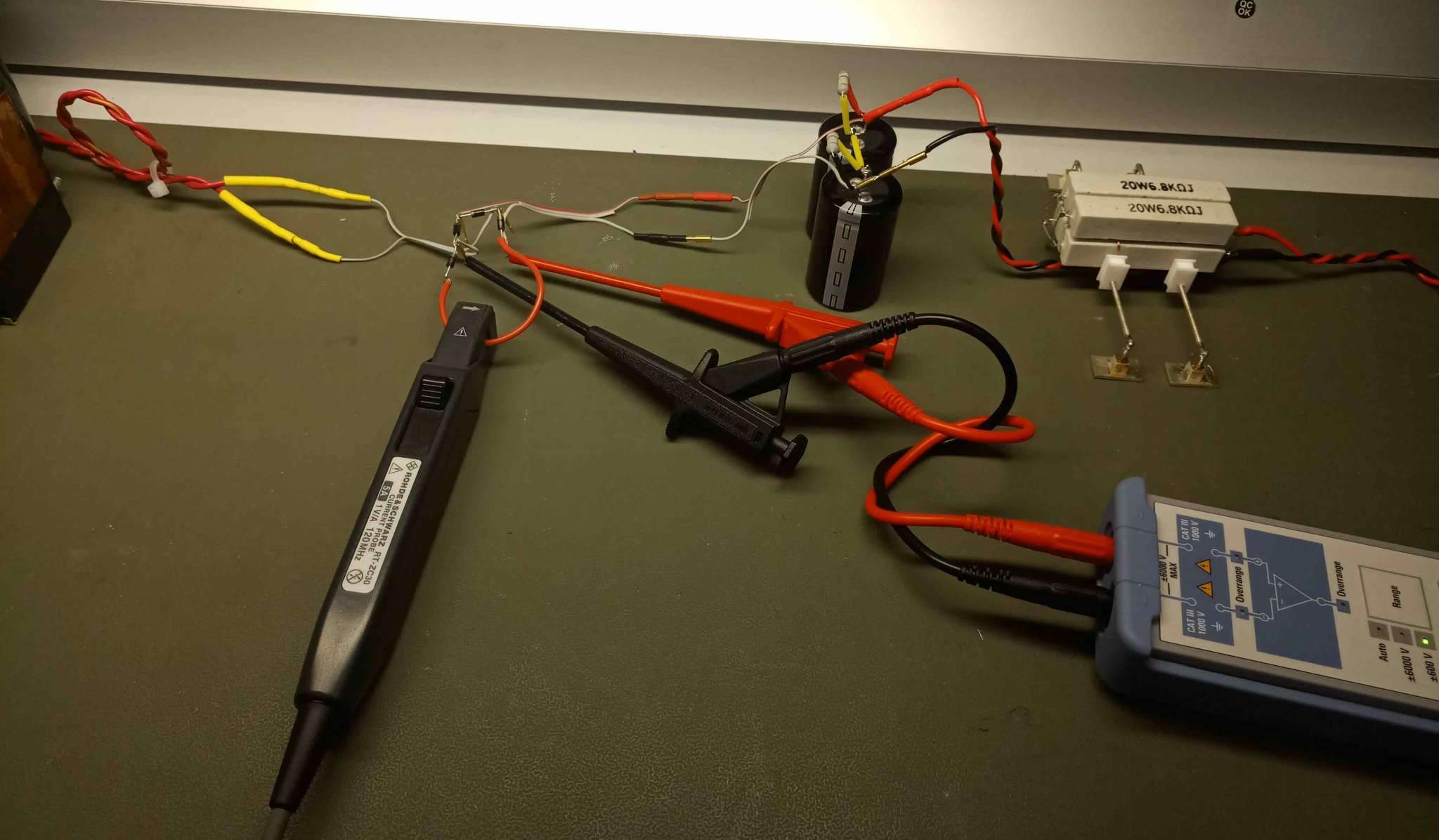

И сами измерения, все сигналы с усреднением по 10 выборкам, поэтому они смотрятся так красиво.
Добавлена детализация обратного выброса по току (окно внизу). У (№4 и №5) наблюдался относительно повышенный прямой ток там, где его быть не должно, не смотря на то, что я каждый раз размагничивал токовый пробник. Похоже, что повышенным током заряда накопительной емкости пробник слегка замагничивался в плюс. В следующий раз это проверю, включив размагничивание при работающей схеме.
1. 1N4007G
2. BYV26C
3. HFA08TA60
4. HFA16PB120
5. C3D0460E
P.S.
Как оказалось, правильно рассчитанный RC снаббер способен полностью убрать резонанс, но об этом чуть позже...
