В общем необходимо было сделать сей девайс, на тубдепоте он стоит 20 долларов, которые лучше потратить на детали.
Нам потребуется ушатанная 6П3С, октальное гнездо и резистор 1Ом.

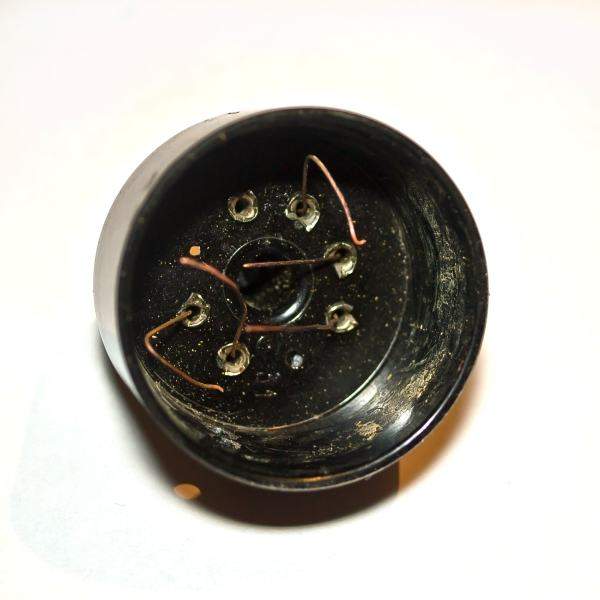

От лампы 6П3С сворачиваем цоколь (я взял лампу, у которой колба уже отстала от цоколя), получим следующее:

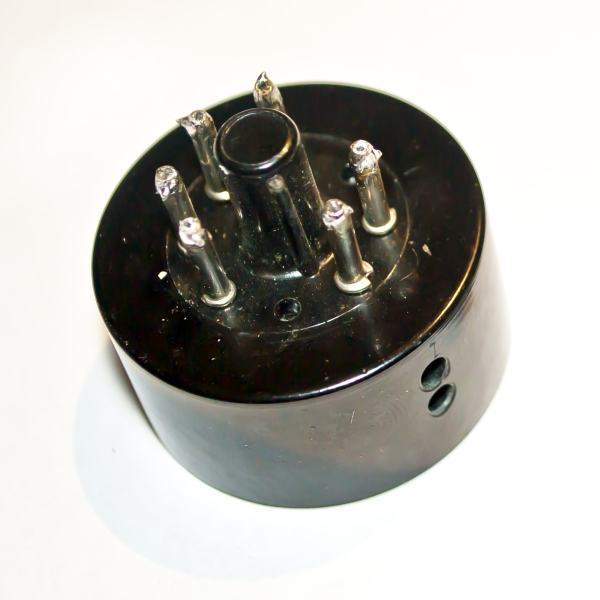

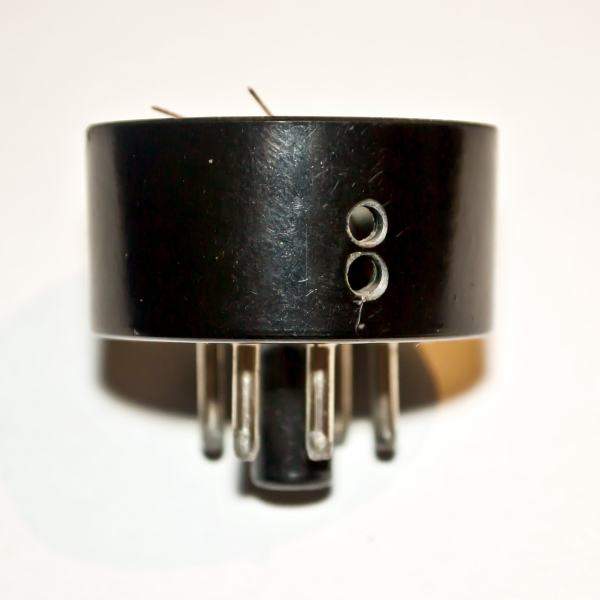

Делаем отверстия в карболите для проводов и выпаиваем отводы от электродов лампы. Далее прочищаем штырьки от олова (можно взять моточный провод в лаковой изоляции и нагревая олово, засовываем туда провод. После того как остынет - вытаскиваем и получаем отверстие.
Запаиваем в октальную панель зачищенные моножильные проводки (кроме 6-го отвода - он не используется), следует заметить, что на выводы 2 и 7 лучше запаять по толще, по скольку это накальные отводы и тонкие провода могут перегореть.
Далее берем резистор 1Ом 5% (я брал

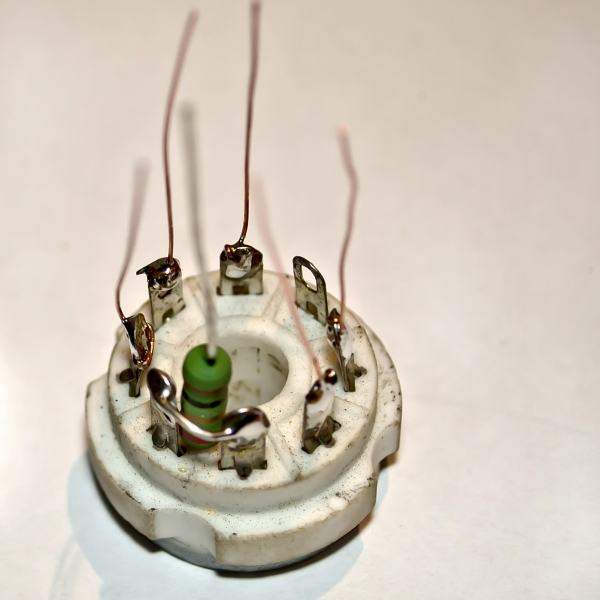

эти) и запаиваем его одной ногой на 1 и 8 контакт октальной панели (1 и 8 спаиваем вместе и к ним подпаиваем резистор).
Очень важно, что бы у вас резистор не торчал сильно, а был максимально утоплен к панели, иначе вы не сможете компакто разместить все внутри цоколя. Но имейте в виду, что в центр панели вставляется замок лампы и ему ничего не должно мешать.

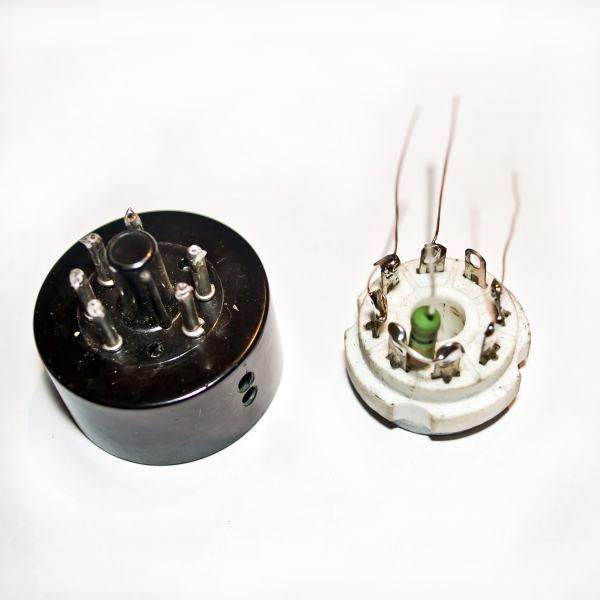

Теперь подпаиваем провода к резистору (припаиваете черный провод к 8-му контакту цоколя, а красный к 1му и 8му контакту панели). И вставляете каждый проводок в соответствующий штырек. После все вместе соединяем максимально компактно и запаиваем на цоколе проводки, предварительно их обкусив.
После всех процедур я залил внутри все термоклеем (китайскими соплями), только заливайте самым жестким клеем, у меня был черного цвета он достаточно тугой, что бы не выдрать панель вместе с лампой.

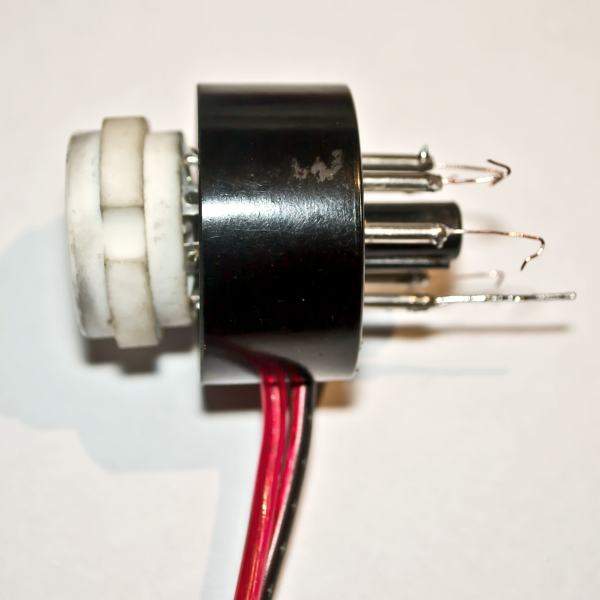

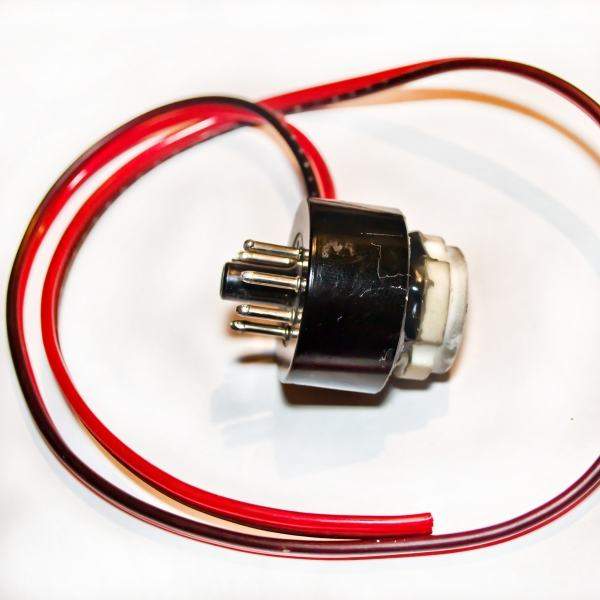

Ну и в итоге у нас получилось следующее
Осталось допаять штекеры для прибора (у меня не оказалось их под рукой, нужно купить) и выставляя мультиметр в режим измерения (mV - милливольты) измеряем напряжение падения на резисторе 1Ом, мультиметр будет показывать напряжение в мВ, что будет соответствовать току в мА.
Всем спасибо, надеюсь кому то, да поможет.
