Други мои!!!

Есть определенный конечный набор конкретных запчастей, из них нужно собрать приятно звучащий аппарат, схема которого ищется.

Текущие варианты пока.
Orange TinyTerror
Minimalist/LiteII 18w
Phaez DaisyCutter 18w
BlackHearts BH15H

Спасибо AZG, который надоумил использовать кенотронную обмотку для "умощнения" накала и иметь возможность воткнуть пятую лампу для расширения числа потенциальных кандидатов.  Спасибо всем тем, кто принял участие в обсуждении идеи с импульсными преобразователями в накале

Но все же, я бы хотел собрать РР усилитель именно на 4 широко распространенных лампах 12ах7 и ЕL84, которых можно будет найти спустя лет 10-15, а не вот это ваше хай-файное и не очень подходящее по мощности ГУ-15, КТ88 и прочую экзотику, импортных аналогов которому нет и никогда не предвидится.

Поэтому, извините конечно, но советы вида "продай то-то, купи то-то" я всерьез рассматривать не буду. Давайте считать, что выбор компонентов - ограничен изначально, и усилитель принципиально реализуем "бедным" человеком.

Я целенаправленно отказываюсь от кенотрона и дросселя, поскольку это занимает место и требует специального трансформатора с отводом от середины.

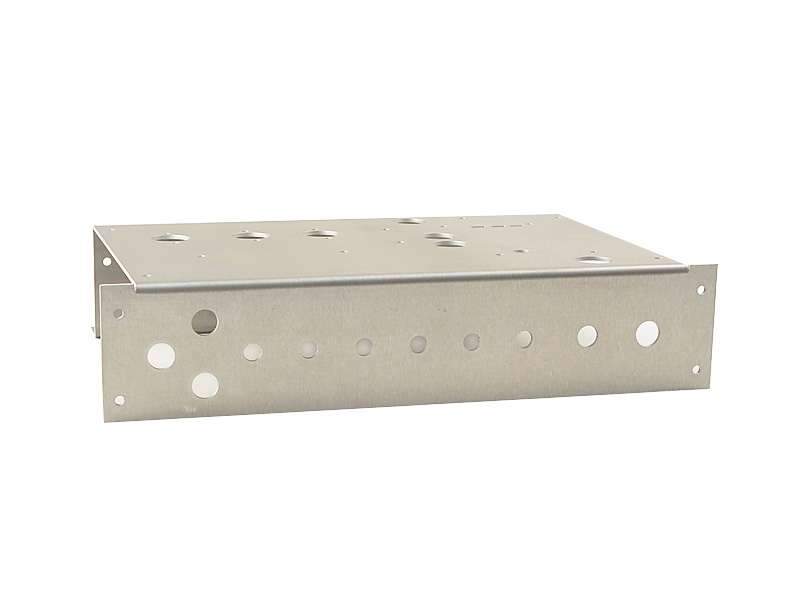

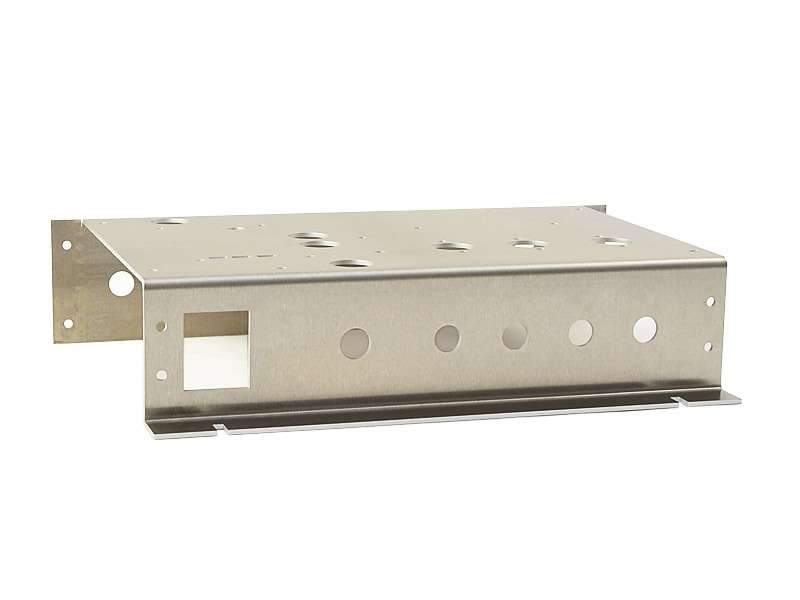

У меня есть очень простое и достаточно маленькое шасси размером 285 x 167 x 60 mm, на которое четрые лампы, два транса и если получится сapcan (сдвоенный конденсатор) встанут практически впритык.

JLongenen, я бы начал плясать от оконечника. Понятно, что ПП на ел84.

Дальше ФИ.
Или целиком лампу тратить, как в 18Вт Маршалл и подобных или как в орандже с половинки снимать(вот тут есть пара схемок в общем виде http://www.comsoft.ru/index.php?_t8=46)

и дальше остаётся 2 или 3 триода. Тут сильно не разгуляешься, делая all tube.

Вот и я о том же.  Нормально звучащий преамп на одном баллоне не сделать, значит надо экономить на ФИ.

ну почему) клин тоже нормально звучит))

я бы попробовал подумать в сторону добавления IRF в схему. ибо лнд скорее всего сложнее будет найти

Если в Мouser и Conrad есть, добудем. А зачем они там?

так если уже решено задействовать кенотронную обмотку - значит можно и лампу добавить

JLongenen, огласите весь список того, что в наличии

JLongenen, огласите весь список того, что в наличии

1) Трансформатор выходной Push-Pull OTRG для пары EL84/6V6GT
2) Мощник Hammond 290CAX (315-0-315 или 275-0-275 - секции одной и той же обмотки @ 115mA анодки, 2А под накал 6.3 и 2А под накал кенотрона 5вольт)
3) две 12AX7 и две EL84, всё немного поюзанное, но живое.


... и добавил:

Глупости! Реально глупости.

ГУ-17 столько сделали, что хватит на десяток поколений. КТ88 и т.п. с каких пор стали экзотикой и тем более редкостью? И т.д. и т.п.

Я не в России. Как у вас под ногами валяется 6н2п и 6н14п, а здесь относительно доступен - богомерзкий RFT, из нормальных NOS TESLA и их современный новодел JJ, иногда пролетает что-то советское вроде 6н6п, ну и NOS Philips и Telefunken по неадекватной цене. И эти самые ГУ-17 прекраснейшие сдвоенные тетроды, но взять их тупо негде. А в Россию за лампами ехать немножечко далеко. А те же JJ KT88 стоят в пересчёте на рубли порядка 7.5 тыс за пару и те под заказ, что совсем негуманно.

JLongenen,  ну если Тесла валяется под ногами - QQE03/12 есть полный аналог ГУ-17. Также, вдруг есть 12ВН7 - это аналог 6Н6П. Сдвоенная выходная лампа даст экономию по накалу, да и громкости для дома за глаза Одно плохо - выходной трансформатор  маленько не для них   И вообще - предлагаю заканчивать определяться с выбором, а уже начинать что-то макетить, а то публика неистовствует
Настойчиво рекомендую маргариткокосилку. Я тоже метался, что бы всунуть в корпус Пираньи, пока случайно не вспомнил этот вариант. Собрать на макете - час времени, слепил в варианте педали, воткнул в инпут Ерасова и...оторваться невозможно...

... и добавил:

Также можно извратиться и сделать первый каскад на LND150, а на высвободившемся триоде собрать полноценный клин(первый каскад - общий для обоих каналов)

В итоге я бы предложил:
1ый каскад = лнд
и фи на одном триоде.

в пред что-то типа
