DIY усилитель на 4 лампах
« : Ноября 12, 2018, 15:06:15 »
Есть следующий стафф

1) Трансформатор выходной Push-Pull OTRG для пары EL84/6V6GT
2) Мощник Hammond 290CAX (315-0-315 или 275-0-275 - секции одной и той же обмотки @ 115mA анодки, 2А под накал 6.3 и 2А под накал кенотрона 5вольт)
3) две 12AX7 и две EL84, всё немного поюзанное, но живое.

Очевидно, что классический маршалоиод на 5 лампах не вывезет питальник по накалу. Городить импульсную повышающий накальный преобразователь из кенотронного питания - изврат еще тот.

Что можно собрать более менее прилично звучащего на этих 4 лампах?


« Последнее редактирование: Ноября 12, 2018, 15:10:56 от JLongenen »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: DIY усилитель на 4 лампах
« Ответ #1 : Ноября 12, 2018, 15:16:12 »

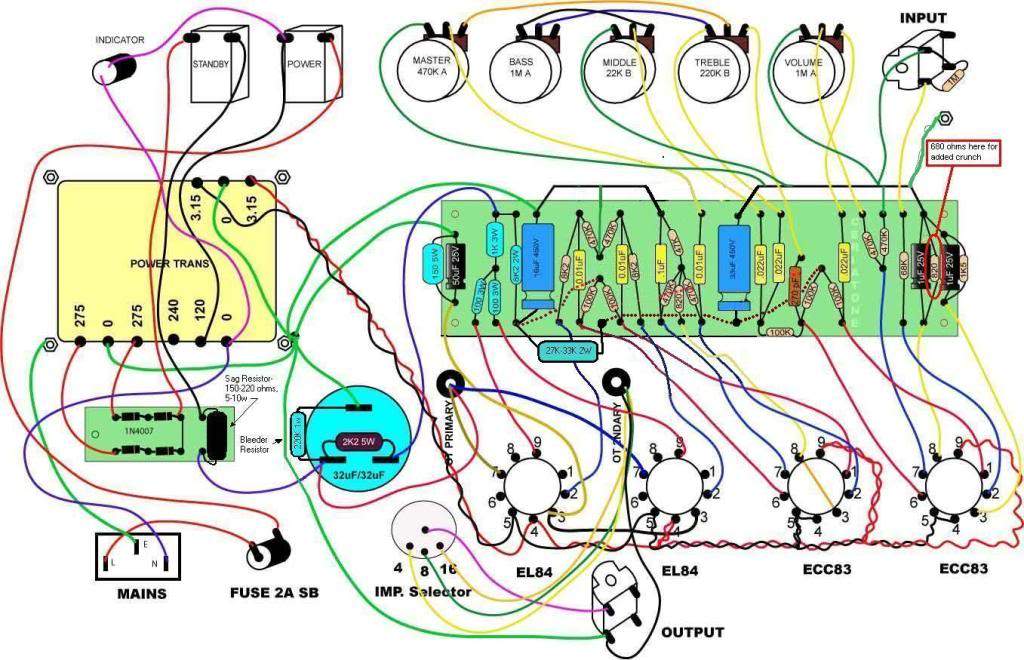

Tiny Terror

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка

Оффлайн JLongenen Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +40/-23
Re: DIY усилитель на 4 лампах
« Ответ #3 : Ноября 12, 2018, 15:57:53 »
мачлесс :greeting:

http://schematicheaven.net/newamps/matchless_hurricane.pdf

или

http://schematicheaven.net/newamps/matchless_lightning.pdf

В первом 5 баллонов, во втором 6. Кенотрона у меня нет, и габариты шасси не позволят такую роскошь как кенотрон и дроссель

... и добавил:

Tiny Terror

Увы, не моё... тощий, круглый и на гейне фузовый. А в jim root я по лампам не вмещаюсь
« Последнее редактирование: Ноября 12, 2018, 16:10:06 от JLongenen »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: DIY усилитель на 4 лампах
« Ответ #4 : Ноября 12, 2018, 16:07:58 »
В первом 5 баллонов, во втором 6...
Где насчитал-то столько? :o

Оффлайн JLongenen Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +40/-23
Re: DIY усилитель на 4 лампах
« Ответ #5 : Ноября 12, 2018, 16:10:25 »
Где насчитал-то столько? :o

А чё, кенотрон уже не лампа?

В первом преамп на половинке, вибрато на второй половинке первой лампы, фазоинвертер на второй лампе. Выходные понятно, плюс кенотрон - 5 шт. итого.
А во втором случае две полных лампы в преампе, фазоинвертер, выходные, ну и кенотрон, итого 6.

Я же не просто так.  300+300+750+750 = 2.1А впритык.
« Последнее редактирование: Ноября 12, 2018, 16:16:30 от JLongenen »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: DIY усилитель на 4 лампах
« Ответ #6 : Ноября 12, 2018, 16:10:54 »
...габариты шасси не позволят такую роскошь как кенотрон и дроссель...
Разорись на пару диодов и резистор на 200 - 1000 Ом ???
Звук будет чуть не тот на атаке, но в целом воксовский характер сохранится :)

... и добавил:

А чё, кенотрон уже не лампа?
А, ну так-то да :)

... и добавил:

А, туплю, у тебя 2 А всего на накал, этого да, не хватит :hmmm:

... и добавил:

Тогда маршаллоид на 6V6 :)
« Последнее редактирование: Ноября 12, 2018, 16:16:59 от bottle »

Оффлайн JLongenen Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +40/-23
Re: DIY усилитель на 4 лампах
« Ответ #7 : Ноября 12, 2018, 16:17:39 »
А вот от ВОКСа я как раз уйти хочу, иначе бы я EF86 в преамп сунул.  И вообще у меня дома Laney, британского звука мне хватит пока.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: DIY усилитель на 4 лампах
« Ответ #8 : Ноября 12, 2018, 16:25:04 »
..британского звука мне хватит пока.
Ну ты просто сам заикнулся про Маршалл в заглавном сообщении ???
Короче, на конец на 6V6 тебе накала хватит :)

Оффлайн JLongenen Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +40/-23
Re: DIY усилитель на 4 лампах
« Ответ #9 : Ноября 12, 2018, 16:31:25 »
Понимаешь ли в чём дело, я хочу слепить что-то из того, что у меня есть. Я даже в сторону гибрида транверка с 18w (The Loco Fiasco) и проджуниора подумывал. У первого перегруз своеобразный, а второй как бы и фендер, но не фендер. Или вот, недоплекси.

Купить выходной транс под SE или под сдвоенные триоды - потерять в качестве звука.
Купить мощный силовой транс - не вместиться в габариты шасси (а оно 30x17 где-то)
Да и пентоды стоят таки денег, и потом куда мне эти ёлки - солить?
« Последнее редактирование: Ноября 12, 2018, 16:35:03 от JLongenen »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: DIY усилитель на 4 лампах
« Ответ #10 : Ноября 12, 2018, 16:33:38 »
Ну еще и по классике Фендер Твид Делюкс прекрасно собирается. Для него этот силовик и предназначен.

Оффлайн JLongenen Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +40/-23
Re: DIY усилитель на 4 лампах
« Ответ #11 : Ноября 12, 2018, 16:37:50 »
Ну еще и по классике Фендер Твид Делюкс прекрасно собирается. Для него этот силовик и предназначен.
5E3 на ёлках бессмыслица, как мне кажется.
« Последнее редактирование: Ноября 12, 2018, 16:46:14 от JLongenen »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: DIY усилитель на 4 лампах
« Ответ #12 : Ноября 12, 2018, 16:45:09 »
5E3 на ёлках бессмыслица
6V6 же :smileytroll:

Оффлайн JLongenen Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +40/-23
Re: DIY усилитель на 4 лампах
« Ответ #13 : Ноября 12, 2018, 16:48:58 »
6V6 же :smileytroll:

 :pozor:
А у меня EL84!!!  В наличии.  В первом посте написано про ограничения.
« Последнее редактирование: Ноября 12, 2018, 16:50:49 от JLongenen »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: DIY усилитель на 4 лампах
« Ответ #14 : Ноября 12, 2018, 16:51:17 »
:pozor:
А у меня EL84!!!  В наличии...
Ну тогда никак ???
