Re: DIY усилитель на 4 лампах
« Ответ #75 : Ноября 28, 2018, 14:51:17 »
Цитировать
JLongenen, было бы интересно глянуть на схему, да :good:

Оффлайн JLongenen Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +40/-23
Re: DIY усилитель на 4 лампах
« Ответ #76 : Декабря 01, 2018, 18:54:16 »
Цитата: KMG от Ноября 28, 2018, 14:51:17


Похоже на правду, спасибо КMG :). Я тут сначала решил перерисовать в лайауте, а уж потом изображениями заниматься.

Оффлайн KMG

  • Опытный
  • ****
  • Сообщений: 844
  • Репутация: +109/-0
  • completely insane
    • KMG personal page
Re: DIY усилитель на 4 лампах
« Ответ #77 : Декабря 01, 2018, 22:57:29 »
Цитировать
Я тут сначала решил перерисовать в лайауте, а уж потом изображениями заниматься.

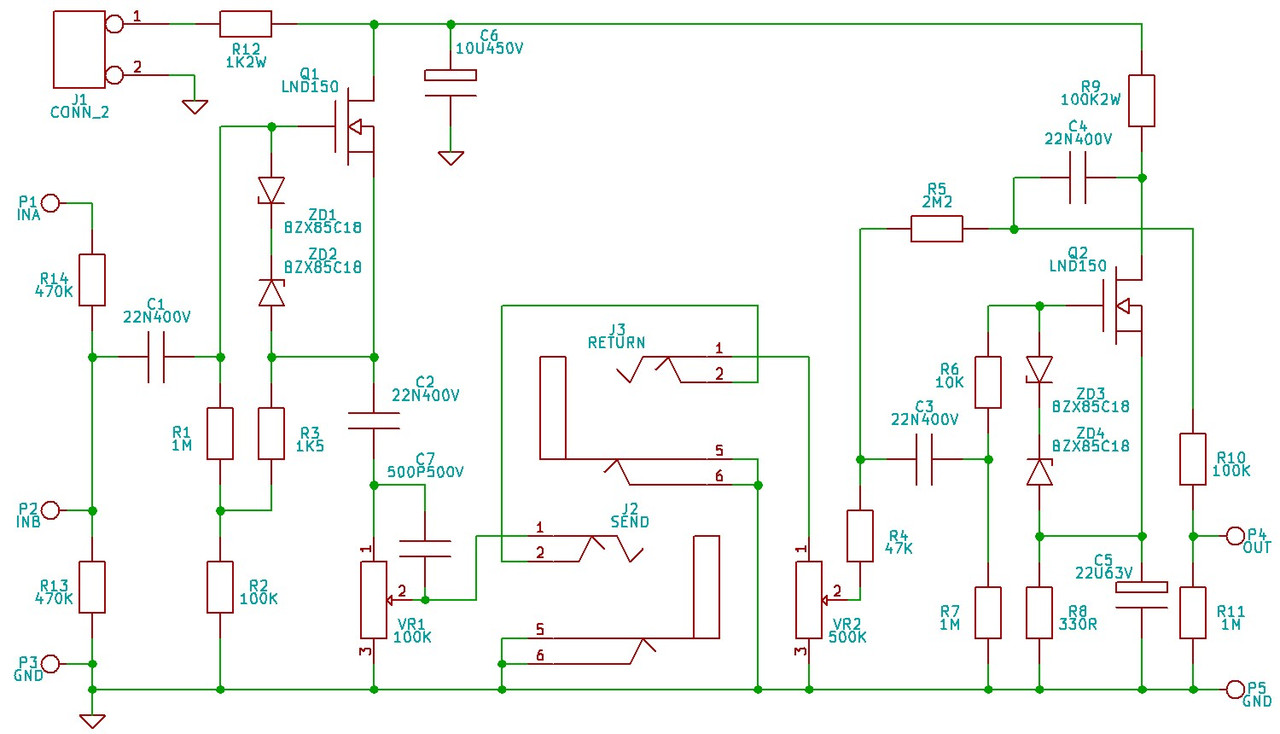

Это не изображение, это схема из када. В каде схема первична, разводка вторична, зато не нужно проверять печатку на соответствие схеме. Кад делает это сам (по нетлисту).

PS. Печатка тоже сделана (правда не в спринте).

Оффлайн MrDalex

  • Новичок
  • *
  • Сообщений: 51
  • Репутация: +8/-1
  • GuitarPlayer.Ru fan!
Re: DIY усилитель на 4 лампах
« Ответ #78 : Декабря 03, 2018, 03:07:00 »
С выхода об землю 1М и грузится выход в примерах пдф-ки на 1М вольюм, т е в параллель имеем 500К. А у меня по схеме и она уже собрана вольюм 500К, получается R11 мне нужно вообще исключить?
Ночь однако, ниже там есть пример и на 100К + 500К в вольюме.
« Последнее редактирование: Декабря 03, 2018, 03:22:28 от MrDalex »
