Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #645 : Ноября 25, 2025, 09:34:42 »
Хвост просаживается, да...пока заряд с катодного резистора не "сбежит" и не вернет смещение в нормальный жаркий регион.
Но тут он только 22uF, будет меньше заметно. ;)

Оффлайн Лёха2009

  • Эксперт
  • *****
  • Сообщений: 1197
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #646 : Ноября 25, 2025, 11:21:19 »
Как правильно на английском называется вот эта плата у автора?

Хотел посмотреть какое расстояние между лепестками,  гугл одни туррет борды выдает.

(нажмите чтобы показать/спрятать)

Сижу думаю может петлю лучше на лнд150 сделать,  место лампа и ее обвязка занимает нормально, а охота амп покомпактнее. ;D
Да и насколько помню писали на лнд самая "прозрачная".

У всех не работает? https://www.diy-tubes.ru/
« Последнее редактирование: Ноября 25, 2025, 11:37:41 от Лёха2009 »

Оффлайн OlegRad

  • Новичок
  • *
  • Сообщений: 57
  • GuitarPlayer.Ru fan!
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #647 : Ноября 25, 2025, 12:13:16 »
Цитата: Лёха2009 от Ноября 25, 2025, 11:21:19
Как правильно на английском называется вот эта плата у автора?
Не уверен, что то же самое, что "у автора" - плата с контактами на заклепках - tagboard:
https://nextgenguitars.ca/products/tagboard-pre-loaded-56-tags-300mm-x-56mm-x-2mm.html?srsltid=AfmBOor26Bs7vYf6okQHPYMNjlV3qqiBho6ngwPuzmBQDzf2ddyaPCpG
(нажмите чтобы показать/спрятать)
Советские были как "у автора" - специальные лепестки с развальцовкой в отверстие платы.

Поиск дает и как "у автора":
https://www.google.com/search?sca_esv=43c455ccb544f936&q=%22tagboard%22+guitar+amp&udm=2&source=univ&fir=Kx0BjQCJJPMP6M%252CKpkvJlacWIkKqM%252C_%253BN__6e8umX75YnM%252CUChZb0NCEGRbYM%252C_%253BRnZDgqx7z91nUM%252C-I9_V-KXQ30nMM%252C_%253Bf3xLramG4XV9IM%252CSqrmIlFq-ZUFdM%252C_%253BqR0j-TAEpGgfiM%252CVx_PMCF_dlrOCM%252C_%253B2cNxE_mPMyxjcM%252CtMWUxQE8_HLcTM%252C_%253BsPqkDAeiPugsvM%252CvRI99WUdb_uLAM%252C_%253B59DzuViqVSEY4M%252CvRI99WUdb_uLAM%252C_%253By9iaZpIlvQx_lM%252C8lPxwrsDbZvUCM%252C_&usg=AI4_-kQtNW3AoCCjnLw-5o6EQgvQmdGtAQ&sa=X&ved=2ahUKEwjMwoPkko2RAxUVHRAIHZc7NOsQ7Al6BAg_EAU

С развальцовкой как "у автора" - 36 way Tag Board 2 rows of 18:
https://www.ebay.com.au/itm/232901368696?srsltid=AfmBOooImfleOZI-kGJAmZl-_XqAFsWb4IUWFu9_GOu1VmGPb4bI1LIg
« Последнее редактирование: Ноября 25, 2025, 12:16:38 от OlegRad »

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8871
  • Код пишу, на досуге на проволоку нажимаю.
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #648 : Ноября 25, 2025, 14:01:18 »
Лёха2009, дийтуб по хттпс не работает. Лень админу напрячься...
По хттп иди

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2962
  • Поциент-заМКАДыш
    • Surfin Bird
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #649 : Ноября 25, 2025, 19:29:40 »
tube amp eyelet board


Упрощенный вариант:

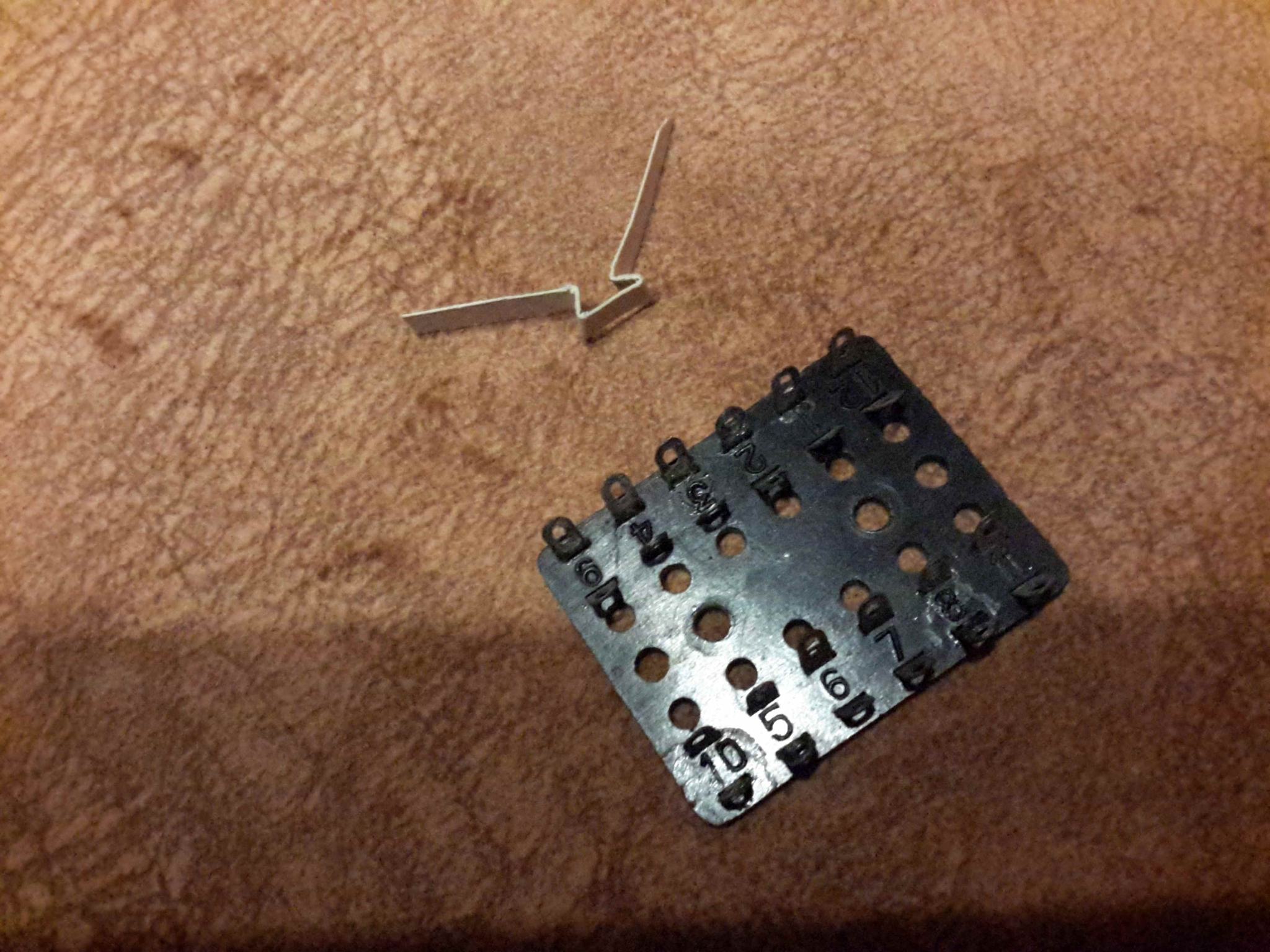

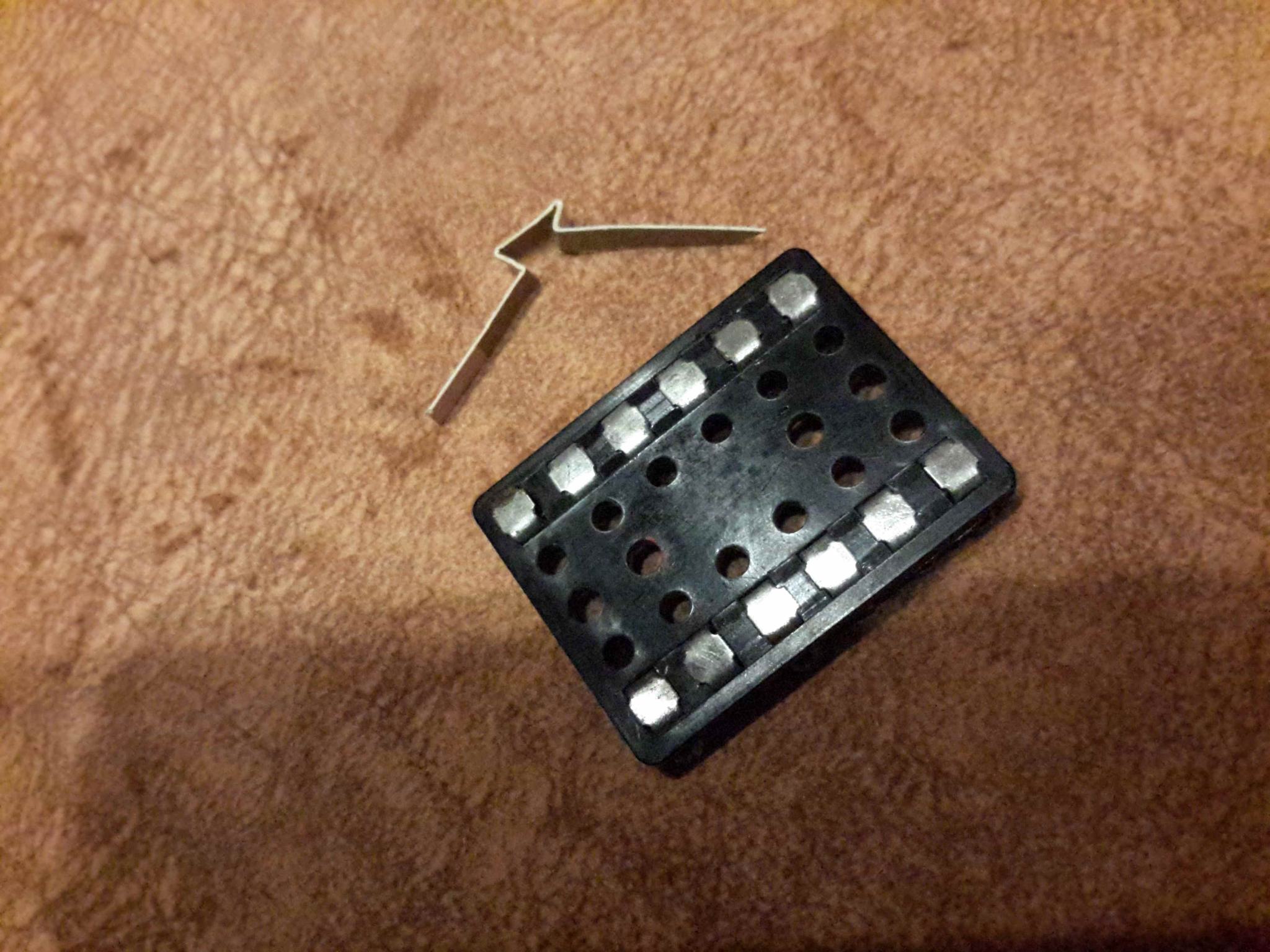

Из консервной банки или пивной крышки вырезается необходимого размера полоска жести, сгибается (примерно как бумажная на картинке), втискивается в отверстие (можно и круглое ) на плате,
и окончательно формуется. Кста жесть отлично паяется, в отличии от некоторых чинайских айлетов и турретов
« Последнее редактирование: Ноября 25, 2025, 19:34:00 от surfin bird »

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8871
  • Код пишу, на досуге на проволоку нажимаю.
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #650 : Ноября 25, 2025, 19:48:14 »
surfin bird, пока швейная фурнитура не перевелась - консервам можно выдохнуть  :rolleyes: :hitrez: 8)

Оффлайн Medvedeff8

  • Ветеран форума
  • ******
  • Сообщений: 3023
  • Слабоумие и отвага!
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #651 : Ноября 25, 2025, 21:05:33 »
Ну да, айлеты, люверсы наше всё.

... и добавил:

И шнуровку в кедах поправить, и дырки в ремне окультурить, и айлет борд изваять

Оффлайн Лёха2009

  • Эксперт
  • *****
  • Сообщений: 1197
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #652 : Ноября 26, 2025, 04:46:37 »
Вопрос еще по блоку питания, R49  должен стоять параллельно С26 или на землю как у меня, и нужен ли еще резистор параллельно С27?

(нажмите чтобы показать/спрятать)

Оффлайн Medvedeff8

  • Ветеран форума
  • ******
  • Сообщений: 3023
  • Слабоумие и отвага!
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #653 : Ноября 26, 2025, 05:18:46 »
R49 - разрядный резистор. Как есть на сземе, так и оставить. Он в таком включении успешно разряжает все четыре емкости.

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1837
  • Новосибирск.
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #654 : Ноября 26, 2025, 10:14:44 »
Вот так "маленько" дешевле получится:
https://aliexpress.ru/item/1005009048901962.html?spm=a2g2w.detail.rcmdprod.0.42b0648fYusKnG&mixer_rcmd_bucket_id=testRecallNewSparseCF&pdp_trigger_item_id=0_1005008304061258&ru_algo_pv_id=29d887-61b690-5a439a-dfec1d-1764147600&scenario=aerSimilarItemPdpRcmd&sku_id=12000047710211351&traffic_source=recommendation&type_rcmd=core
Размеры 300х56 , т.е. распаять красиво ФИ или анодные резисторы там не получится - узковата платка.
« Последнее редактирование: Ноября 26, 2025, 10:16:45 от major73727 »

Оффлайн Лёха2009

  • Эксперт
  • *****
  • Сообщений: 1197
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #655 : Ноября 26, 2025, 10:15:07 »
Блок питания выдает как надо прям) Правда это без нагрузки и все электролиты 22мкф, позже куплю 47мкф поменяю.

(нажмите чтобы показать/спрятать)

... и добавил:

major73727, а у меня уже заказаны и через пару дней придут лепестки и айлеты эти медные

Петлю пока эту вкорячу, как в ЧиДе буду корзину набирать закину лнд парочку, под них плата уже разведена.
Кстати брал кто их в Чип и Дипе?

(нажмите чтобы показать/спрятать)
« Последнее редактирование: Ноября 26, 2025, 10:29:29 от Лёха2009 »

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1837
  • Новосибирск.
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #656 : Ноября 26, 2025, 10:50:00 »
Цитировать
Блок питания выдает как надо прям) Правда это без нагрузки...
Лёха2009 , имхо, нижнее плечо просядет как надо.
Плюс у тебя автомат отожрет воль 10-15.
По факту анод-катод будет вольт 200.
Но. У тебя останется ещё одна обмотка 20 вольт... :hmmm:
« Последнее редактирование: Ноября 26, 2025, 11:13:42 от major73727 »

Оффлайн Лёха2009

  • Эксперт
  • *****
  • Сообщений: 1197
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #657 : Ноября 26, 2025, 11:58:31 »
Я стабилитроны правильно поставил между затвором и истоком?
В теме так вроде советовали.

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8871
  • Код пишу, на досуге на проволоку нажимаю.
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #658 : Ноября 26, 2025, 13:50:24 »
Цитата: Лёха2009 от Ноября 26, 2025, 11:58:31
Я стабилитроны правильно поставил между затвором и истоком?
В теме так вроде советовали.

Почему бы не взять из темы финальный вариант, от Cornhol? ???

Оффлайн Лёха2009

  • Эксперт
  • *****
  • Сообщений: 1197
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #659 : Ноября 26, 2025, 14:09:34 »
Spero_In_Inteligo, что то пропустил, пересмотрю еще раз тему.

Так он на LND150 петлю выкладывал а ни ИРФах
« Последнее редактирование: Ноября 26, 2025, 14:18:04 от Лёха2009 »
