Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #570 : Ноября 23, 2022, 16:48:10 »
А этот ппимви доп крутилкой
 или взамен обычного мастер волюма ставится?

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #571 : Ноября 23, 2022, 17:16:24 »
Ставил его отдельным потом, так как хотел оставить возможность по разному грузить фазик, ну ,и так как этот мод влияет на ООС цепи презенс/депт, то и вовсе подумывал выполнить его в виде тумблера, одновременно переключающего ограничивающий уровень вышеупомянутой ООС резистор, в конце концов забил, перейдя на более, на мой вкус, интересную лампу.
« Последнее редактирование: Ноября 23, 2022, 17:24:44 от surfin bird »

Оффлайн major73727

  • Опытный
  • ****
  • Сообщений: 907
  • Репутация: +144/-2
  • Новосибирск.
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #572 : Ноября 24, 2022, 05:49:12 »
surfin bird, спасибо. Учту. Жаль, на передней панели нет места под доп потенциометр. Она всего 20 см.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #573 : Ноября 24, 2022, 10:02:11 »
Ну тогда свитч или https://aliexpress.ru/item/1005003163043525.html с шунтами  ???

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #574 : Декабря 09, 2022, 16:42:32 »
1. Пот должен быть логарифмический.
2. Если есть проблема что "сразу громко" - то:
  • ставим новый потенциометром, с сопротивлением меньше в 2 раза
  • "перед" потенциометром ставим постоянный резистор, равный новому потенциометру
т.е. если был пот на 1М - то берем пот на 470к, и перед ним ставим постоянный резистор на 470к. Но тогда "максимальная" громкость будет меньше (хотя кому оно надо то....)

Оффлайн major73727

  • Опытный
  • ****
  • Сообщений: 907
  • Репутация: +144/-2
  • Новосибирск.
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #575 : Декабря 09, 2022, 16:50:11 »
Tander , не пойму, какая станет зависимость итогового сопротивления от угла поворота.
Суперлогарифмическая?
 Вроде же доп. резюк ставят за потенциометром и меньше в n раз.
Кстати, за потенциометром я поставил доп. резистор - ничего на слух не заметил.

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6056
  • Репутация: +641/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #576 : Декабря 09, 2022, 16:51:22 »
Цитата: major73727 от Декабря 09, 2022, 16:50:11
Tander , не пойму, какая станет зависимость итогового сопротивления от угла поворота.
Суперлогарифмическая?
 Вроде же доп. резюк ставят за потенциометром и меньше в n раз.

А зависимость причем? если резистор и 1-3 ноги потенциометра образуют делитель.

Оффлайн major73727

  • Опытный
  • ****
  • Сообщений: 907
  • Репутация: +144/-2
  • Новосибирск.
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #577 : Декабря 09, 2022, 16:54:32 »
Мляя... Я думал параллельно  :rolleyes:.
Дык, поставил я 270К.

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1062
  • Репутация: +366/-2
  • yo yoda
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #578 : Декабря 09, 2022, 17:05:12 »

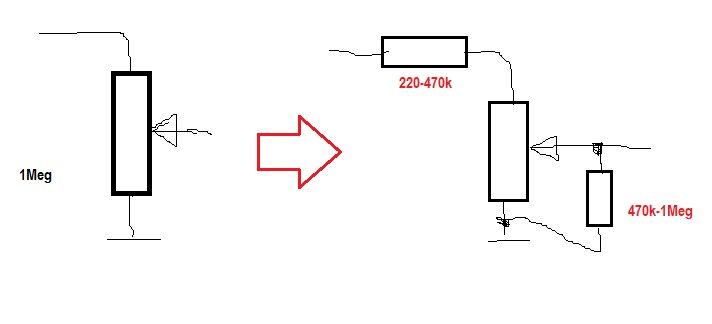

исходник слева, сделать надо, как справа.  :hitrez:
И будет плавнее

Оффлайн major73727

  • Опытный
  • ****
  • Сообщений: 907
  • Репутация: +144/-2
  • Новосибирск.
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #579 : Декабря 09, 2022, 17:58:36 »
Так и сделал. Мне кажется, что если что-то изменилось, то не сильно

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #580 : Декабря 20, 2022, 18:33:15 »
Минус общий на ноге потенциометра точно есть? т.к. ну не может быть "без разницы" - если мы "растянули" диапазон в 2 раза. Ну и пот должен быть логарифмический.

Оффлайн major73727

  • Опытный
  • ****
  • Сообщений: 907
  • Репутация: +144/-2
  • Новосибирск.
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #581 : Декабря 21, 2022, 08:00:56 »
Придется ещё раз вскрыть, посмотреть. Ну очень не комфортно в квартире ловить эти доли градуса поворота громкости.
Потенциометр логарифмический.
« Последнее редактирование: Декабря 21, 2022, 08:02:46 от major73727 »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8082
  • Репутация: +2379/-17
  • Atypique
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #582 : Декабря 21, 2022, 12:23:41 »
Цитировать
очень не комфортно ловить эти доли градуса поворота

Помню, в одной конструкции были потенциометры с двумя разными дужками на одной оси с одним штоком.
Они были задуманы чтобы обеспечивать регулировку "грубо" и "точно", а мужики их называли "сначала хрен добавишь, а после хрен убавишь" ;D

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2636
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #583 : Декабря 21, 2022, 17:42:27 »
Цитата: major73727 от Декабря 21, 2022, 08:00:56
Ну очень не комфортно в квартире ловить эти доли градуса поворота громкости.
Потенциометр логарифмический.
  Поциент когда впервые запустил макет рр на гу17 в хате буквально оболтел от минимального уровня громкости, при том шо последнии 20 лет жизни буквально жил в тире   :dancing-eyes: Сейчас в мастере макета SE  стоит резик 910кпоследовательно с линейным потом 100к, усь нагружен сразу на два каба (2х12 +4х12 ) , в спальне громкость рулится очень комфортно.
« Последнее редактирование: Декабря 21, 2022, 18:06:10 от surfin bird »

Оффлайн major73727

  • Опытный
  • ****
  • Сообщений: 907
  • Репутация: +144/-2
  • Новосибирск.
Re: Домашний Push-Pull усилитель (3x12AX7 + ГУ-17) 4-6 Вт, один канал. (закончено)
« Ответ #584 : Декабря 21, 2022, 18:03:06 »
Так может мне тоже пот 1М заменитьна 910к + пот. Лог. 100к? Тем более, что при дальнейшем увеличении громкости крутилкой она существенно не увеличивается.
« Последнее редактирование: Декабря 21, 2022, 18:05:21 от major73727 »
