В общем все влезает, только tagboard надо в три ряда сделать и вроде нормалек получается.


По петле. Вчера лазил в коробке с лампами    и обнаружил в маленькой коробочке пару новеньких 6Н17Б-В. Место на шасси не займет, пойдет как замена 6Н2П в петле?


... и добавил:

Короче спаял на макете один оконечник, начиная с каскада return.
Завтра будут фото))))
В общем нет стабилитрона и резистора 560ом в  катод гу.
Вместо стабилитрона подберу пока резистор, как в схеме от Runing.
Резистор в катод 600ом если поставлю сильно критично будет?
Есть просто 3х ваттные на 1,2к, параллельно можно соединить.

Rolly,  ну а если на полевике, тоже хуже стабилитрона вариант?

Rolly, хорошо, спасибо!
После 510ом прям на сетку паять, электролита не надо после него?

Начал смотрю тут 6,3 подается на 5+4 и 9ю ноги.

Парни, разрешите опять вклиниться в ваш разговор.
Вот в цепи сетки , как Вы предлагаете, ставим стабилитрон (или несколько) и резистор 470-510 Ом.
Так?
Но ведь на резисторе всё равно будет просадка? Или при таком небольшом сопротивлении её значение будет мало?

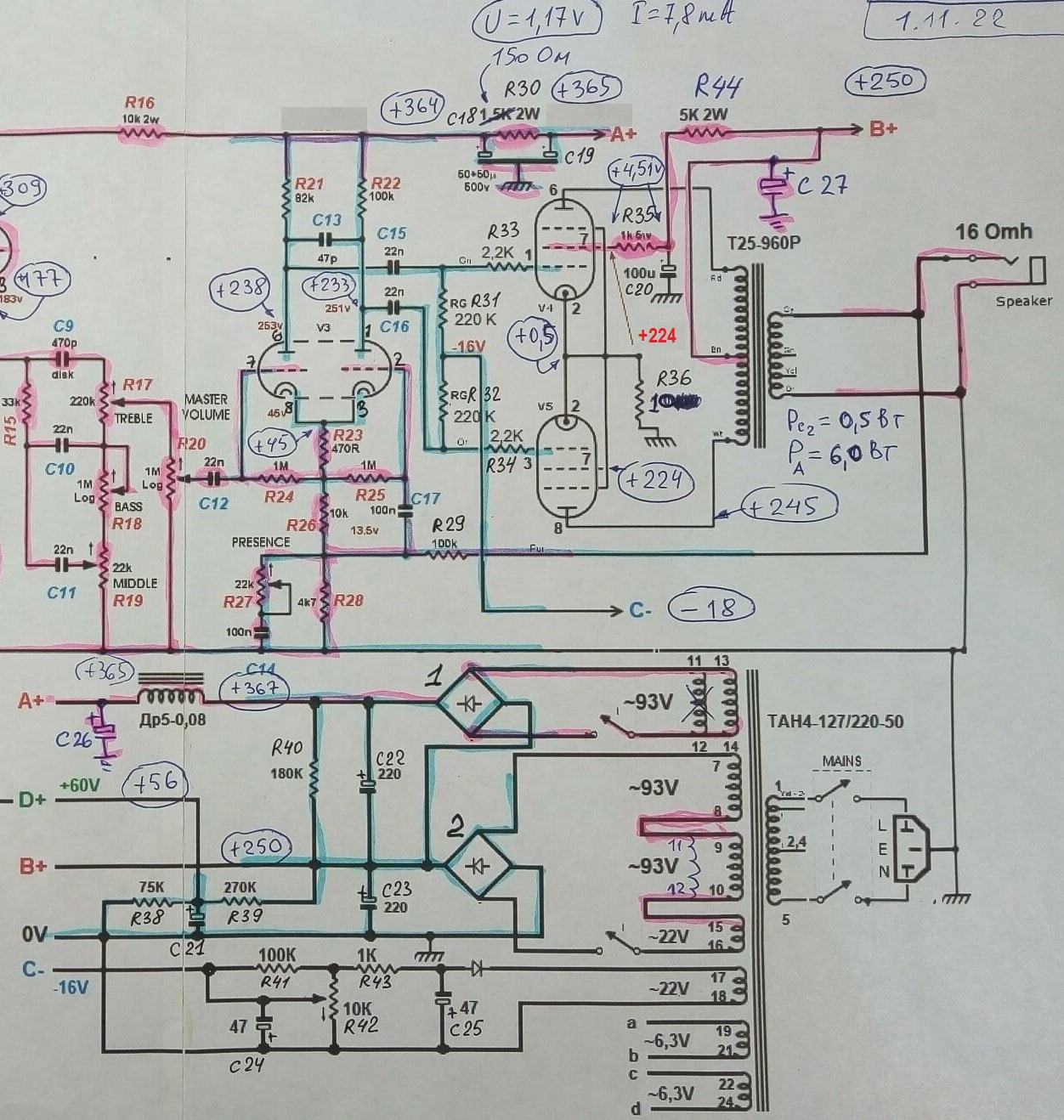

Я сделал без стаба, что-то лень было разбираться, и у меня сейчас вот так:
Т.е. после моста (точка В+) до сетки в сумме : 6 кОм - это много?
Т.е. если после моста около +250В, то нужно поставить стабилитрон на например 47 вольт и резистор на 510 Ом (т.к. общий сеточный ток около 4,5 мА, судя по напряжению на резисторе), и тогда на сетках будут заветные +200 вольт.
Правильно?

Такая красота не может не заработать.
Включай с лампами! Чего уж там...!!!
Если пойдет дым - быстренько отключить.
И нагрузку не забудь. Если пойдет возбуд - можно сжечь ТВЗ.

Включаю, свист, быстро вырубил.

... и добавил:

На всякий случай запаял ламповые панельки на землю, не помогло, куда копать?

Перекинул местами резисторы 5,6к на сетки, все норм, играет, пока гитару напрямую в оконечник подключил,
Анодка и сетка действительно на 20в просела, сетка 180в аноды 226ы и 230в
Катод 16в. Подкину ещё обмотку на 20в с транса.


... и добавил:

Подкинул еще обмотку на 20v.
Напряжения такие


18в на катоде нормально? Резистор не нашел на 560 ом слепил 550 ом из двух 220+330 по 2w.

Есть фон не большой, но это понятно, не корпуса, не по 100 ом на накале, кондеры на 22мкф  в блоке вместо 47.

Ну в общем начало положено, заработало вроде. можно тогда помаленьку начинать целиком делать, как положено.

А еще минус, презенс шуршит, как его распаять лучше?
