Имеем: ламповая башка vermona mv-3. Хотел продать- никого не заинтересовало, ну и ладно.
Теперь буду делать Т.О.- заменю все комлектующие на новьё, но есть желание добавить разрыв, и внедрить пружинный ревер (куплю у Ерасова).
Выкладываю схему аппарата, и поскольку я не радиоинжэнэр, хотелось-бы реальной наглядной помощи в виде схем (тут отрезать, тут припаять) ну и желателно на доступном языке. Заранее всех благодарю.
пе.се. Хочется на старости лет совершить подвиг, да и время у пенсионера уйма.

AZG. Поподробней, если можно. Ну а если нельзя - ценник в личку.

Вдруг пригодится

вуду, сделать петлю и юзать внешний

Э... А почём его продавали? Если цена хорошая - я б прикупил. Не дело старичка уродовать.

А ревер всёравно не влезет, места ж нету.

Я уже нашёл, 7тыр. Понятно почему он не продался.

Привет! в тему ни кто не заходит и напрасно!
Усилок MV 3 - ни чем не хуже воксов и немчур- фрамус-  Hughes & Kettner  и  энгл - я говорю о чистом звуке .
Переделывать- если работает- нет смысла - ручек управления = громкость- низкие высокие- вполне хватает-  ( в фендере делюкс реверб тоже две ручки тембра низкие высокие- и вполне хватает.)
Усилитель - для дома- не больших клубов - да надо динамик - подойдет 8 омный 30 ват - также подходит 4 омный динамик - в этом варианте мощность будет максимальной - можно применить - например 2а 8 омных 10 дюймов динамика - подключенных параллельно -
Жлобиться на хреновые динамики не стоит. Усилок очень классный-
на счет мода- есть смысл поставить дополнительные кандеры в блоке питания-( по принцепу блоков питания америкосских усликов
 после диодного моста ( я так сделал в Регенте 30) - появится больше серебра и плотность звука
Лампы легко заменимы во всех каскадах на наши родные- звук станет ближе к америкосам
У меня в работе
Roland JH 60 R&P( Элитная   серия= R&P из линейки  Джаз Хорус ( по умолчанию стоит динамик  EV 150 w)
Peavey v/k 212- замоденный ( работает не хуже 5150 - чистый звук лучше
 в арсенале комбик Маршал 900
Regent 30 h - замоденный с динамиками селекшн g12t75
и MV 3
В общем MV 3 очень достойный усилок немецкого классного качества - я считаю иметь такой усилок= везение


... и добавил:

Дополнение:
2й вход не предназначен  для гитары- варианты его использования:
сделать блок ревера пружинного - не советую- много заморочек= надо купить пружинный ревер (хороший типа 3х 4х пружинный- стоит не мало и переделать схему) За эти деньги лучше купить типа вокальный проц поколения 90гг из серии про- ДиДжитек- там есть хорошие ревера- хорусы и всякое- Алесис Мидиверб 1й- 2й .... Лексикон уровня не дорогих преcсетных-  такими пользуется Джеф Бэк = Рефлекс и типа MP и не только
Хороший вариант- сделать разрыв на основе Меса Буги- Это будет и разрыв и спикер симулятор
еще Хороший вариант= переделать схему и включить этот блок как входная лампа с ручкой Гейн - ручка громкости по умолчанию переставляется за темброблок- Получится Гейн- тембр- Мастер
А разрыв сделать по простой схематике разрыва как в усилке Дамбл
Получится полноценный классный усилок- студия- реп-база- запись дома- работа в клубе


ОЛЕГ GRAFFITI, а что за мод Регента 30-го, если не секрет?

Привет!
В блоке питания после выпрямления=диодов поставил мощные электролиты с резисторами- по системе Меса Буги - эта в общем как бы одни из первых внедрили Фендер - типа проф серия  Делюкс Реверб- Твин Реверб Твин Амп
Добавил входную лампу( взял из тех что была в схеме= на плате) - после нее ручка гейн - ручку громкости по умолчанию перенес за темброблок- получилась Мастер

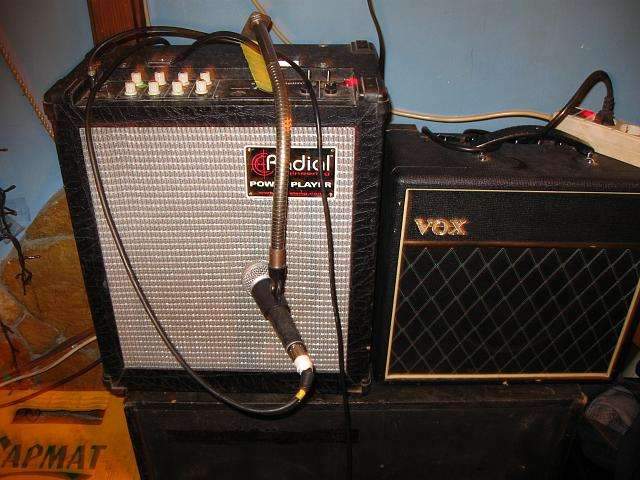

 Сделал разрыв по системе Дамбл - Втулил все это в корпус от маленького транзисторного Регента - оставив от него ревер( подошел по сопротивлению) радио ткань нашел от Мюзик Мен- прикрутил лэйбу от Радиала
Получился маленький комбарик с Селекшином - скажу- не легкий - но приемлемо.


... и добавил:



... и добавил:

Эту тему( демку)
 записывал с этим замоденным Регентом
http://www.yapfiles.ru/static/play.swf?st=aMDE1NjE0OTMt8287&allowscriptaccess=always

... и добавил:

Последнее: Я не радио инженер - = самоучка- сделал и делаю доработки в разных приборах( если они того стоят) по системе своей практики в таких вещах
Я думаю- главное это желание сделать что то хорошее- а способы не важны- Результат всегда получается  хороший.
Ну и не буду спорить- Я самоучка- если бы это сделал профи- думаю было бы еще лучше

... и добавил:

По теме На счет MV 3- вчера купил этого манюню- ща стоитт на столе открытый- Прикольно Все цело и работает Отлично- Фона = 0
Два канала- ни чего  не скрипит звук отличный
Но мод сделаю- по принципу как я сделал в 30 Регенте - питанае- гейн-разрыв ( может добавлю ручку средних ?
Очень советую иметь такой усилок
Даже если он поврежден  в схеме= электролиты или еще какая то хрень= это легко лечится- Главное это Трансы что бы были в порядке- Это легко проверить и визуально и технически
Да и последнее- в нем на выходе стоят наши ламы- я сравнил- поставил фирменные EL 84 - на мой вкус наши лампы - дают звук красивее- ближе к америкосам. Оставлю их в работу.


... и добавил:

Всем удачи и хороших усилков - их много не бывает
