Автор Тема: Engl powerball. семплы.  (Прочитано 15651 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Максим Смелый Автор темы

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +51/-15
  • Inmalum
Re: Строю Engl powerball.
« Ответ #75 : Декабря 03, 2016, 22:46:22 »
А как можно итоговую схему заполучить??  ;D
собственно, шёл по схеме сначала одного товарища по модденой схеме, но как оказалось там межкаскада была с пауэра и обвязка гейна была тоже, не лидовая как оказалось больше под ритм канал, только ритм соответсвенно был недостаток гейна, в итоге переделал по схеме что выше, где схема исправлена красным, если надо могу выделить что именно я себе паял. что бы не путаться, ну и тембр блок я изменил немного, номиналы теже, просто убрал лишнюю коммутацию для лид 1 и лид2, сделал просто волумы на каждый канал и мастер общий, и не заюзал режимы LLB и HLB я так понял оно немного миксует обход вч в выход тб, надо будет потом на трубе или в плагине в ревалвере заслушать что оно вообще даёт, ну и оставил режим фокуса, для соло хорошо собственно в демке выше соло писал в фокус режиме.
в дальнейшем когда будет шасси по больше, буду стараться сделать по максимуму эти интересные режимы. ну и сделать 3 канала в дальнейшем хочу.

... и добавил:

ошибочка режимы  LLB и HLB это bottom в тб сделали для пердючести
« Последнее редактирование: Декабря 03, 2016, 23:51:26 от Максим Смелый »

Оффлайн Максим Смелый Автор темы

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +51/-15
  • Inmalum
Re: Строю Engl powerball.
« Ответ #76 : Декабря 11, 2016, 10:42:39 »
доделал режим LHB хорошая вещь когда мало плотности в низах.

Оффлайн Максим Смелый Автор темы

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +51/-15
  • Inmalum
Re: Строю Engl powerball.
« Ответ #77 : Августа 23, 2017, 20:28:32 »
допилил немного схему, кому надо скину.
« Последнее редактирование: Августа 24, 2017, 21:07:30 от Максим Смелый »

Оффлайн Dimon21

  • Частый посетитель
  • **
  • Сообщений: 129
  • Репутация: +25/-0
  • GuitarPlayer.Ru fan!
Re: Engl powerball. семплы.
« Ответ #78 : Июня 10, 2022, 03:52:12 »
Здравствуйте.
Собрал аппарат ( по отделке пока не очень ) типа ENGL E650 Ritchie Blackmore
Схема преампа имеется:


Да вот только не пойму хватает ли гейна?
На Lo Lead ( 4:16 на видео ) - его как бы вроде хватает. Ручка гейна на полную
На Hi Lead ( 6:18 ) - как бы мало. Ручка гейна на 13:00
Гитара Stratocaster с вертикальным хамбакером в бридже.
Может с простым классическим хамбакером будет больше гейна на Hi Lead?

https://youtu.be/1x2kicFKX5s

Оффлайн Виолет Поносов

  • Эксперт
  • *****
  • Сообщений: 1970
  • Репутация: +299/-19
    • VarrAmp.com
Re: Engl powerball. семплы.
« Ответ #79 : Июня 10, 2022, 10:50:33 »
сложно сказать, вроде нормально по гейну.
У меня есть оригинальный Screamer 50 и в нем настоящий дж-дж появляется в аккурат на максимуме гейна в режиме Gain Hi

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Engl powerball. семплы.
« Ответ #80 : Июня 10, 2022, 14:04:29 »
Цитировать
хватает ли гейна?

Если какой-то катодный электролит имеет внутренний обрыв, то гейн схемы уменьшится без ущерба для тембра.
Если нет возможности выпаять их и тщательно померить, то хотя бы попробовать припараллелить новый, заведомо годный экземпляр.

Оффлайн Dimon21

  • Частый посетитель
  • **
  • Сообщений: 129
  • Репутация: +25/-0
  • GuitarPlayer.Ru fan!
Re: Engl powerball. семплы.
« Ответ #81 : Июня 10, 2022, 22:14:04 »
По деталям всё целое - проверил. Может с хамбакером полноценным больше будет гейна - надо пробовать.
А ещё вопрос: На Hi Gain  уровень ручки гейна на 13:00 и ручка громкости на выходе 12:00 - как бы для такого маловаттного варианта головы - это не так громко. Но почему-то гитара начинает заводиться - фидбэк появляется на этом вертикальном хамбе. Может дело в нём или так устроин амп?

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 5872
  • Репутация: +602/-9
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Engl powerball. семплы.
« Ответ #82 : Июня 11, 2022, 00:21:16 »
Но почему-то гитара начинает заводиться - фидбэк появляется на этом вертикальном хамбе. Может дело в нём или так устроин амп?

а как с микрофонным эффектом у гитары? "свистеть"/заводиться может и из-за этого.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Engl powerball. семплы.
« Ответ #83 : Июня 11, 2022, 01:42:35 »
Цитировать
почему-то гитара начинает заводиться

Надо попробовать переполюсовку динамика ;)

Оффлайн Dimon21

  • Частый посетитель
  • **
  • Сообщений: 129
  • Репутация: +25/-0
  • GuitarPlayer.Ru fan!
Re: Engl powerball. семплы.
« Ответ #84 : Июня 15, 2022, 03:27:54 »
Кто подскажет:
1. Почему на исправленной схеме нет реле переключения между клин (кранчь) и Лоу Лид , Хай Лид потенциометров гейна - после первого каскада?
2. После второго каскада не организованы земли ( когда работает канал лид - нет замыкания на землю канала клин ) на реле для клин и кранчь каналов, а для лид - есть? RE1b

« Последнее редактирование: Июня 15, 2022, 03:31:33 от Dimon21 »

Оффлайн fewa-watraco

  • Ветеран форума
  • ******
  • Сообщений: 3834
  • Репутация: +617/-82
  • fewtubefx
Re: Engl powerball. семплы.
« Ответ #85 : Июня 15, 2022, 15:23:14 »

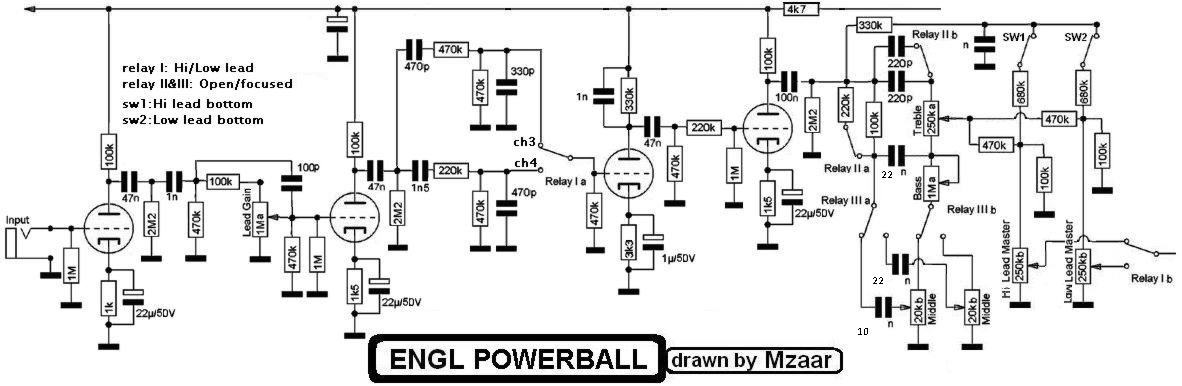

Говорят, вот это верная схема.
« Последнее редактирование: Июня 15, 2022, 15:27:17 от fewa-watraco »

Оффлайн Dimon21

  • Частый посетитель
  • **
  • Сообщений: 129
  • Репутация: +25/-0
  • GuitarPlayer.Ru fan!
Re: Engl powerball. семплы.
« Ответ #86 : Июня 15, 2022, 16:21:59 »
Это часть схемы с одним потом гейна. А в ампе два пота гейна. И на исправленной схеме нету реле переключения между этими потами гейна

... и добавил:



... и добавил:

Может там ненужно реле, после С1 или после Р1, Р10 - но всё же на других схемах engl ( напр. Invader ) они есть
« Последнее редактирование: Июня 15, 2022, 16:27:36 от Dimon21 »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +822/-10
  • Зарегистрированный
    • http://
Re: Engl powerball. семплы.
« Ответ #87 : Июня 15, 2022, 18:15:37 »
Dimon21, LD1 и LD2 это переключающие оптроны

Оффлайн DWT

  • Новичок
  • *
  • Сообщений: 12
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Engl powerball. семплы.
« Ответ #88 : Апреля 09, 2023, 13:16:09 »
Всем здравствуйте. Может кто знает, для чего ENGL в схеме питания частенько рисует в конце анодной секции цепочку стабилитронов? По току стабилизации ZY150 в корпусе DO-41 явно не могут обслуживать анодное всего усилителя.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3787
  • Репутация: +625/-7
  • хейтер и пессимист :crazy:
Re: Engl powerball. семплы.
« Ответ #89 : Апреля 09, 2023, 13:28:46 »
DWT, На счёт "частенько" можно подтвердить ссылками на схемы?
Если говорить конкретно про Powerball то ответ очевидный - чтобы не убить лампы предусилителя и фазоинвертора. Три стабилитрона по 150в дадут 450в в сумме, в норме там, если верить доступным схемам 430в, стабилитроны в НЕ аварийном режиме просто не работают.
