Автор Тема: Engl powerball. семплы.  (Прочитано 15652 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Максим Смелый Автор темы

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +51/-15
  • Inmalum
Engl powerball. семплы.
« : Сентября 13, 2016, 19:56:09 »

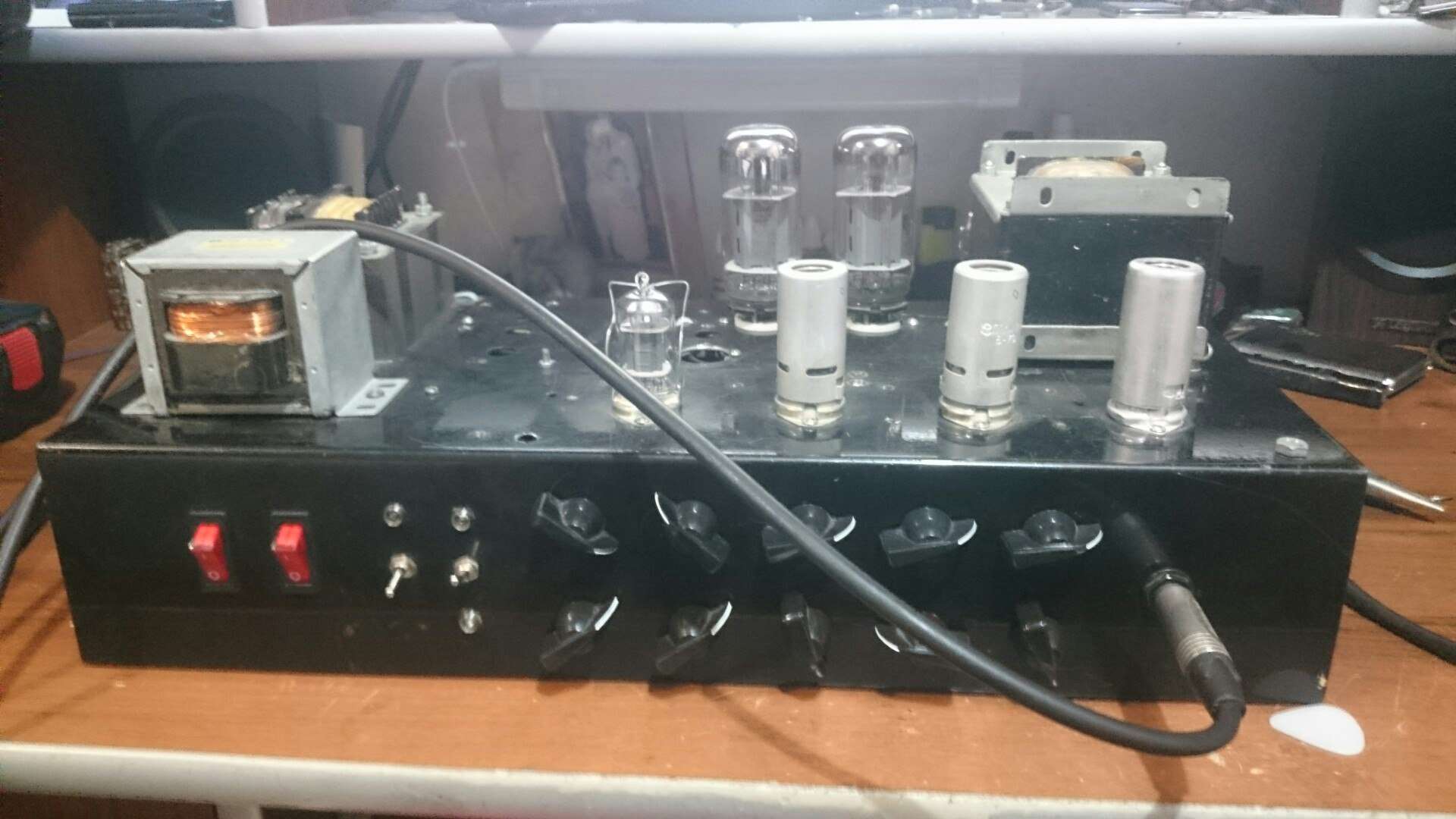

ЗА основу взята схема Powerball, и два канала чистый и хайгейн
и режим фокус(так по схеме обозначили), кто хотя бы слушал на трубе пауэр поймёт о чём идёт речь, о той самой кнопке буст мид
выходник Classic tone 25ый.
анодка 480, раздельное питание накала выходных ламп, пред ламп, и реле.
P.S. шапку изменил сначала тут был fireball


« Последнее редактирование: Сентября 03, 2017, 10:23:46 от Максим Смелый »

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....

Оффлайн Максим Смелый Автор темы

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +51/-15
  • Inmalum
Re: Собираю ENGL
« Ответ #2 : Сентября 13, 2016, 21:39:46 »
Под 625 вроде здесь была  https://guitar-gear.ru/forum/topic/402-%d1%81%d0%be%d0%b1%d0%b8%d1%80%d0%b0%d0%b5%d0%bc-engl-e625-fireball/page__view__findpost__p__100626
СПасибо!!

... и добавил:

вопрос между 625 и 530 остаётся открытым

... и добавил:

Решился на 625. как будет продвигатся сборка буду отписывать
« Последнее редактирование: Сентября 13, 2016, 23:22:00 от Максим Смелый »

Оффлайн Rasha

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +24/-0
  • Жить по Совести
Re: Собираю ENGL
« Ответ #3 : Сентября 14, 2016, 04:11:00 »
СПасибо!!

... и добавил:

вопрос между 625 и 530 остаётся открытым

... и добавил:

Решился на 625. как будет продвигатся сборка буду отписывать
Разница во втором и третьем каскаде в паре номиналов и резисторов. А так же в организации фильтрации питания анодов первых каскадов. 530-ый более универсальный. В Fireball чистого, как такого нет. Можно взять коммутацию каналов от 530-го (по схемотехнике получаем классику чистого канала). Modern Rock более ровный чем Fireball по звуку, но у обоих избыток компрессии и небольшой недостаток "колкости" исправляемый скримером на входе в преамп.
2148148-0
2148150-1
« Последнее редактирование: Сентября 14, 2016, 04:16:29 от Rasha »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Собираю ENGL
« Ответ #4 : Сентября 14, 2016, 11:25:05 »
530-й более плоский по звуку. Если кому нужна такая переизбыточная сухость...

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Собираю ENGL
« Ответ #5 : Сентября 15, 2016, 20:00:42 »
Максим Смелый, подпишусь!! Яростно плюсую - начинание хорошее  ;) ;) ;)

Оффлайн Максим Смелый Автор темы

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +51/-15
  • Inmalum
Re: Собираю ENGL
« Ответ #6 : Сентября 15, 2016, 22:13:52 »
Максим Смелый, подпишусь!! Яростно плюсую - начинание хорошее  ;) ;) ;)
думаю ближайшее время соберу, только ТБ решил сделать от 530ого, понравилось регулировка сч, и давилка песка. и думаю в оос добавить резонанс, на концертах штука удобная когда надо избавится от гудежа и резонансов всяких. Правда судя по всему лейки которые нашёл от фаера 60, надо будет немножко переделать, добавить ручки как в версии 100

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Собираю ENGL
« Ответ #7 : Сентября 15, 2016, 22:24:10 »
думаю ближайшее время соберу, только ТБ решил сделать от 530ого, понравилось регулировка сч, и давилка песка. и думаю в оос добавить резонанс, на концертах штука удобная когда надо избавится от гудежа и резонансов всяких. Правда судя по всему лейки которые нашёл от фаера 60, надо будет немножко переделать, добавить ручки как в версии 100

ИМХО, конечно, но лучше не миксовать, а отмакетить сначала схему одного аппарата без модов. А далее уже с макетом играться и слушать. Просто боюсь, как бы не получилось непоняток со звуком потом...

Я скоро небольшой обзорчик своей 530-ки чиркану, правда в линию, в каб не хочу в этот раз)

Оффлайн Максим Смелый Автор темы

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +51/-15
  • Inmalum
Re: Собираю ENGL
« Ответ #8 : Сентября 15, 2016, 23:00:04 »
ИМХО, конечно, но лучше не миксовать, а отмакетить сначала схему одного аппарата без модов. А далее уже с макетом играться и слушать. Просто боюсь, как бы не получилось непоняток со звуком потом...

Я скоро небольшой обзорчик своей 530-ки чиркану, правда в линию, в каб не хочу в этот раз)
ну или делать по оригиналу. леек ещё нет адекватный на 100 версию. у 60 ой не удобно, гейн чистого и лида на одной ручке и нет общего мастера придётся ковырять

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Собираю ENGL
« Ответ #9 : Сентября 16, 2016, 09:22:25 »
ну или делать по оригиналу. леек ещё нет адекватный на 100 версию. у 60 ой не удобно, гейн чистого и лида на одной ручке и нет общего мастера придётся ковырять

Лейку лучше сам разводи  ;) У меня все лейки - попадание прямо в точку вышло, только с 530-кой небольшой косяк.. Так что, сложного особо ничего нет.

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2794
  • Репутация: +340/-21
Re: Собираю ENGL
« Ответ #10 : Сентября 16, 2016, 12:31:33 »
530-й более плоский по звуку. Если кому нужна такая переизбыточная сухость...
По мне, так с танталом в катодах жирок добавляется. Лично мне нравится.
Еще можно сильвер мику на 680пик промеж второго и третьего каскадов и пару по 250пик мики в тонстэк. Ваще шик блеск иммер элеганс. Это при том, что в отличие от оригинала у меня пленка вся полипропилен.
А в пониженных строях вообще сухости нема. Там, как по мне лишний жыр ни к чему.
« Последнее редактирование: Сентября 16, 2016, 12:35:49 от Bulldozerrr »

Оффлайн Rasha

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +24/-0
  • Жить по Совести
Re: Собираю ENGL
« Ответ #11 : Сентября 16, 2016, 17:51:56 »
По мне, так с танталом в катодах жирок добавляется. Лично мне нравится.
Еще можно сильвер мику на 680пик промеж второго и третьего каскадов и пару по 250пик мики в тонстэк. Ваще шик блеск иммер элеганс. Это при том, что в отличие от оригинала у меня пленка вся полипропилен.
А в пониженных строях вообще сухости нема. Там, как по мне лишний жыр ни к чему.
За тантал в катодах особо ЗА. Пикофарады керамику заменить на пленку тоже За.
В итоге получается стерильный мощный хайгейн с правильной отдачей в середине без избытка окраса, который так привыкли слышать в маршалоподобных и солданойдах.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Собираю ENGL
« Ответ #12 : Сентября 16, 2016, 18:52:17 »
Пробовал я танталы в катодах... Жирок-то добавляется, но четкость, хлесткость и лязг размазывается... Лично у меня с танталом в катодах получался унылый ничем не притязательный кал.. С обычными электролитами в разы интереснее

Оффлайн Максим Смелый Автор темы

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +51/-15
  • Inmalum
Re: Собираю ENGL
« Ответ #13 : Сентября 16, 2016, 19:38:29 »
Думается, платы делать или трансферной бумагой или фото бумагой для лазерников, щас ютуб посмотрел, не геморно, да и доступно

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Собираю ENGL
« Ответ #14 : Сентября 16, 2016, 23:20:06 »
AntonVIP, С танталом только у тебя так. Более ни от кого не слышал жалоб, все довольны.

Bulldozerrr, Можно еще ближе к Сэведжу заточить. Получается вкуснее без проблем с пониженным. Как-раз появляется толковая отдача на нижней середине и звук долбит еще хлеще.
