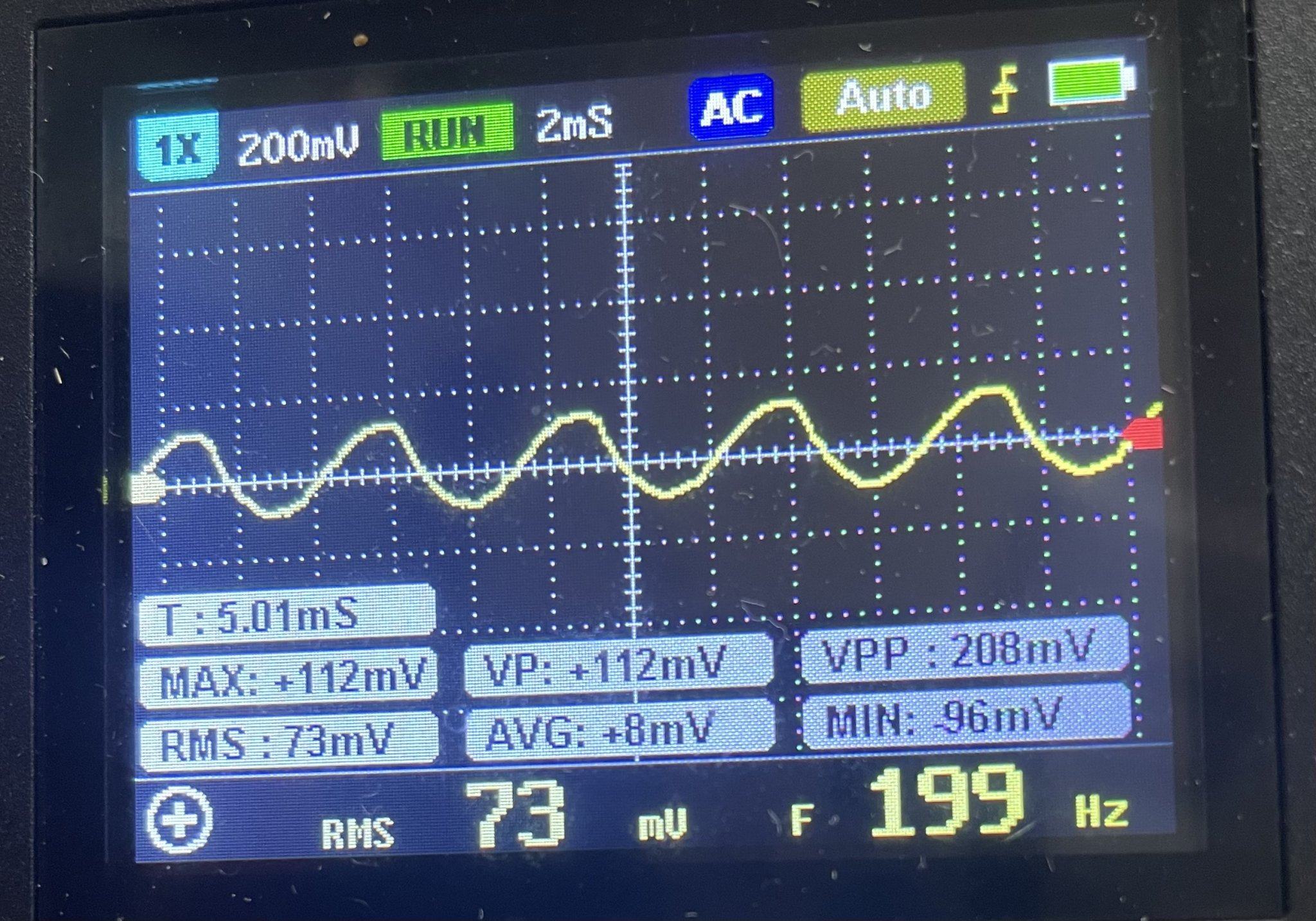

А смотрите на картинку, а не на показания встроенного "арифмометра"
Врёт ваш показометр, про что я и писал выше.

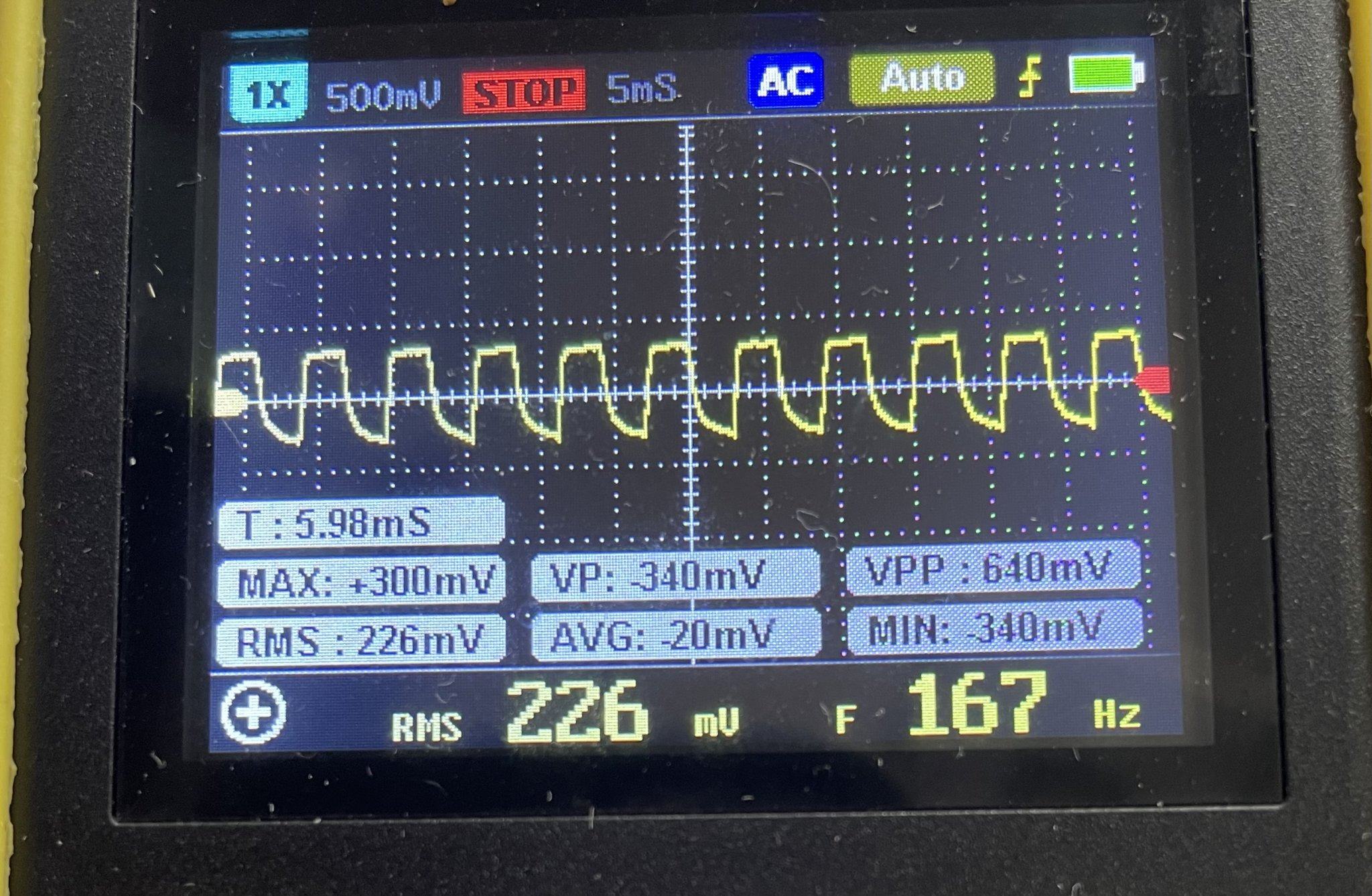

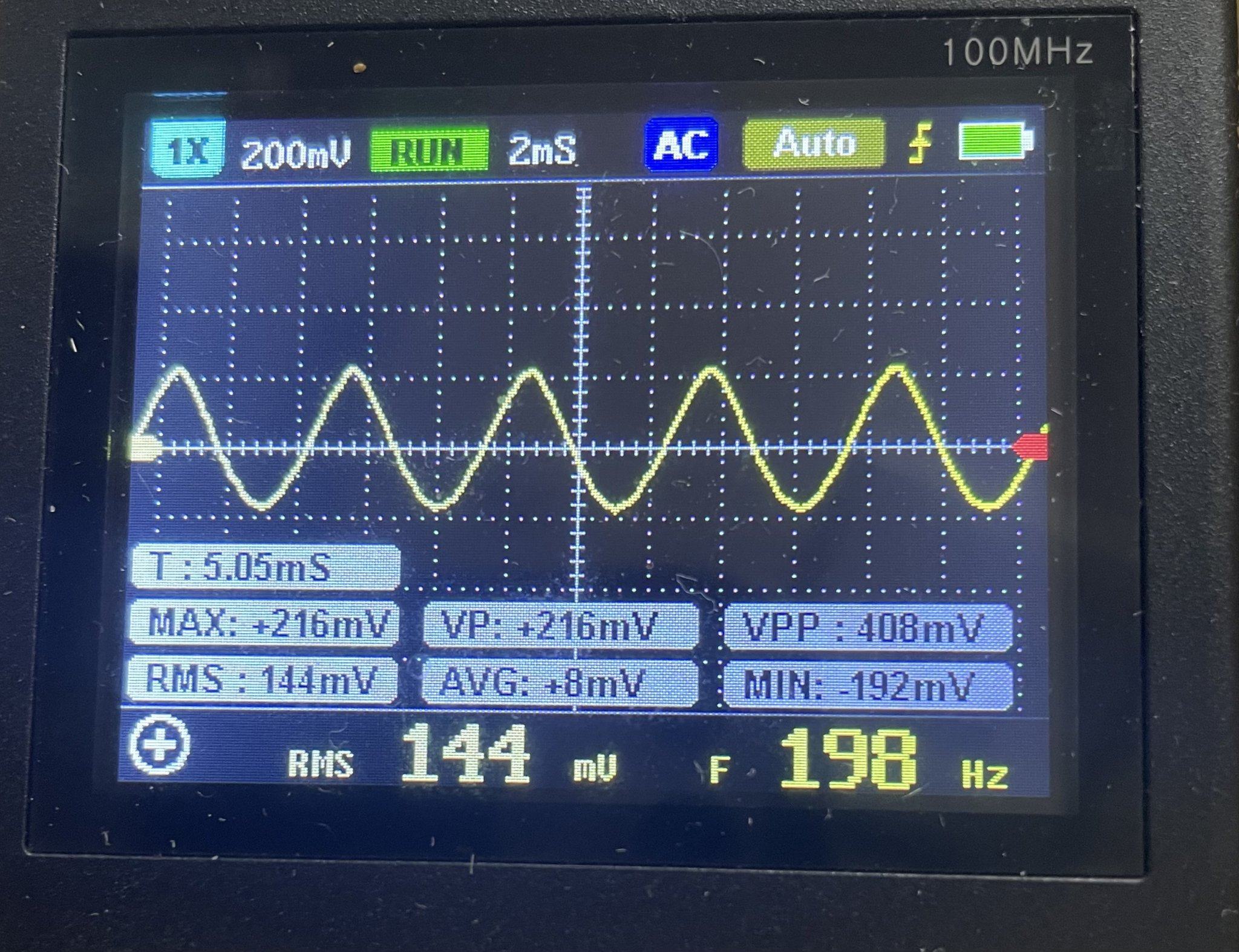

Особенно видна разница в том, что период сигнала на развёртке 5мс отличается от периода на развёртке 2мс.

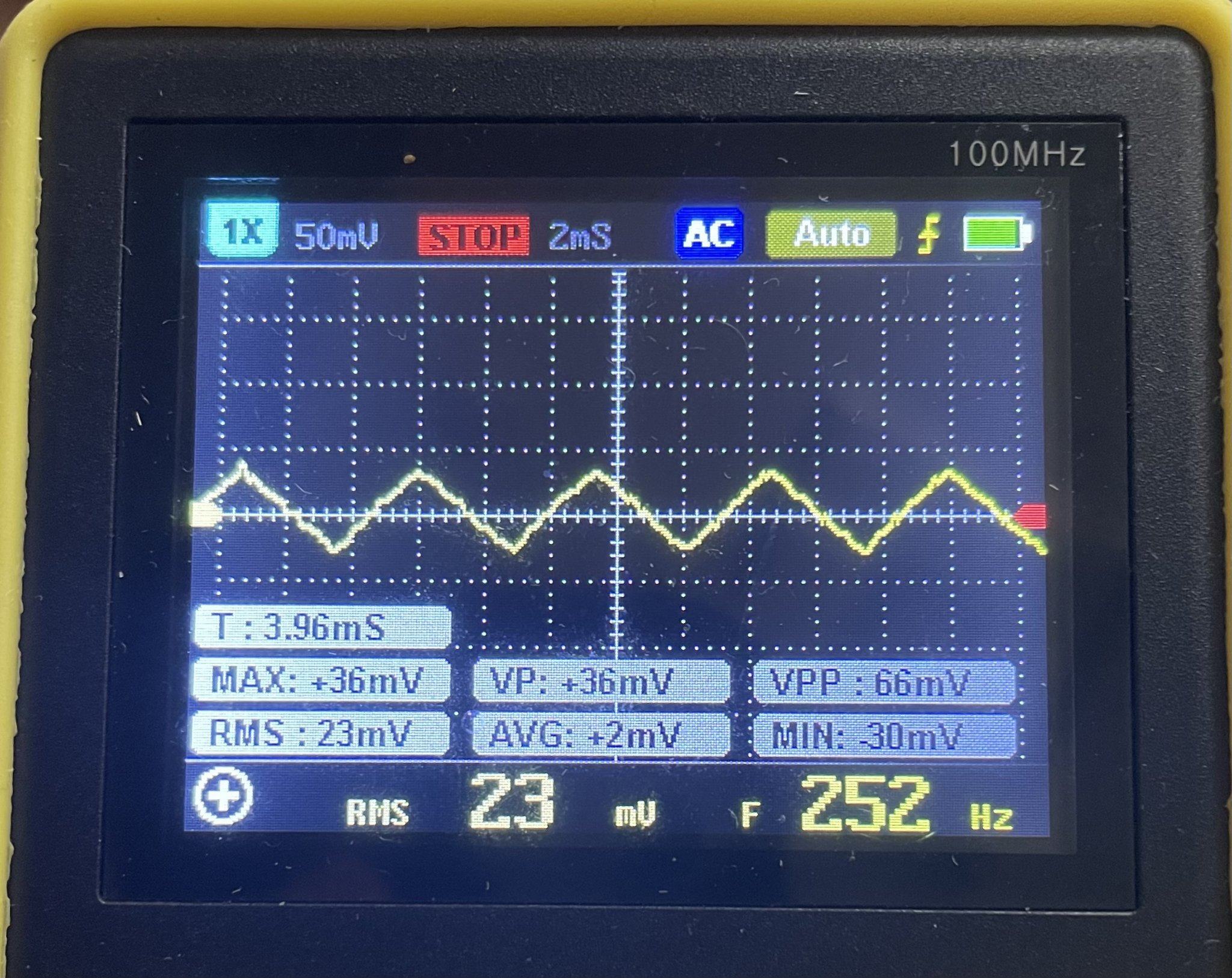

А 4-я картинка вообще шикарно! Глазами я вижу период чуть ли не ТРИ клетки то есть 6мс, а мне говорят что это 4мс и 250Гц появившиеся из ниоткуда
Вобщем надо сначала прибор проверить от заведомо рабочего генератора, которым вполне может быть звуковая карта в сочетании с любым редактором, способным генерить чистые тоны, а потом уже этим прибором пользоваться.
И отключить нафик этот показометр, он только лишнее место на экране занимает в таком его качестве математики.
... и добавил:Снимите все 4 картинки на одинаковой развёртке 1мс, может чего понятнее станет.
... и добавил:Да, и чувствительность выбирайте чтобы сигнал занимал не менее 50% высоты экрана, а не вот эта жалкая полоска посередине. Плевать, что снизу он будет прикрыт показометром.
