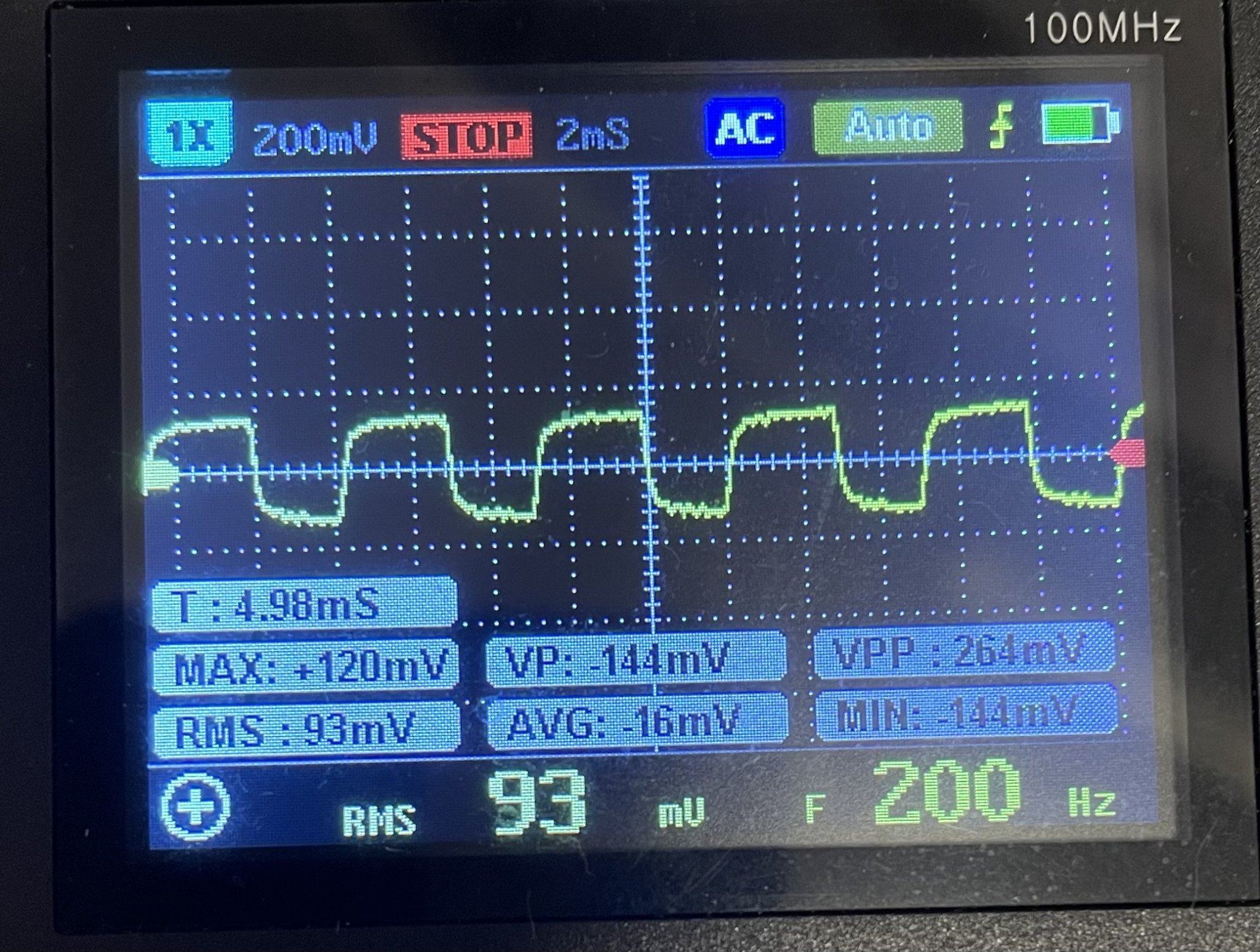

Пришли мне микросхемы, а вместе с ними и какой-то прогресс. Появилось что-то похожее на фленджер, но с жутким клиппингом, да и появляется эффект в очень узком диапазоне vr6. К тому же плавно пропадает почти сразу же

... и добавил:

все ручки посередине

флюс весь смыл, плата чистая идеально, 022 стоит с diy tubes

этот тример для начала надо против часовой поставить до упора и прибавлять если чот не то
верхний правый по средине.. и ловить тишину ..чуть в лево или право появляются призвуки
левый верхний это ОС как бы на вкус где то по средине или даже менее
он не играет роли в настройке др. тримеров

а транзюки какие стоят ? у меня такие стояли

 а я как ни будь этот куплю
собирать сейчас самому накладно
одних резюков 98 шт.  поты да ещё и характеристика C   ..  корпус .. и всё из разных лабазов



... и добавил:

https://www.youtube.com/watch?v=K2jR2vQzDKI

голова кипит даже не знаю где теперь проблему искать

Тут видишь какая загогулина получается:
С одной стороны осциллограф это глаза электронщика и это не обсуждается. С другой стороны, мозгу для понимания того, что видят глаза, нужны какие-то знания, жизненный опыт и много ещё чего.
Вот смотришь ты на экран, видишь меняющийся сигнал, а что делать дальше?


То есть мало увидеть, нужно понять. Ну и вот тут надо либо искать даташиты и по ним разбираться какие управляющие сигналы должны быть на микрухах эффекта (по остальной то схеме можно всё по учебнику для ПТУ просчитать) либо рыть форумы в поисках знающих людей в том числе.
А тут вот другая проблема - форумы будут иностранные, потому, что не любят у нас люди в такие тонкости вдаваться, вот начали предлагать готовое купить уже, а расписывают свои "достижения" как суперпрофи...
Я бы начал просто крутить всё, что попало в обвязке этих двух чипов, за недельку глядишь да и появилось понимание что за что отвечает. Но тут крайне желательно иметь стабильный источник сигнала в виде генератора или звуковухи во первых, а во вторых таки опыт разработки/настройки аппаратуры. Ну да учиться никогда не поздно

tracer242, Ну не пропадай, на вопросы то всегда ответим адекватному человеку. Да и если даташиты найдутся, то шибко интересно почитать их будет.

на вентилятор

Процедура регулировки:

1.) Регулировка тактовой частоты:
Установите ручные ручки и регуляторы ГЛУБИНЫ в положение против часовой стрелки. Подключите осциллограф к контрольной точке TP-1. Отрегулируйте VR7 на T = 25us (40 кГц). Полностью поверните ручную ручку по часовой стрелке. Значение T должно составлять 2uS + /-20%.

2.) Смещение BBD:

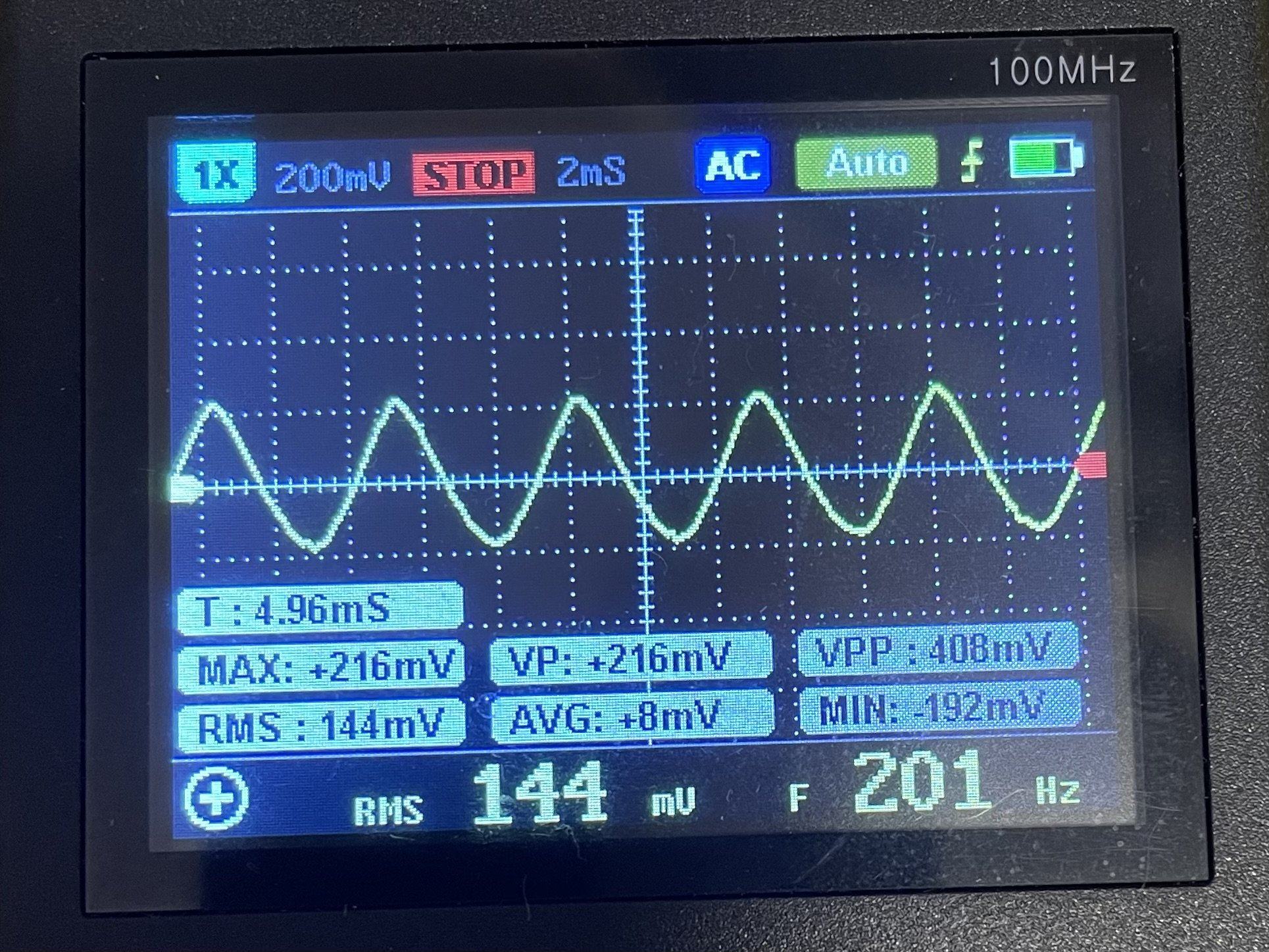

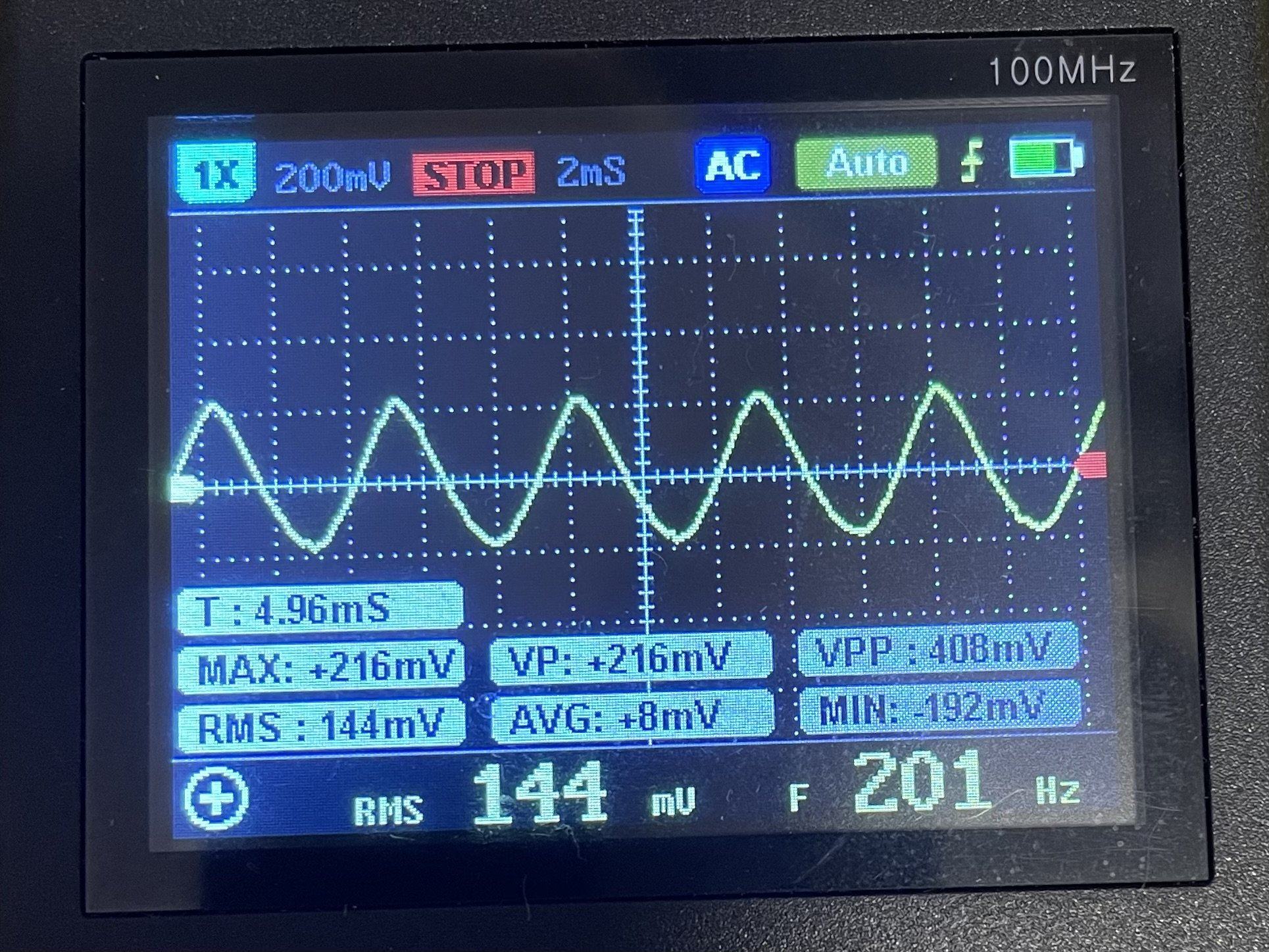

Установите ГЛУБИНУ и разрешение. ручки полностью против часовой стрелки. Подайте сигнал частотой 200 Гц, синусоидальной формы, 0 дБм во входное гнездо. Подключите осциллограф к излучателю Q3. При ручном вращении во всем диапазоне ее вращения установите VR6 так, чтобы форма волны на вершинах была без зажимов.

3.) Резонанс:
Установите ВРУЧНУЮ, ручки ГЛУБИНЫ - полностью против часовой стрелки, а ручку разрешения - полностью по часовой стрелке. Подключите короткое замыкание к входному разъему. Подключите выходной разъем к усилителю и динамику. Прикасаясь отверткой к TP-2, установите VR5

... и добавил:

https://www.hobby-hour.com/electronics/s/boss-bf2-flanger.php
