да только для индикации...в звуке не участвует
ну как минимум какой был по цвету ...что бы резистор не подбирать к нему новый ...
и диаметра линзы..3 или 5 мм




это расклад для 5 вольт для общего понимания процесса

... и добавил:


вроде  красный

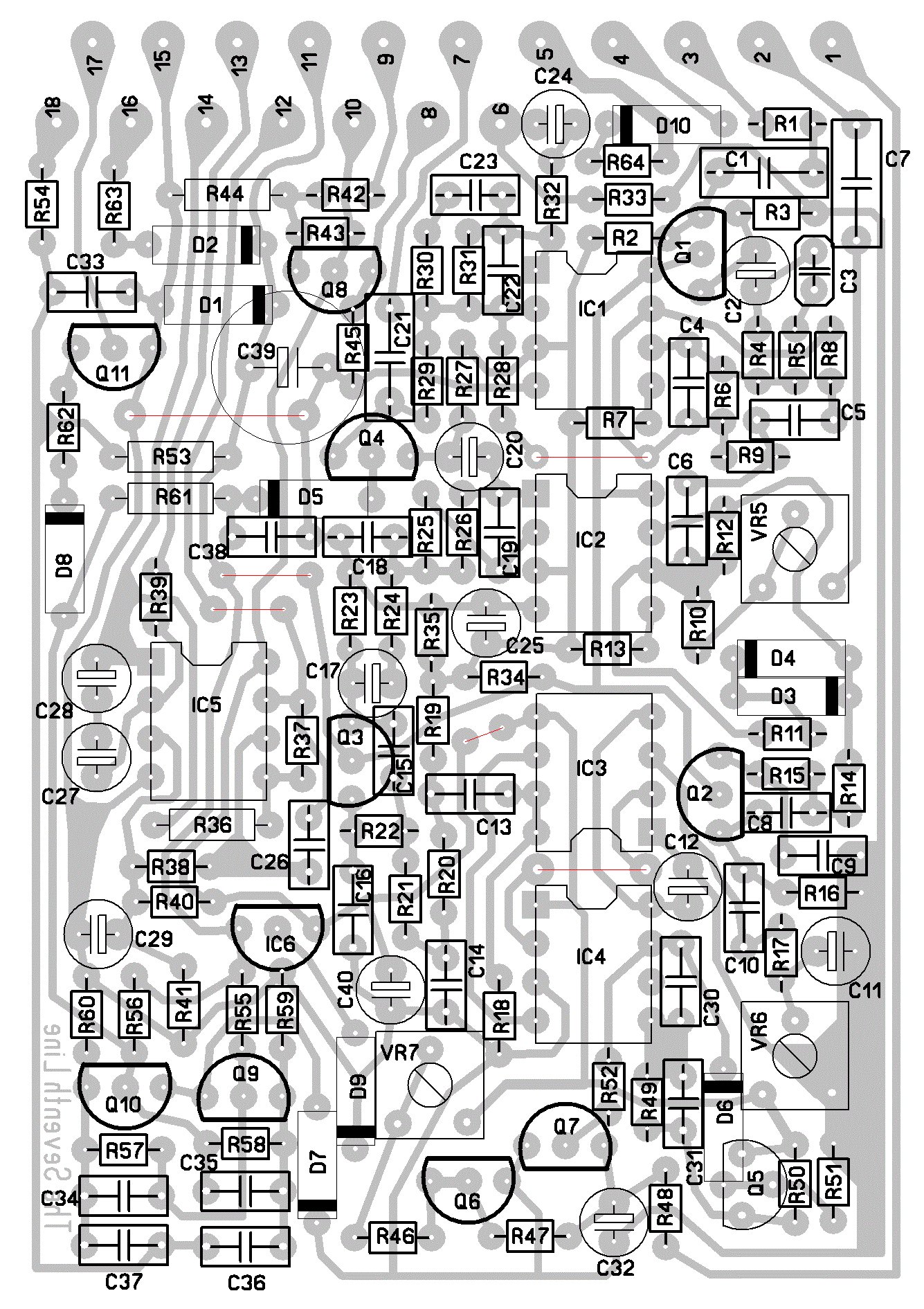

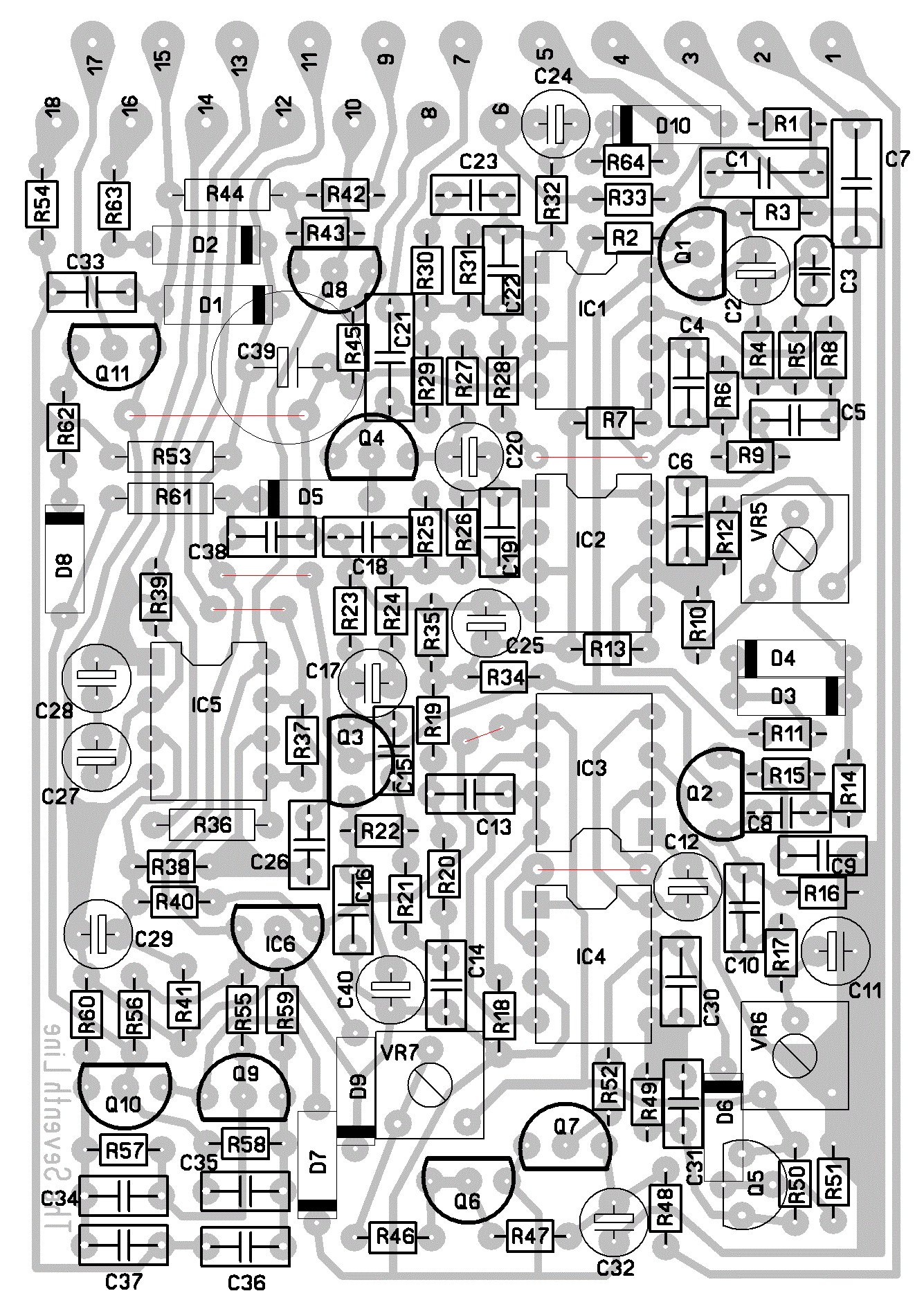

а ни кто не в куре почему на оригинальных платах
виден как бы лишний электролит ?  / два нижних фото /
а на лейках нет его  ..  и в схеме оригинальной не вижу
в том месте где он стоит проходят две дорожки -верхняя земля  и нижняя +5v
но ведь +5v уже фильтруется кондёром  C40  47мф
как бы паралелить ещё одним кондёром в другом месте платы не зачем ?
нет ни у кого ни каких мыслей по данному кондёру ?











... и добавил:



... и добавил:

Похоже два по 47 мф в паралель для экономии места на плате
100 не влезло по диаметру в одной точке

... и добавил:

разобрался я в чём там дело
там на оригинальной плате в место перемычки  //что на самопальных лейках делают  //  стоит резистор 300 ом.. // нижнее фото //
ну и тот электролит что с низу платы образует RC филтр
если ставить перемычку то он не нужен

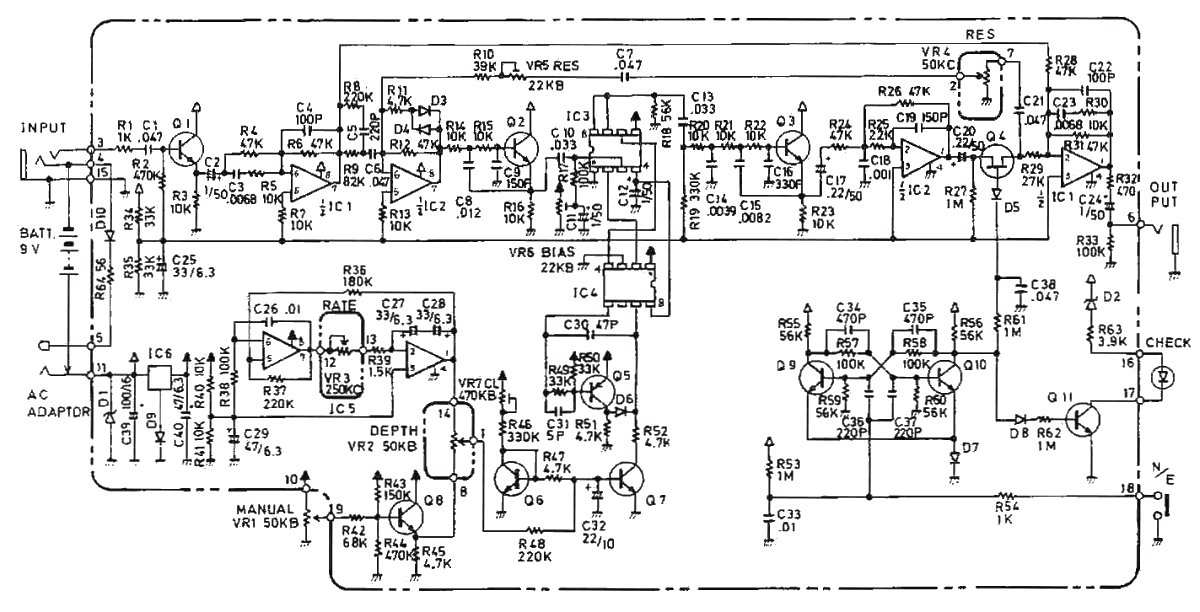

Решил собрать фленжер по схеме Boss BF-2, однако после сборки заметил, что проходит только чистый сигнал. Начал проверять схему осциллографом, подав на вход синус 200 гц как предписывает производитель, и обнаружил, что после r20 сигнал пропадает. Также не уверен какой формы должен быть сигнал на выходе с mn3207. Если кто-то имел дело с данной схемой или разбирается в данной теме, прошу помочь.

И обсуждение неплохо бы продолжить в уже существующей теме, чтобы не плодить клоны.

FINikk, Плата красивая, но вот бы в исходной теме, а? А то сейчас нафлудим и будет две темы про одно и то-же
Не плодите сущности да не плодимы судимы будете  Не гневите старика Оккама

Нажал "сообщить модератору", записку приложил, посмотрим

Темы объединены.
