Он пропадает после r20

КЗ С14 вполне возможно.

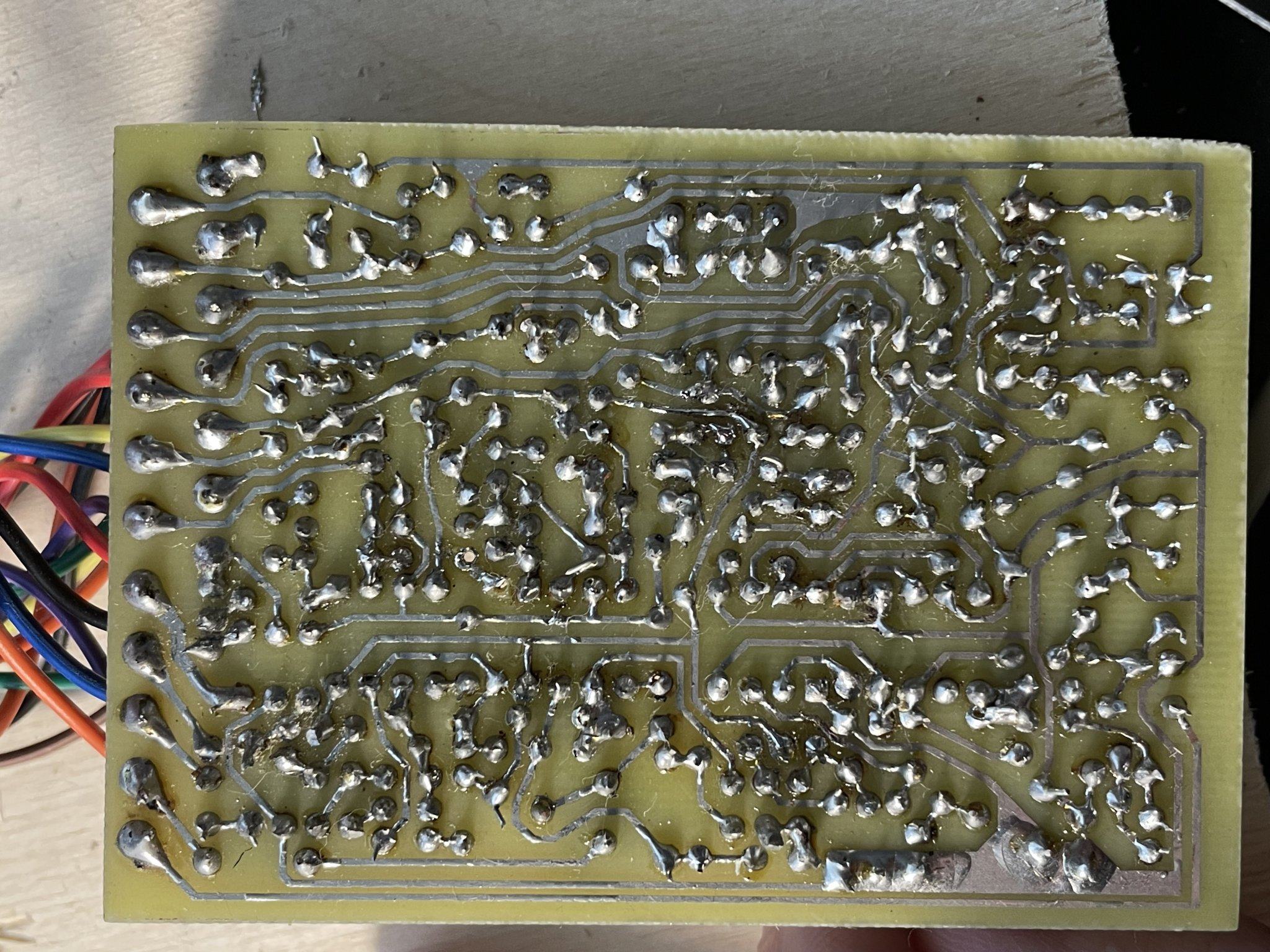

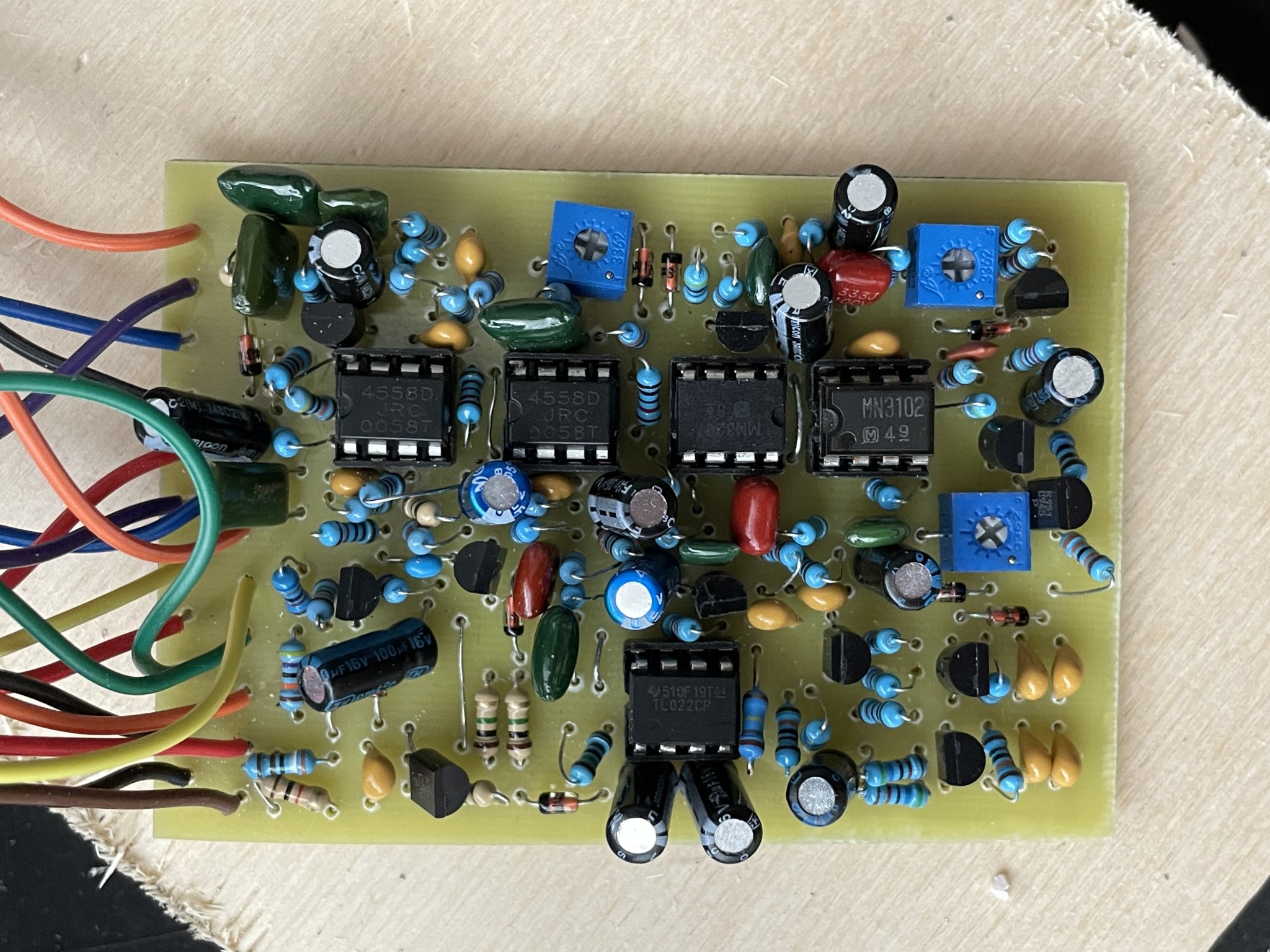

плату отмыть, выводы аккуратно подрезать, фото можно и побольше разрешением сделать.

кз на c14 нет, но на всякий случай кондер я поменял. также на осциллографе начал прослеживаться сигнал похожий на синусоиду, правда маленькой апмлитуды и постоянно пропадает(предполагаю, что осциллограф отобразить не может, а на более мелкую развертку не влезает), пропадает он на правой ноге r21

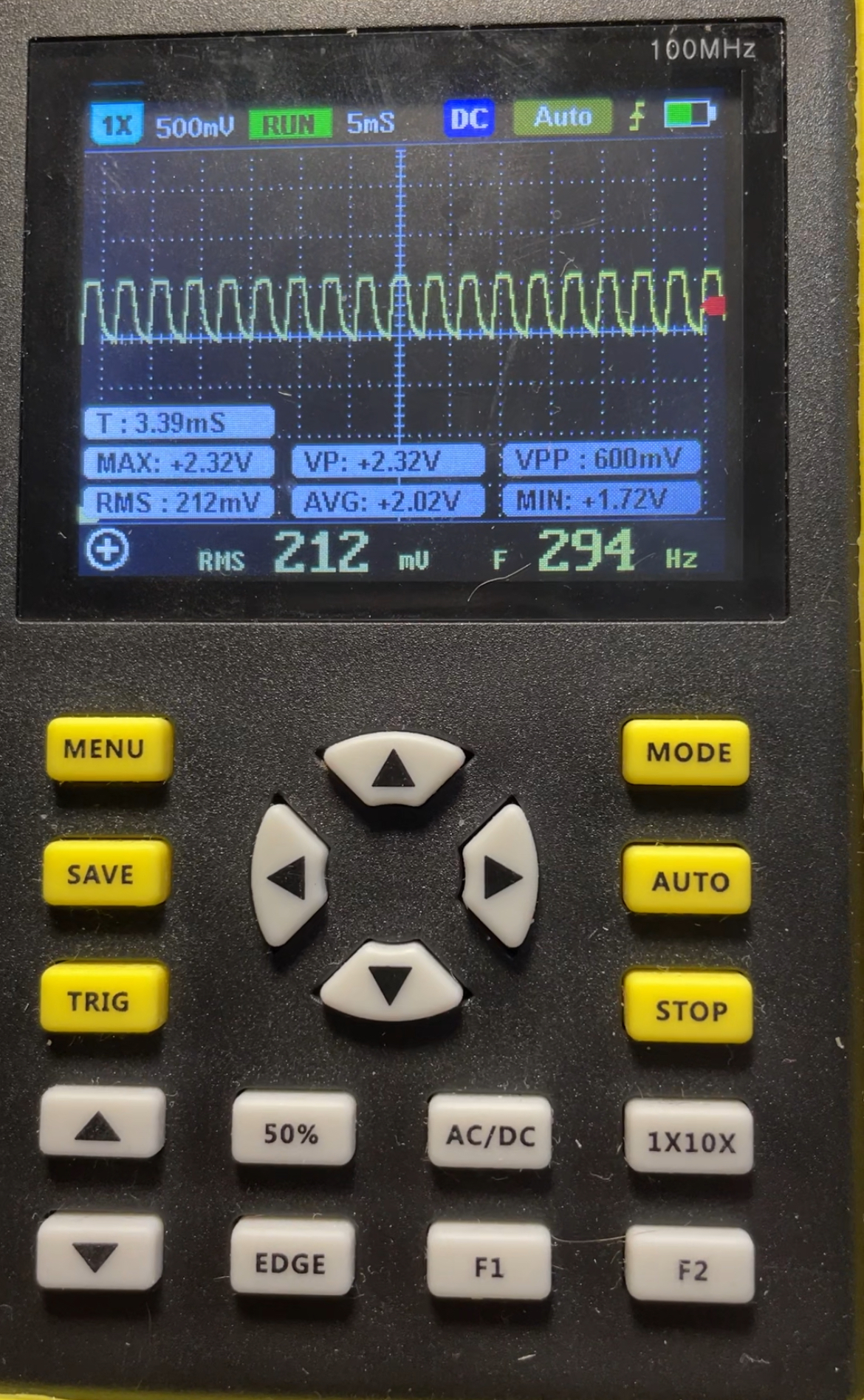

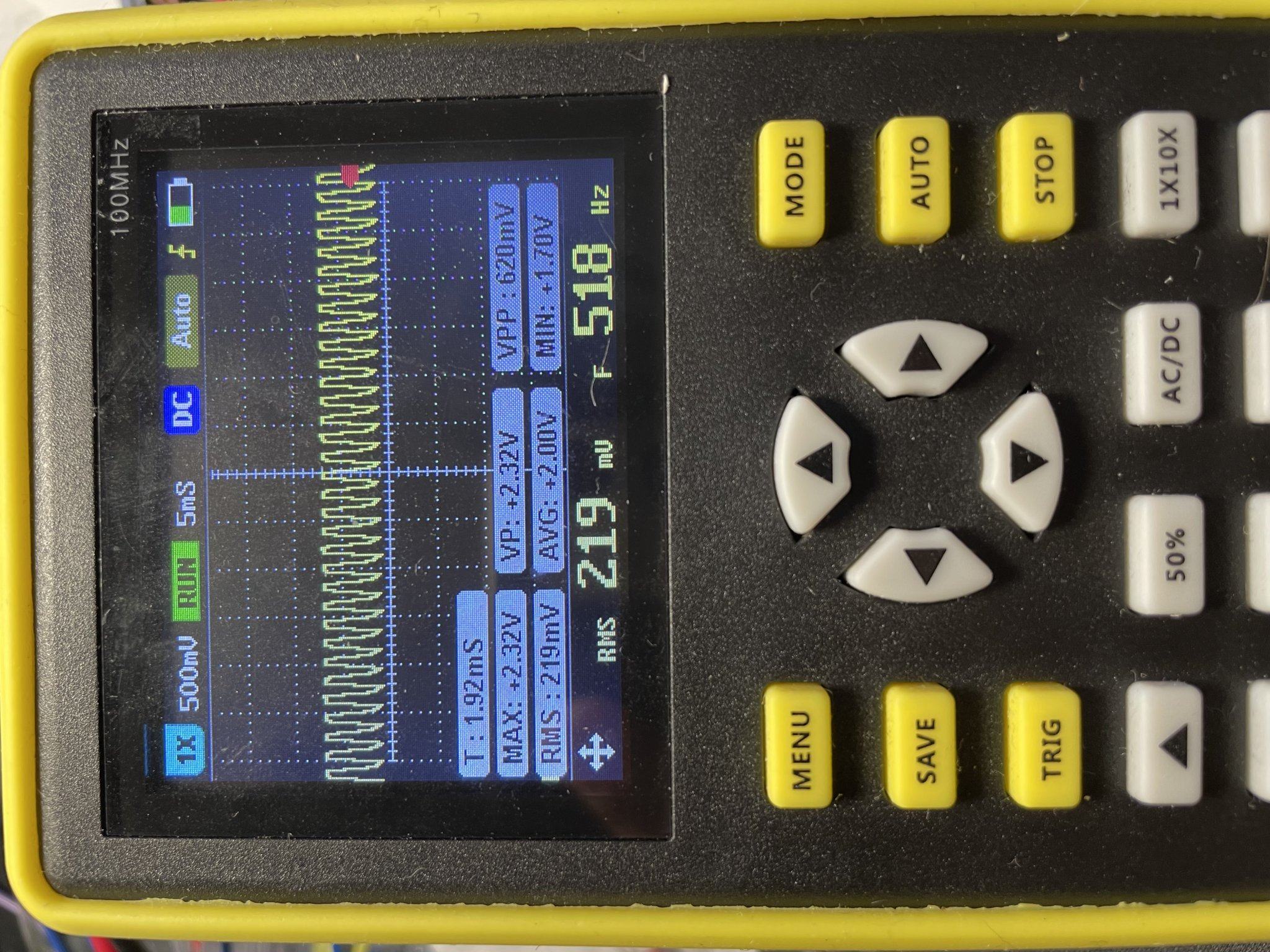

Тут присутствует еще смещение 2в на выходе 3207. При развертке 1в сигнал видно. При 500мв, чтобы его увидеть приходится перемещать его на экране вниз, а при 200мв осциллограф не дает опустить его ниже и сигнал уже не видно совсем. Первое фото: выход 3207 (эта форма не меняется после подачи 200гц на вход)

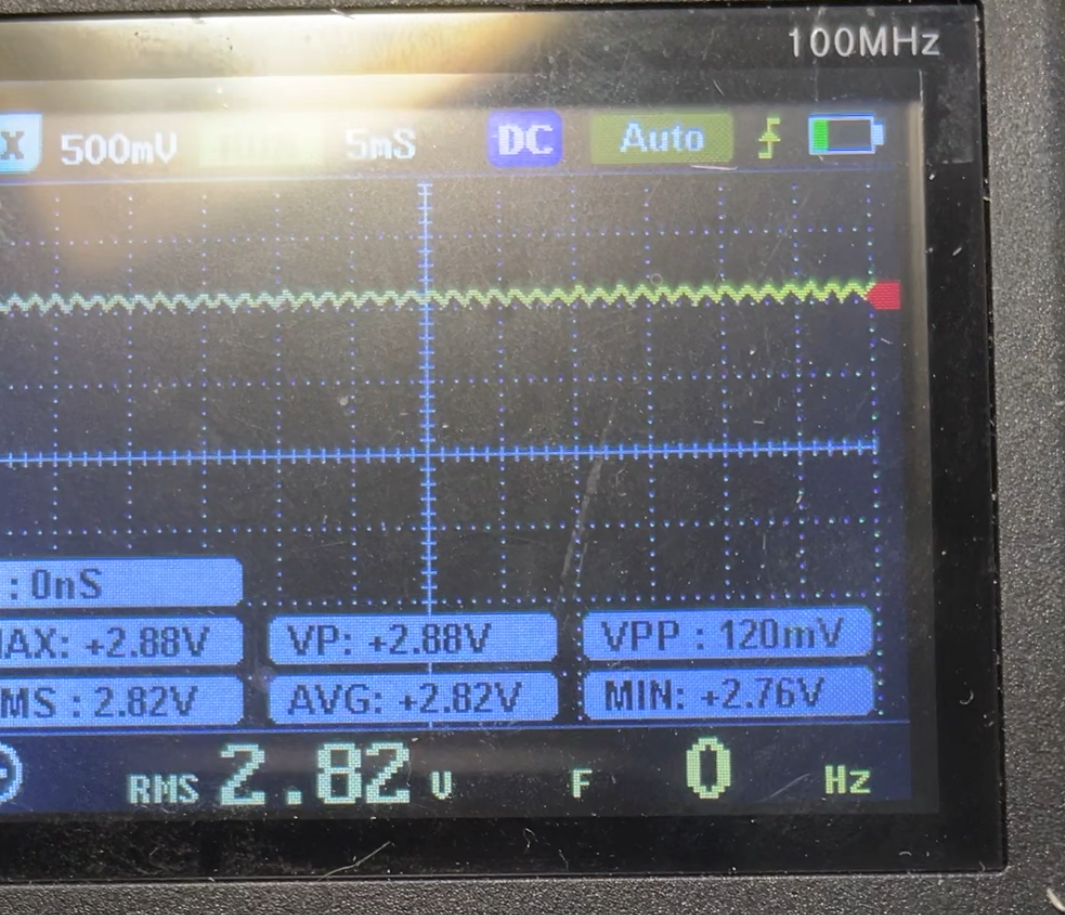

Второе: после r20 (осциллограф не отображает его стабильно, поэтому 0гц частота, а при более мелкой развертке не влазит из за напряжения смещения, которое в этой точке 2.8в)
После r21 сигнала нет

Благодарю за подсказку, сейчас попробую

... и добавил:

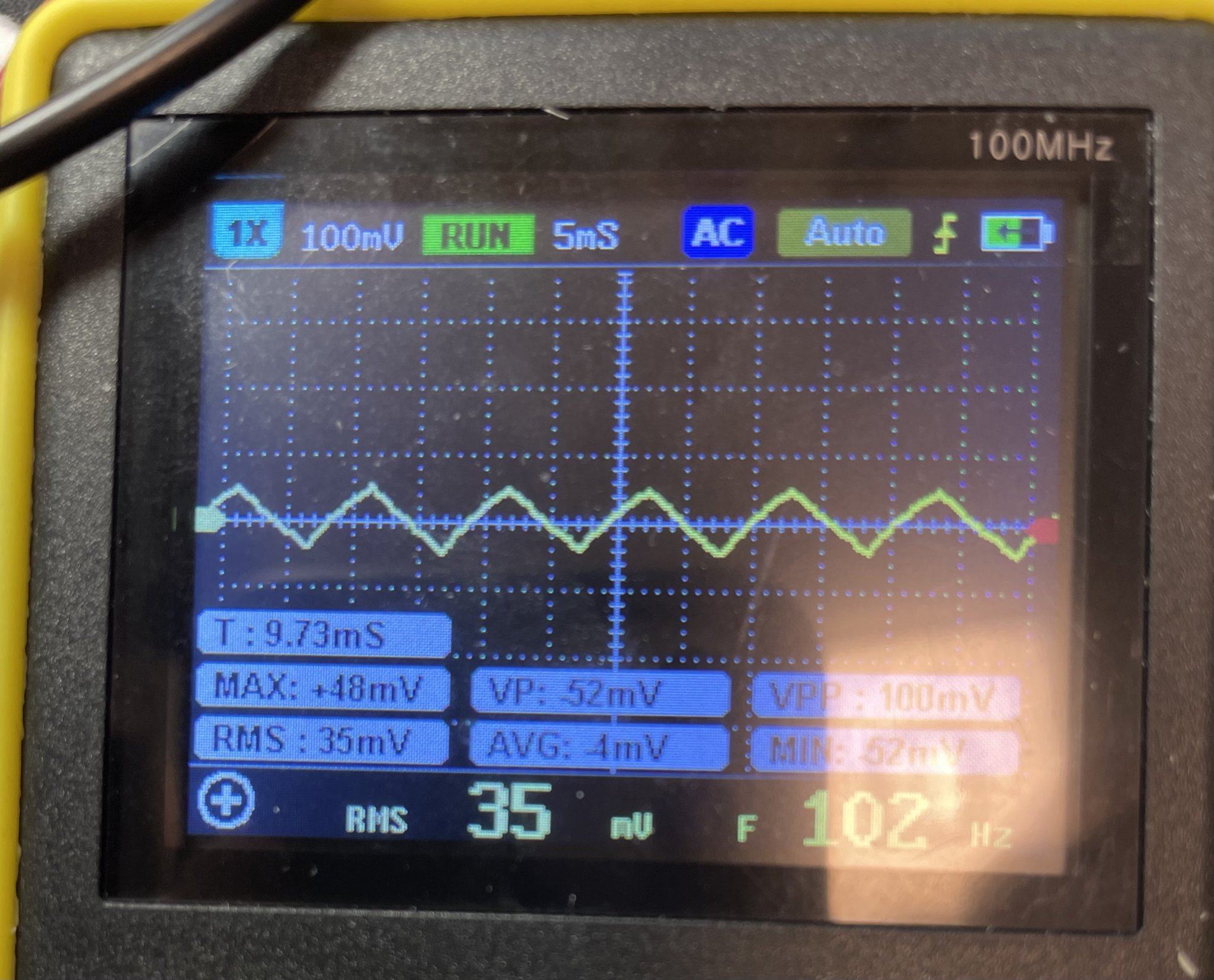

После r20 сигнал есть, после r21 отсутствует, причем форма после r20 больше напоминает треугольник нежели синус

... и добавил:

За фото прошу прощения, после загрузки сами поворачиваются

Отпаял c15. Теперь сигнал обрывается после r24. Я так понимаю, что теперь следует отпаять c18 или c19?

Половина питания на обоих ОУ имеется

а здесь не коротышь от припоя
