Re: Fuzz Face и транзисторы
« Ответ #1305 : Января 07, 2023, 15:21:26 »
Цитировать
Можно не только варьировать номиналы электролитов, но и добавить на входе резистор 10...100 кОм, чтобы уменьшить перегруз по входу.
"Соль и перец - по вкусу" (с) ;)
А замена первого транзистора на аналог с меньшим КУ?
Например вместо 80 поставить 50?
Понятно, что сам фуз делает второй транзистор, но первый свой вклад всё равно вносит.
И ещё - если сделать включение питания от 3DPDT - будет бухать про вкл/выкл?
Так не делают?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8061
  • Репутация: +2372/-17
  • Atypique
Re: Fuzz Face и транзисторы
« Ответ #1306 : Января 07, 2023, 15:38:46 »
Транзисторы можно толкать какие угодно, главное, чтобы на коллекторе второго получилось примерно пол-питания (3...7 Вольт тоже вполне играбельно).

Чтобы погасить щелчок при включении питания, надо подавать его через резистор несколько сотен Ом, а на стороне схемы заземлить его электролитом 10...100 мкФ.

Оффлайн major73727

  • Опытный
  • ****
  • Сообщений: 902
  • Репутация: +142/-2
  • Новосибирск.
Re: Fuzz Face и транзисторы
« Ответ #1307 : Января 07, 2023, 16:25:54 »
Ок, попробую.
"Jimi Hendrix сделал свой выбор раз и навсегда :):"
https://guitar.com/wp-content/uploads/2020/09/rig-diagram-Jimi-Hendrix-Woodstock-1969@3000x5482px.jpg
Бедный Джимми... Как он ошибался. Я поставил фузз-фэйс после гитары перед кваком - и вуаля, всё заработало, запело и заголосило  :crazy:.
А наебарот - звук был какой-то поносный, перетруженный и замученный.
А может это потому что гитара другая и другой усилок  :hmmm:?


... и добавил:

Цитировать
Чтобы погасить щелчок при включении питания, надо подавать его через резистор несколько сотен Ом, а на стороне схемы заземлить его электролитом 10...100 мкФ.
Так?


Я что-то упустил или невнимательно читал. Зачеv эти извращения с плюсом на корпусе? Чем плоха схема на npn транзисторах?
« Последнее редактирование: Января 07, 2023, 17:06:49 от major73727 »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3936
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Fuzz Face и транзисторы
« Ответ #1308 : Января 07, 2023, 17:14:15 »
Цитата: major73727 от Января 07, 2023, 16:25:54
Я что-то упустил или невнимательно читал. Зачеv эти извращения с плюсом на корпусе? Чем плоха схема на npn транзисторах?
Плоха тем, что на момент создания схемы NPN транзисторов не было в наличии  ???

Оффлайн major73727

  • Опытный
  • ****
  • Сообщений: 902
  • Репутация: +142/-2
  • Новосибирск.
Re: Fuzz Face и транзисторы
« Ответ #1309 : Января 08, 2023, 08:58:12 »
Что-то я не ощущаю разницы от изменения напряжения на коллекторе, хотя вывел пот на переднюю панель. Изменяется где-то в пределах 3,5-5в. Это на слух должно ощущаться, или только на осцилласкопе видно?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8061
  • Репутация: +2372/-17
  • Atypique
Re: Fuzz Face и транзисторы
« Ответ #1310 : Января 08, 2023, 11:35:37 »
Регулировка BIAS должна быть гораздо шире.
Это позволит скомпенсировать дрейф рабочей точки коллектора при изменении окружающей температуры, а также заметно расширит исполнительские возможности ;)

Оффлайн major73727

  • Опытный
  • ****
  • Сообщений: 902
  • Репутация: +142/-2
  • Новосибирск.
Re: Fuzz Face и транзисторы
« Ответ #1311 : Января 08, 2023, 12:31:07 »
Не вполне понятно, как этим пользоваться.
Ну вот сделал я, что при комнатной температуре 4,5 В соответствуют среднему положению регулятора. Тут в Сибири внезапно потеплело до +35 .
Мои действия? Вскрываю педаль, измеряю тестером биас и подрегулировав его с чистой совестью собираю педаль в зад и  играю дальше . Так что ли?
Были мысли влепить индикатор, да стрелочного маленького такого нет под рукой.
Попробовал цифровой с Али , так он, гад, возбуд даёт.
« Последнее редактирование: Января 08, 2023, 12:32:42 от major73727 »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8061
  • Репутация: +2372/-17
  • Atypique
Re: Fuzz Face и транзисторы
« Ответ #1312 : Января 08, 2023, 13:14:16 »
Цитировать
Не вполне понятно, как этим пользоваться
Мы ведь музыканты, не так ли? Пользуемся на слух.
Обычно ручка BIAS у меня стоит по центру, но если я чувствую, что звук требует коррекции, то немного поворачиваю её влево или вправо:
https://disk.yandex.ru/i/J-pn-FEss_Z_3A
https://disk.yandex.ru/i/5vjKDs8tUI_UbQ
https://disk.yandex.ru/i/k5K23oOBUnJmJQ

Цитировать
Попробовал цифровой с Али , так он, гад, возбуд даёт
Маленький стрелочник пойдёт от любого советского магнитофона, они обычно где-то на 200 мкА.
Врезаем его в цепь второго коллектора между шиной питания и выходным резистором (который 470 Ом).
Стрелочник шунтируем электролитом 100 мкФ и резистором примерно 200 Ом - чтобы стандартной рабочей точке коллектора 4,5 Вольта соответствовало примерно среднее положение стрелки на шкале прибора.
Стрелочник будет смотреться симпатичнее, если подсветить его парой светодиодов, которые целесообразно включить последовательно с индикатором включения либо вообще обойтись без него ;)

Оффлайн major73727

  • Опытный
  • ****
  • Сообщений: 902
  • Репутация: +142/-2
  • Новосибирск.
Re: Fuzz Face и транзисторы
« Ответ #1313 : Января 10, 2023, 08:26:46 »
Цитировать
Мы ведь музыканты, не так ли? Пользуемся на слух.
Ну да, типа того  :hmmm:. Но я не слышу, посмотреть на осциллографе нужно бы, да всё руки не доходят.
Дал музыканту на вечер погонять. Он сказал, что всё Ок когда ручки вправо обе  ;D. Ну, видать, у него стиль музыки таой.
А про ручку подстройки биаса тоже сказал, что не услышал разницы в звуке. У меня стоит постоянный 33к и переменник 20К.
4,5В на середине оборота пота.
Может диапазон регулировки маловат. Опять же , нужно глянуть по приборам.
Стрелочников была куча, да видать выкинул все. Теперь купить - проблема.
« Последнее редактирование: Января 10, 2023, 08:31:23 от major73727 »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8061
  • Репутация: +2372/-17
  • Atypique
Re: Fuzz Face и транзисторы
« Ответ #1314 : Января 10, 2023, 09:23:07 »
Цитировать
Может диапазон регулировки маловат

Когда-то я делал приятелю примус RangeMaster+FuzzFace на текучих транзисторах ГТ404Б (причём выбирал самые приличные из имеющихся 20 штук), и там корректировка смещения была жизненно необходима ;D:

https://disk.yandex.ru/i/CHG8JtYmPTo4zA
https://disk.yandex.ru/i/xPpKrEcncT8EDg

Подсветку шкалы сначала сделал просто красную, но потом заменил её на медленно-переливчатый семицветик.

Оффлайн liapa81

  • Опытный
  • ****
  • Сообщений: 863
  • Репутация: +158/-6
  • GuitarPlayer.Ru fan!
Re: Fuzz Face и транзисторы
« Ответ #1315 : Июня 04, 2023, 12:10:03 »

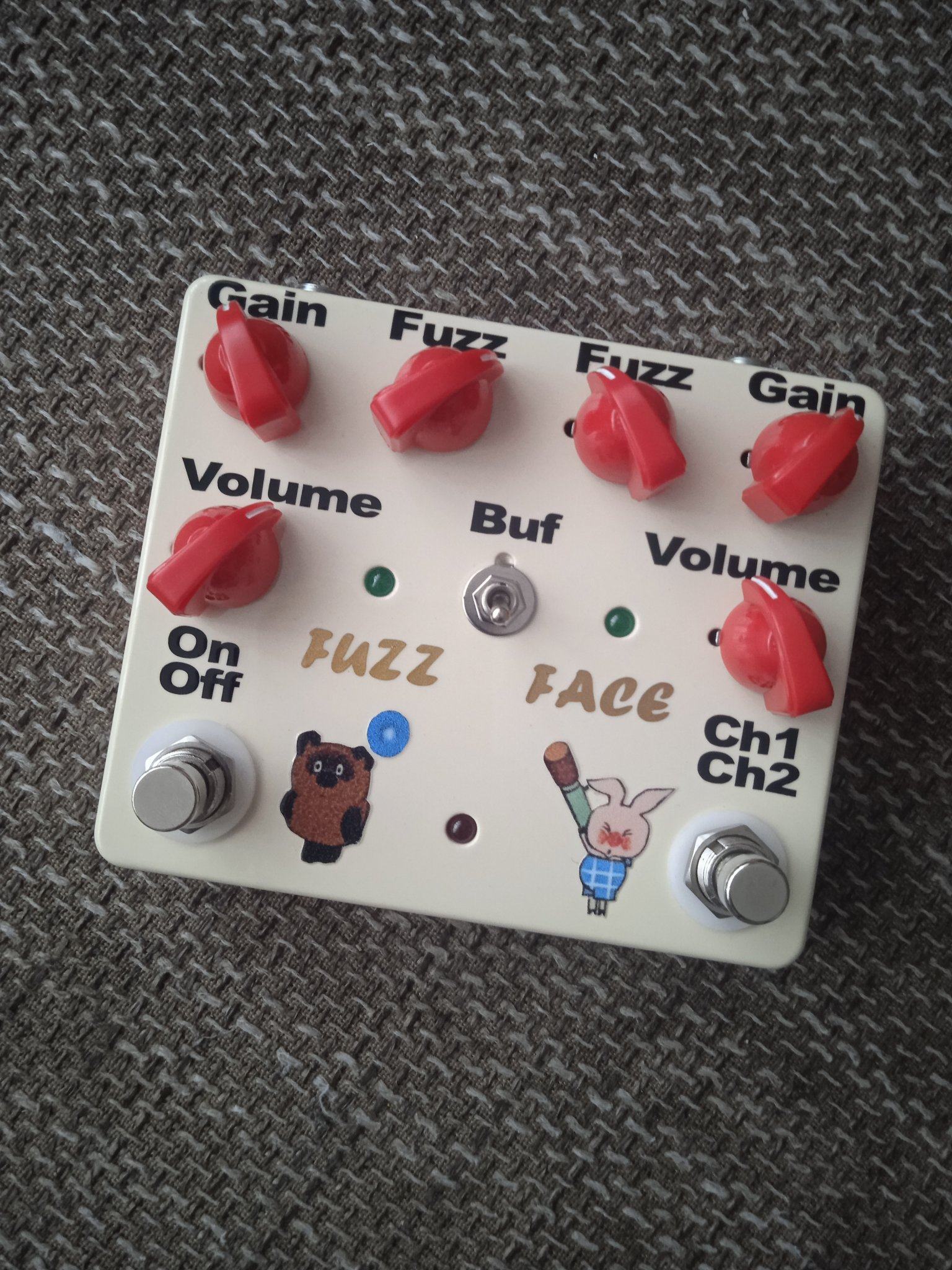

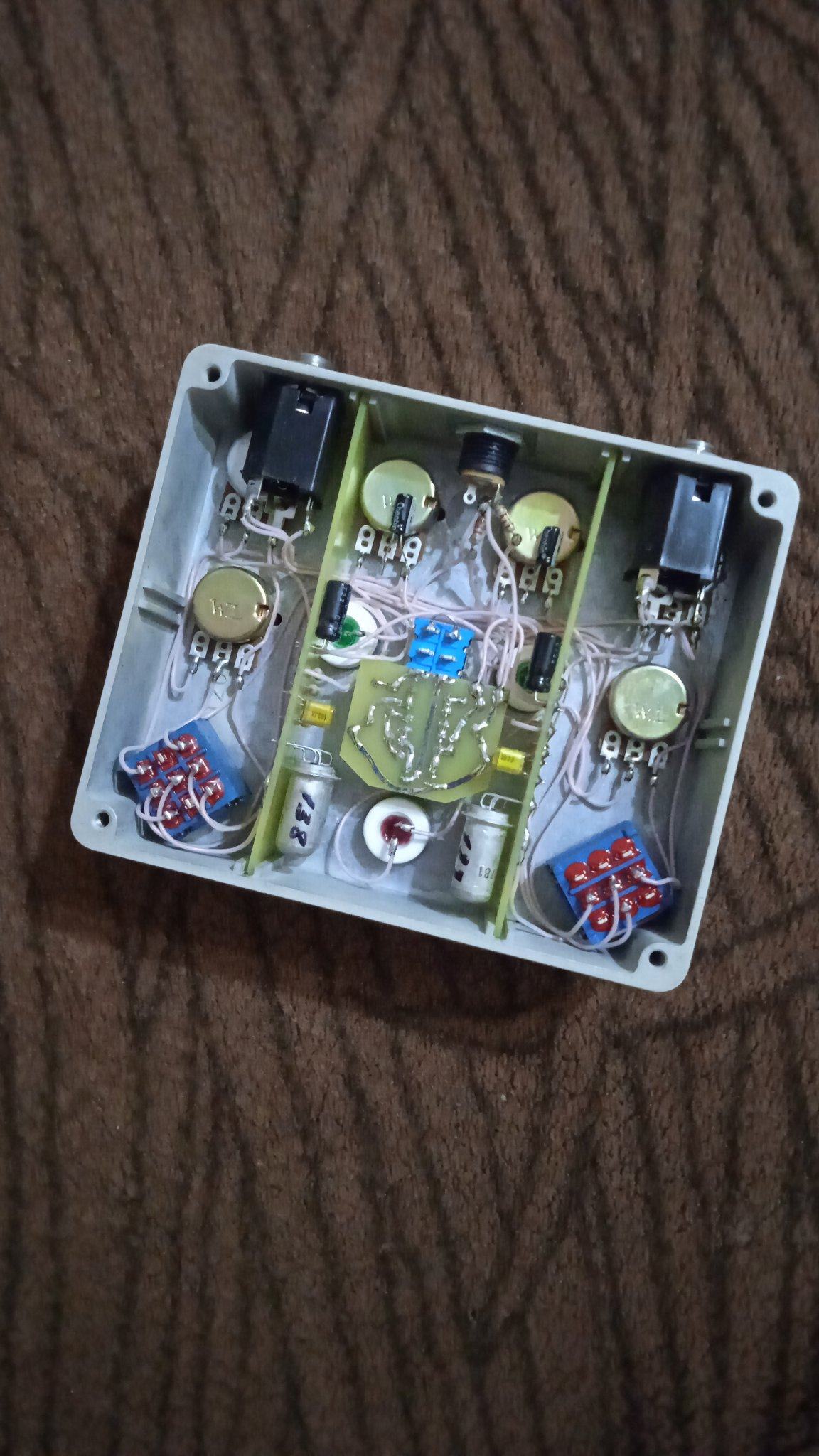

Собрал и я себе зверя... Два в одном так сказать. Но есть один момент...

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8061
  • Репутация: +2372/-17
  • Atypique
Re: Fuzz Face и транзисторы
« Ответ #1316 : Июня 04, 2023, 13:16:50 »
Выглядит симпатично :)

Оффлайн liapa81

  • Опытный
  • ****
  • Сообщений: 863
  • Репутация: +158/-6
  • GuitarPlayer.Ru fan!
Re: Fuzz Face и транзисторы
« Ответ #1317 : Июня 04, 2023, 17:09:21 »
Спасибо!)

Оффлайн Костя Воробей

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Fuzz Face и транзисторы
« Ответ #1318 : Августа 05, 2023, 16:58:00 »
Добрый день, сделал недавно фузз по этой схеме но без кнопки:



и заметил что гейн если подёргать резистор не меняется.
кто-нибудь помогите!

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8061
  • Репутация: +2372/-17
  • Atypique
Re: Fuzz Face и транзисторы
« Ответ #1319 : Августа 05, 2023, 20:04:22 »
Цитировать
кто-нибудь помогите!

Чтобы не шариться вслепую, заблудившись в трёх соснах, надо купить себе тестер - за 300 рублей он даст ответ на все вопросы:
