а сколько у тебя в борде педалей сейчас?

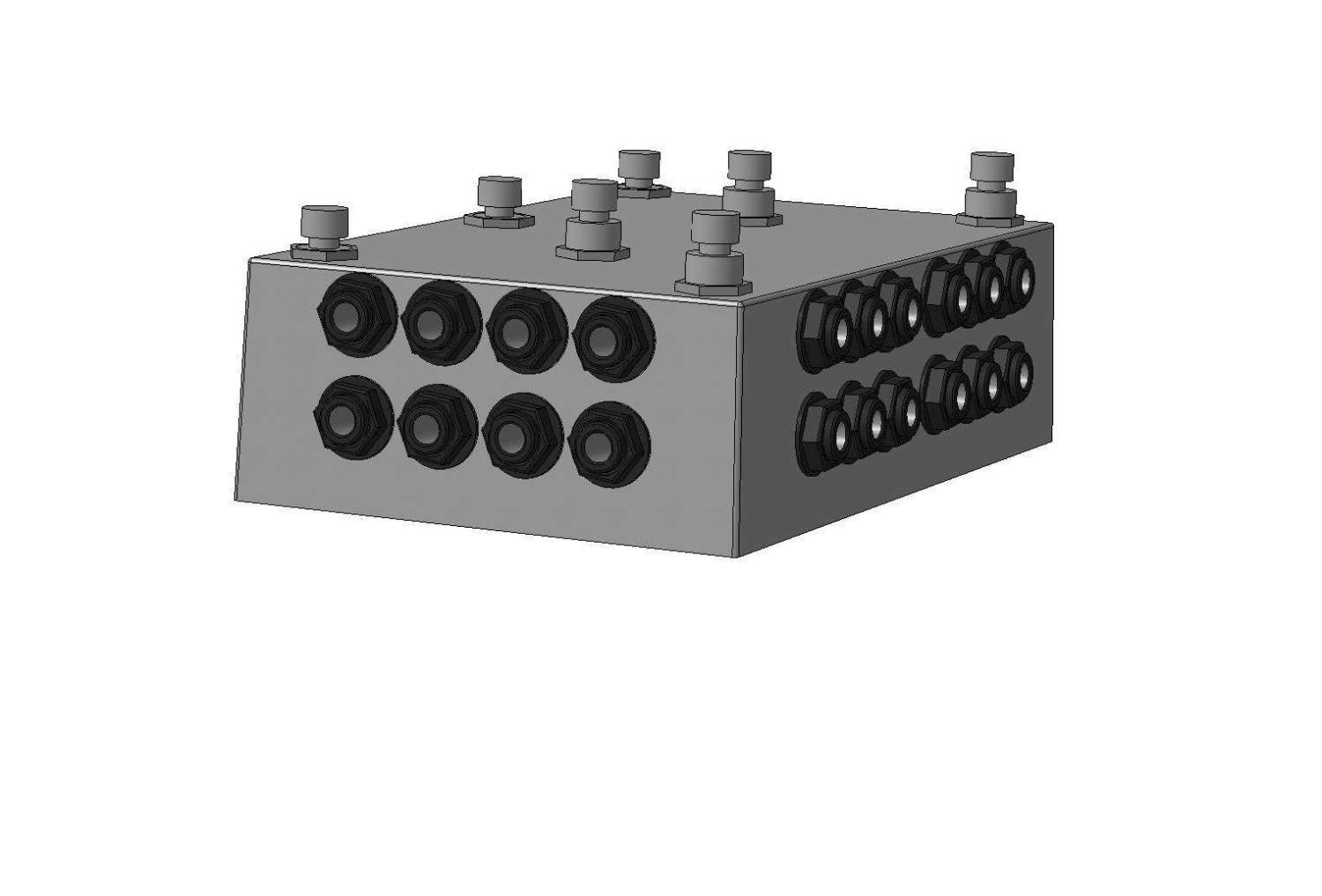

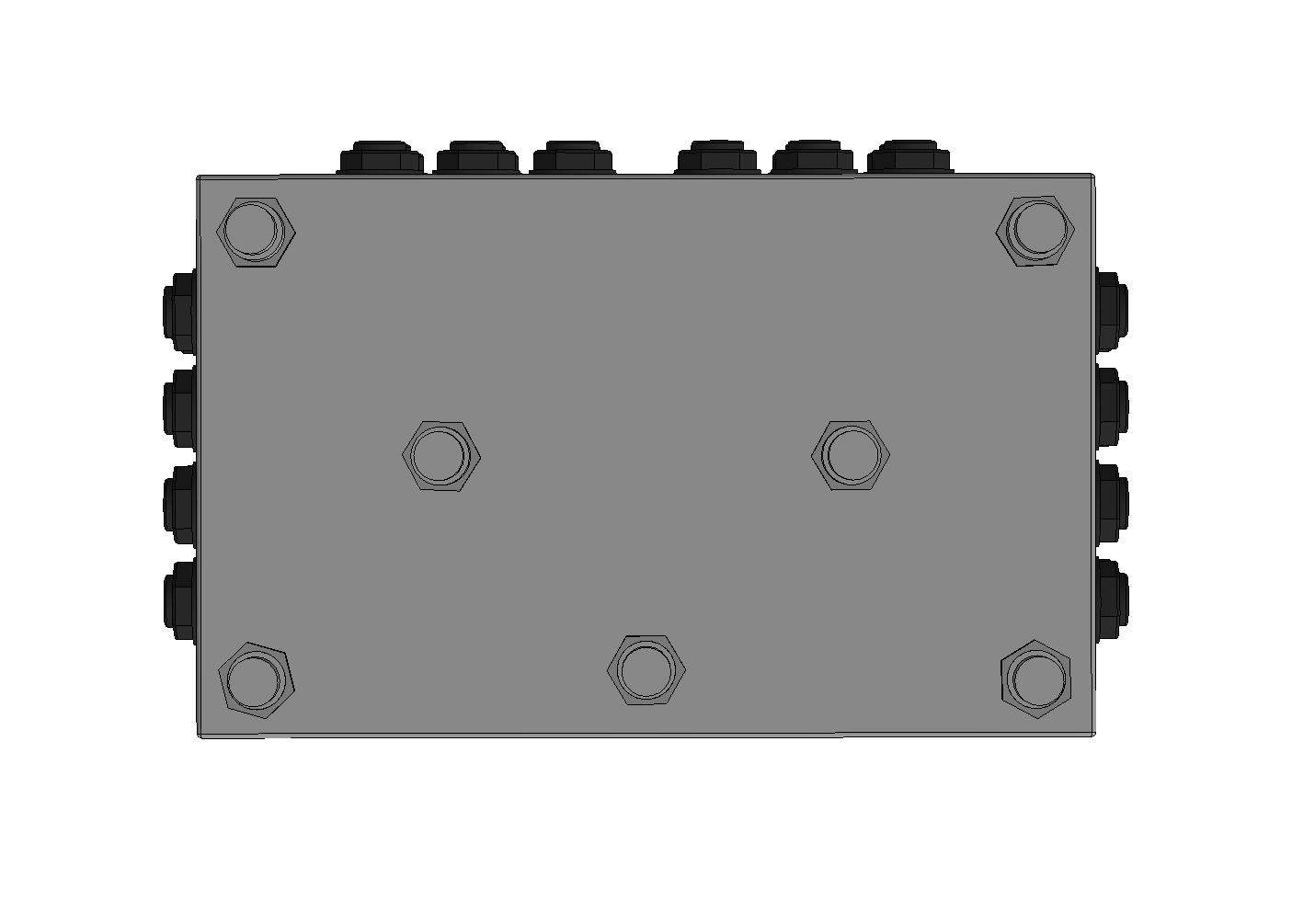

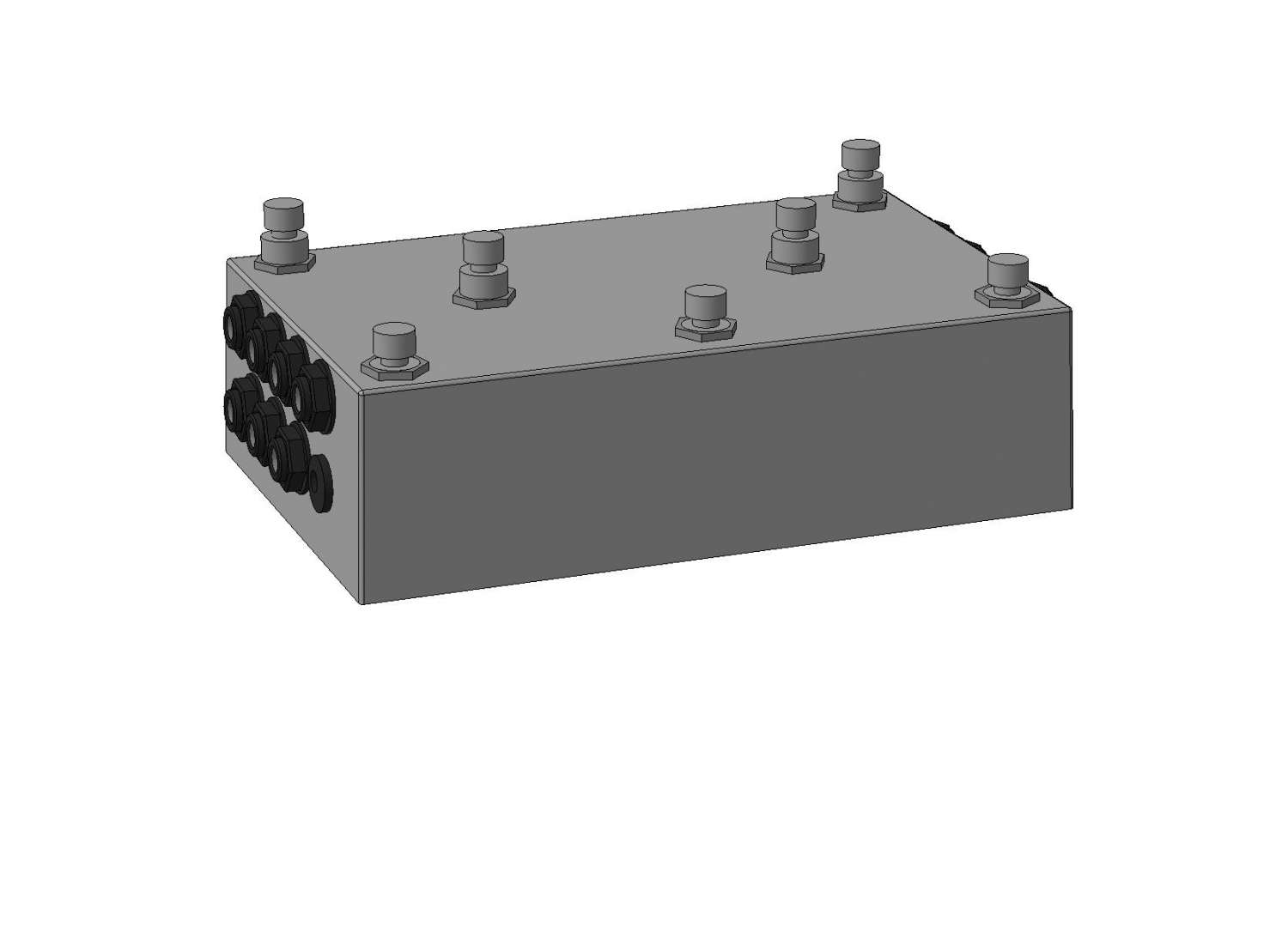

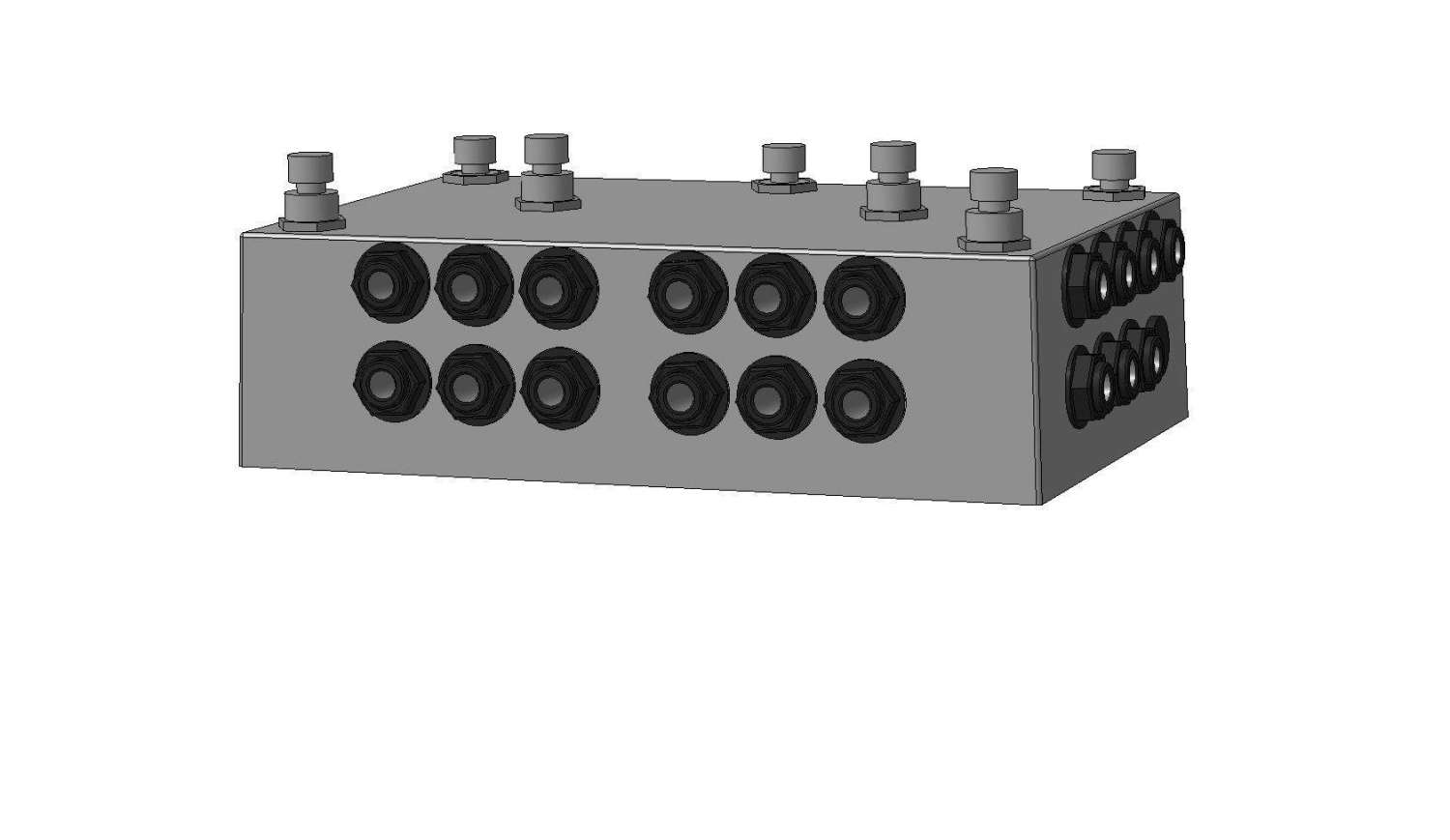

Предварительная прикидка компоновки разъемов.

кроме 7 кнопок на верхней панели будут еще 7ми сегментный индикатор номера банка, диодные индикаторы включенных петель и текущих пресетов.

... и добавил:

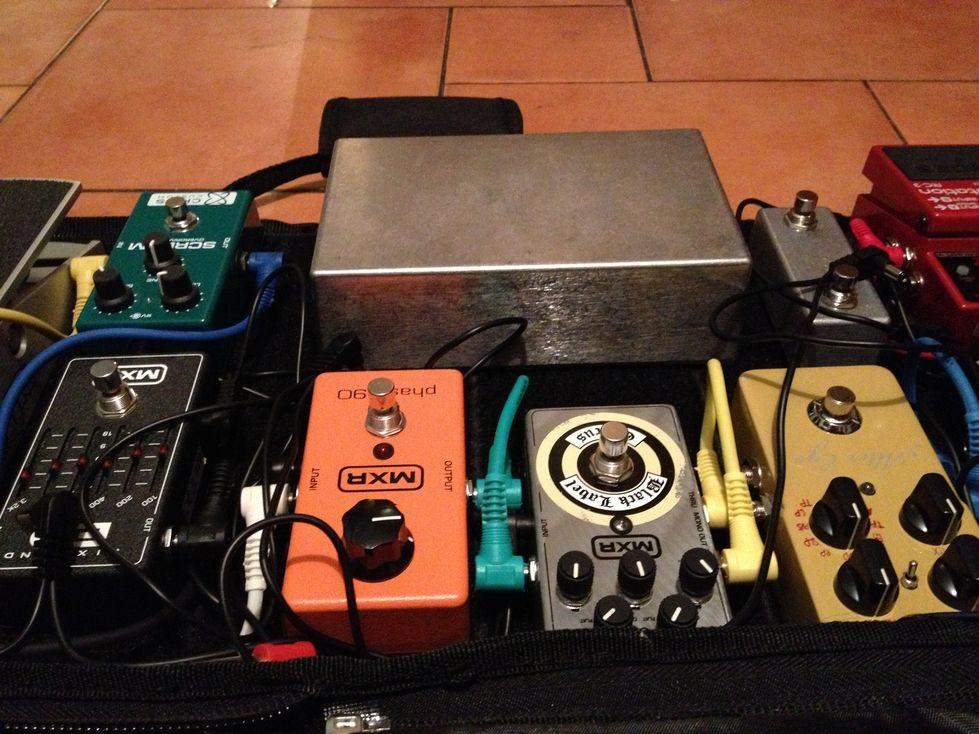

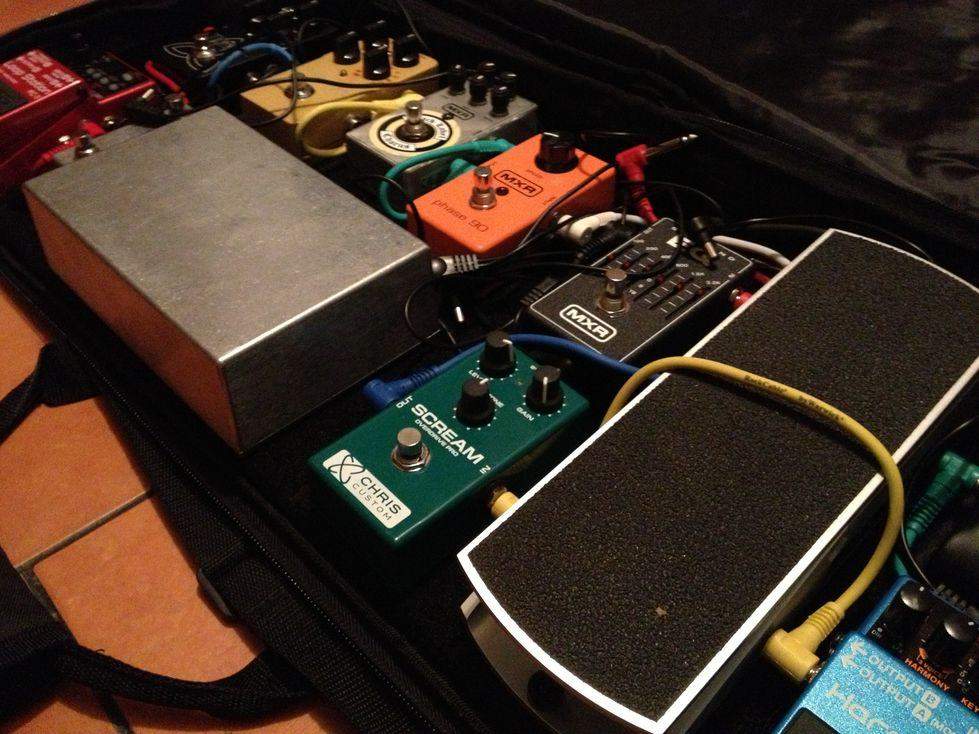

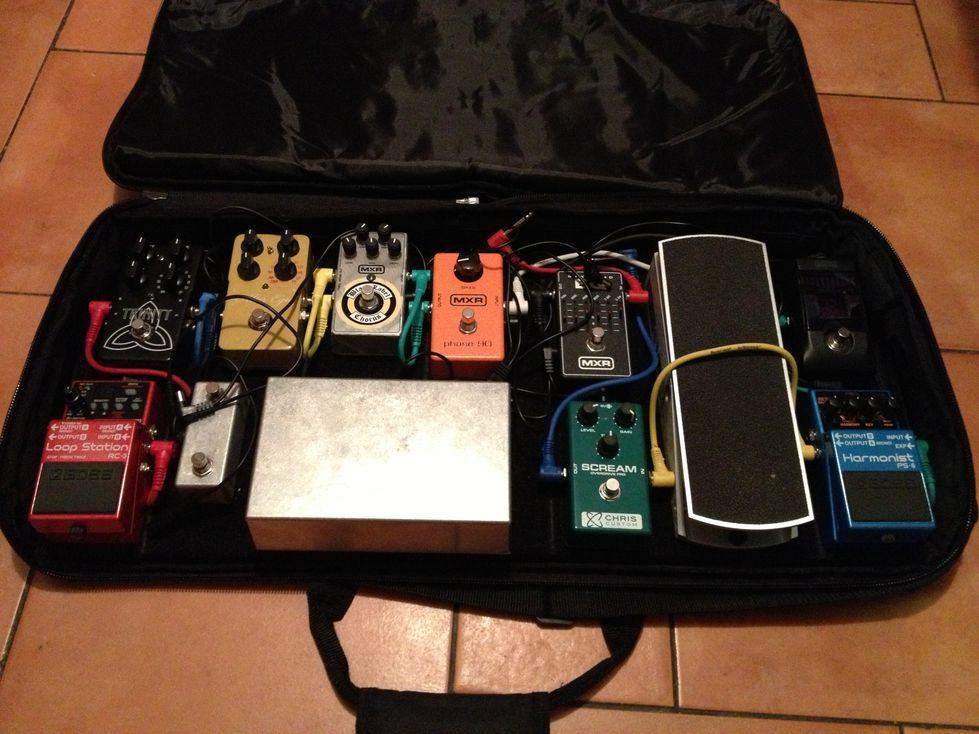

Примерка в борд)

За миди это к BJ Devices)

... и добавил:

К тому же пихать уже некуда. Да и идеалогия устройства другая. Простота настройки и максимум возможностей в рамках заданного функционала и габаритов.

Из характеристик:
10 активных (выключаемых) петель
2 пассивные (сквозные) петли
1 релейный (стерео) выход для управления усилителем
10 банков по 5 пресетов
питание 9В

jer, все решается патчами с угловыми джеками.

jer, я уже делал луперы с такой плостнотью компоновки. С патчами rockcable (на фото) и lava solder-free все ОК)

... и добавил:

Между осями разъемов 20мм

Роккейбл почти в любом музмаге продается и в интернете полно предложений. Длины 15, 30, 60см, так что в любой борд пойдут. По поводу звука... ну хз, возможно и не лучший вариант. А лава вообще шикарные наборы - сам нужной длины делаешь без паяльника. У меня лавой все было разведено, но половина этих проводов сейчас в рэке.

Я не на процессоре делаю.

меня вот волнуют хлопки при включении/выключении петель... как можно устранить?
РЭС пока не попробовал - времени не было

zhigarev, Расположение гнезд по всему периметру - это чет оригинальное  . Максимум че видел это вход и выход по бокам. Кстати, в чем рисуешь?

это единственный выход был. видели бы вы системы, что на спутники ставят - как ежи
разъемы на одной стороне удлиняют устройство, это не экономно с точки зрения организации педалборда.
рисую в компасе. дико неудобно, но потихоньку привык и он у меня лицензионный на работе.

П.С. второй проект у меня классический в корпусе 40х80х(до 1 метра), но он еще замороченней  зато такамисаву можно поставить

... и добавил:

Вот если кто не видел правильный девайс, умеет наверное почти все!
http://www.musicomlab.com/efxmkiii+.htm

9 петель мало (мне лично)
