Автор Тема: История одного педального свичера)  (Прочитано 19413 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн BJ Devices

  • Опытный
  • ****
  • Сообщений: 679
  • Репутация: +70/-0
    • BJ Devices
меня вот волнуют хлопки при включении/выключении петель... как можно устранить?
РЭС пока не попробовал - времени не было
Правильной разводкой, мьютом. Других вариантов не знаю. Еще можно попробовать, если все реле включаются выключаются одновременно, навесить на них разные емкости, опытным путем подбирая, чтоб у них небольшой разброс был при срабатывании, они , как бы сказать, разносились по времени срабатывания при переключениях. Но лучше всего помогает мьют на время переключения. Пробовал даже мягкую прокладку между реле и платой типа от акустического щелчка  :crazy: :crazy:  , лучше вроде не стало  :) .

... и добавил:

Это ж, как говорят, бубль гум, т.е. Труъ байпасс  :)
« Последнее редактирование: Ноября 27, 2012, 17:11:15 от BJ Devices »

Оффлайн H.P.

  • Опытный
  • ****
  • Сообщений: 538
  • Репутация: +70/-0
    • ВК
Можно между контактами реле резисторы на 10М поставить

Оффлайн zhigarev Автор темы

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач
Правильной разводкой, мьютом. Других вариантов не знаю. Еще можно попробовать, если все реле включаются выключаются одновременно, навесить на них разные емкости, опытным путем подбирая, чтоб у них небольшой разброс был при срабатывании, они , как бы сказать, разносились по времени срабатывания при переключениях. Но лучше всего помогает мьют на время переключения. Пробовал даже мягкую прокладку между реле и платой типа от акустического щелчка  :crazy: :crazy:  , лучше вроде не стало  :) .

... и добавил:

Это ж, как говорят, бубль гум, т.е. Труъ байпасс  :)

а что есть правильная разводка? часто слышу эту фразу, но не совсем понимаю. есть особенности трассировки цифровых плат, есть особенности трассировки аналоговых. в чем заключается правильность разводки? есть какие-то секретные приемы кун-фу? по работе в основном с цифрой работаем.  :)

Можно между контактами реле резисторы на 10М поставить

между которыми? помогает или это предположение?

Оффлайн BJ Devices

  • Опытный
  • ****
  • Сообщений: 679
  • Репутация: +70/-0
    • BJ Devices
а что есть правильная разводка? часто слышу эту фразу, но не совсем понимаю. есть особенности трассировки цифровых плат, есть особенности трассировки аналоговых. в чем заключается правильность разводки? есть какие-то секретные приемы кун-фу? по работе в основном с цифрой работаем.  :)
Чтоб сигнальные цепи были подальше или как-то заэкранированы от силовых и цифровых, например, от той же катушки реле.

Цитировать
между которыми? помогает или это предположение?
От каждой ноги, где сигнал коммутируется - резистор на землю.

Оффлайн KMG

  • Опытный
  • ****
  • Сообщений: 844
  • Репутация: +109/-0
  • completely insane
    • KMG personal page
Путей возникновения наводок несколько.
Сигнальный проводник идет параллельно виткам обмотки - бросок тока в обмотке индуцирует ток в этом проводнике, а так как сигнальные цепи нагружены на доволно большой импеданс, импульс напряжения может приводить к щелчкам.
Вывод - сигнальные проводники следует вести перпендикулярно виткам обмотки.
Емкостная связь между коммутируемым выводом обмотки и сигнальной цепью приведет к тому же.
Я всегда отделяю контактные группы от обмоток сплошным проводником земли или питания (желательно по обеим сторонам печати).

Оффлайн zhigarev Автор темы

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач
BJ Devices, KMG, спасибо за подсказки! Вроде и знаешь это все, но лишнее напоминание никогда не повредит)))

... и добавил:

Тут давеча разбирал почему не пашет прибор, который коллега разработал. И как раз проблема была в наводках от цифровых цепей.
« Последнее редактирование: Ноября 27, 2012, 23:37:38 от zhigarev »

Оффлайн BJ Devices

  • Опытный
  • ****
  • Сообщений: 679
  • Репутация: +70/-0
    • BJ Devices
zhigarev, А щелчки то сильные? Если при включенной петле пощелкать самой педалью (тру-байпасной) щелкает также или как?

Оффлайн zhigarev Автор темы

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач
BJ Devices, ну пока ничего не щелкает (хлопает, попает  ;D) - я еще не пробовал макет. на всякий случай консультируюсь - надо быть готовым) очень надеюсь сегодня вечером выйдет испытать реле в деле.

Оффлайн H.P.

  • Опытный
  • ****
  • Сообщений: 538
  • Репутация: +70/-0
    • ВК
между которыми? помогает или это предположение?

Я делал вот так, на кнопке 3PDT:


Оффлайн zhigarev Автор темы

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач
Итак. отчитываюсь о результатах испытаний РЭС. наводки с выхода на вход нет, есть хлопок при переключении.

в виду сложности трассировки платы под РЭС скорее всего от них откажусь. а жаль, ибо их габариты в совокупности с малым током потребления делают их весьма заманчивым решением. буду искать TYCO IM05TS подешевле.

... и добавил:

если конечно меня не осенит как развести плату под РЭС....

... и добавил:

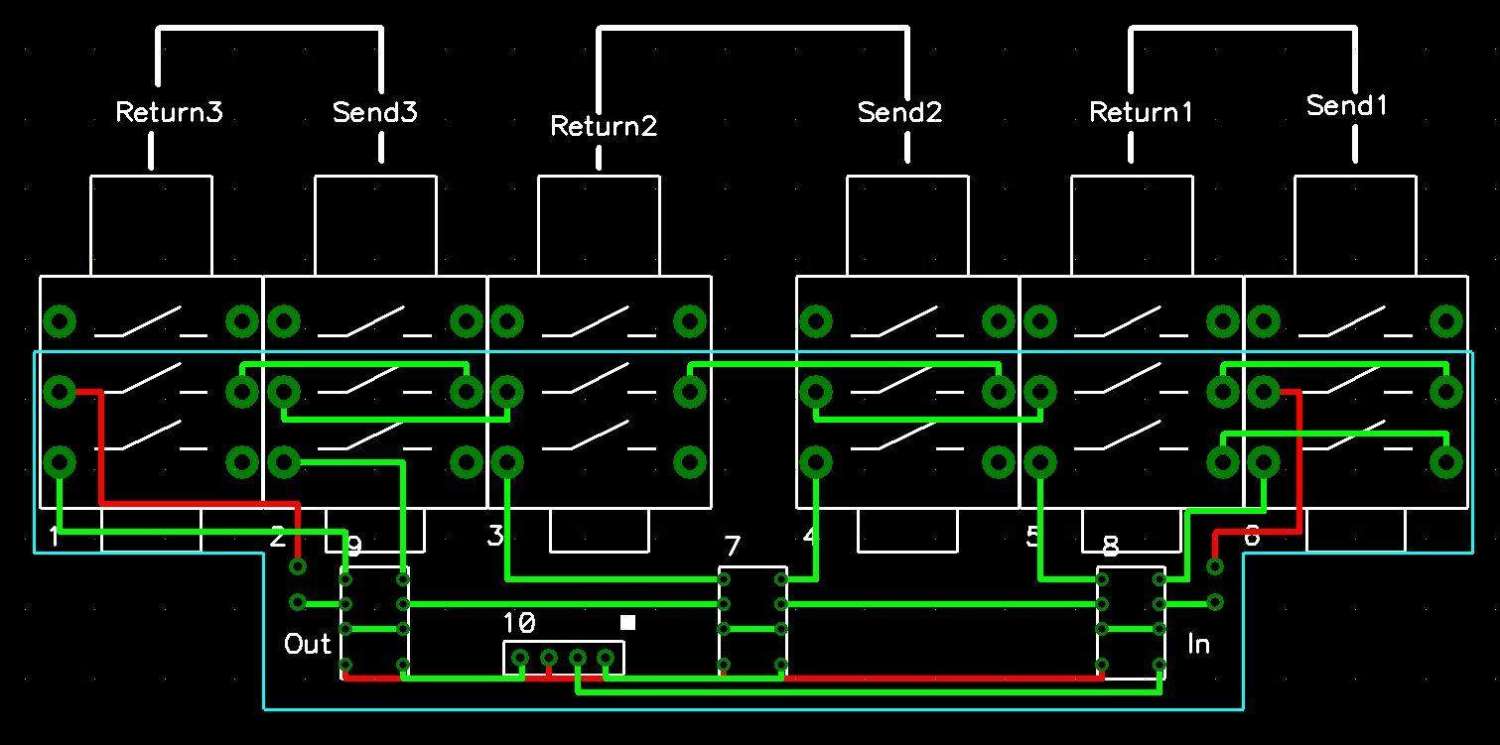

так нормально? или еще заливку сделать? и если заливать, то чем? землей сигнальной или землей питания? я так понимаю объединять их не стоит?
много вопросов, но реально первый раз заморачиваюсь с таким прибором и с реле раньше не работал...  :)
« Последнее редактирование: Ноября 29, 2012, 12:43:56 от zhigarev »

Оффлайн BJ Devices

  • Опытный
  • ****
  • Сообщений: 679
  • Репутация: +70/-0
    • BJ Devices
в виду сложности трассировки платы под РЭС скорее всего от них откажусь.
Об этом и говорил, на первой странице  ;)
так нормально? или еще заливку сделать? и если заливать, то чем? землей сигнальной или землей питания? я так понимаю объединять их не стоит?
Можешь не заливать. А вот земли объединять в одной точке надо, а то фонить будет схема.


... и добавил:

zhigarev, Эта собака не один месяц елась  :) , не так все просто, как кажется сначала.
Да и разводку сенд ретурн на реле обычно по-другому делают, но! опять же показательно то, что мой первый макет был сделан именно с такой разводкой ))) Значит мысль развивается одинаково  8)
« Последнее редактирование: Ноября 29, 2012, 13:18:29 от BJ Devices »

Оффлайн zhigarev Автор темы

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач
я вот думаю землю оставить так, как я сделал (исключаются земляные петли) или общей полосой кинуть? не стоит ли еще реле на землю поставить?

резисторы забыл впихнуть между сигнальной дорожкой и землей. всего 4 должно быть.

Оффлайн KMG

  • Опытный
  • ****
  • Сообщений: 844
  • Репутация: +109/-0
  • completely insane
    • KMG personal page
Как я уже писал, желательно отделить выводы обмоток от групп контактов проводником с постоянным потенциалом.
Например общий реле (красный проводник, неважно земля или "+" питания). Для этого его достаточно провести не снизу от контактов, а сверху, причем желательно по обеим сторонам платы. Это уменьшит емкостную связь между группами контактов и коммутируемым выводом обмотки реле. Еще, нужно ставить диод параллельно обмотке реле, выбросы эдс самоиндукции при отключении обмотки могут в несколько раз превышать напряжение питания реле.
Заливку делать не стоит, это лишняя емкость

Оффлайн zhigarev Автор темы

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач
общий реле (красный проводник, неважно земля или "+" питания). Для этого его достаточно провести не снизу от контактов, а сверху, причем желательно по обеим сторонам платы. Это уменьшит емкостную связь между группами контактов и коммутируемым выводом обмотки реле.

а между ним и контактным не будет емкости? это планируется 0 питания и я его объединю с сигнальной землей. хотя там мааааленькие отрезки параллельные получаются.

Еще, нужно ставить диод параллельно обмотке реле, выбросы эдс самоиндукции при отключении обмотки могут в несколько раз превышать напряжение питания реле.

это в дополнении к резисторам или вместо?

про заливку понятно, спасибо. сейчас все поправлю.

... и добавил:

поправил.
объединил землю, добавил резисторы и диоды (вставил чипы, лень посадочные места сейчас рисовать).
« Последнее редактирование: Ноября 29, 2012, 14:16:37 от zhigarev »

Оффлайн zhigarev Автор темы

  • Опытный
  • ****
  • Сообщений: 855
  • Репутация: +71/-0
  • Desperate Engineering (приборы для педалбордов)
    • Вконтач

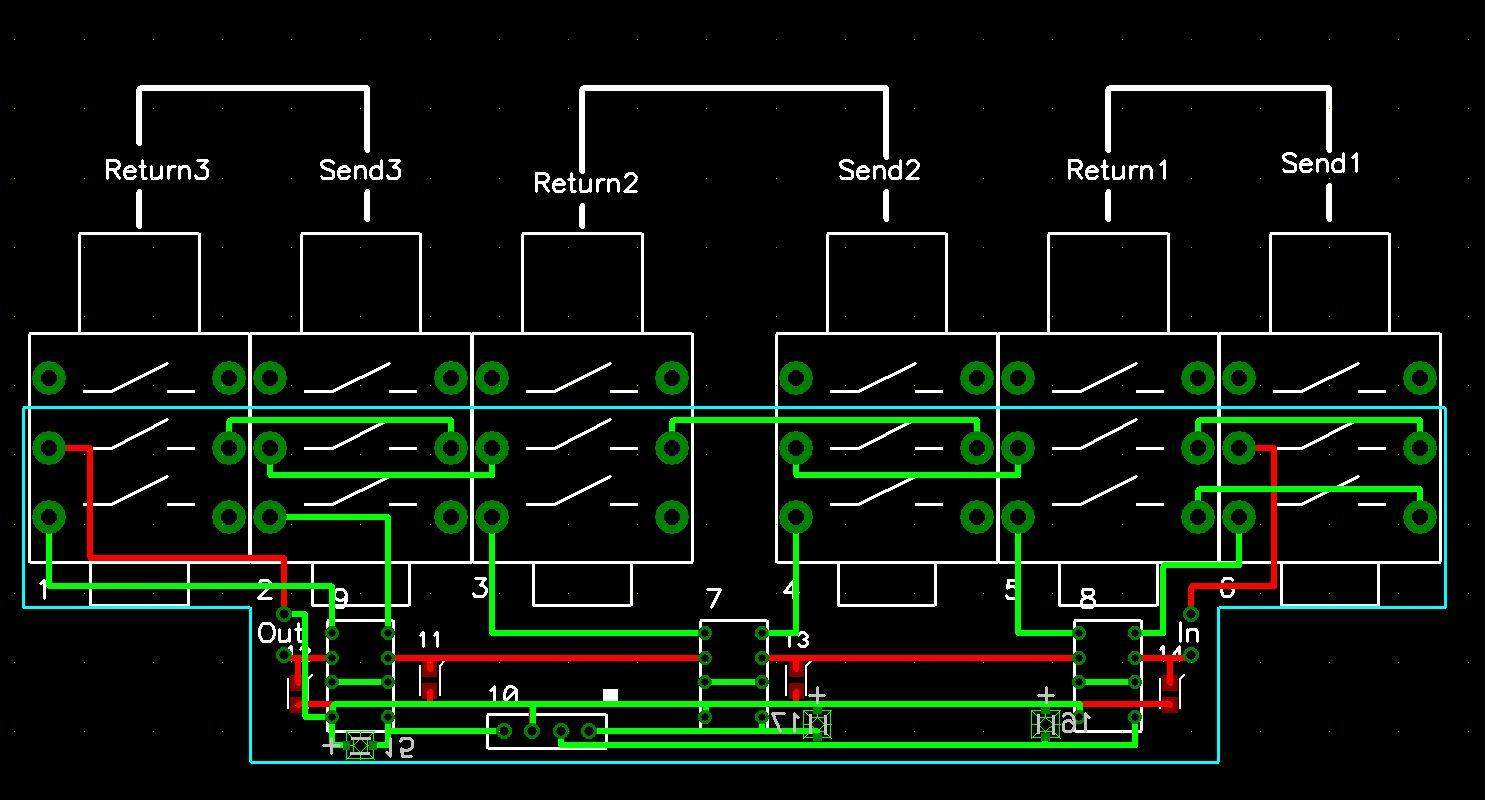

покритикуйте)))

873653-0



... и добавил:

и провода для внутренней коммутации обязательно в экране или можно два отдельных? какое сечение предпочтительней?

... и добавил:

диоды не ставлю, т.к. они есть в драйвере реле
« Последнее редактирование: Декабря 07, 2012, 11:52:20 от zhigarev »
